Номер по Госреестру СИ: 76591-19
76591-19 Акселерометры пьезоэлектрические
(301A10, 301A11, 301M26, 394A10, 394A11, 353B03, 353B04, 353B17, 080A200, 356В11)
Назначение средства измерений:
Акселерометры пьезоэлектрические моделей 301А10, 301А11, 301М26, 394А10, 394А11, 353В03, 353В04, 353В17, 080А200, 356В11 (далее - акселерометры) предназначены для измерений и передачи размера единиц параметров вибрации ниже стоящим эталонам методом сличения. Акселерометры используются в качестве эталонных преобразователей.
Внешний вид.

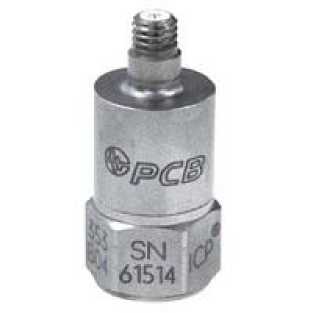

Акселерометры пьезоэлектрические
Рисунок № 1
Внешний вид.

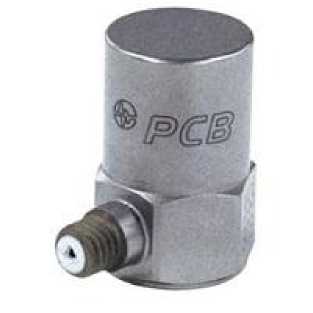

Акселерометры пьезоэлектрические
Рисунок № 2
Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 3
Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 4
Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 5
Внешний вид.
Акселерометры пьезоэлектрические
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам пьезоэлектрическим моделей 301А10, 301А11, 301М26, 394А10, 394А11, 353В03, 353В04, 353В17, 080А200, 356В11
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения »
Техническая документация фирмы PCB Piezotronics, Inc., США
Поверка
Поверкаосуществляется по документу МП 2520-083-2019 «ГСИ. Акселерометры пьезоэлектрические моделей 301А10, 301А11, 301М26, 394А10, 394А11, 353В03, 353В04, 353В17, 080А200, 356В11. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 февраля 2019 г.
Основные средства поверки:
-
- вторичный эталон по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
-
- система для измерения установочных резонансов вибропреобразователей, рег. № 30797-05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в руководство по эксплуатации.
Изготовитель
Фирма PCB Piezotronics, Inc., США
Адрес: 3425 Walden avenue Depew, NY, USA
Web-сайт: www.pcb.com
Заявитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Адрес: 125009, г. Москва, Малый Гнездниковский переулок, д.12, помещение 1, комната 4 Телефон (факс): (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
E-mail: info@alphatechgroup.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
Конструктивно акселерометры состоят из инерционной массы, пьезоэлемента и основания, жестко между собой соединенными, и закрытого корпуса. В корпусе акселерометра модели 356В11 заключены три чувствительных пьезоэлемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную матрицу.
У акселерометров моделей 301А10, 301А11, 301М26, 394А10, 394А11, 353В03, 353В04, 353В17, 080А200 пьезоэлементом является кварц, у модели 356В11 керамика.
Акселерометры моделей 353В17, 356В11 и 080А200 имеют встроенный кабель.
Акселерометры данных моделей объединяет одинаковый принцип действия и назначение. Различие моделей акселерометров заключаются в диапазоне измерений, коэффициенте преобразования, частотном диапазоне и конструктивном исполнении корпуса.
Акселерометры выпускаются под торговым знаком «PCB».
Общий вид акселерометров пьезоэлектрических моделей 301А10, 301А11, 301М26, 394А10, 394А11, 353В03, 353В04, 353В17, 080А200, 356В11 приведен на рисунках 1-2.
Пломбирование акселерометров не предусмотрено.
301А10, 301А11, 301М26,
394А10, 394А11
353В03
Рисунок 1 - Общий вид акселерометров
353В04
353В17
356В11
080А200
Рисунок 2 - Общий вид акселерометров
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
301А10; 301А11 |
394А10; 394А11 |
301М26 | |
Диапазон измерений виброускорения (пик), м/с2 |
от 0,1 до 490 |
от 0,02 до 98 | |
Диапазон рабочих частот, Гц |
от 0,5 до 20000 |
от 0,1 до 7000 | |
Номинальный коэффициент преобразования на базовой частоте 160 Гц, мВ/(м/с2) |
10,2 |
51 | |
Пределы отклонения коэффициента преобразования от номинального значения, % |
±2 |
±0,5 |
±10 |
Нестабильность коэффициента преобразования, %, не более |
0,1 | ||
Пределы отклонения относительного коэффициента поперечного преобразования, % |
±3 | ||
Пределы отклонения нелинейности амплитудной характеристики, % |
±1 | ||
Диапазон рабочих частот с неравномерностью АЧХ в пределах ±2 %, Гц |
от 5,0 до 5000 |
от 5,0 до 2000 | |
Диапазон рабочих частот с неравномерностью АЧХ в пределах ±5 %, Гц |
от 0,5 до 5,0 св.5000 до 10000 |
от 0,1 до 5,0 св. 2000 до 3500 | |
Диапазон рабочих частот с неравномерностью АЧХ в пределах ±10 %, Гц |
св. 10000 до 20000 |
- | |
Диапазон рабочих частот с неравномерностью АЧХ в пределах ±3 дБ, Гц |
- |
св. 3500 до 7000 | |
Резонансная частота, кГц, не менее |
35 |
14 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
353В03; 353В04 |
353В17 |
080А200 |
356В11 | |
Диапазон измерений виброускорения | ||||
(пик), м/с2 |
от 0,1 до 4900 | |||
Диапазон рабочих частот, Гц |
от 2,0 |
от 1,0 | ||
от 0,35 до 20000 |
до 20000 |
до 20000 | ||
Номинальный коэффициент преобразования | ||||
на базовой частоте 160 Гц, мВ/(м/с2) |
1,02 | |||
Пределы отклонения коэффициента преобразования от номинального значения, % |
±5 |
±10 | ||
Нестабильность коэффициента | ||||
преобразования, %, не более |
0,1 | |||
Пределы отклонения относительного | ||||
коэффициента поперечного преобразования, % |
±5 | |||
Пределы отклонения нелинейности | ||||
амплитудной характеристики, % |
±1 | |||
Диапазон рабочих частот с неравномерностью |
от 5,0 |
от 5,0 |
от 5,0 | |
АЧХ в пределах ±2 %, Гц |
до 5000 |
до 5000 |
до 5000 | |
Диапазон рабочих частот с неравномерностью |
от 1,0 до 5,0 |
от 1,0 до 5,0 |
от 2,0 до 5,0 |
от 2,0 до 7000 |
АЧХ в пределах ±5 %, Гц |
св. 5000 |
св. 5000 |
св. 5000 | |
до 7000 |
до 10000 |
до 10000 | ||
Диапазон рабочих частот с неравномерностью |
от 0,7 до 1,0 |
от 0,7 до 1,0 |
от 1,0 до 2,0 | |
АЧХ в пределах ±10 %, Гц |
св. 7000 |
св. 10000 |
до 17000 |
св. 7000 |
до 11000 |
до 17000 |
до 10000 | ||
Диапазон рабочих частот с |
от 0,35 | |||
неравномерностью АЧХ в пределах ±1 дБ, Гц |
до 0,7 |
св. 17000 | ||
св. 17000 до 20000 |
до 20000 | |||
Диапазон рабочих частот с |
от 0,35 | |||
неравномерностью АЧХ в пределах ±3 дБ, Гц |
до 0,7 |
св. 10000 | ||
св. 11000 до 20000 |
до 20000 | |||
Резонансная частота, кГц, не менее |
38 |
70 |
55 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
301А10; 301А11; 394А10, 394А11 |
301М26 |
353В03 | |
Габаритные размеры, (диаметр; высота), мм, не более |
30,2; 38,1 |
12,7; 20,6 | |
Масса, г, не более |
176,0 |
184,0 |
10,5 |
Условия эксплуатации: - температура окружающей среды, °С |
от +18 до +25 | ||
Средняя наработка на отказ, ч |
10 000 | ||
Средний срок службы, лет |
10 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | ||
353В04 |
353В17 |
080А200 | |
Габаритные размеры, (диаметр; высота), мм, не более |
12,7; 29,0 |
15,0; 7,2 |
36,8; 29,2 |
Масса, г, не более |
10,5 |
1,7 |
50,2 |
Условия эксплуатации: - температура окружающей среды, °С |
от +18 до +25 | ||
Средняя наработка на отказ, ч |
10 000 | ||
Средний срок службы, лет |
10 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
356В11 | |
Габаритные размеры, (длина; ширина; высота), мм, не более |
10,2; 10,2; 10,2 |
Масса, г, не более |
4,0 |
Условия эксплуатации: - температура окружающей среды, °С |
от +18 до +25 |
Средняя наработка на отказ, ч |
10 000 |
Средний срок службы, лет |
10 |
