Номер по Госреестру СИ: 66460-17
66460-17 Датчики динамического давления дифференциальные с предусилителем дифференциальным
(176МХХ (датчики) 422М182 (предусилитель))
Назначение средства измерений:
Датчики динамического давления дифференциальные серии 176МХХ с предусилителем дифференциальным 422М182 предназначены для измерений переменного давления.

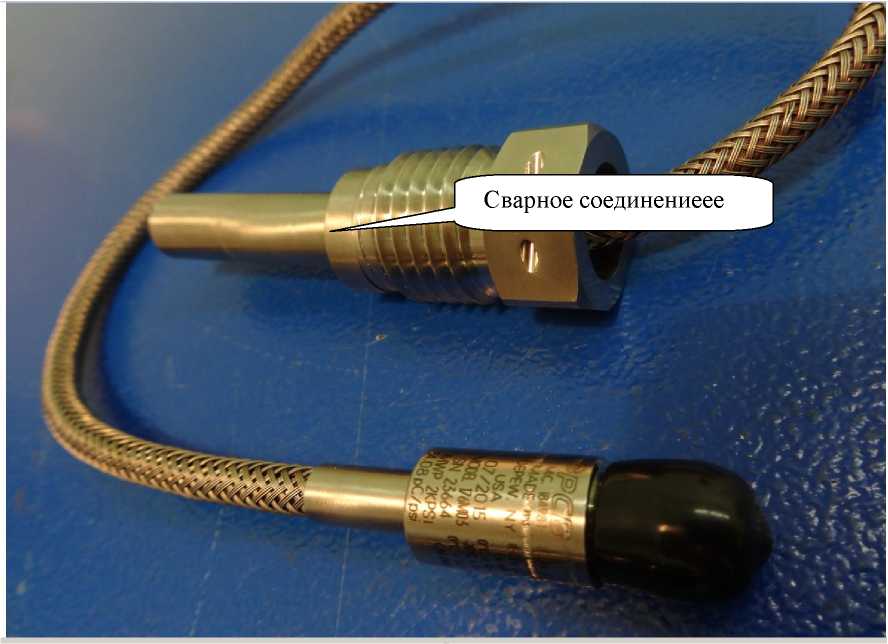

Внешний вид.
Датчики динамического давления дифференциальные с предусилителем дифференциальным
Рисунок № 1

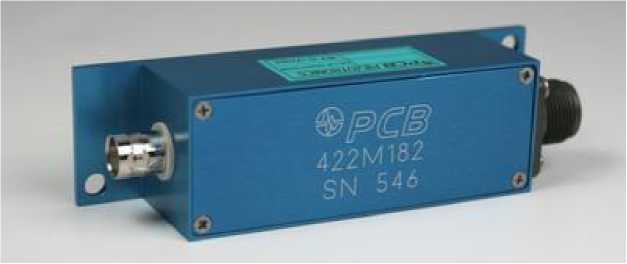

Внешний вид.
Датчики динамического давления дифференциальные с предусилителем дифференциальным
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.01.2022
Номер записи - 157916
ID в реестре СИ - 380316
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
176МХХ (датчики) 422М182 (предусилитель),
Производитель
Изготовитель - Фирма "PCB Piezotronics, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№129 от 2017.01.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики динамического давления дифференциальные с предусилителем дифференциальным (176МХХ (датчики) 422М182 (предусилитель))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PCB Piezotronics, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36255-07 01.03.2018 |
Вибропреобразователи , 64Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36256-07 01.03.2018 |
Усилители измерительные для вибродатчиков, 4ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36257-07 01.03.2018 |
Выключатели виброизмерительные, 685 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36258-07 01.03.2018 |
Преобразователи сигналов ICP датчиков, 68Х Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36260-07 01.03.2018 |
Выключатели виброизмерительные, 686 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
36261-07 01.03.2018 |
Акселерометры , 6ХХ Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39360-08 01.01.2014 |
Акселерометры , 3xx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39812-08 01.01.2014 |
Каналы виброизмерительные калибровочные, 394Ахх Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51912-12 27.11.2017 |
Виброустановки калибровочные портативные, 394C06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
52162-12 |
Датчики давления пьезоэлектрические , 111A26 и 137A23 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55384-13 30.10.2018 |
Датчики динамического давления, ICP мод. 102M206 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56990-14 03.04.2019 |
Акселерометры , 320, 333, 350, 352, 353, 357 и 393 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
57104-14 16.04.2019 |
Виброустановки калибровочные портативные, 699А06 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58168-14 |
Датчики давления пьезоэлектрические с преобразователями, ICP мод. 113В26 (датчики) 482А21 (преобразователи) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59249-14 01.12.2019 |
Капсюли микрофонные конденсаторные предполяризованные, 377В02, 377В11, 377В20, 377A12, 377A13, 377A14, 377C01, 377C10 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61866-15 02.10.2025 |
Калибраторы акустические, CAL200, CAL250 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64173-16 06.06.2026 |
Акселерометры , 350 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65136-16 15.09.2021 |
Усилители заряда, 682xxx Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
66460-17 26.01.2022 |
Датчики динамического давления дифференциальные с предусилителем дифференциальным, 176МХХ (датчики) 422М182 (предусилитель) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67924-17 19.06.2022 |
Датчики виброскорости, VO622A01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
68169-17 01.08.2022 |
Датчики динамического давления дифференциальные, 176МXX Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69046-17 25.10.2022 |
Акселерометры пьезоэлектрические, 351М34 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70437-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
70646-18 |
Датчики динамического давления, ICP мод. 102М276 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70728-18 28.03.2024 |
Акселерометры , 600 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71333-18 01.06.2024 |
Вибропреобразователи , 640 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71726-18 |
Усилители заряда, 682M57 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
73279-18 |
Усилители заряда, 422E53 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
74058-19 20.02.2024 |
Акселерометры пьезоэлектрические, 638М01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
76059-19 12.09.2024 |
Акселерометры , 333, 351, 352, 353, 357 и 393 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
76591-19 15.11.2024 |
Акселерометры пьезоэлектрические, 301A10, 301A11, 301M26, 394A10, 394A11, 353B03, 353B04, 353B17, 080A200, 356В11 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79138-20 11.09.2025 |
Преобразователи пьезоэлектрические, VO622B01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Датчики динамического давления дифференциальные с предусилителем дифференциальным (176МХХ (датчики) 422М182 (предусилитель))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 5 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики динамического давления дифференциальные с предусилителем дифференциальным (176МХХ (датчики) 422М182 (предусилитель))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам динамического давления дифференциальным серии 176МХХ с предусилителем дифференциальным 422М182
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.»
ГОСТ Р 8.801-2012 «ГСИ Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1 102 до 2,5-107 Па для частот от 5-10"1 до 1 104 Гц и длительностей от 1-10"5 до 10 с при постоянном давлении до 5-106 Па».
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 2520-065-2016 «Датчики динамического давления
дифференциальные серии 176 с предусилителем дифференциальным 422М182. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 июля 2016 г.
Основные средства поверки:
-5эталонная 6установка ударная труба УУТ-4, диапазон измерений импульсного давлени-2я от 1-105 до 1-106 Па, неисключенная систематическая погрешность не превышает 3-10-2,
аттестована 11.03.2016 г.;
- эталонная установка УБК-2М, диапазон измерений амплитуд импульсного давления от 1-104 до 25-106 Па, неисключенная систематическая погрешность не превышает 3-10-2, аттестована 18.03.2016 г.;
из состава ГЭТ 131-81 ГПСЭ единицы давления для области переменного давления в диапазоне от 1-102 до 1-106 Па для частот от 5-10-2 до 1-104 Гц и длительностей от 1-10-5до 10 с, погрешность воспроизведения единицы: среднее квадратическое отклонение результата измерений не превышает 110-2, неисключенная систематическая погрешность не превышает 3-10-2, аттестован 18.03.2016 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки носится на свидетельство о поверке и в руководство по эксплуатации
Изготовитель
Фирма «PCB Piezotronics Inc.», СШАAдpec:3425,WaldenAvenueDepew,NY14043,CШA
Тел.:+7 (800)828-88-40; Факс:+7 (716) 684-09-87
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест») ИНН 7713537016
Адрес: 141401, Московская область, г. Химки, Ленинский проспект, д. 1, корп. 2
Тел.: +7 (495) 788-55-23; Факс: +7 (495) 788-55-24
E-mail: info@novatest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
Тел. +7 (812) 251 76 01; Факс +7 (812) 713 01 14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия датчика динамического давления дифференциального серии 176МХХ (далее датчик) с предусилителем дифференциальным 422М182 основан на использовании прямого пьезоэлектрического эффекта. На конце датчика расположена мембрана, за которой стоит кристалл. Измеряемое давление воздействует на мембрану датчика, которая деформируется вместе с прикрепленным к ней кварцевым стержнем. Последний под действием деформации генерирует электростатический заряд. Этот заряд воспринимается электродом и передается через разъем датчика на предусилитель дифференциальный 422М182. Предусилитель дифференциальный 422М182 преобразует заряд, поступающий от датчика, в сигнал по току или напряжению.
Конструктивно датчик состоит из залитого компаундом герметичного корпуса с разъемом для подключения кабеля и чувствительной мембраны, передающей давление на кварцевые пластины.
Съем сигнала с датчика производится с помощью электрического разъема, имеющего резьбу. Корпус прибора герметичен.
Датчик используется с предусилителем дифференциальным 422М182. Для подключения датчика к предусилителю используется кабель 045МХХ. Электронная схема предусилителя помещена в литой алюминиевый корпус, предусилитель монтируется в защитном корпусе из полиэфирного пластика.
Датчики серии 176МХХ имеют одинаковые метрологические и технические характеристики и отличаются только комплектацией (длина встроенного кабеля, разъем на конце кабеля, специальная трубка для установки, кольца уплотнения).
Датчики динамического давления дифференциальные серии 176MXX выпускаются в следующих исполнениях: 176М03, 176М04, 176М07, 176М09, 176М12, 176М18, 176М20, 176M24, 176M26, 176M27, 176M29, 176M30, 176M32, 176M35, 176M38, 176M39, 176M42, 176M45, 176M46.
Внешний вид датчика с кабелем приведен на рисунке 1, внешний вид предусилителя дифференциального приведен на рисунке 2.
Пломбирование не предусмотрено.
Рисунок 1 - Внешний вид датчика с кабелем
Рисунок 2 - Внешний вид предусилителя дифференциального
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитуд переменных давлений, кПа |
от 10 до 137,9 |
|
Диапазон измерений частот переменных давлений, Гц |
от 2 до 10000 |
|
Номинальное значение коэффициента преобразования, пКл/кПа |
2,47 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±20 |
|
Наименование характеристики |
Значение |
|
Неравномерность амплитудно-частотной характеристики, %, не более |
5 |
|
Нелинейность амплитудной характеристики, %, не более |
1 |
|
Пределы допускаемой основной относительной погрешности измерений, % |
±10 |
|
Собственная резонансная частота, кГц, не менее |
50 |
|
Максимальное допускаемое статическое давление, амплитудное значение, кПа |
2758 |
|
Чувствительность к вибрационному ускорению, кПа/(м/с2), не более |
0,0035 |
|
Пределы допускаемой дополнительной относительной погрешности измерений амплитуд переменных давлений, вызванной изменением температуры окружающей среды, %/1°С |
±0,02 |
|
Диапазон рабочих температур, °C |
от - 70 до + 560 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции, Ом, не менее |
102 |
|
Электрическая емкость, пФ, не более |
165 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Габаритные размеры датчика, мм, не более диаметр основания длина |
12 458 |
|
Масса датчика, г, не более |
140 |
|
Условия эксплуатации:
|
98 от 60 до 106,7 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
|
Маркировка взрывозащиты |
2ExnLIICT1 X 2ExnLIICT4 X |
Таблица 3 - Основные технические характеристики предусилителя дифференциального 422М182
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента передачи, мВ/пКл |
4 |
|
Пределы допускаемого отклонения действительного значения коэффициента передачи от номинального значения, % |
±5 |
|
Диапазон частот, Гц |
от 2 до 55000 |
|
Нелинейность,%, не более |
±1 |
|
Входной диапазон, пКл |
±1250 |
|
Выходное напряжение, амплитудное значение, В |
±5 |
|
Выходное сопротивление, Ом, не более |
250 |
|
Напряжение питания, В |
от 22 до 28 |
|
Постоянный ток питания, мА |
от 2,2 до 20 мА |
|
Г абаритные размеры усилителя (длина; ширина; высота), мм, не более |
116; 32; 32 |
|
Масса, г, не более |
109 |
