Номер по Госреестру СИ: 52305-12
52305-12 Приборы измерительные
(VB20SL3)
Назначение средства измерений:
Приборы измерительные VB20SL3 (далее - приборы) предназначены для измерения параметров движения транспортных средств: расстояния, интервалов времени, скорости.
Внешний вид.
Приборы измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.11.2022
Номер записи - 142083
ID в реестре СИ - 364483
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, нет, VB20SL3, -,
Производитель
Изготовитель - Фирма "Racelogic Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Статистика
Кол-во поверок - 50
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 4
Кол-во владельцев - 11
Усредненный год выпуска СИ - 0
МПИ по поверкам - 661 дн.
Приказы РСТ, где упоминается данный тип СИ
№474 от 2017.03.09 О переоформлении свидетельства об утверждении типа средства измерений № 52305 "Контроллеры универсальные МИКОНТ-186" и внесении изменений в описание типа
№2403 от 2017.11.14 О продлении срока действия свидетельств об утверждении типа
№3372 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Продукция сахарной промышленности" (ТК 397)
Наличие аналогов СИ: Приборы измерительные (VB20SL3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Racelogic Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41524-09 |
Системы измерительные для проведения испытаний на ускорение и торможение автотранспортных средств, VBOX III Фирма "Racelogic Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
47833-11 |
Приемник навигационный GPS, VBOX III Фирма "Racelogic Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
52305-12 14.11.2022 |
Приборы измерительные, VB20SL3 Фирма "Racelogic Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
65040-16 09.09.2026 |
Приборы измерительные, VBOX3i Фирма "Racelogic Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Приборы измерительные (VB20SL3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 12 | 1 | 0 | 10 | 0 | 9 | 0 | 9 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы измерительные (VB20SL3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
19065 | 21095 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
23124 | 21095 |
Программное обеспечение
Приборы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО VB20SL3 Firmware является метрологически значимым, вносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем, и не может быть изменено пользователем.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010».
Внешнее ПО VBOXTools Software применяется для связи с компьютером через интерфейс USB/RS232, позволяет считывать с SD флэш-карты результаты измерений, сохранять их на жестком диске персонального компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Встроенное программное обеспечение VB20SL3 |
VB20SL3 Firmware |
Firmware Revision: 033 |
не определяется |
отсутствует |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации в правый верхний угол типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам измерительным VB20SL3
Техническая документация Изготовителя.
Изготовитель
«Racelogic Ltd», Великобритания
Unit 10 Swan Business Centre, Osier Way, Buckingem, MK 18 1TB
Tel: +44 (0) 1280 823803
Fax: +44 (0) 1280 823595
E-mail: support@racelogic.co.uk
Web: www.racelogic.co.uk
Заявитель
ЗАО «Модус»
620100, г. Екатеринбург, ул. Тверитина, 19
Тел: (343) 222-25-75
Факс: (343) 221-01-38
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
(ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, д. 4, тел.: (343) 350-26-18
e-mail: uniim@uniim.ru
Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Государственном реестре средств измерений под № 30005-11.
Принцип действия приборов VB20SL3 заключается в использовании GPS приемника частотой 20 Гц, получающего сигналы со спутников с известными координатами, обработки сигналов с помощью встроенной в прибор программы, определении месторасположения исследуемого объекта путем измерения расстояний от объекта до спутников по времени задержки распространения сигнала. Определение скорости прибором осуществляется на основе использования эффекта Допплера. Данные, полученные приемником, привязаны к шкале реального времени при постоянной коррекции часов приемника по часам спутников, записываются на флэш-карту в виде файла в формате VBO и обрабатываются в дальнейшем на персональном компьютере с помощью программы VBOXTools Software. Получают результаты измерений скорости, расстояния с привязкой к определенным интервалам времени. Текущая скорость транспортного средства и один из других параметров по выбору выводятся также на дисплей приборов.
Приборы конструктивно выполнены в закрытом корпусе, имеющем лицевую панель с функциональными кнопками и цифровым дисплеем для индикации текущих значений параметров. На задней стороне корпуса находятся разъемы для подключения источника питания и внешней антенны, а также коммуникационные порты для подключения персонального компьютера и периферийных устройств Racelogic.
Внешний вид приборов приведен на рисунке 1.
1
-
1 - места пломбирования от несанкционированного доступа.
-
2 - место нанесения знака поверки.

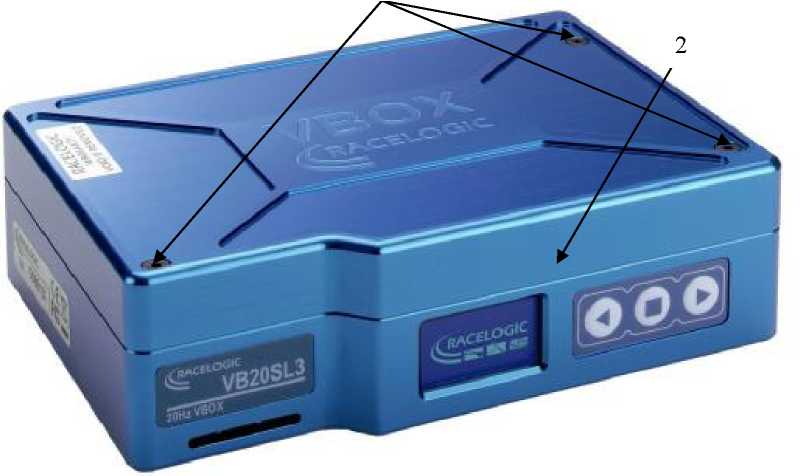

Рисунок 1 - Внешний вид прибора измерительного VB20SL3
Комплектность приборов указана в таблице 3 Таблица 3
|
Наименование |
Обозначение (шифр) |
Кол-во, шт. |
|
Измерительный прибор |
VB20SL3 |
1 |
|
Блок питания |
RLVBACS020 |
1 |
|
Флэш карта 2 Гб |
RLACS083 |
1 |
|
GPS антенна |
RLACS103 |
3 |
|
Программное обеспечение (ПО) |
VBOXTools Software |
1 |
|
Кейс |
RLVBACS013 |
1 |
|
Кабель USB/RS232 |
RLCAB042 |
1 |
|
Кабель питания через прикуриватель автомобиля |
RLCAB010L |
1 |
|
Руководство по эксплуатации |
РЛ.000.001-2011 РЭ |
1 |
|
Методика поверки |
МП 70-233-2012 |
1 |
приборов приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Номинальное значение, допуск |
|
Дискретность результатов измерений расстояний, см |
1 |
|
Пределы допускаемой относительной погрешности измерений расстояний, % |
±0,2 |
|
Дискретность результатов измерений интервалов времени, с |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±0,01 |
|
Диапазон измерений скорости, км/ч |
от 5 до 144 |
|
Дискретность результатов измерений скорости, км/ч |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерений скорости, км/ч |
±0,1 |
|
Диапазон показаний скорости, км/ч |
от 5 до 400 |
|
Частота обновления GPS приемника, Гц |
20 |
|
Время холодного старта прибора, мин, не более |
10 |
|
Вид отсчетного устройства |
цифровой |
|
Время непрерывной работы прибора, ч, не менее |
10 |
|
Напряжение питания от сети постоянного тока, В |
от 6 до 30 |
|
Потребляемая мощность, Вт, не более |
9 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
155 х 108 х 45 |
|
Масса, кг, не более |
0,69 |
|
Условия эксплуатации: Температура окружающей среды, °С |
от минус 30 до плюс 60 |
|
Вероятность безотказной работы за 1000 ч |
0,92 |
|
Средний полный срок службы, лет, не менее |
5 |
Лист № 3 Всего листов 4
