Номер по Госреестру СИ: 70728-18
70728-18 Акселерометры
(600)
Назначение средства измерений:
Акселерометры серии 600 предназначены для измерений виброускорения.
Внешний вид.
Акселерометры
Рисунок № 1
Внешний вид.
Акселерометры
Рисунок № 2
Внешний вид.
Акселерометры
Рисунок № 3
Внешний вид.
Акселерометры
Рисунок № 4
Внешний вид.
Акселерометры
Рисунок № 5
Внешний вид.
Акселерометры
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам серии 600
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц Техническая документация PCB Piezotronics, Inc., США
Поверка
Поверкаосуществляется по документу РТ-МП-5029-441-2017 «ГСИ. Акселерометры серии 600. Методика поверки», утвержденному ФБУ «Ростест-Москва» 02.11.2017 г.
Основные средства поверки:
-
- поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012;
-
- осциллограф цифровой LeCroy WaveAce 2034 (регистрационный номер в Федеральном информационном фонде № 53945-13);
-
- усилитель измерительный NEXUS мод. 2692 (регистрационный номер в Федеральном информационном фонде № 43778-10);
- вольтметр универсальный цифровой быстродействующий В7-43 (регистрационный номер в Федеральном информационном фонде № 10283-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
PCB Piezotronics, Inc., США
Адрес: 3425 Walden avenue Depew, NY 14043, USA
Телефон: (800) 828-8840
Web-сайт: www.pcb.com Е-mail: info@pcb.com
Заявитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Адрес: 127204, Москва, Долгопрудненское ш, д. 3, Технопарк «Физтехпарк» Юридический адрес: 125009, г. Москва, Малый Гнездниковский переулок, д. 12, помещение 1, комната 4
Телефон: +7 (495) 642-49-14
Web-сайт: www.alphatechgroup.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418 г. Москва, Нахимовский проспект, 31
Телефон (факс): + 7 (495) 544 00 00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Акселерометры серии 600 являются преобразователями инерционного типа, имеющими выход по напряжению.
В основе принципа действия акселерометров серии 600 лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического заряда при механическом воздействии на пьезокристалл.
Конструктивно акселерометры серии 600 состоят из пьезоэлектрического элемента с электродами, инерционного элемента, а также электрических изоляторов, заключенных в металлический корпус.
Акселерометры изготавливаются в одноосевых модификациях. В зависимости от чувствительности, диапазона измерений, массы и габаритных размеров выделяют следующие модификации: 601А01, 601А02, 601А61, 601А92, 602D01, 602D11, 602D91, 603C00, 603C01, 603C02, 603C05, 603C11, 603C61, 603C91, 606B01, 606B61, 607А01, 607A11, 607A61, 608A10, 608A11, 621B40, 621B41, 621B51, 622B01, 623C00, 623C01, 623C61, 624B01, 624B11, 625B01, 625B02, 625B61, 626B01, 626B02, 626B03, 626B61, 627A01, 628F01.

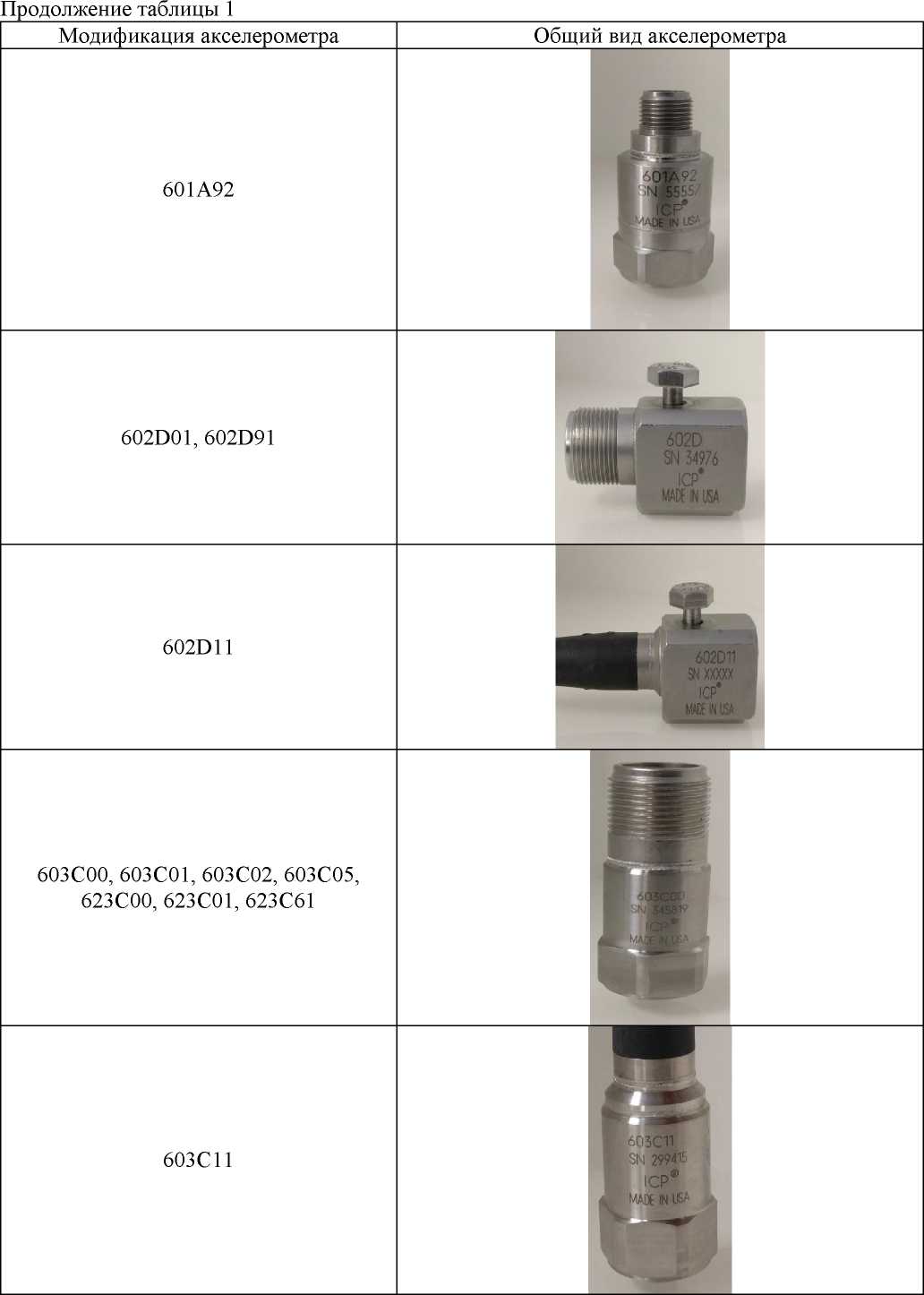

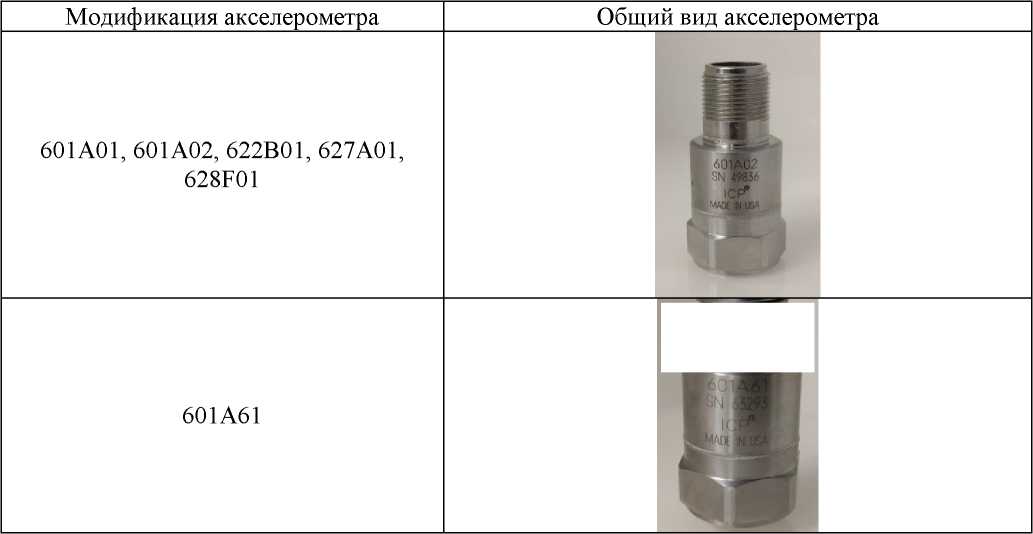

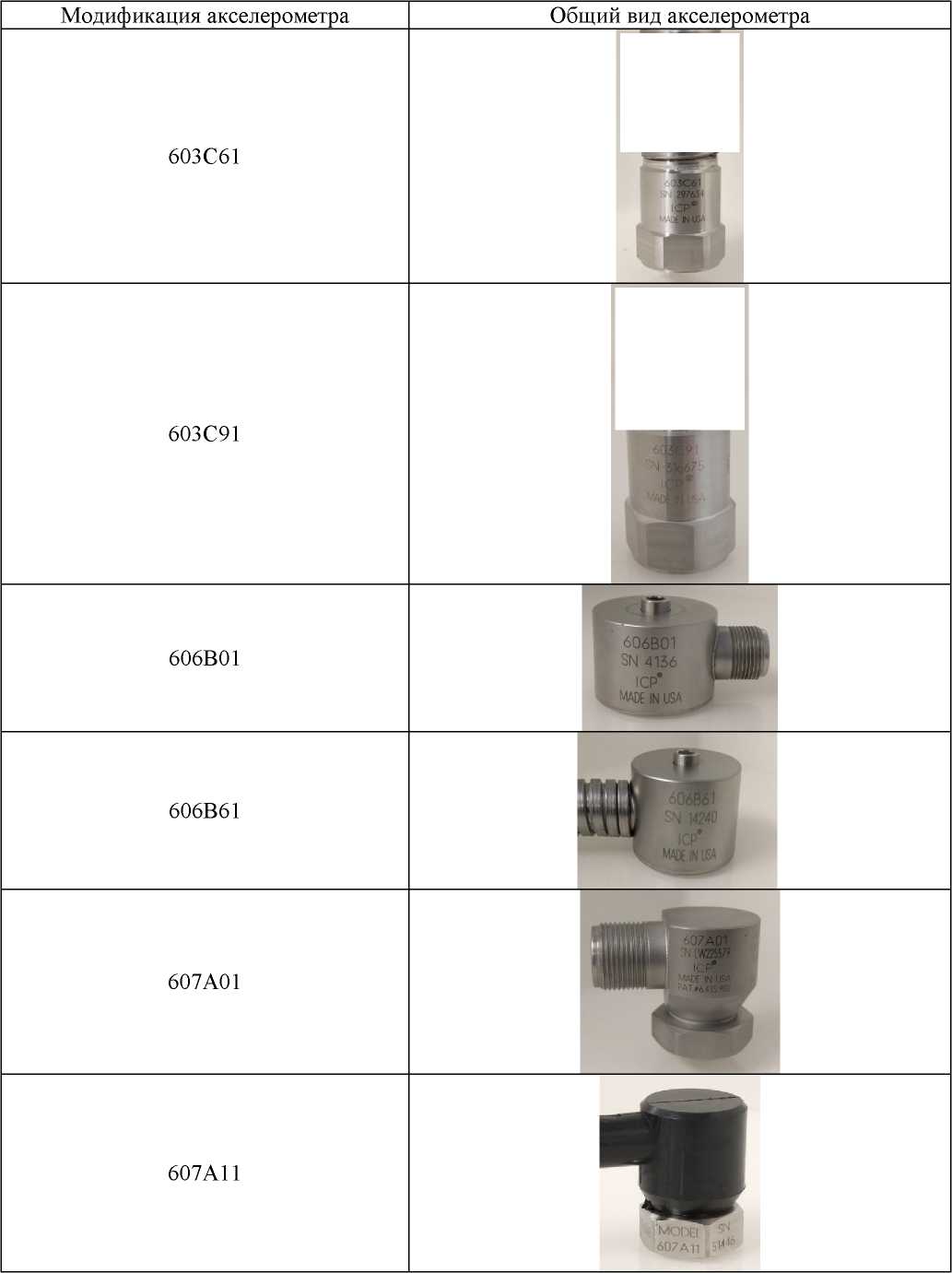

Внешний вид акселерометров серии 600 представлен в таблице 1.
Таблица 1 - Внешний вид акселерометров
Модификация акселерометра |
Общий вид акселерометра | ||
607А61 |
, 607А61 SN 112443 1'№ , Юр’8’ К Изд in usA рАШ<&?02 |
a | |
608А10, 608А11 |
1 608 W А1О0 |
1 | |
621 В40 |
С10 |
в | |
621 В41 | |||
621 В51 |
2>‘ «Ж ICP* | ||
624В01, 625В01, 625В02, 625В61 |
Окончание таблицы 1
Модификация акселерометра |
Общий вид акселерометра |
624В11 | |
626В01, 626В02, 626В03, 626В61 |
* |
Пломбирование акселерометров серии 600 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 -
Наименование характеристики |
Модификации | |
601А02 601А92 601А01 601А61 | ||
Значение | ||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/мщ’2 |
51,0 |
10,2 |
Диапазон измерений пикового значения виброускорения, м/с2 |
от 0,15 до 98,00 |
от 0,15 до 490,00 |
Диапазон рабочих частот, Гц |
от 0,5 до 10000,0 | |
Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±10 | |
Неравномерность амплитудночастотной характеристики, % от 0,5 до 4000 Гц включ. св. 4000 до 5000 Гц включ. св. 5000 до 10000 Гц от 0,5 до 10000 Гц |
5 10 30 |
30 |
Наименование характеристики |
Модификации | |
601А02 601А92 601А01 |
601А61 | |
Значение | ||
Нелинейность амплитудной характеристики, % |
1 | |
Относительный коэффициент поперечного преобразования, %, не более |
5 | |
Условия эксплуатации: диапазон рабочих температур, °С |
от -54 до +121 | |
Масса, г |
80 | |
Габаритные размеры, (диаметр ^высота), мм, не более |
22,2x48,3 22,2x46,3 22,0x49,3 |
22,0x114,0 |
Таблица 3
Наименование характеристики |
Модификации | ||||
607А01 |
607А11 607А61 608А11 |
608А10 | |||
Значение | |||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/м^с-2 |
10,20 |
1,02 | |||
Диапазон измерений пикового значения виброускорения, м/с2 |
от 0,15 до 490,00 | ||||
Верхний предел показаний пикового значения виброускорения, м/с2 |
- |
до 4905 | |||
Диапазон рабочих частот, Гц |
от 0,5 до 10000,0 | ||||
Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±10 | ||||
Неравномерность амплитудночастотной характеристики, % |
15 | ||||
Нелинейность амплитудной характеристики, % |
1 | ||||
Относительный коэффициент поперечного преобразования, %, не более |
5 | ||||
Условия эксплуатации: диапазон рабочих температур, °С |
от -54 до +121 | ||||
Масса, г |
105 |
31 |
100 | ||
Габаритные размеры, (диаметрхвысота), мм, не более |
22,0x31,2 |
14,0x24,6 |
14,0x25,4 |
14,0x64,0 |
14,0x64,0 |
Таблица 4
Наименование характеристики |
Модификации | ||
602D01 602D11 602D91 603C01 |
603C00 |
603C02 | |
Значение | |||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/м^с-2 |
10,20 |
1,02 |
51,00 |
Наименование характеристики |
Модификации | |||||
602D01 |
602D11 602D91 603C01 |
603C00 |
603C02 | |||
Значение | ||||||
Диапазон измерений пикового значения виброускорения, м/с2 |
от 0,15 до 490,00 | |||||
Верхний предел показаний пикового значения виброускорения, м/с2 |
- |
до 4905 |
- | |||
Диапазон рабочих частот, Гц |
от 0,5 до 8000,0 |
от 0,5 до 10000,0 |
от 0,5 до 3000,0 | |||
Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±10 | |||||
Неравномерность амплитудночастотной характеристики, % |
15 | |||||
Нелинейность амплитудной характеристики, % |
1 | |||||
Относительный коэффициент поперечного преобразования, %, не более |
5 | |||||
Условия эксплуатации: диапазон рабочих температур, °С |
от -54 до +121 | |||||
Масса, г |
74 |
51 | ||||
Габаритные размеры, (длина* ширина*высота), мм, не более |
42,1*19,0 *21,5 |
94,0* 40,0*19,0 19,0*21,5 *21,5 |
18,0*42,0* | |||
Примечание:* Габаритные размеры указаны для диаметра и высоты |
Таблица 5
Наименование характеристики |
Модификации | ||||
603С05 |
603С11 |
603С61 603C91 |
606В01 |
606В61 | |
Значение | |||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/м^с-2 |
5,1 |
10,2 | |||
Диапазон измерений пикового значения виброускорения, м/с2 |
от 0,15 до 490,00 | ||||
Верхний предел показаний пикового значения виброускорения, м/с2 |
до 981 |
- | |||
Диапазон рабочих частот, Гц |
от 1,2 до 10000,0 |
от 0,5 до 10000,0 | |||
Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±10 | ||||
Неравномерность амплитудночастотной характеристики, % |
15 | ||||
Нелинейность амплитудной характеристики, % |
1 |
Наименование характеристики |
Модификации | |||
603С05 |
603С11 603С61 603C91 606В01 606В61 | |||
Значение | ||||
Относительный коэффициент поперечного преобразования, %, не более |
5 | |||
Условия эксплуатации: диапазон рабочих температур, °С |
от -54 до +121 | |||
Масса, г |
51 |
55 |
24 | |
Габаритные размеры, (диаметр* высота), мм, не более |
18,0*42,0 |
18,0*119 |
18,0*44,0 |
35,0*25,5 |
Таблица 6
Модификации | ||||||
Наименование характеристики |
623С01 |
621В41 |
621В51 |
622В01 |
621В40 |
623С00 |
Значение | ||||||
Номинальное значение коэффициента | ||||||
преобразования на базовой частоте |
10,2 |
1,0 | ||||
100 Гц, мВ/м^с-2 | ||||||
Диапазон измерений пикового значения виброускорения, м/с2 |
от 0,15 до 490,00 | |||||
Верхний предел показаний пикового значения виброускорения, м/с2 |
- |
до 4905 | ||||
Диапазон рабочих частот, Гц |
от 0,8 до 15000,0 |
от 0,8 до 20000,0 |
от 0,5 до 15000,0 |
от 1,6 до 20000,0 |
от 0,8 до 15000,0 | |
Пределы допускаемого отклонения | ||||||
значения коэффициента |
±10 | |||||
преобразования от номинального значения на базовой частоте 100 Гц, % | ||||||
Неравномерность амплитудночастотной характеристики, % от 0,5 до 10000 Гц включ. |
10 | |||||
от 0,8 до 10000 Гц включ. |
10 |
- |
- |
- |
- |
10 |
от 0,8 до 15000 Гц включ. |
- |
10 |
10 |
- |
- |
- |
от 1,6 до 18000 Гц включ. |
- |
- |
- |
- |
10 |
- |
св. 10000 до 15000 Гц включ. |
30 |
- |
- |
30 |
- |
30 |
св. 15000 до 20000 Гц включ. |
- |
30 |
30 |
- |
- |
- |
св. 18000 до 20000 Гц включ. |
- |
- |
- |
- |
30 |
- |
Нелинейность амплитудной характеристики, % |
1 | |||||
Относительный коэффициент поперечного преобразования, %, не более |
5 | |||||
Условия эксплуатации: диапазон рабочих температур, °С |
от -54 до +121 | |||||
Масса, г |
50 |
30 |
94 |
2,8 |
51 | |
Габаритные размеры, (диаметр* |
17,5* |
17,5*26,2 |
22,0* |
9,6*16,8 |
17,5* | |
высота), мм, не более |
50,0 |
52,3 |
50,0 |
Таблица 7
Модификации | |||||||
Наименование характеристики |
623С61 |
624В01 |
624В11 |
625В01 |
625В61 |
625В02 | |
Значение | |||||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/м^с-2 |
10,2 |
51,0 | |||||
Диапазон измерений пикового значения виброускорения, м/с2 |
от 0,15 до 490,00 |
от 0,15 до 98,00 | |||||
Диапазон рабочих частот, Гц |
от 0,8 до 15000,0 |
от 0,8 до 10000,0 |
от 0,5 до 10500,0 |
от 0,5 до 6000,0 | |||
Пределы допускаемого отклонения | |||||||
значения коэффициента |
±10 | ||||||
преобразования от номинального значения на базовой частоте 100 Гц, % | |||||||
Неравномерность амплитудночастотной характеристики, % от 0,5 до 4000 Гц включ. |
10 | ||||||
от 0,8 до 7000 Гц включ. |
- |
10 |
10 |
- |
- |
- | |
от 0,5 до 7500 Гц включ. |
- |
- |
- |
10 |
10 |
- | |
от 0,8 до 10000 Гц включ. |
10 |
- |
- |
- |
- |
- | |
св. 4000 до 6000 Гц |
- |
- |
- |
- |
- |
30 | |
св. 7000 до 10000 Гц |
- |
30 |
30 |
- |
- |
- | |
св. 7500 до 10500 Гц включ. |
- |
- |
- |
30 |
30 |
- | |
св. 10000 до 15000 Гц включ. |
30 |
- |
- |
- |
- |
- | |
Нелинейность амплитудной характеристики, % |
1 | ||||||
Относительный коэффициент поперечного преобразования, %, не более |
5 | ||||||
Условия эксплуатации: диапазон рабочих температур, °С |
от -54 до +121 | ||||||
Масса, г |
51 |
120 |
145 |
133 |
173 | ||
Габаритные размеры, (диаметр* |
17,5* |
35,0*24,5 |
35,0*29,0 | ||||
высота), мм, не более |
112,0 |
1 |
Таблица 8
Наименование характеристики |
Модификации | |||
626В01 626В61 627А01 628F01 |
626В03 |
626В02 | ||
Значение | ||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/м^с-2 |
10,2 |
51,0 | ||
Диапазон измерений пикового значения виброускорения, м/с2 |
от 0,15 до 490,00 |
от 0,15 до 49,10 |
от 0,15 до 98,00 | |
Диапазон рабочих частот, Гц |
от 0,5 до 10000,0 |
от 0,5 до 12000,0 |
от 0,5 до 6000,0 |
Модификации | ||||||
Наименование характеристики |
626В01 |
626В61 |
627А01 |
628F01 |
626В03 |
626В02 |
Значение | ||||||
Пределы допускаемого отклонения | ||||||
значения коэффициента преобразо- |
±10 | |||||
вания от номинального значения на | ||||||
базовой частоте 100 Гц, % | ||||||
Неравномерность амплитудночастотной характеристики, % от 0,5 до 4000 Гц включ. |
10 |
10 | ||||
от 0,5 до 6500 Гц включ. |
- |
- |
- |
10 |
- |
- |
от 0,5 до 7000 Гц включ. |
10 |
10 |
10 |
- |
- |
- |
св. 4000 до 6000 Гц |
- |
- |
- |
- |
30 |
30 |
св. 6500 до 12000 Гц |
- |
- |
- |
30 |
- |
- |
св. 7000 до 10000 Гц включ. |
30 |
30 |
30 |
- |
- |
- |
Нелинейность амплитудной характеристики, % |
1 | |||||
Относительный коэффициент поперечного преобразования, %, не более |
5 | |||||
Условия эксплуатации: |
от -54 до +121 | |||||
диапазон рабочих температур, °С | ||||||
Масса, г |
150 |
94 |
199 | |||
Габаритные размеры, (диаметр* |
30,0*55,5 |
22,0*52,0 |
30,0*55,5 | |||
высота), мм, не более |
