Номер по Госреестру СИ: 71651-18
71651-18 Системы тестирования трансформаторов и оборудования трансформаторных подстанций
(TRAX 220)
Назначение средства измерений:
Системы тестирования трансформаторов и оборудования трансформаторных подстанций TRAX 220 (далее - системы TRAX 220) предназначены для измерений и воспроизведений напряжения и силы переменного и постоянного тока, электрической емкости, активной, реактивной, полной мощности, коэффициента мощности (совместно с испытательной приставкой TDX 120).
Внешний вид.
Системы тестирования трансформаторов и оборудования трансформаторных подстанций
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Конструкция системы TRAX 220 исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО (стандартное для трансформаторов) |
AJ-8010X |
Номер версии (идентификационный номер) ПО |
не ниже V1.1-18-g32a655790 |
Цифровой идентификатор ПО |
6ceb01cc40 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки в месте, указанном на рисунках 1 и 2.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам тестирования трансформаторов и оборудования трансформаторных подстанций TRAX 220
Техническая документация изготовителя фирмы «Megger Sweden АВ», Швеция
Поверка
Поверкаосуществляется по документу РТ-МП-5207-551-2018 «ГСИ. Системы тестирования трансформаторов и оборудования трансформаторных подстанций TRAX 220. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12 марта 2018 г.
Основные средства поверки:
-
- калибратор многофункциональный Fluke 5720А с усилителем Fluke 5725A (регистрационный номер в Федеральном информационном фонде 52495-13);
-
- компаратор К2006 (регистрационный номер в Федеральном информационном фонде 17750-08);
-
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14);
-
- трансформатор напряжения измерительный эталонный NVRD 40 (регистрационный номер в Федеральном информационном фонде 32397-12);
-
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
-
- шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде 49121-12);
-
- магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде 6332-77);
-
- магазин емкости Р5025 (регистрационный номер в Федеральном информационном фонде 5395-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в месте, указанном на рисунке 1 и на свидетельство о поверке.
Изготовитель
Фирма «Megger Sweden АВ», Швеция
Адрес: AB Postadress Box 724, 18217 Danderyd, Sweden
Телефон: +08 510 195 00
E-mail: seinfo@megger.com
Web-сайт: http://www.megger.com
Заявитель
Общество с ограниченной ответственностью «Меггер» (ООО «Меггер»)
ИНН 7704038902
Почтовый адрес: 115419, г. Москва, 2-й Рощинский проезд, дом 8, а/я 41 Юридический адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1 Телефон: +7 (495) 234-91-61
Факс: +7 (495) 232-67-93
Web-сайт: http://www.rusmegger.ru
E-mail: info@rusmegger.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия системы TRAX 220 в режиме измерений электрических сигналов основан на их аналогово-цифровом преобразовании и отображении результатов на дисплее. В режиме воспроизведения сигналов принцип действия системы TRAX 220 основан на цифроаналоговом преобразовании цифровых сигналов, вырабатываемых микро-ЭВМ с последующим усилением, в аналоговые сигналы, поступающие на выходы системы TRAX 220. Реализован принцип формирования испытательных сигналов и измерения их величины на входе и выходе. Система имеет ручной и автоматический режимы измерений и воспроизведений.
Система TRAX 220 является многофункциональным прибором, конструктивно выполнена в защищенном корпусе, питающаяся от сети переменного тока. Управление и контроль над режимами работы осуществляет встроенная микро-ЭВМ. На лицевой панели системы расположены:
-
- элементы управления: сенсорный монитор, кнопка аварийного выключения, регулятор выходных сигналов, фиксированная блокировка с помощью ключевого переключателя, индикатор заземления, кнопка включения/выключения;
-
- элементы коммутации: измерительные разъемы, порт Ethernet, порты USB.
-
- предохранители измерительных входов.
На боковой панели расположены:
-
- элементы коммутации: выходные разъемы, сильноточные разъемы и разъемы для подключения испытательной приставки TDX 120, разъем для подключения заземления.
Система TRAX 220 может работать совместно с испытательной приставкой TDX 120, расширяющей диапазоны измерений и воспроизведений электрических сигналов.
Общий вид системы TRAX 220 и испытательной приставки TDX 120, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлен на рисунках 1 и 2.
Место нанесения знака поверки
Место пломбирования
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид системы TRAX 220, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков утверждения типа и поверки
Место нанесения знака утверждения типа
Место нанесения знака поверки
Место пломбирования

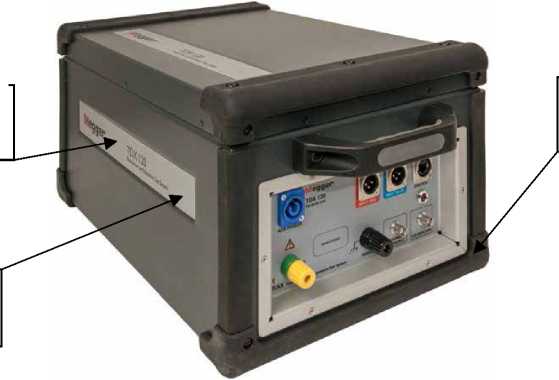

Рисунок 2 - Общий вид испытательной приставки TDX 120, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков утверждения типа и поверки
Таблица 7 -
Наименование |
Обозначение |
Количество |
Системы тестирования трансформаторов и оборудования трансформаторных подстанций TRAX 220 |
- |
1 шт. |
Испытательная приставка TDX 120* |
- |
1 шт. |
Комплект проводов* |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
РТ-МП-5207-551-2018 |
1 экз. |
Примечание - *- комплектность поставки уточняется при заказе |
Таблица 2 - Метрологические характеристики в режиме воспроизведений силы тока и напряжения
Воспроизводимая величина |
Диапазон воспроизведений |
Пределы допускаемой абсолютной погрешности воспроизведений |
Сила переменного тока частотой от 45 до 70 Гц, А |
от 0 до10 от 0 до 200 |
±(0,002Твых+0,002Тпред.) |
Сила постоянного тока, А |
от 0 до 1 от 0 до 16 от 0 до 100 |
±(0,001-1вых+0,00Ыпред.) |
Напряжение переменного тока частотой от 45 до 500 Гц, В |
от 0 до 250 |
±(0,001-ивых+0,001,ипред.) |
Напряжение переменного тока частотой от 45 до 70 Гц, В |
от 0 до 2200 | |
Напряжение постоянного тока, В |
от 0 до 300 |
±(0,001/ивых.+0,001/ипред.) |
Примечания
|
Таблица 3 - Метрологические характеристики в режиме измерений силы тока и напряжения
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
Сила переменного тока с частотой от 15 до 50 Гц, А |
от 0 до 10 |
±(0,0005-1вЫх.+0,0005-1Пред.) |
Сила постоянного тока, А |
от 0 до 10 | |
Напряжение переменного тока с частотой от 15 до 50 Гц, В |
от 0 до 250 |
±(0,0005/ивых.+0,0005/Цпред.) |
Напряжение постоянного тока, В |
от 0 до 300 | |
Напряжение постоянного тока, В |
от 0 до 60 | |
Примечания
|
Таблица 4 - Метрологические характеристики в режиме воспроизведений напряжения и силы
переменного тока при совместном использовании с испытательной приставкой TDX 120
Воспроизводимая величина |
Диапазон воспроизведений |
Пределы допускаемой абсолютной погрешности воспроизведений |
Напряжение переменного тока с частотой от 45 до 70 Гц, В |
от 0 до 12000 |
±(0,003-ивых.+1) |
Сила переменного тока с частотой от 45 до 70 Гц, А |
от 0 до 5 |
±(0,003Твых.+0,0000001) |
Примечания
|
Таблица 5 - Метрологические характеристики в режиме измерения при совместном использовании с испытательной приставкой TDX 120
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
Электрическая емкость, мкФ |
от 0,000001 до 100 |
±(0,015^Сизм+С) |
Активная мощность, кВт |
от 0 до 6 |
±(0,005^Ризм+Р) |
Реактивная мощность, квар |
от 0 до 6 |
±(0,005•Qизм.+Q) |
Полная мощность, кВ^А |
от 0 до 6 |
±(0,005-S№m.+S) |
Коэффициент мощности, % |
от 0 до 100 |
±0,005^^физм. |
Примечания
|
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
1 |
2 |
Габаритные размеры системы TRAX 220, мм, не более: | |
- высота |
475 |
- ширина |
315 |
- длина |
330 |
Габаритные размеры испытательной приставки TDX 120, мм, не более: | |
- высота |
480 |
- ширина |
310 |
- длина |
250 |
Масса, кг, не более: | |
- система TRAX 220 |
26 |
- испытательная приставка TDX 120 |
23 |
Продолжение таблицы 6
1 |
2 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 100 до 240 |
- частота переменного тока, Гц |
50±5/60±6 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -20 до +55 |
- относительная влажность, без конденсата, % |
95 |
Средний срок службы, лет |
8 |
Средняя наработка на отказ, ч, не менее |
8000 |
