Номер по Госреестру СИ: 52733-13
52733-13 Устройства контрольно-измерительные для проверки высоковольтных выключателей
(TM1710, TM1720, TM1750, TM1760)
Назначение средства измерений:
Устройства контрольно-измерительные для проверки высоковольтных выключателей TM1710, TM1720, TM1750, TM1760 (далее - устройства) предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения интервалов времени;
- формирования сигналов при проверке выключателей.

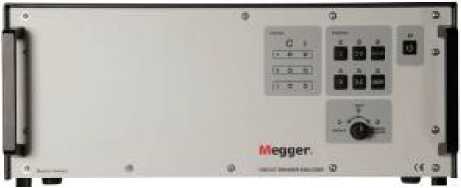

Внешний вид.
Устройства контрольно-измерительные для проверки высоковольтных выключателей
Рисунок № 1
Внешний вид.
Устройства контрольно-измерительные для проверки высоковольтных выключателей
Рисунок № 2
Внешний вид.
Устройства контрольно-измерительные для проверки высоковольтных выключателей
Рисунок № 3
Внешний вид.
Устройства контрольно-измерительные для проверки высоковольтных выключателей
Рисунок № 4
Внешний вид.
Устройства контрольно-измерительные для проверки высоковольтных выключателей
Рисунок № 5
Внешний вид.
Устройства контрольно-измерительные для проверки высоковольтных выключателей
Рисунок № 6
Внешний вид.
Устройства контрольно-измерительные для проверки высоковольтных выключателей
Рисунок № 7
Внешний вид.
Устройства контрольно-измерительные для проверки высоковольтных выключателей
Рисунок № 8
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.12.2022
Номер записи - 142557
ID в реестре СИ - 364957
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, мод. TM1750, TM1710, TM1720, TM1750, TM1760, 4D-P-2-1000, 4D-LM-10/10-1000,
Производитель
Изготовитель - Фирма "Megger Sweden AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 681 дн.
Приказы РСТ, где упоминается данный тип СИ
№125 от 2013.02.13 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 52731-52738-13, 36357-13)
№3022 от 2017.12.29 О продлении срока действия свидетельств об утверждении типа средств измерений
№3381 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Качество воздуха" (ТК 457)
Наличие аналогов СИ: Устройства контрольно-измерительные для проверки высоковольтных выключателей (TM1710, TM1720, TM1750, TM1760)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Megger Sweden AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47767-11 18.08.2026 |
Устройства контрольно-измерительные для проверки релейной защиты, SVERKER 750, SVERKER 760, SVERKER 780 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47768-11 18.08.2021 |
Измерители параметров аккумуляторных батарей, TORKEL 820, TORKEL 840, TORKEL 860 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47769-11 18.08.2026 |
Устройства контрольно-измерительные для испытаний первичным током, ODEN AT, CSU600AT Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47771-11 18.08.2026 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1600, TM1800 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47772-11 16.09.2016 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 300, FREJA 306 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47773-11 18.08.2026 |
Микроомметры, MOM2, MOM200A, MOM690, MJOLNER 200, MJOLNER 600 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47774-11 18.08.2026 |
Измерители параметров выключателей, EGIL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
48035-11 06.10.2026 |
Анализаторы частотных характеристик, FRAX Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
48036-11 06.10.2026 |
Измерители параметров изоляции, IDAX-300, IDAX-300S Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
52732-13 29.12.2022 |
Устройства контрольно-измерительные для испытаний первичным током, INGVAR, PCITS2000/2 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52733-13 29.12.2022 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1710, TM1720, TM1750, TM1760 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52803-13 28.02.2018 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 403, FREJA 406, FREJA 409 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52804-13 29.12.2022 |
Измерители параметров изоляции, IDAX 350, CDAX 605 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
71651-18 28.06.2029 |
Системы тестирования трансформаторов и оборудования трансформаторных подстанций, TRAX 220 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
74836-19 23.04.2024 |
Измерители параметров аккумуляторных батарей, TORKEL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Устройства контрольно-измерительные для проверки высоковольтных выключателей (TM1710, TM1720, TM1750, TM1760)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВЕССЕРВИС" (RA.RU.311646) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМ" (RA.RU.310581) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО"ВЕСПРОФ" (RA.RU.311922) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Устройства контрольно-измерительные для проверки высоковольтных выключателей (TM1710, TM1720, TM1750, TM1760)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
5005 | 5005 |
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО (микропрограмма CABA Local) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (CABA Win) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов выключателей; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
TM1710, TM1720, TM1750, TM1760 |
Встроен ное |
CABA Local |
Не ниже R04C |
- |
- |
|
Внешнее |
CABA Win |
Не ниже R02C |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «A» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для проверки высоковольтных выключателей TM1710, TM1720, TM1750, TM1760
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документу МП 52733-13 «Устройства контрольно-измерительные для проверки высоковольтных выключателей TM1710, TM1720, TM1750, TM1760. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.
Средства поверки: калибратор универсальный Fluke 9100; частотомер электронно-счетный Ч3-54 (± 540’7).
Изготовитель
Фирма «Megger Sweden AB», Швеция.Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия устройств заключается в формировании испытательных и управляющих сигналов с заданными параметрами для проверки выключателей и регистрации откликов на них.
Приборы оснащены встроенными шаблонами, автоматизирующих процесс тестирования выключателей и снятие их характеристик (токи катушек, напряжение на электромагнитах, сопротивление контактов (статическое или динамическое), время срабатывания и т.д.).
Принцип действия устройств в части измерений напряжения и силы постоянного и переменного тока, электрического сопротивления основан на преобразовании входного аналогового сигнала в цифровую форму с помощью АЦП.
Принцип действия устройств в части измерения интервалов времени между подачей сигналов запуска и останова основан на методе счета импульсов от встроенного генератора в течение стробирующего импульса, с последующим представлением результата в цифровой форме.
Основные узлы устройств: АЦП, микропроцессор, устройство управления, сенсорный ЖК-дисплей, органы управления (кнопки, регуляторы), источник питания.
Для сохранения точностных характеристик приборы оснащены функцией самокалибровки.
Устройства выпускаются в четырех модификациях TM1710, TM1720, TM1750, TM1760, отличающихся функциональностью (число каналов тока и напряжения), конструкцией и комплектом поставки.
Устройства модификаций TM1710, TM1720 не имеют ЖК-дисплея и работают в режиме дистанционного управления с внешнего ПК с предустановленным пакетом прикладных программ «CABA Win». Устройства модификаций TM1750, TM1760 оснащены ЖК-дисплеем и могут работать как в режиме дистанционного управления с внешнего ПК, так и в режиме автономного управления. При автономном управлении используется ПО «CABA Local», данные в которое оператор вводит с помощью функциональных кнопок и сенсорной клавиатуры, отображаемой на ЖК-дисплее (либо внешней).
Для связи с персональным компьютером устройства оснащаются интерфейсами USB, Ethernet.
Конструктивно устройства выполнены в металлических корпусах. Органы управления, и индикации расположены на лицевой панели корпуса. Гнезда для подключения цепей, интерфейсов связи, питания, клемма заземления размещены на верхней панели корпуса.
Питание устройств - от сети переменного тока.

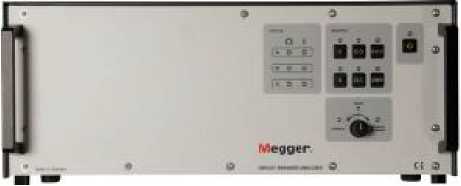

Устройство TM1710. Фронтальная панель

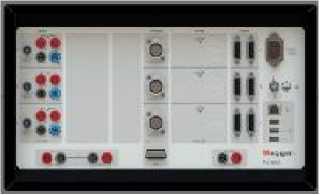

Устройство TM1710. Верхняя панель
Устройство TM1720. Фронтальная панель
Устройство TM1720. Верхняя панель
Устройство TM1750. Фронтальная панель
Устройство TM1750. Верхняя панель
Устройство TM1760. Фронтальная панель
Устройство TM1760. Верхняя панель
Таблица 3 - Комплектность (основной комплект поставки)
|
Наименование |
Количество |
|
Устройство ТМ17хх |
1 |
|
Комплект кабелей и клещей для измерений |
1 |
|
Кабель заземления |
1 |
|
Кабель питания |
1 |
|
Сумка для кабелей |
1 |
|
USB-накопитель |
1 |
|
Кабель Ethernet |
1 |
|
ПО «CABA Win» |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Таблица 4 - Комплектность (опциональная поставка)
|
Наименование |
Количество |
|
Комплект для измерения вибраций SCA606 |
1 |
|
Комплект для измерения динамических сопротивлений SDRM202 |
1 |
|
Преобразователь IP6504 |
1 |
|
Преобразователь BDH |
1 |
|
Преобразователь LWG 150 |
1 |
|
Преобразователь TS 25 |
1 |
|
Преобразователь TLH225 |
1 |
|
Преобразователь TR1 300 |
1 |
|
Преобразователь XB 51010 |
1 |
|
Источник питания для РПН LTC135 |
1 |
|
Устройство DCM1700 для измерения параметров выключателей при двойном заземлении |
1 |
|
Кейс для перевозки |
1 |
Таблица 2 - устройств TM1710, TM1720, TM1750, TM1760
|
Характеристика |
Значение |
|
Диапазон измерений силы переменного тока, А |
от 0 до 80 |
|
Пределы допускаемой основной абсолютной погрешности измерения силы переменного тока |
± (0,02Хизм. + 0,001Хк.) |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 80 |
|
Пределы допускаемой основной абсолютной погрешности измерения силы постоянного тока |
± (0,02Хизм. + 0,001Хк.) |
|
Диапазон измерений силы постоянного тока, мА (от датчиков унифицированных сигналов) |
от 0 до 22 |
|
Пределы допускаемой основной абсолютной погрешности измерения силы постоянного тока (от датчиков унифицированных сигналов) |
± (0,01Хизм. + 0,001Хк.) |
|
Диапазон измерений напряжения переменного тока, В |
от 0 до 250 |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока |
± (0,01Хизм. + 0,001Хк.) |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 250 |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока |
± (0,01Хизм. + 0,001Хк.) |
|
Диапазон измерений напряжения постоянного тока, В (от датчиков унифицированных сигналов) |
от 0 до 10 |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока (от датчиков унифицированных сигналов) |
± (0,001Хизм. + 0,0001Хк.) |
|
Диапазон измерений времени, с |
от 0 до 200 |
|
Пределы допускаемой погрешности измерения времени |
± (0,0001Хизм. + 1 е.м.р) |
|
Диапазон измерений электрического сопротивления, Ом |
от 30 до 10000 |
|
Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления |
± (0,1Хизм. + 0,001Хк.) |
|
Напряжение сети питания, В |
от 100 до 240 |
|
Частота сети питания, Гц |
50/60 |
|
Габаритные размеры, мм, (длина*ширина*высота) |
515x452x173 |
|
Масса, кг |
12 |
|
Характеристика |
Значение |
|
Рабочие условия применения:
|
от - 20 до + 50 до 95 без конденсации |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
е.м.р. - единица младшего разряда.
