Номер по Госреестру СИ: 47768-11
47768-11 Измерители параметров аккумуляторных батарей
(TORKEL 820, TORKEL 840, TORKEL 860)
Назначение средства измерений:
Измерители параметров аккумуляторных батарей TORKEL 820, TORKEL 840, TORKEL 860 (далее - измерители) предназначены для измерения тока, напряжения и емкости аккумуляторных батарей.

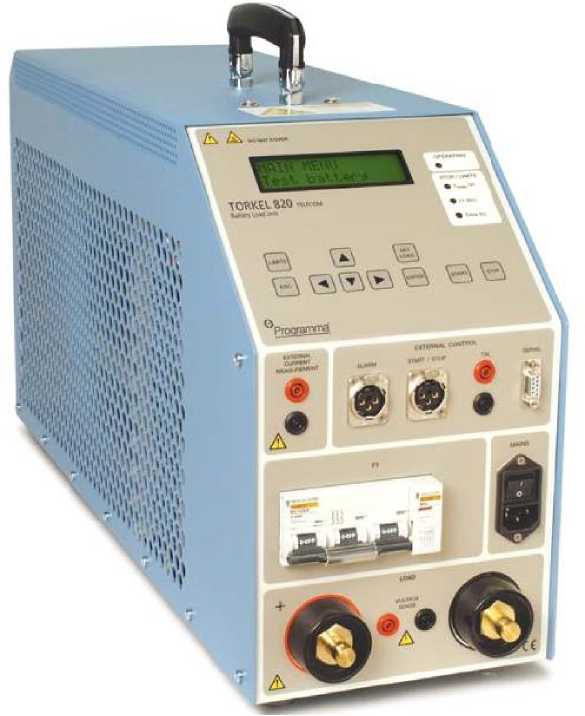

Внешний вид.
Измерители параметров аккумуляторных батарей
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.08.2021
Номер записи - 136706
ID в реестре СИ - 359106
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных , модификация TORKEL 860, мод. Torkel 840, TORKEL840, TORKEL820, TORKEL840 и TORKEL860, TORKEL 860, TORKEL 840, TORKEL 820, TORKEL 840, TORKEL 860,
Производитель
Изготовитель - Фирма "Megger Sweden AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 177
Выдано извещений - 1
Кол-во периодических поверок - 30
Кол-во средств измерений - 5
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2834 дн.
Приказы РСТ, где упоминается данный тип СИ
№1167 от 2016.08.22 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Ижсталь"
№1101 от 2016.08.18 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Измерители параметров аккумуляторных батарей (TORKEL 820, TORKEL 840, TORKEL 860)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Megger Sweden AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47767-11 18.08.2026 |
Устройства контрольно-измерительные для проверки релейной защиты, SVERKER 750, SVERKER 760, SVERKER 780 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47768-11 18.08.2021 |
Измерители параметров аккумуляторных батарей, TORKEL 820, TORKEL 840, TORKEL 860 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47769-11 18.08.2026 |
Устройства контрольно-измерительные для испытаний первичным током, ODEN AT, CSU600AT Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47771-11 18.08.2026 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1600, TM1800 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47772-11 16.09.2016 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 300, FREJA 306 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47773-11 18.08.2026 |
Микроомметры, MOM2, MOM200A, MOM690, MJOLNER 200, MJOLNER 600 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47774-11 18.08.2026 |
Измерители параметров выключателей, EGIL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
48035-11 06.10.2026 |
Анализаторы частотных характеристик, FRAX Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
48036-11 06.10.2026 |
Измерители параметров изоляции, IDAX-300, IDAX-300S Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
52732-13 29.12.2022 |
Устройства контрольно-измерительные для испытаний первичным током, INGVAR, PCITS2000/2 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52733-13 29.12.2022 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1710, TM1720, TM1750, TM1760 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52803-13 28.02.2018 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 403, FREJA 406, FREJA 409 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52804-13 29.12.2022 |
Измерители параметров изоляции, IDAX 350, CDAX 605 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
71651-18 28.06.2029 |
Системы тестирования трансформаторов и оборудования трансформаторных подстанций, TRAX 220 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
74836-19 23.04.2024 |
Измерители параметров аккумуляторных батарей, TORKEL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Измерители параметров аккумуляторных батарей (TORKEL 820, TORKEL 840, TORKEL 860)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 1 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 10 | 0 | 8 | 0 | 10 | 0 | 8 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Сахалинский ЦСМ» (RA.RU.311389) | РСТ | 123 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО ИЦ МИТ (RA.RU.312147) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители параметров аккумуляторных батарей (TORKEL 820, TORKEL 840, TORKEL 860)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
3554 | 4483 |
|
ФБУ Пензенский ЦСМ Пензенская область |
2368 | 4483 |
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (TORKEL Win) применяется для связи с компьютером через интерфейс RS-232. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов аккумуляторных батарей; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
TORKEL 820 |
Внутрен нее |
Микропрограмма |
R01.N |
- |
md5 |
|
Внешнее |
TORKEL Win |
1.2 |
- |
md5 | |
|
TORKEL 840 |
Внутрен нее |
Микропрограмма |
R01.N |
- |
md5 |
|
Внешнее |
TORKEL Win |
1.2 |
- |
md5 | |
|
TORKEL 860 |
Внутрен нее |
Микропрограмма |
R01.N |
- |
md5 |
|
Внешнее |
TORKEL Win |
1.2 |
- |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
лист № 3 всего листов 5
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров аккумуляторных батарей TORKEL 820, TORKEL 840, TORKEL 860
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
-
4. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
5. ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и частоты.
-
6. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документу МП 30831-05 «Измерители параметров аккумуляторных батарей
TORKEL 820, TORKEL 840, TORKEL 860. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 06.08.2005 г.
Средства поверки: мультиметр цифровой APPA-107 (± (0,06 % + 10 е.м.р.); (± (0,2 % + 40 е.м.р.)); шунт измерительный постоянного тока ШС-75 (кл. т. 0,5); секундомер электронный цифровой СЭЦ-10000 (± 0,01 с).
Изготовитель
Фирма «Megger Sweden AB», Швеция.
Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Измерители параметров аккумуляторных батарей TORKEL 820, TORKEL 840 и TORKEL 860 являются управляемыми нагрузками для аккумуляторных батарей и могут быть запрограммированы для испытания аккумуляторной батареи при постоянном токе, постоянной мощности, постоянном сопротивлении или с использованием задаваемого пользователем профиля испытания. Измерители также могут использоваться для испытаний зарядных устройств аккумуляторов и другой электрической аппаратуры, для которой требуется резистивная нагрузка. Измерители позволяют проводить измерения параметров батарей без отсоединения их от потребителей.
Управление измерителями осуществляется оператором через систему меню.
Основные узлы измерителей: блок питания, микропроцессор, модуль нагрузки (разрядного тока), модули АЦП/ЦАП, модуль связи, ЖК-дисплей, клавиатура, принтер.
Напряжение, сила тока, время разряда аккумуляторной батареи измеряются и выводятся на дисплей в процессе разряда, и после его остановки по условиям истечении заданного времени или достижения заданного напряжения. По результатам разряда измерители вычисляют емкость аккумуляторных батарей.
При опасных для аккумуляторных батарей условиях: слишком низкое напряжение, слишком большое время или энергия разряда, включается предупредительный сигнал и/или процесс разряда останавливается.
Для увеличения нагрузочной способности, превышающей возможности измерителей TORKEL, параллельно их выходам могут подключаться нерегулируемые модули нагрузки TXL 830, TXL 850, TXL 870.
Измерители имеют защитное отключение по току нагрузки и перегреву. Для связи с персональным компьютером измерители оснащаются последовательным интерфейсом RS-232.
Измерители выпускаются в трех модификациях TORKEL 820, TORKEL 840 и TORKEL 860, отличающихся рабочими напряжениями и создаваемыми токами нагрузки.
Конструктивно измерители выполнены в металлическом корпусе с ручками для переноски, на лицевой панели которого расположены все органы управления, индикации и коммутации.
Питание измерителей - от сети переменного тока.
|
Таблица 3 - Комплектность (основной комплект поставки | |||
|
№ п/п |
Наименование |
Количество |
Примечание |
|
1 |
Измеритель TORKEL 820, 840, 860 |
1 | |
|
2 |
Кабели для измерения |
2 | |
|
3 |
Чемодан для транспортировки |
1 | |
|
4 |
Руководство по эксплуатации |
1 | |
|
5 |
Методика поверки |
1 | |
Таблица 4 - Комплектность (опциональная поставка)
|
№ п/п |
Наименование |
Количество |
Примечание |
|
Измеритель TORKEL 820 | |||
|
1 |
CD-диск c ПО TORKEL Win для MS Windows |
1 | |
|
2 |
Модуль нагрузки |
1 |
TXL 830; TXL 850 |
|
3 |
Кабель для модуля нагрузки длиной 3 м |
2 | |
|
4 |
Кабель для измерения напряжения длиной 5 м |
2 | |
|
5 |
Токоизмерительные клещи на ток до 200 А |
1 | |
|
6 |
Токоизмерительные клещи на ток до 1000 А |
1 | |
|
Измеритель TORKEL 840, TORKEL 860 | |||
|
1 |
CD-диск c ПО TORKEL Win для MS Windows |
1 | |
|
2 |
Модуль нагрузки |
1 |
TXL 850; TXL 870 |
|
3 |
Кабель для модуля нагрузки длиной 3 м |
2 | |
|
4 |
Дополнительный кабель для модуля нагрузки |
1 | |
|
5 |
Кабель для измерения напряжения длиной 5 м |
2 | |
|
6 |
Токоизмерительные клещи на ток до 200 А |
1 | |
|
7 |
Токоизмерительные клещи на ток до 1000 А |
1 | |
Таблица 2 - измерителей параметров аккумуляторных батарей TORKEL 820, TORKEL 840, TORKEL 860
|
Характеристика |
Значение | ||
|
TORKEL 820 |
TORKEL 840 |
TORKEL 860 | |
|
Номинальное напряжение аккумуляторной батареи, В |
от 10 до 60 |
от 0 до 288 |
от 0 до 480 |
|
Ток нагрузки создаваемый прибором, А |
от 0 до 270 |
от 0 до 110 |
от 0 до 110 |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 270 | ||
|
Пределы допускаемой погрешности измерения силы постоянного тока |
± (0,005Хизм. + 0,2 А) | ||
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 60 от 0 до 500 | ||
|
Пределы допускаемой погрешности измерения напряжения постоянного тока |
± (0,005Хизм. + 0,1 В) ± (0,005Хизм. + 1 В) | ||
|
Диапазон измерений времени, с |
от 0 до 9999 | ||
|
Пределы допускаемой погрешности измерения времени |
± (0,001Хизм. + 1 е.м.р.) | ||
|
Напряжение сети питания, В |
от 100 до 240 | ||
|
Частота сети питания, Г ц |
50/60 | ||
|
Г абаритные размеры, мм, (длинахширинахвысота) |
700х210х353 | ||
|
Масса, кг |
22,3 |
21,5 | |
|
Рабочие условия применения:
|
от 0 до + 40 до 95 без конденсации | ||
где - Хизм. - измеренное значение величины. е.м.р. - единица младшего разряда.
