52803-13 Устройства контрольно-измерительные для проверки релейной защиты
(FREJA 403, FREJA 406, FREJA 409)
Назначение средства измерений:
Устройства контрольно-измерительные для проверки релейной защиты FREJA 403, FREJA 406, FREJA 409 (далее - устройства) предназначены для воспроизведения и измерения:
- напряжения постоянного и переменного тока;
- силы постоянного и переменного тока;
- частоты;
- угла сдвига фаз.
Внешний вид.

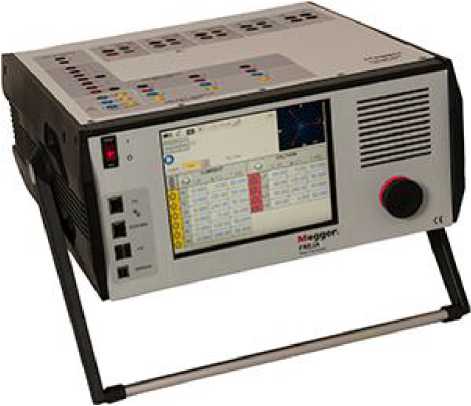

Устройства контрольно-измерительные для проверки релейной защиты
Рисунок № 1
Программное обеспечение
Устройства FREJA 403, FREJA 406, FREJA 409 имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (FREJA Local) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (FREJA Win) применяется для связи с компьютером через интерфейсы USB, RS-232. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов релейных защит; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
FREJA 403, FREJA 406, FREJA 409 |
Встроен ное |
FREJA Local |
Не ниже 1.13 |
- |
- |
Внешнее |
FREJA Win |
Не ниже 6.1 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для проверки релейной защиты FREJA 403, FREJA 406, FREJA 409
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документу МП 52803-13 «Устройства контрольно-измерительные для проверки релейной защиты FREJA 403, FREJA 406, FREJA 409. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05); измеритель многофункциональный характеристик переменного тока РЕСУРС-ОТ2-ПТ (± 0,05 %; ± 0,10); катушка электрического сопротивления Р310 (кл. т. 0,01); вольтметр универсальный цифровой GDM-78255A (± (0,00012иизм. + 5 е.м.р.)); частотомер электронносчетный Ч3-54 (± 540-7).
Изготовитель
Фирма «Megger Sweden AB», Швеция.
Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия устройств заключается в формировании испытательных сигналов с заданными параметрами для аппаратуры релейной защиты и автоматики (РЗА) и регистрации откликов на них.
Устройства оснащены встроенными шаблонами, автоматизирующих процесс тестирования элементов релейных защит и снятие их характеристик.
Принцип действия устройств в части измерений напряжения и силы постоянного и переменного тока основан на преобразовании входного аналогового сигнала в цифровую форму с помощью АЦП.
Принцип действия устройств в части измерения угла сдвига фаз основан на принципе преобразования фазового сдвига во временной интервал, формируемый в моменты перехода сигнала через ноль и пропорциональный значению измеряемого угла сдвига фаз.
Принцип действия устройств в части воспроизведения высоких выходных токов основан на формировании больших выходных токов из напряжения питающей сети с помощью электронного автотрансформатора, соединенного с оконечным разделительным силовым трансформатором тока, питающим нагрузку.
Устройства могут генерировать испытательные сигналы по независимым каналам напряжения и тока. Амплитуды и фазы каждого из сигналов устанавливаются независимо.
Основные узлы устройств: автотрансформатор, измерительный трансформатор тока, АЦП, микропроцессор, устройство управления, сенсорный ЖК-дисплей, источник питания.
Устройства выпускаются в трех модификациях FREJA 403, FREJA 406, FREJA 409, отличающихся функциональностью (число каналов тока 3, 6 или 9 соответственно), режимами работы, конструкцией и комплектом поставки.
Устройства могут работать как в режиме дистанционного управления с внешнего ПК, так и в режиме автономного управления. Для работы в режиме дистанционного управления на внешнем ПК должно быть предустановлен пакет прикладных программ «FREJA Win». При автономном управлении используется ПО «FREJA Local», данные в которое оператор вводит с помощью сенсорной клавиатуры, отображаемой на ЖК-дисплее и поворотного переключателя.
Результаты измерений могут быть сохранены как во внутренней энергонезависимой памяти устройства, так и переданы на внешний ПК.
Для связи с персональным компьютером устройства оснащаются интерфейсами USB, Ethernet, IEC61850.
Конструктивно устройства выполнены в металлических корпусах. Органы управления, индикации и интерфейсы связи расположены на лицевой панели корпуса. Гнезда для подключения измерительных цепей размещены на верхней панели. Разъем сети питания и клемма заземления размещены на тыльной стороне корпуса.
Питание устройств - от сети переменного тока.
Таблица 4 - Комплектность (основной комплект поставки)
Наименование |
Количество |
Устройство FREJA 40х |
1 |
Комплект кабелей для измерений |
1 |
Кабель питания |
1 |
Кейс для транспортировки или мягкая сумка |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
Таблица 5 - Комплектность (опциональная поставка)
Наименование |
Количество |
ПО «FREJA Win» |
1 |
ПО Megger GOOSE для конфигурирования порта IEC61850 |
1 |
Кейс для перевозки |
1 |
Кабели измерительные |
16 |
GPS-приемник GPS200-MGTR |
1 |
Сумка для кабелей |
1 |
Таблица 2 - Функциональные характеристики устройств FREJA 403, FREJA 406, FREJA 409
Тип прибора |
Число каналов тока |
Число каналов напряжения |
Режимы работы |
FREJA 403 |
3 |
4 |
4 Напряжения и 3 Тока (3*60 A) |
4 Напряжения и 1 Ток (1*180 A) |
Тип прибора |
Число каналов тока |
Число каналов напряжения |
Режимы работы |
FREJA 406 |
3 (6)* |
4 (1)* |
4 Напряжения и 3 Тока (3*60 A) |
4 Напряжения и 1 Ток (1*180 A) | |||
1 Напряжение и 6 Токов (3*60 A + 3*15 A) | |||
FREJA 409 |
6 (9)* |
4 (1)* |
4 Напряжение и 6 Токов (6*60 A) |
4 Напряжения и 3 Тока (3*120 A) | |||
4 Напряжения и 2 Тока (2*180 A) | |||
1 Напряжение и 9 Токов (6*60 A + 3*15 A) |
Примечание: * - три канала напряжения конвертируются в токовые.
Таблица 3 - устройств FREJA 403, FREJA 406,
FREJA 409
Характеристика |
Значение |
Диапазон измерений силы переменного тока, А (для формируемых токов, основные выходы) |
от 0 до 30 от 0 до 60 |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока (для формируемых токов, основные выходы) |
± (0,0015Хизм. + 0,0005Хк.) |
Диапазон измерений силы переменного тока, А (для формируемых токов, дополнительные выходы) |
от 0 до 5 от 0 до 15 |
Пределы допускаемой погрешности измерения силы переменного тока (для формируемых токов, дополнительные выходы) |
± (0,0015Хизм. + 0,0005Хк.) |
Диапазон измерений силы постоянного тока, А (для формируемых токов) |
от 0 до 30 |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока (для формируемых токов) |
± (0,0015Хизм. + 0,0005Хк.) |
Диапазон измерений напряжения переменного тока, В (для формируемых напряжений) |
от 0 до 30; от 0 до 150; от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока (для формируемых напряжений) |
± (0,0015Хизм. + 0,0005Хк.) |
Диапазон измерений напряжения постоянного тока, В (для формируемых напряжений) |
от 0 до 30; от 0 до 150; от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока (для формируемых напряжений) |
± 0,0025Хк. |
Диапазон измерений частоты, Гц |
от 0,001 до 1000 |
Пределы допускаемой абсолютной погрешности измерения частоты 50/60 Гц |
0,000025Хизм. |
Диапазон измерений угла сдвига фаз, градусов |
от 0,00 до 359,99 |
Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз, градусов |
± 0,25 |
Напряжение сети питания, В |
от 100 до 240 |
Частота сети питания, Гц |
50/60 |
Габаритные размеры, мм, (длина*ширина*высота) |
400*420*175 |
Масса, кг |
FREJA 403, FREJA 406 - 23 FREJA 409 - 21 |
Характеристика |
Значение |
Рабочие условия применения:
|
от 0 до + 40 до 90 без конденсации |
Примечание: Хизм. - измеренное значение величины.
Хк. - конечное значение диапазона измерений.
