Номер по Госреестру СИ: 70725-18
70725-18 Антенны измерительные магнитного поля
(П6-119, П6-219)
Назначение средства измерений:
Антенны измерительные магнитного поля П6-119, П6-219 (далее - антенны П6-119, П6-219) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.
Внешний вид.
Антенны измерительные магнитного поля
Рисунок № 1
Внешний вид.
Антенны измерительные магнитного поля
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист документа «Антенна измерительная магнитного поля П6-119. Формуляр КНПР.464639.003 ФО» или на титульный лист документа «Антенна измерительная магнитного поля П6-219. Формуляр КНПР.464641.019 ФО» и в виде наклейки на маркировочный ярлык, расположенный на корпусе антенны П6-119 или на корпусе антенны П6-219.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным магнитного поля П6-119, П6-219
ГОСТ Р 8.808-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.
ГОСТ 8.363-79 ГСИ. Антенны измерительные рамочные. Методы и средства поверки.
Антенны измерительные магнитного поля П6-119, П6-219. Технические условия КНПР.464639.003 ТУ
Поверка
Поверка осуществляется по документу КНПР.464639.003 МП «Инструкция. Антенны измерительные магнитного поля П6-119, П6-219. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 9 ноября 2017 года .Основные средства поверки:
- рабочий эталон единицы напряженности магнитного поля 2 разряда по ГОСТ Р 8.808-2012, диапазон частот от 0,009 до 30 МГц, диапазон воспроизведения напряженности магнитного поля от 0,8 до 8 мА^м-1, пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля ±(6 - 8) %;
- рабочий эталон единицы напряженности магнитного поля 2 разряда по ГОСТ Р 8.808-2012, диапазоне частот от 30 до 1000 МГц, диапазон воспроизведения напряженности магнитного поля от 10 до 100 мА^м-1, пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля ±(6 - 12) %;
- приемник измерительный приемник R&S ESPI3, регистрационный номер 26743-04 в Федеральном информационном фонде, диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой погрешности измерений среднеквадратичного значения напряжения ±0,7 дБ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн П6-119, П6-219 с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Изготовитель
Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
ИНН 4629049921
Адрес: 305021, г. Курск, ул. К. Маркса 70Б
Телефон (факс) 8 (4712) 39-06-32
E-mail: info@skard.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): 8(495) 526-63-00
Web-сайт: www.vniiftri.ru
Антенны П6-119, П6-219 представляют собой направленную антенну, выполненную в виде одного витка, образующего рамку округлой формы.
Конструктивно антенны П6-119, П6-219 состоят из экранированной рамки соответствующего диаметра и корпуса, в котором установлены соединители и согласующий усилитель.
Под воздействием переменного магнитного поля в экранированной рамке наводится ЭДС, которая пропорциональна напряженности магнитного поля. Сигнал с экранированной рамки через усилитель подается на выходной ВЧ разъем.
Усилитель согласовывает импеданс экранированной рамки с волновым сопротивлением выходного ВЧ разъема и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны в рабочем диапазоне частот.
Питание антенн П6-119, П6-219 производится от батарейного блока питания, который поставляется по отдельному заказу.
Установка антенн П6-119, П6-219 возможна на опору любого типа.
Общий вид антенн П6-119, П6-219 представлен на рисунках 1, 2.
От несанкционированного доступа антенны П6-119, П6-219 защищены пломбированием (нанесением голографической наклейки с логотипом предприятия-изготовителя) и лакокрасочным покрытием.
Место пломбирования (наклейки) антенны П6-119 приведено на рисунке 1.
Место пломбирования (наклейки) антенны П6-219 приведено на рисунке 2.

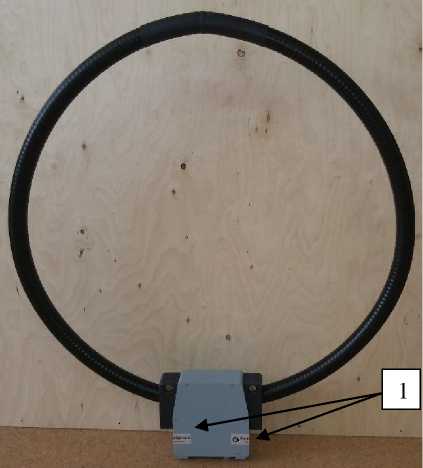

1 - место пломбирования от несанкционированного доступа Рисунок 1 - Внешний вид антенн П6-119

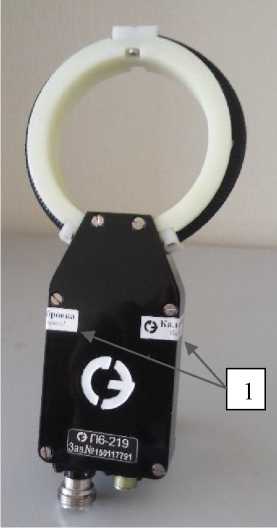

1 - место пломбирования от несанкционированного доступа Рисунок 2 - Внешний вид антенн П6-219
Таблица 3 - Комплектность антенны П6-119
Наименование |
Обозначение |
Количество |
Антенна измерительная магнитного поля П6-119 |
КНПР.464639.003 |
1 шт. |
Формуляр |
КНПР.464639.003 ФО |
1 экз. |
Руководство по эксплуатации |
КНПР.464639.003 РЭ |
1 экз. |
Методика поверки |
КНПР.464639.003 МП |
1 экз. |
Нормы расхода материалов |
КНПР.464639.003 НМ |
1 экз. |
Ящик укладочный |
КНПР.321144.124 |
1 шт.* |
Блок питания |
- |
1 шт.* |
* - поставляется по отдельному заказу |
Комплект поставки антенны П6-219 приведен в таблице 6.
Таблица 4 - Комплектность антенны П6-219
Наименование |
Обозначение |
Количество |
Антенна измерительная магнитного поля П6-219 |
КНПР.464641.019 |
1 шт. |
Формуляр |
КНПР.464641.019 ФО |
1 экз. |
Руководство по эксплуатации |
КНПР.464641.019 РЭ |
1 экз. |
Методика поверки |
КНПР.464639.003 МП |
1 экз. |
Нормы расхода материалов |
КНПР.464641.019 НМ |
1 экз. |
Ящик укладочный |
КНПР.321144.129 |
1 шт.* |
Блок питания |
- |
1 шт.* |
* - поставляется по отдельному заказу |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для антенны | |
П6-119 |
П6-219 | |
Диапазон рабочий частот, МГц |
от 0,009 до 30 |
от 20 до 600 |
Диапазон изменений коэффициента калибровки, дБ (1 Ом'^м"1) |
от -55 до 0 |
от -20 до +15 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±1,5 |
±2,0 |
Максимальная величина измеряемой напряженности магнитного поля (при компрессии 1 дБ), мА^м"1, не менее |
2 |
20 |
Спектральная плотность собственных шумов, дБ (1 мкА^м-1Тц-0’5), не более |
-10 |
-30 |
Основные технические характеристики приведены в таблице 2.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение для антенны | |
П6-119 |
П6-219 | |
Тип выходного ВЧ соединителя |
N(розетка) | |
Номинальное входное сопротивление, Ом |
50 | |
Напряжение постоянного тока электрического питания, В |
+(15,00±0,75) -(15,00±0,75) | |
Тип входного соединителя батарейного блока питания |
РС-4ВТ (вилка блочная) |
Наименование характеристики |
Значение для антенны | |
П6-119 |
П6-219 | |
Масса, г |
1700±10 |
400±10 |
Диаметр экранированной рамки, мм |
599,0±0,1 |
87,4±0,1 |
Габаритные размеры, мм: - длина |
682,0±0,1 |
191,0±0,1 |
- ширина |
599,0±0,1 |
87,4±0,1 |
- высота |
40,0±0,1 |
68,6±0,1 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от -40 до +50 | |
- относительная влажность воздуха при +20 °С, %, не более |
98 | |
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
