Номер по Госреестру СИ: 86146-22
86146-22 Антенны приемо-передающие магнитного и электрического поля комбинированные
(П6-319)
Назначение средства измерений:
Антенны приёмо-передающие магнитного и электрического поля комбинированные П6-319 (далее - антенны) предназначены для излучения и приема магнитной и электрической составляющих электромагнитного поля.
Внешний вид.
Антенны приемо-передающие магнитного и электрического поля комбинированные
Рисунок № 1
Знак утверждения типа
Знак утверждения типа»;*** - места для нанесения знака поверки.
**** - места для нанесения заводского номера.
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
П6-319 |
П6-319М | |
Диапазон рабочих частот, МГц: |
от 0,009 до 30 |
от 0,009 до 30 |
Коэффициент калибровки в диапазоне рабочих частот для электрического поля, дБ [м-1] |
от 20 до 110 |
от 45 до 105 |
Коэффициент калибровки в диапазоне рабочих частот для магнитного поля, дБ [м-1] |
от 40 до 90 |
от 45 до 100 |
Пределы допускаемой абсолютной коэффициента калибровки, дБ |
± 2 |
± 2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
П6-319 |
П6-319М | |
Габаритные размеры (длина х ширина х высота), мм, не более |
487x890x1145 |
487x540x642 |
Высота штыря, мм, не более |
1000 |
500 |
Диаметр магнитной рамки, мм, не более |
890 |
540 |
Масса, кг, не более |
2,5 |
2,2 |
Рабочие условия применения: температура окружающего воздуха, °С |
от -40 до +50 |
от -40 до +50 |
относительная влажность воздуха при температуре +35° С, %, не более |
98 |
98 |
атмосферное давление, кПа |
от 84 до 106,7 |
от 84 до 106,7 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус антенн методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Подготовка и порядок работы» документа «Антенны приёмопередающие магнитного и электрического поля комбинированные П6-319, П6-319М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам П6-319ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
ГОСТ Р 8.808-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц.
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
КНПР.464639.009 ТУ. Антенны приемо-передающие магнитного и электрического поля комбинированные П6-319, П6-319М.
ПравообладательАкционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
Адрес: 305021, г. Курск, ул. К. Маркса 70Б
ИНН 4629049921
Телефон/Факс: (4712) 39-06-32
E-mail: info@skard.ru
Изготовитель
Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)Адрес: 305021, г. Курск, ул. К. Маркса 70Б
ИНН 4629049921
Телефон/Факс: (4712) 39-06-32
E-mail: info@skard.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон (495) 583-99-23, факс: (495) 583-99-48
Правообладатель
Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)Адрес: 305021, г. Курск, ул. К. Маркса 70Б
ИНН 4629049921
Телефон/Факс: (4712) 39-06-32
E-mail: info@skard.ru
Принцип действия антенн основан на излучении (формировании) магнитной и электрической составляющей магнитного поля в диапазоне 0,009 - 30,000 МГц.
Конструктивно антенны состоят из рамки, штыря и корпуса, в котором установлены соединители и переключатель режима работы.
Антенны выпускаются в двух модификациях П6-319 и П6-319М, отличающихся коэффициентами калибровки в диапазоне рабочих частот электрических и магнитных полей и габаритными размерами.
Антенны имеют три режима работы:
«Рамка», подключена антенна магнитного поля;
«Эквивалент» («Нагрузка»), подключена нагрузка 50 Ом;
«Штырь», подключена антенна электрического поля.
Антенна имеет коаксиальный ВЧ-вход с волновым сопротивлением 50 Ом - N типа.
Конструкция антенны предусматривает возможность её крепления на опору любого типа с присоединительным размером %”.
Общий вид антенн, места пломбировки от несанкционированного доступа, нанесение заводского номера, наклейки знака утверждения типа, нанесение знака поверки представлены на рисунке 1.
Заводской номер наносится на корпус антенн в виде наклейки в формате «Зав.№ ХХХХХХХХХ», где ХХХХХХХХХ - заводской номер.
*

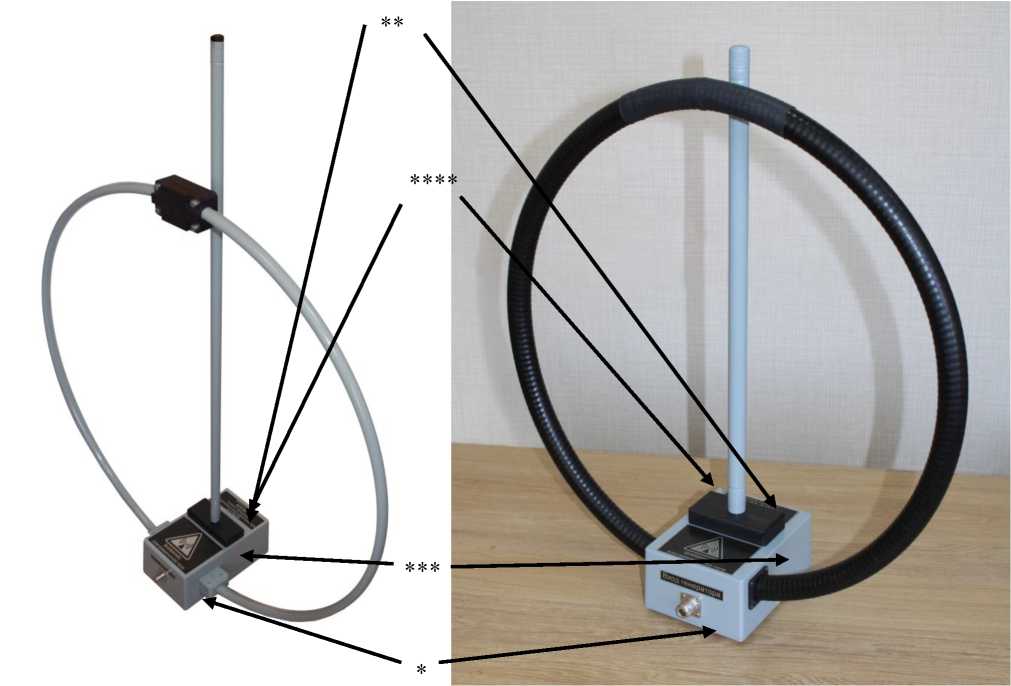

Рисунок 1 - Фотографии общего вида антенны П6-319 (слева), антенны П6-319М (справа):
* - места пломбировки от несанкционированного доступа;
** - места для нанесения наклеек «Знак утверждения типа»;
*** - места для нанесения знака поверки.
**** - места для нанесения заводского номера.
