Сведения о средстве измерений: 79452-20 Рабочие эталоны для поверки измерительных антенн

Номер по Госреестру СИ: 79452-20
79452-20 Рабочие эталоны для поверки измерительных антенн
(П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6)

Назначение средства измерений:
Рабочие эталоны для поверки измерительных антенн П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6 (далее - рабочие эталоны П1-139/х) совместно с антенными измерительно-вычислительными комплексами и измерительными установками предназначены для поверки измерительных антенн и измерений коэффициента усиления (эффективной площади) антенных устройств.

сертификация программного обеспечения
Внешний вид. Рабочие эталоны для поверки измерительных антенн, http://oei-analitika.ru рисунок № 1
Внешний вид.
Рабочие эталоны для поверки измерительных антенн
Рисунок № 1
Внешний вид. Рабочие эталоны для поверки измерительных антенн, http://oei-analitika.ru рисунок № 2
Внешний вид.
Рабочие эталоны для поверки измерительных антенн

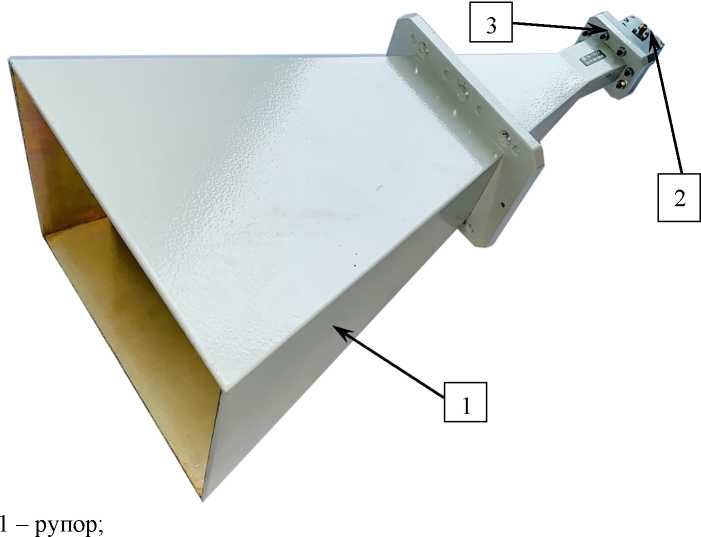

Рисунок № 2
Внешний вид. Рабочие эталоны для поверки измерительных антенн, http://oei-analitika.ru рисунок № 3
Внешний вид.
Рабочие эталоны для поверки измерительных антенн
Рисунок № 3
Внешний вид. Рабочие эталоны для поверки измерительных антенн, http://oei-analitika.ru рисунок № 4
Внешний вид.
Рабочие эталоны для поверки измерительных антенн

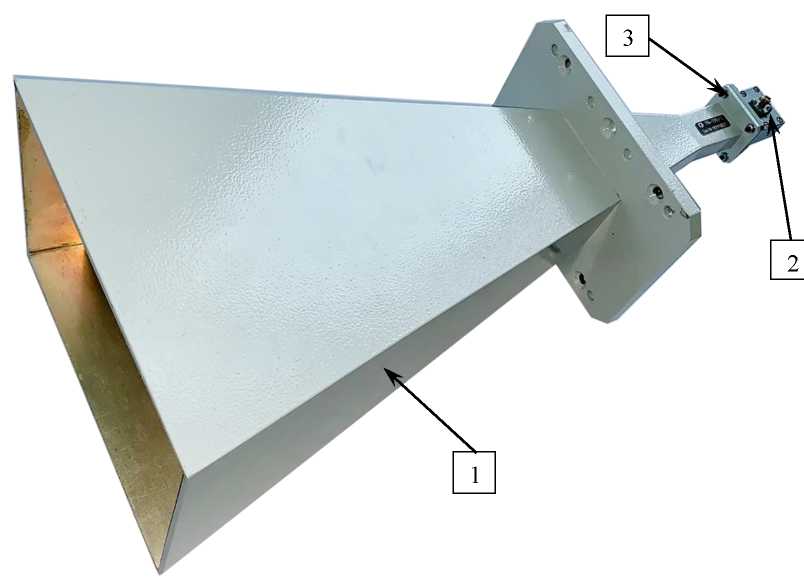

Рисунок № 4
Внешний вид. Рабочие эталоны для поверки измерительных антенн, http://oei-analitika.ru рисунок № 5
Внешний вид.
Рабочие эталоны для поверки измерительных антенн

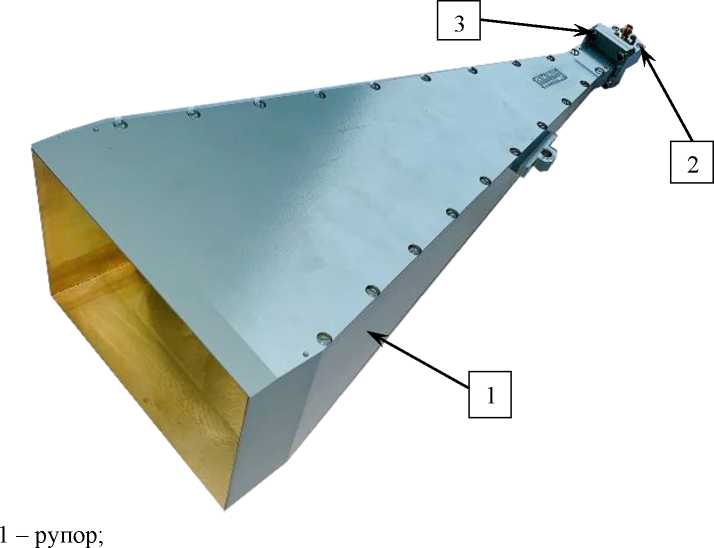

Рисунок № 5
Внешний вид. Рабочие эталоны для поверки измерительных антенн, http://oei-analitika.ru рисунок № 6
Внешний вид.
Рабочие эталоны для поверки измерительных антенн

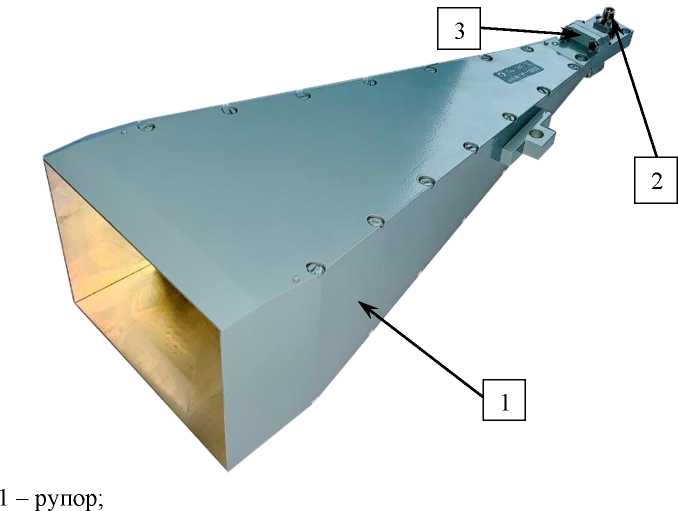

Рисунок № 6
Внешний вид. Рабочие эталоны для поверки измерительных антенн, http://oei-analitika.ru рисунок № 7
Внешний вид.
Рабочие эталоны для поверки измерительных антенн

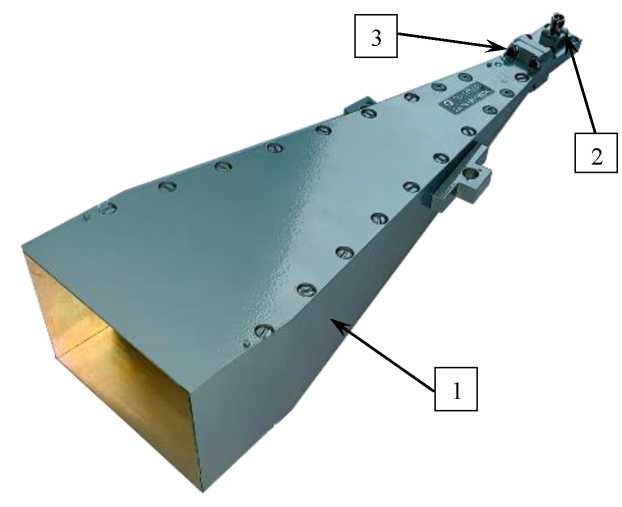

Рисунок № 7

Общие сведения

Дата публикации - 15.11.2020
Срок свидетельства - 02.11.2025
Номер записи - 178713
ID в реестре СИ - 1383593
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

П1-139/6, П1-139/5, П1-139/4, П1-139/3, П1-139/2, П1-139/1, Нет модификации, 1-139/6,

Производитель

Изготовитель - Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
Страна - РОССИЯ
Населенный пункт - г. Курск
Уведомление о начале осуществления предпринимательской деятельности - Да

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 94
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 25
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Рабочие эталоны для поверки измерительных антенн (П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
70142-18
16.01.2028
Антенны измерительные рупорные широкополосные, П6-223, П6-223М
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
70725-18
28.03.2028
Антенны измерительные магнитного поля, П6-119, П6-219
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
1 год
79452-20
02.11.2025
Рабочие эталоны для поверки измерительных антенн, П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
79450-20
02.11.2025
Антенны измерительные пирамидальные рупорные, П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
82813-21
26.08.2026
Антенны широкополосные измерительные рупорные, П6-421, П6-421М
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
85044-22
30.03.2027
Антенны измерительные логопериодические, П6-322
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
86146-22
13.07.2027
Антенны приемо-передающие магнитного и электрического поля комбинированные, П6-319
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
1 год
88003-23
25.01.2028
Антенны сверхширокополосные измерительные реконфигурируемые биконические, П6-111
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
88090-23
31.01.2028
Антенны измерительные рупорные, П6-225
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90098-23
06.10.2028
Антенны широкополосные измерительные рупорные, П6-160
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90253-23
23.10.2028
Антенны рупорные измерительные широкополосные, П6-123
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90254-23
23.10.2028
Антенны измерительные электрического поля, П6-112
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90761-23
14.12.2028
Антенны измерительные, П6-500Н
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
90801-23
19.12.2028
Антенны измерительные со съёмными модулями, П6-500В
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года
91515-24
05.03.2029
Антенны измерительные рупорные, П6-231
Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск)
ОТ
МП
2 года

Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Кто поверяет Рабочие эталоны для поверки измерительных антенн (П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ
(RA.RU.310690)
  • П1-139/6
  • П1-139/5
  • П1-139/4
  • П1-139/3
  • П1-139/2
  • П1-139/1
  • 1-139/6
  • 43 43 0 0 6 6 0
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • П1-139/1
  • П1-139/2
  • П1-139/3
  • П1-139/4
  • П1-139/5
  • П1-139/6
  • Нет модификации
  • 51 8 24 27 0 51 24 27

    Стоимость поверки Рабочие эталоны для поверки измерительных антенн (П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность рабочих эталонов П1-139/х в виде шильдика.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационных документах.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к рабочим эталонам для поверки измерительных антенн П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6

    ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

    КНПР.464316.024-01 ТУ Рабочие эталоны для поверки измерительных антенн П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6. Технические условия

    Поверка

    Поверка

    осуществляется по документу КНПР.464316.024-01 МП «Рабочие эталоны для поверки измерительных антенн П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 29 ноября 2019 года.

    Основные средства поверки:

    - анализатор электрических цепей векторный ZVA50, регистрационный номер 48355-11 в Федеральном информационном фонде;

    - генератор сигналов SMB100A с опцией В140, регистрационный номер 50188-12 в Федеральном информационном фонде;

    - ваттметр поглощаемой мощности СВЧ NRP40S, регистрационный номер 64926-16 в Федеральном информационном фонде;

    - дальномер лазерный Leica DISTO D510, регистрационный номер 53755-13 в Федеральном информационном фонде.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых рабочих эталонов П1-139/х с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.


    Изготовитель

    Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
    ИНН 4629049921
    Адрес: 305021, г. Курск, ул. К. Маркса 70Б
    Телефон (факс): 8 (4712) 39-06-32
    Web-сайт: www.skard.ru
    E-mail: info@skard.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
    Телефон (факс): 8 (495) 526-63-00
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Принцип действия рабочих эталонов П1-139/х основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

    Конструктивно рабочие эталоны П1-139/х представляют собой пирамидальные рупоры, имеющие форму усечённой пирамиды с прямоугольным основанием и вершиной, с присоединительными фланцами стандарта WR по ГОСТ РВ 51914-2002:

    • - для антенны П1 -139/1 - WR-187 (сечение 47,55*22,15 мм);

    • - для антенны П1-139/2 - WR-137 (сечение 34,85*15,799 мм);

    • - для антенны П1-139/3 - WR-90 (сечение 22,86*10,16 мм);

    • - для антенны П1-139/4 - WR-62 (сечение 15,799*7,899 мм);

    • - для антенны П1-139/5 - WR-42 (сечение 10,668*4,318 мм);

    • - для антенны П1-139/6 - WR-28 (сечение 7,112*3,556 мм).

    К присоединительному фланцу пирамидального рупора присоединен коаксиальноволноводный переход с соединителями следующих типов:

    • - соединитель типа SMA для антенн П1-139/1, П1-139/2, П1-139/3, П1-139/4;

    • - соединитель типа K для антенн П1-139/5, П1-139/6.

    Коаксиально-волноводные переходы присоединяются к присоединительным фланцам антенн П1-139/х изготовителем.

    Конструкция рабочих эталонов П1-139/х обеспечивает в широком диапазоне частот малый коэффициент стоячей волны по напряжению (далее - КСВН) и монотонную частотную зависимость коэффициента усиления. Рабочие эталоны П1-139/х используются в качестве меры коэффициента усиления. Значения коэффициентов усиления в зависимости от частоты определяются при первичной поверке и прилагаются к рабочим эталонам П1-139/х в виде графика.

    Совместно с генераторами сигналов рабочие эталоны П1-139/х могут использоваться для возбуждения электромагнитного поля с заданной плотностью потока энергии, а совместно с измерительными приёмными устройствами - для измерений плотности потока энергии.

    Общий вид рабочих эталонов П1-139/х представлен на рисунках 1 - 6.

    Схемы пломбировки рабочих эталонов П1-139/х от несанкционированного доступа представлены на рисунках 1 - 6.

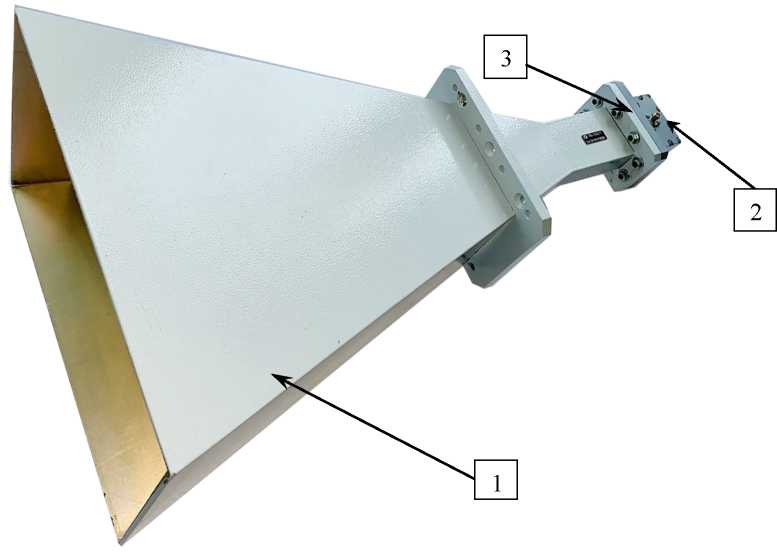

    Внешний вид. Рабочие эталоны для поверки измерительных антенн (П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6), http://oei-analitika.ru
    • 1 - рупор;

    • 2 - коаксиально-волноводный переход;

    • 3 - место пломбирования от несанкционированного доступа

      Рисунок 1 - Общий вид рабочего эталона П1-139/1 с указанием места пломбирования от несанкционированного доступа

      Внешний вид. Рабочие эталоны для поверки измерительных антенн (П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6), http://oei-analitika.ru
      • 2 - коаксиально-волноводный переход;

      • 3 - место пломбирования от несанкционированного доступа

      Внешний вид. Рабочие эталоны для поверки измерительных антенн (П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6), http://oei-analitika.ru
      Внешний вид. Рабочие эталоны для поверки измерительных антенн (П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6), http://oei-analitika.ru

    3

    2

    1

    • 1 - рупор;

    • 2 - коаксиально-волноводный переход;

    • 3 - место пломбирования от несанкционированного доступа

    Рисунок 3 - Общий вид рабочего эталона П1-139/3 с указанием места пломбирования от несанкционированного доступа

    Внешний вид. Рабочие эталоны для поверки измерительных антенн (П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6), http://oei-analitika.ru
    • 2 - коаксиально-волноводный переход;

    • 3 - место пломбирования от несанкционированного доступа

    Внешний вид. Рабочие эталоны для поверки измерительных антенн (П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6), http://oei-analitika.ru
    • 2 - коаксиально-волноводный переход;

    • 3 - место пломбирования от несанкционированного доступа

    Рисунок 5 - Общий вид рабочего эталона П1-139/5 с указанием места пломбирования от несанкционированного доступа

    Внешний вид. Рабочие эталоны для поверки измерительных антенн (П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6), http://oei-analitika.ru
    • 1 - рупор;

    • 2 - коаксиально-волноводный переход;

    • 3 - место пломбирования от несанкционированного доступа

    Рисунок 6 - Общий вид рабочего эталона П1-139/6 с указанием места пломбирования от несанкционированного доступа

    Программное обеспечение отсутствует.


    Таблица 3 - Комплектность рабочих эталонов П1-139/х

    Наименование

    Обозначение

    Количество

    Рабочий эталон для поверки измерительных антенн

    П1-139/1

    или П1-139/2

    или П1-139/3

    или П1-139/4

    или П1-139/5

    или П1-139/6

    КНПР.464316.024-01

    КНПР.464316.023-01

    КНПР.464316.019-01

    КНПР.464316.020-01

    КНПР.464316.021-01

    КНПР.464316.022-01

    1 шт.*

    1 шт.*

    1 шт.*

    1 шт.*

    1 шт.*

    1 шт.*

    Руководство по эксплуатации рабочих эталонов

    П1-139/х

    КНПР.464316.024-01 РЭ

    1 экз.

    Формуляр рабочих эталонов: **

    • - П1-139/1

    • - П1-139/2

    • - П1-139/3

    • - П1-139/4

    • - П1-139/5

    • - П1-139/6

    КНПР.464316.024-01 ФО

    КНПР.464316.023-01 ФО

    КНПР.464316.019-01 ФО

    КНПР.464316.020-01 ФО

    КНПР.464316.021-01 ФО

    КНПР.464316.022-01 ФО

    1 экз.

    1 экз.

    1 экз.

    1 экз.

    1 экз.

    1 экз.

    Методика поверки

    КНПР.464316.024-01 МП

    1 экз.

    *  - поставляется по заказу

    ** - поставляется с заказанным рабочим эталоном П1-139/х


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих частот рабочих эталонов, ГГц:

    - П1-139/1

    от 3,95 до 5,85 включ.

    - П1-139/2

    от 5,85 до 8,20 включ.

    - П1-139/3

    от 8,2 до 12,4 включ.

    - П1-139/4

    от 12,4 до 18,0 включ.

    - П1-139/5

    от 18,0 до 26,5 включ.

    - П1-139/6

    от 26,5 до 40,0 включ.

    КСВН входа, не более

    1,5

    Коэффициент усиления рабочих эталонов, дБ, не менее:

    - П1-139/1

    19,0

    - П1-139/2

    21,0

    - П1-139/3

    22,0

    - П1-139/4

    23,0

    - П1-139/5

    22,0

    - П1-139/6

    23,0

    Пределы допускаемой (при доверительной вероятности 0,95) относительной погрешности коэффициента усиления, %

    ±7,0

    Относительный уровень кроссполяризационной составляющей, дБ, не более

    -25

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры рабочих эталонов, мм, не более:

    - П1-139/1

    длина

    598,0

    ширина

    305,5

    высота

    231,5

    - П1-139/2

    длина

    564,0

    ширина

    246,0

    высота

    186,0

    - П1-139/3

    длина

    502,0

    ширина

    156,0

    высота

    205,5

    - П1-139/4

    длина

    407,5

    ширина

    152,0

    высота

    115,0

    - П1-139/5

    длина

    299,0

    ширина

    102,0

    высота

    77,0

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    - П1-139/6

    длина

    269,5

    ширина

    62,0

    высота

    82,0

    Масса рабочих эталонов, г, не более:

    - П1-139/1

    2560

    - П1-139/2

    1970

    - П1-139/3

    1440

    - П1-139/4

    1420

    - П1-139/5

    720

    - П1-139/6

    480

    Рабочие условия применения:

    - температура окружающего воздуха, °С

    от +15 до +25

    - относительная влажность окружающего воздуха при температуре +25°С, %, не более

    80

    - атмосферное давление, кПа (мм рт.ст.)

    от 86,7 до 106,7

    (от 650 до 800)


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
