Номер по Госреестру СИ: 45187-15
45187-15 Преобразователи уровня измерительные
(R82)
Назначение средства измерений:
Преобразователи уровня измерительные R82 (далее - преобразователи) предназначены для непрерывного автоматического измерения уровня жидкости, преобразования измеренного значения в цифровой сигнал и унифицированный токовый сигнал 4-20 мА.
Внешний вид.
Преобразователи уровня измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 02.12.2020
Номер записи - 133747
ID в реестре СИ - 356147
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, R82,
Производитель
Изготовитель - Фирма "MAGNETROL International N.V."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1369 дн.
Приказы РСТ, где упоминается данный тип СИ
№1509 от 2015.12.02 Об утверждении типов средств измерений
№1876 от 2016.12.09 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи уровня измерительные (R82)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "MAGNETROL International N.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23371-08 01.06.2013 |
Сигнализаторы уровня поплавковые, Modulevel EZ, Smart EZ Modulevel и EZ Modulevel Smart II Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
29578-05 |
Уровнемер радиоволновый с антенной, XR05-510A-C40 (уровнемер) RA4-A630-200 (антенна) Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
1 год | |
|
30190-05 20.11.2017 |
Уровнемеры радарные, Pulsar R05 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
30191-05 01.11.2010 |
Уровнемеры радарные волноводные, Horizon мод. Horizon 703, Horizon 704 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
1 год | |
|
31339-06 01.04.2011 |
Расходомеры-счетчики массовые, Thermatel мод. TA2 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
2 года | |
|
38263-08 16.08.2018 |
Преобразователи уровня, JUPITER Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
40502-09 01.06.2014 |
Сигнализаторы уровня емкостные, Kotron 805 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
41349-09 01.10.2014 |
Сигнализаторы уровня радарные, Eclipse 705 и Eclipse Aurora Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45185-10 01.08.2015 |
Указатели уровня магнитные, Vizual и Atlas Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45187-10 01.08.2015 |
Преобразователи уровня, R82 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
45187-15 02.12.2020 |
Преобразователи уровня измерительные, R82 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
48222-11 16.11.2026 |
Расходомеры-счетчики массовые, Thermatel Enhanced мод. TA2 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
2 года; с 2018 г. - 4 года |
|
51508-12 19.10.2017 |
Уровнемеры волноводные, Eclipse 705 и Eclipse Aurora Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
3 года |
|
51509-12 19.10.2017 |
Уровнемеры буйковые, E3 Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
4 года |
|
56134-14 15.01.2019 |
Уровнемеры акустические для сыпучих и порошкообразных сред, CONTOUR Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
3 года |
|
56140-14 15.01.2019 |
Уровнемеры волноводные, Eclipse 706 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ |
4 года |
|
69723-17 11.12.2022 |
Уровнемеры буйковые, E3 Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
70843-18 16.04.2024 |
Уровнемеры импульсные радарные, Pulsar R86 и Pulsar R96 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
72506-18 20.09.2024 |
Преобразователи уровня магнитострикционные, JUPITER JM4 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
74531-19 26.03.2024 |
Уровнемеры волноводные радарные , Eclipse 706 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
74237-19 01.03.2024 |
Преобразователи уровня, JUPITER 200 Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
79218-20 23.09.2025 |
Уровнемеры пневматические буйковые, Modulevel Фирма "MAGNETROL International N.V." (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Преобразователи уровня измерительные (R82)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи уровня измерительные (R82)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Коми ЦСМ Республика Коми |
6521 | 5661 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4800 | 5661 |
Программное обеспечение
Встроенное программное обеспечение (ПО) обеспечивает:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на жидкокристаллическом дисплее;
- вычисление уровня по результату измерений расстояний до поверхности жидкости, объема по заранее введенным характеристикам резервуара;
- формирование выходного аналогового и цифрового сигналов;
- диагностику аппаратной части преобразователя.
Исполняемый код программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики. Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей и не доступны для изменения без вскрытия корпуса и нарушения пломб.
Программное обеспечение идентифицируется путем вывода на дисплей электронного блока номера версии. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
ПО для преобразователей R82 |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
2.х |
|
Цифровой идентификатор ПО |
не отображается |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Рекомендации по метрологии Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3.2 руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователю уровня измерительным R82
-
1. ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
-
2. Техническая документация Magnetrol International N.V., Бельгия.
Поверка
Поверкаосуществляется согласно документу МП 45187-15 «Преобразователь уровня измерительный R82. Методика поверки», утвержденному ФГУП «ВНИИМС» 05 октября 2015 г.
Основные средства поверки: дальномер лазерный GLM 50 Proffesional (Госреестр 50858-12), диапазон измерений расстояний от 0,05 до 50 м, пределы допускаемой погрешности измерений ± 1,5 мм; калибратор процессов многофункциональный FLUKE-726 (Госреестр 52221-12), диапазон измерений тока от минус 24 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,0002-1изм. + 0,002 мА).
Изготовитель
Magnetrol International N.V., БельгияHeikensstraat 6, 9240 Zele, Belgie
Tel +32 (052) 45-11-11
Fax +32 (052) 45-09-93
E-Mail: info@magnetrol.be
Адрес в Интернет: www.magnetrol.com
Заявитель
Представительство компании «Магнетрол Интернэшнл» в России и СНГ
198095, Россия, г. Санкт-Петербург, ул. Маршала Говорова д. 35, офис 427
Tel/fax: +7 812 320 70 87
E-mail: info@magnetrol.ru / www.magnetrol.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия преобразователей основан на измерении интервала времени между излучением исходного импульса и получением импульса, отраженного от поверхности контролируемой среды.
Преобразователи состоят из электронного блока и антенны.
Электронный блок вырабатывает импульсы частотой 26 ГГц, которые передаются на излучающую антенну. Отраженный от поверхности контролируемой среды импульс принимается, обрабатывается в электронном блоке с помощью фильтров, которые отсеивают паразитные эхо-сигналы и фоновые шумы. Затем, с учетом высоты резервуара и положения преобразователя, вычисляется значение уровня. Измеренное значение уровня отображается на жидкокристаллическом дисплее и преобразуется в сигнал аналогового или цифрового выхода. Электронный блок заключен в корпус, состоящий из одного отсека и выполненный из литого алюминия или лексана.
В преобразователях могут использоваться антенны двух разных исполнений: короткие или длинные. Материал, из которого они изготавливаются, зависит от требований заказчика (полипропилен или тефзель).
Конфигурирование преобразователей осуществляется либо с помощью 4-кнопочной клавиатуры, расположенной на электронном блоке, либо с помощью HART-коммуникатора, поставляемого отдельно по требованию заказчика. Также для настройки преобразователей используется программное обеспечение PACTware.
Преобразователи могут выпускаться во взрывозащищенном исполнении и иметь маркировку взрывозащиты 0Ex ia IIC T4 Ga X.

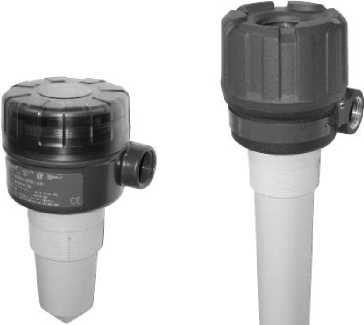

На рисунке 1 представлен общий вид преобразователей.
Корпус из Lexan' с
короткой
полипропиленовой антенной
Корпус из литого алюминия с удлиненной антенной из Tefzel"
Рисунок 1 - Общий вид преобразователей
Диапазон измерений расстояний от места монтажного соединения преобразователя
до поверхности жидкости, м от 0,38 до 12
Пределы допускаемой основной приведенной погрешности, % ± 0,05 (но не менее ±5 мм)
Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающего воздуха и контролируемой среды на 10 °С, % ± 0,05
|
Диапазон выходного сигнала постоянного тока, мА Напряжение питания постоянного тока, В, для исполнения: |
от 4 до 20 |
|
обычного взрывозащищенного Мощность, Вт, не более Диапазон температур окружающего воздуха, °С Диапазон температур контролируемой среды, °С Максимальное давление контролируемой среды, МПа |
от 16 до 36 от 16 до 28,4 1 от минус 40 до плюс 70 от минус 40 до плюс 93 1,38 |
Диапазон диэлектрической проницаемости
контролируемой среды от 1,7 до 100 (1,7 до 3; 3 до 10; 10 до 100)
Диапазон относительной влажности воздуха, % от 0 до 99 (без конденсации)
Степень защиты по ГОСТ 14254-95 IP54
Масса преобразователя с электронным блоком, кг, не более
Габаритные размеры (диаметрхвысота), мм, не более 101^376
Средний срок службы, лет, не менее
