Номер по Госреестру СИ: 30190-05
30190-05 Уровнемеры радарные
(Pulsar R05)
Назначение средства измерений:
Уровнемеры радарные Pulsar R05 (далее - уровнемеры) предназначены для измерения уровня жидкостей и суспензий.
Программное обеспечение
Программное обеспечения (ПО) выполняет вычисление уровня, расстояния до верхнего уровня (в мм, см, %), а также объем по заранее введенным характеристикам резервуара (в 33 литрах, см , м ).
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программа уров немера Pulsar R05 |
firmware |
2.2а |
4е7а |
CRC |
Защита ПО уровнемеров соответствует уровню «С» согласно М |
И 3286-2010. ПО |
уровнемеров и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и не преднамеренных изменений.

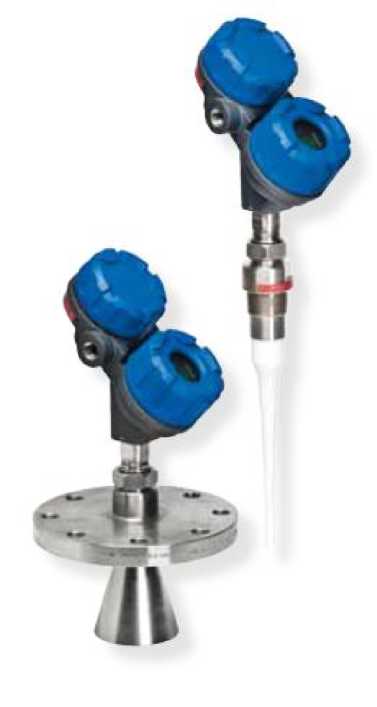

Рисунок 1 - Общий вид уровнемера с рупорной антенной (слева) и антенной типа диэлектрический стержень (справа)
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерения приведен в руководстве по эксплуатации на уровнемеры радарные Pulsar R05.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам радарным Pulsar R05ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости»
Техническая документация фирмы «Magnetrol International N.V.», Бельгия
Изготовитель
Фирма «Magnetrol International N.V.», Бельгия.
Адрес: Heikensstraat 6, B-9240 Zele, Belgie
тел. +32 (52)45-11-11
факс. +32 (52)45-09-93
E-mail: info@magnetrol.be
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер 30001-10.Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия уровнемеров основан на измерении интервала времени между излучением импульса и получением отраженного от поверхности контролируемой среды эхо-сигнала.
Конструктивно уровнемеры состоят из электронного блока и антенны.
Электронный блок вырабатывает импульсы частотой 5,8 ГГц, которые передаются на излучающую антенну. Отраженный эхо-сигнал принимается, обрабатывается в электронном блоке с помощью фильтров, которые отсеивают паразитные эхо-сигналы и фоновые шумы. Затем, с учетом высоты резервуара и положения уровнемера, вычисляется значение уровня. Измеренное значение уровня отображается на жидкокристаллическом дисплее и преобразуется в сигнал аналогового или цифрового выхода.
В уровнемерах могут использоваться антенны, имеющие разное конструктивное исполнение: рупорное (рупорные антенны 4" и 6" из тефлона) или стержневое (диэлектрический стержень из тефлона или полипропилена).
Конфигурирование уровнемеров осуществляется либо с помощью 3-х кнопочной клавиатуры, расположенной на электронном блоке, либо с помощью HART-коммутатора, поставляемого отдельно по требованию заказчика.
Уровнемеры могут поставляться во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExdIICT6 X или 0ExiaIICT4 X.
-
1. Диапазон измерений уровня1, м от 0,2 до 20
-
2. Пределы допускаемой основной приведенной погрешности измерений уровня, % от
верхнего предела диапазона измерений ±0,1 (но не менее ± 10 мм)
-
3. Пределы допускаемой дополнительной приведенной погрешности измерений уровня при
изменении температуры окружающего воздуха (в диапазоне температур от минус 20 °С до +15 °С и от +25 °С до +70 °С) и контролируемой среды (в диапазоне температур от минус 50 °С до +15 °С и от +25 °С до +200 °С) на 10 °С, % ±0,05
-
4. Пределы допускаемой дополнительной абсолютной погрешности измерений уровня от
диэлектрической проницаемости контролируемой среды2, мм
Напряжение питания постоянного тока, В
Угол излучения при использовании, градус:
-
- рупорной антенны 4" и стержневых антенн
-
- рупорной антенны 6"
Диапазон температуры окружающего воздуха для электронного блока, °С, от минус 40 до +70
Диапазон температур контролируемой среды3, °С, при использовании:
-
- рупорных антенн и стержневой антенны из тефлона от минус 50 до +200
-
- стержневой антенны из полипропилена от минус 50 до +95
-
- стержневых антенн для крепежной гайки из Kynar от минус 50 до +130
10. Максимальное давление контролируемой среды, МПа, при использовании:
-
- рупорных антенн и стержневой антенны из тефлона
-
- стержневой антенны из полипропилена
5.
6.
7.
8.
9.
25
17
4,65
5,2
11.
12.
13.
14.
15.
16.
Диапазон диэлектрической проницаемости контролируемой среды при использовании: - рупорных антенн 1,7-100 (1,7-3; 3-10; 10-100)
- стержневых антенн 2-100 (2-3; 3-10; 10-100)
Диапазон относительной влажности воздуха, % 0-99
Степень защиты оболочки по ГОСТ 14254-95 IP66
Масса электронного блока, кг
Габаритные размеры электронного блока, мм Длина антенн, мм, не более:
2,7
188х259х102
- рупорных
391
635
16
- стержневых
17. Средний срок службы, лет
Примечания
-
1 Диапазон измерений уровня зависит от исполнения антенны
-
2 При использовании уровнемера в поддиапазоне диэлектрической проницаемости не
соответствующем тому, на котором было проведено предварительное конфигурирование
-
3 Минимальная температура зависит от используемого материала уплотнения .
