Номер по Госреестру СИ: 68510-17
68510-17 Анализаторы термогравиметрические
(Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50)
Назначение средства измерений:
Анализаторы термогравиметрические моделей Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50 (далее - термоанализаторы) предназначены для измерений изменения массы твердых, порошкообразных и жидких материалов и температуры, при которой это изменение массы происходит.
Внешний вид.
Анализаторы термогравиметрические
Рисунок № 1
Внешний вид.
Анализаторы термогравиметрические
Рисунок № 2
Внешний вид.
Анализаторы термогравиметрические
Рисунок № 3
Внешний вид.
Анализаторы термогравиметрические
Рисунок № 4
Программное обеспечение
Термоанализаторы оснащены автономным программным обеспечением (ПО), позволяющим проводить настройку термоанализаторов и контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Защита автономного ПО обеспечивается средствами ОС Windows.
Идентификационные данные программного обеспечения (ПО) термоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Термоанализаторы моделей Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55 | |
Идентификационное наименование ПО |
TRIOS |
Номер версии ПО (идентификационный номер ПО) |
Не ниже 4 |
Цифровой идентификатор ПО |
59B2E619 |
Алгоритм вычисления цифрового идентификатора ПО) |
CRC32 |
Термоанализатор модели TG-HP50 | |
Идентификационное наименование ПО |
GHT-ST |
Номер версии ПО (идентификационный номер ПО |
Не ниже 3 |
Цифровой идентификатор ПО |
55FF25F3 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на правую боковую поверхность прибора в виде наклейки с изображением знака.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам термогравиметрическим моделей Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы
ГОСТ Р 8.872-2014 ГСИ. Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К
Техническая документация фирмы «TA Instruments», США
Поверка
Поверкаосуществляется по документу МП 2413-0043-2017 «ГСИ. Анализаторы термогравиметрические моделей Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2017 г.
Основные средства поверки:
-
- Набор гирь 1 мг - 5 г класса точности Е2 по ГОСТ OIML R 111-1-2009;
-
- Стандартные образцы температур и теплот фазовых переходов (комплект СОТСФ) ГСО 2312-82/2316-82;
-
- Стандартный образец термодинамических свойств ГСО 149-86 -корунд;
-
- Весы неавтоматического действия с характеристиками не хуже: дискретность 0,01 мг, Max = 20 г, 2 класс точности по ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «TA Instruments», США
Адрес: США. 159 Lukens Drive, New Castle, DE 19720
Тел.: 302-427-4000
Факс: 302-427-4001
Web-сайт: www.tainstruments.com
Заявитель
Московское представительство компании «Интертек Трейдинг Корпорейшн» Юридический адрес: 107078, г. Москва, ул.Новая Басманная д.20,кор.2 Почтовый адрес: 119333, г. Москва, Ленинский пр-т, д. 55/1, строение 2 Тел.: (495) 232-42-25, факс: (495) 232-4225
E-mail: info@intertech-corp.ru
Web-сайт: www.intertech-corp.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип измерения массы образца основан на компенсации крутящего момента равноплечных рычажных весов, на подвесах эквилибра которых прикреплены тигель с образцом и тигель сравнения. Для компенсации крутящего момента эквилибра используется катушка индуктивности. Величина тока на катушке индуктивности автоматически подбирается таким образом, чтобы эквилибр находился в нулевом положении. Ток на катушке индуктивности пропорционален массе образца.
Термоанализаторы Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55 представляет собой настольные лабораторные приборы.
Термоанализатор TGA-HP50 представляет собой напольный лабораторный прибор
Термоанализаторы состоит из весов, термостата с системой контроля температуры образца, системы контроля атмосферы образца и автоматической системы управления на базе IBM совместимого компьютера.
Система контроля атмосферы образца представляет собой встроенное программно управляемое устройство подачи двух или четырех потоков газа в термостат с возможностью автоматического их смешения и контроля расхода газов в процессе эксперимента.
Измерение изменения массы образца в термоанализаторах проводится относительно образца сравнения. Термоанализаторы оснащены специальной системой охлаждения термостата, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью.
Общий вид термоанализаторов изображен на рисунках 1 - 4.

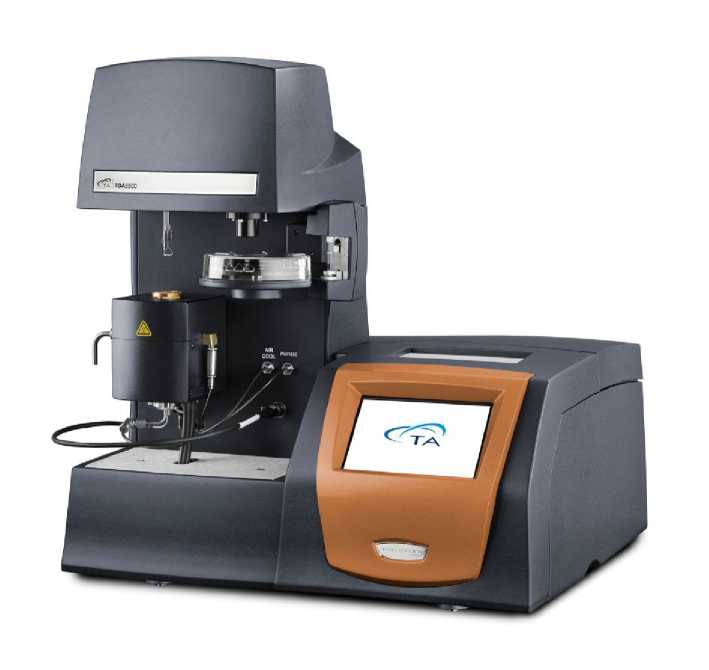

Рисунок 1 - Общий вид термоанализатора Discovery TGA 5500

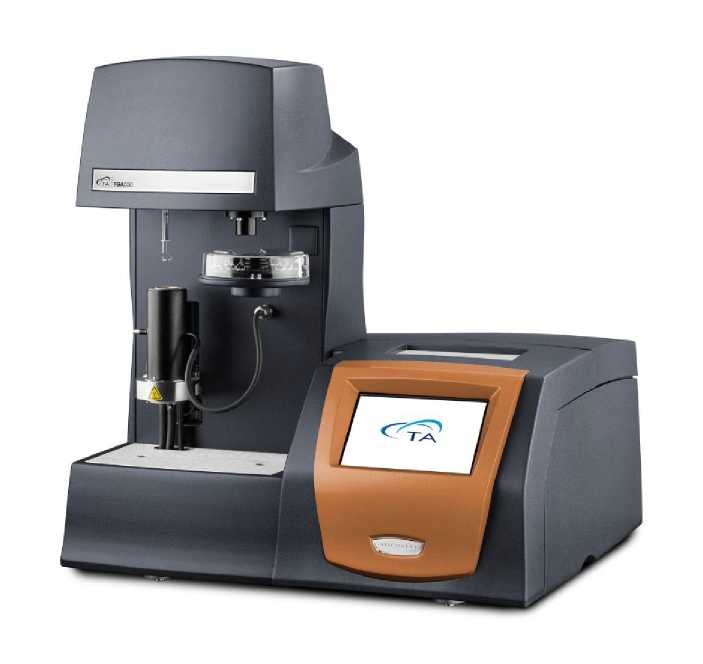

Рисунок 2 - Общий вид термоанализатора Discovery TGA 550

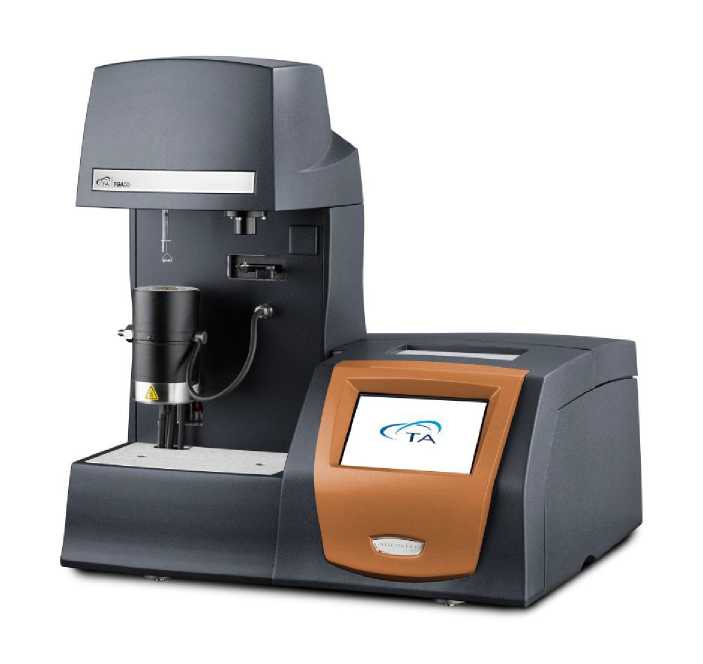

Рисунок 3 - Общий вид термоанализатора Discovery TGA 55
Рисунок 4 - Общий вид термоанализатора Discovery TGA-HP50
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Discovery TGA 5500 |
Discovery TGA 550 |
Discovery TGA 55 |
TGA-HP50 | |
Диапазон показаний температур, °С |
от +20 до +1200 |
от +20 до +1000 |
от +20 до +1000 |
от -5 до +800 |
Диапазон измерений температур, °С |
от +20 до +770 |
от +20 до +770 |
от +20 до +770 |
от +20 до +770 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
Наибольший предел взвешивания, мг |
1000 |
1000 |
1000 |
5000 |
Пределы допускаемой основной абсолютной погрешности при измерениях массы в диапазоне температуры от +15 оС до +25 оС включ., мг |
±0,02 |
±0,02 |
±0,02 |
±0,05 |
Пределы допускаемой дополнительной абсолютной погрешности при измерениях массы в диапазоне температуры св. +25 оС до +770 оС, мг |
±0,04 |
±0,04 |
±0,04 |
±0,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
Напряжение питания, В |
100-240 |
100-240 |
100-240 |
100-240 |
Частота питания, Гц |
47-63 |
47-63 |
47-63 |
47-63 |
Потребляемая мощность, кВ •А |
1,44 |
1,44 |
1,44 |
2,0 |
Масса, кг, не более |
32 |
32 |
32 |
91 |
Габаритные размеры основного блока, мм, не более |
510 |
510 |
510 |
1080 |
Глубина |
530 |
530 |
530 |
850 |
Ширина Высота |
530 |
530 |
530 |
2070 |
Средний срок службы, |
8 |
8 |
8 |
8 |
лет | ||||
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +30 |
от +15 до +30 |
от +15 до +30 |
от +15 до |
- атмосферное давления, |
+30 | |||
кПа |
от 84,0 до 106,7 |
от 84,0 до |
от 84,0 до |
от 84,0 до |
- относительная |
106,7 |
106,7 |
106,7 | |
влажность воздуха, % |
от 5 до 80 |
от 5 до 80 |
от 5 до 80 |
от 5 до 80 |
