Номер по Госреестру СИ: 81564-21
81564-21 Анализаторы динамические механические
(DMA)
Назначение средства измерений:
Анализаторы динамические механические DMA (далее - анализаторы) предназначены для измерений изменений линейных размеров образцов материалов, механических свойств, температуры фазовых переходов в условиях тепловых и механических нагрузок.
Внешний вид.
Анализаторы динамические механические
Рисунок № 1
Внешний вид.
Анализаторы динамические механические
Рисунок № 2
Внешний вид.
Анализаторы динамические механические
Рисунок № 3
Внешний вид.
Анализаторы динамические механические
Рисунок № 4
Программное обеспечение
Программное обеспечение анализаторов Discovery 850 состоит из встроенного в защищенный от записи микроконтроллер, и автономного ПО «TRIOS» под управлением операционной системой Windows персонального компьютера. Программное обеспечение анализаторов Electroforce 3200/3300 состоит только из автономного ПО «WinTest» под управлением операционной системой Windows персонального компьютера.
Встроенное ПО обеспечивает сбор данных, вычисление метрологически значимых величин, организацию связи с компьютером.
Управление процессом измерения и обработки выводимой информации в анализаторах осуществляется от IBM-совместимого персонального компьютера с помощью автономного программного обеспечения. Программным образом осуществляется настройка анализаторов, выбор режимов и установка параметров эксперимента, градуировка, управление работой, обработка выходной информации, печать и архивирование результатов измерений. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Анализаторы используют двунаправленный интерфейс USB для управления и дистанционного диагностирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО анализаторов динамических механических DMA |
Firmware (встроенное ПО) |
TRIOS |
WinTest |
Номер версии (идентификационный номер) ПО анализаторов динамических механических DMA |
не ниже V2017.0.0 |
не ниже 5.0.0.0 |
не ниже 8.0 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на измерительный блок анализатора путем гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документах:Руководство по эксплуатации анализаторов динамических механических DMA Discovery 850, глава 3;
Руководство по эксплуатации анализаторов динамических механических
DMA Electroforce 3200, глава 5;
Руководство по эксплуатации анализаторов динамических механических
DMA Electroforce 3300, глава 5.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам динамическим механическим DMAПриказ Федерального агентства по техническому регулированию и метрологии № 2840 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Принцип действия анализаторов основан на измерении изменений линейных размеров образца, или его деформации, вызванных изменением его температуры и (или) механической, статической или динамической нагрузки. Анализаторы представляют собой автоматизированный аппаратный комплекс, внешний вид представлен на рисунках 1-3.
Анализаторы состоят из:
-
- измерительного блока, в состав которого входят блок сбора результатов измерений и система управления измерительной электроникой и электропитанием, системы, позволяющей с помощью электромотора создать необходимую механическую нагрузку, устройство измерений температуры, устройство измерений линейных размеров, устройство измерений силы и устройство измерений частоты, воздействующей на образец силы;
-
- термостата;
-
- охлаждающего устройства;
-
- вспомогательного оборудования (персонального компьютера).
Анализаторы выпускаются в следующих модификациях: Discovery 850, Electroforce 3200 и Electroforce 3300, которые отличаются диапазоном измеряемых температур, диапазоном измеряемой силы, приложенной к образцу, максимальными значениями длины и диаметра измеряемых образцов, а также габаритными размерами и массой.
Вертикально расположенное устройство изменений температуры, реализующее индуктивный принцип нагрева и охлаждение жидким азотом, предназначено для обеспечения рабочего диапазона температуры исследуемого образца в соответствии с программой измерений. Температура исследуемого образца может измеряться термометрами сопротивления Pt100 или термопарой типа К в зависимости от комплектации анализатора. Измерительная система предназначена для измерения и регистрации изменений линейных размеров образца и представляет собой оптический энкодер для модели Discovery 850 для модификации Discovery 850 и преобразователь смещения LVDT для модификаций Electroforce 3200 и Electroforce 3300.
Система электромотора передает на образец механические нагрузки с неограниченным числом шагов деформации и обеспечивает возможность поддержания постоянной нагрузки или режима «быстрой» деформации.
Конструкция анализаторов позволяет определять параметры деформации, температуру фазовых переходов, силу и частоту динамической нагрузки, а также предусмотрена возможность работы в режиме деформации. Образцы могут представлять собой бруски, цилиндры, трубки, пленку и волокно. При наличии специальной ванночки, которой анализаторы комплектуются опционально, возможно определять динамико-механические свойства гелей или вязких жидкостей. Пломбирование анализаторов не производится.
Общий вид анализаторов приведен на рисунках 1-3. На рисунке 4 приведены различные типы охлаждающих устройств, которыми могут комплектоваться анализаторы, в
зависимости от температурного диапазона.

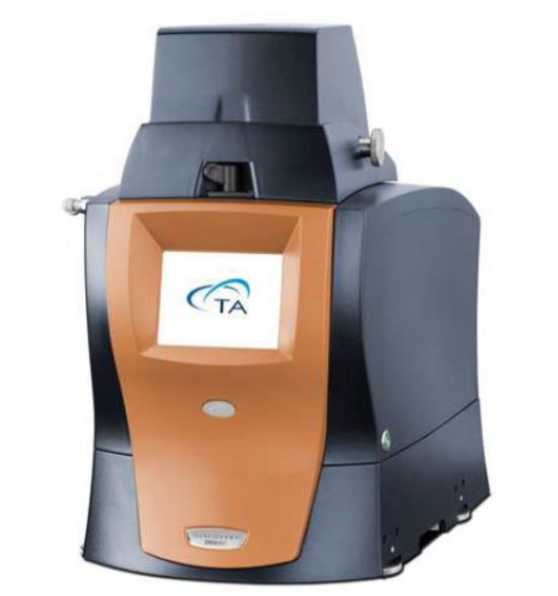

Рисунок 1 - Общий вид измерительного блока анализатора динамического механического
DMA Discovery 850

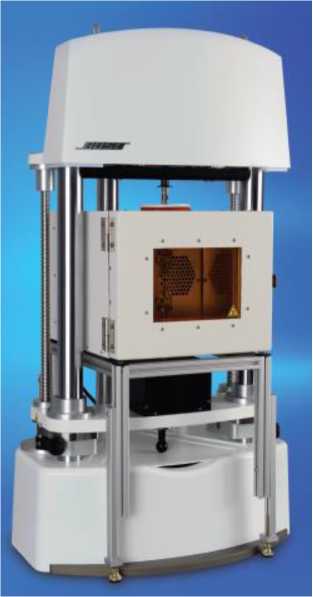

Рисунок 2 - Общий вид измерительного блока анализатора динамического механического DMA Electroforce 3200
Рисунок 3 - Общий вид измерительного блока анализатора динамического механического DMA Electroforce 3300

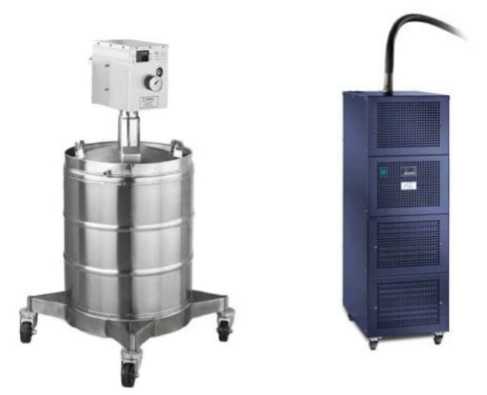

Рисунок 4 - Общий вид различных охлаждающих устройств
Таблица 4 - Комплектность анализаторов динамических механических DMA
Наименование |
Обозначение |
Количество | |
DMA Discovery 850 |
DMA Electroforce 3200/3300 | ||
Анализатор динамических механических DMA в составе: - измерительный блок |
в зависимости от модификации и/или исполнения |
1 шт. |
1 шт. |
- термостат |
1 шт. |
1 шт. | |
- охлаждающее устройство |
1 шт. |
1 шт. | |
- ПК |
1 шт. |
1 шт. | |
Руководство по эксплуатации |
- |
1 экз. |
1 экз. |
Формуляр |
- |
1 экз. |
1 экз. |
Методика поверки |
МП 2416-0047-2020 |
1 экз. |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Discovery 850 |
Electroforce 3200 |
Electroforce 3300 | |
Диапазон измерений линейных размеров образцов, мм |
от 0,005 до 25 |
от 0,01 до 35 | |
Пределы допускаемой относительной погрешности измерений линейных размеров, % |
±3 | ||
Диапазон измерений температуры, °С |
от -150 до +600 |
от -150 до +350 | |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±2 | ||
Диапазон измерений нагрузки, Н |
от 0,0005 до 18 |
от 0,001 до 500 |
от 3 до 1000 |
Пределы допускаемой относительной погрешности измерений нагрузки, % |
±3 | ||
Диапазон измерений частоты изменений линейных размеров образцов, Гц |
от 1 до 100 |
от 1 до 40 | |
Пределы допускаемой относительной погрешности измерений частоты изменений |
±1 |
Наименование характеристики |
Значение | ||
Discovery 850 |
Electroforce 3200 |
Electroforce 3300 | |
линейных размеров образцов % |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Discovery 850 |
Electroforce 3200 |
Electroforce 3300 | |
Среда измерений |
инертная, окислительная, | ||
восстановительная | |||
Диапазон показаний частоты изменений линейных размеров образцов, Гц |
от 0,001 до 200 |
от 0,00001 до 100 |
от 0,0001 до 75 |
Скорость изменения температуры при нагреве и охлаждении, °С/мин. *) |
от 0,001 до 50 | ||
Напряжение питания от сети постоянного тока, В |
от 198 до 242 | ||
Потребляемая мощность, В^А, не более |
1440 |
2500 |
3500 |
Наработка на отказ, ч, не менее |
10000 | ||
Средний срок службы, лет |
8 | ||
Габаритные размеры, мм, не более: | |||
-высота |
470 |
579 |
620 |
-ширина |
380 |
518 |
437 |
-глубина |
685 |
1051 |
1232 |
Масса, кг, не более |
34 |
104 |
168 |
Условия эксплуатации: - температура воздуха, °С |
от +15 до +25 | ||
- относительная влажность воздуха, % |
от 40 до 80 | ||
- атмосферное давление, кПа |
от 98,3 до 104,3 |
*) для точного поддержания скорости нагрева/охлаждения необходима система охлаждения, которая поставляется опционально
