Номер по Госреестру СИ: 68292-17
68292-17 Калориметры дифференциальные сканирующие
(Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25)
Назначение средства измерений:
Калориметры дифференциальные сканирующие моделей Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 (далее калориметры), предназначены для измерений термодинамических характеристик (температура, удельная теплота фазовых переходов, удельная теплоемкость) твердых и порошкообразных материалов.
Внешний вид.
Калориметры дифференциальные сканирующие
Рисунок № 1
Внешний вид.
Калориметры дифференциальные сканирующие
Рисунок № 2
Внешний вид.
Калориметры дифференциальные сканирующие
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 10.08.2022
Номер записи - 159936
ID в реестре СИ - 382336
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модели Discovery DSC 25, Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25, Discovery DSC 25,
Производитель
Изготовитель - Фирма "TA Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1714 от 2017.08.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Калориметры дифференциальные сканирующие (Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "TA Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27527-04 01.08.2009 |
Термоанализаторы совмещенные дифференциальные, SDTQ600 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27527-09 27.11.2019 |
Термоанализаторы совмещенные дифференциальные, SDTQ600 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
27528-04 01.08.2009 |
Анализаторы термомеханические, TMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27560-04 01.09.2009 |
Анализаторы термогравиметрические, TGA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27605-04 01.09.2009 |
Анализаторы динамические механические, DMAQ800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27678-04 01.10.2009 |
Калориметры дифференциальные сканирующие, DSC Q-series Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27678-07 08.06.2017 |
Калориметры дифференциальные сканирующие, DSC Q-series Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
31224-06 01.04.2011 |
Анализаторы динамические механические, RSA III Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
41348-09 01.10.2014 |
Анализаторы термогравиметрические, TGA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43298-09 20.02.2020 |
Анализаторы динамические механические, DMAQ800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43299-09 20.02.2020 |
Анализаторы термомеханические, TMA, мод. TMAQ400EM и TMAQ400 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47027-11 26.05.2026 |
Дилатометры закалочные и деформирующие, DIL 805 A/D Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
53199-13 11.04.2018 |
Калориметры дифференциальные сканирующие, Discovery DSC Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
65029-16 09.09.2021 |
Анализаторы термогравиметрические, VTI-SA+ Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65714-16 23.11.2026 |
Анализаторы динамические механические, RSA-G2 и DMA Q800 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66088-16 21.12.2026 |
Дилатометры, DIL801, DIL802, DIL803, DIL801L, DIL802L, DIL803L Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68292-17 10.08.2022 |
Калориметры дифференциальные сканирующие, Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68510-17 05.09.2022 |
Анализаторы термогравиметрические, Discovery TGA 5500, Discovery TGA 550, Discovery TGA 55, TGA-HP50 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71385-18 01.06.2024 |
Термоанализаторы синхронные, Discovery SDT 650 Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
81564-21 13.04.2026 |
Анализаторы динамические механические, DMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82706-21 26.08.2026 |
Анализаторы термомеханические, Discovery TMA Фирма "TA Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Калориметры дифференциальные сканирующие (Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 1 | 3 | 0 | 4 | 1 | 3 |
Стоимость поверки Калориметры дифференциальные сканирующие (Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
5326 | 5326 |
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в калориметре осуществляется IBM-совместимым персональным компьютером с помощью специального программного обеспечения (ПО). Программным образом осуществляется настройка калориметра, выбор режимов и установка параметров эксперимента, градуировка калориметра на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Калориметр использует двунаправленный интерфейс TCP/IP для управления и дистанционного диагностирования.
Автономное ПО калориметров предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования и дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на экран персонального компьютера наименования. Версия автономного ПО можно узнать, открыв панель менеджера уведомлений «Notification Manager», раздел «Application».
Защита автономного (внешнего) ПО обеспечивается средствами ОС Windows.
Идентификационные данные автономного программного обеспечения(ПО) приведены в таблице 1
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TRIOS |
|
Номер версии ПО (идентификационный номер ПО) |
Не ниже 4.01 |
|
Цифровой идентификатор ПО |
60DC4727 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью калориметра.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на правую боковую поверхность прибора в виде наклейки с изображением знака.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калориметрам дифференциальным сканирующим моделей Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25
ГОСТ 8.141-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температур от 273,15 до 700 К
ГОСТ Р 8.872-2014 ГСИ. Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К Техническая документация фирмы «TA Instruments», США
Поверка
Поверкаосуществляется по документу МП 2413-0046-2017 «Калориметры дифференциальные сканирующие моделей Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 . Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2017 г.
Основные средства поверки:
-
- Мегаомметр М4100/1 (Регистрационный № 57409-14)
-
- Стандартные образцы температур и теплот фазовых переходов ГСО 2312-82 / 2316-82
-
- Стандартные образцы термодинамических свойств ГСО 149-86 -корунд
-
- Весы неавтоматического действия 2 класс точности по ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «TA Instruments», США
Адрес: США. 159 Lukens Drive, New Castle, DE 19720
Телефон: 302-427-4000 Факс: 302-427-4001
Web-сайт: www.tainstruments.com
Заявитель
Московское представительство компании «Интертек Трейдинг Корпорейшн» Юридический адрес :107078, Москва, ул.Новая Басманная д.20,кор.2 Почтовый адрес :119333, Москва, Ленинский пр-т, д. 55/1, строение 2 Телефон: (495) 232-42-25, Факс: (495) 232-4225
E-mail: info@intertech-corp.ru
Web-сайт: www.intertech-corp.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Принцип действия калориметра основан на регистрации во времени сигнала датчика, измеряющего разность тепловых потоков между 2-мя чашками, одна из которых заполнена образцом, при их одновременном регулируемом по скорости нагревании в печи до заданной температуры, контролируемой датчиком PT100. Интеграл от разности тепловых потоков по температуре в пересчете на единицу массы дает удельную теплоту фазового перехода.
Принцип измерения температуры фазовых переходов основан на определении на кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией.
Калориметры представляют собой моноблочный настольный лабораторный прибор.
Калориметры состоят из калориметрической ячейки, системы контроля температуры образца, системы контроля атмосферы образца, автоматической системы смены тиглей (опционально), управляющего блока с сенсорным экраном и автоматической системы управления на базе IBM совместимого компьютера.
Система контроля атмосферы образца представляет собой встроенное программно управляемое устройство подачи двух различных газов в калориметрическую ячейку с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.
Измерение теплового потока в калориметрах проводится одновременно для исследуемого образца и образца сравнения. Калориметры оснащены специальной системой охлаждения печи, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью. Общий вид калориметров изображен на Рисунках 1 - 3.

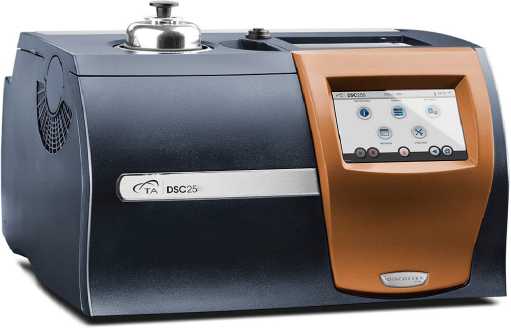

Рисунок 1- Общий вид DSC 25

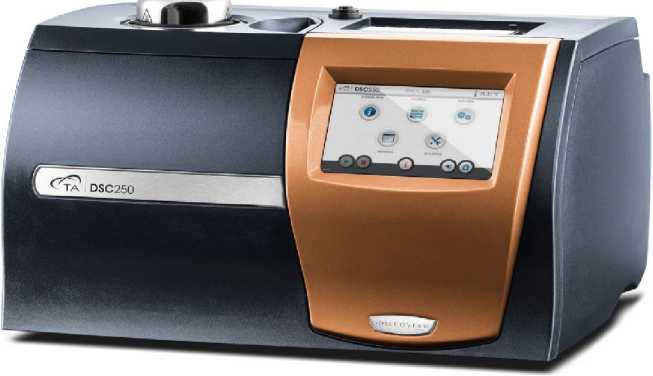

Рисунок 2- общий вид DSC 250

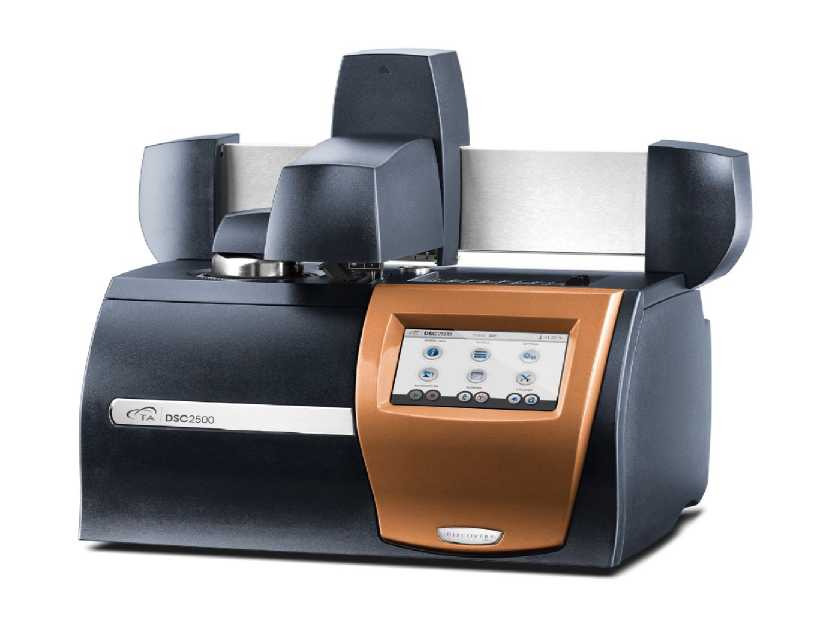

Рисунок 3- Общий вид DSC 2500
С точки зрения технической конструкции и состава встроенного ПО калориметры серии Discovery DSC 2500, DSC 250 и DSC 25 являются абсолютно идентичными. Различия заключаются в задействованных модулях встроенного ПО.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Калориметр дифференциальный сканирующий |
Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 |
1 шт |
|
Руководство по эксплуатации |
1 шт | |
|
Методика поверки |
МП 2413-0046-2017 «Калориметры дифференциальные сканирующие моделей Discovery DSC 2500, Discovery DSC 250, Discovery DSC 25 . Методика поверки» |
1 шт |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Discovery DSC 2500 |
Discovery DSC 250 |
Discovery DSC 25 | |
|
Диапазон показаний температур, °С |
от -180 до |
от -180 до |
от -180 до |
|
+725 |
+725 |
+725 | |
|
Диапазон измерений температур, °С |
от 30 до +725 |
от 30 до +725 |
от 30 до +725 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,8 |
±0,8 |
±0,8 |
|
Диапазон измерений удельной теплоты, кДж/кг |
от 10 до 1000 |
от 10 до 1000 |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений удельной теплоты, % |
±1,0 |
±1,0 |
±1,0 |
|
Диапазон измерений удельной теплоемкости, |
от 150 до |
от 150 до |
от 150 до |
|
Дж/(кгК) |
2500 |
2500 |
2500 |
|
Пределы допускаемой относительной | |||
|
погрешности измерений удельной теплоемкости, % |
±2,0 |
±2,0 |
±2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Напряжение питания, В |
100-240 |
100-240 |
100-240 |
|
Частота питания, Гц |
47-63 |
47-63 |
47-63 |
|
Потребляемая мощность, кВ •А |
1,44 |
1,44 |
1,44 |
|
Масса, кг, не более |
32 |
32 |
32 |
|
Габаритные размеры основного блока, мм, не более Глубина |
510 |
510 |
510 |
|
Ширина |
530 |
530 |
530 |
|
Высота |
530 |
530 |
530 |
|
Средний срок службы, лет |
8 |
8 |
8 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +30 |
от +15 до +30 |
от +15 до+ 30 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
от 84 до 106,7 |
от 84 до 106,7 |
|
- относительная влажность , % |
от 5 до 80 |
от 5 до 80 |
от 5 до 80 |
