Номер по Госреестру СИ: 66088-16
66088-16 Дилатометры
(DIL801, DIL802, DIL803, DIL801L, DIL802L, DIL803L)
Назначение средства измерений:
Дилатометры модификации DIL801, DIL802, DIL803, DIL801L, DIL802L, DIL803L (далее дилатометры) предназначены для измерения температуры, абсолютного удлинения и теплового коэффициента линейного расширения (далее ТКЛР) образцов из твердых
и пастообразных материалов в условиях тепловых нагрузок в диапазоне температуры от минус 160 до плюс 2300 °С.
Внешний вид.
Дилатометры
Рисунок № 1
Внешний вид.
Дилатометры
Рисунок № 2
Внешний вид.
Дилатометры
Рисунок № 3
Внешний вид.
Дилатометры

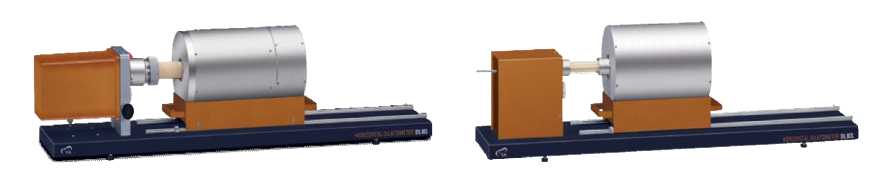

Рисунок № 4
Внешний вид.
Дилатометры
Рисунок № 5
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в дилатометрах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка дилатометров, выбор режимов и установка параметров эксперимента, градуировка дилатометров по стандартным образцам, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Дилатометры используют двунаправленный интерфейс USB для управления и дистанционного диагностирования.
Таблица идентификационных данных программного обеспечения для дилатометров модификации DIL801, DIL802, DIL803, DIL801L, DIL802L, DIL803L «WinTA 10.0».
Таблица 1
Идентификационные данные (признаки) |
Значения |
1 |
2 |
Идентификационное наименование ПО |
WinTA |
Номер версии (идентификационный номер) ПО |
10.0 |
Уровень защиты ПО «WinTA 10.0» от непреднамеренных и преднамеренных изменений «средний», согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус дилатометра любым способом , обеспечивающим сохранность знака утверждения типа в течение всего срока службы дилатометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дилатометрам модификации DIL801, DIL802, DIL803, DIL801L, DIL802L, DIL803L
Приказ Росстандарта № 21 от 19.01.2016 «Об утверждении государственной поверочной схемы средств измерений температурного коэффициента линейного расширения твердых тел от 0,0140-6 до 10040-6 K-1 для диапазона температуры от 90 до 3000 K
Техническая документация фирмы «TA Instruments», США.
Поверка
Поверкаосуществляется по документу МП 2416-0031-2016 «Дилатометры модификации DIL801, DIL802, DIL803, DIL801L, DIL802L, DIL803L. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 01 июня 2016 г.
Знак поверки наносится на свидетельство о поверке в виде голографической наклейки и (или) оттиска поверительного клейма.
Основные средства поверки:
- Преобразователь термоэлектрический платинородий- платиновый типа ППО
рабочий эталон первого разряда по ГОСТ 8.558-2009;
- Преобразователь термоэлектрический платинородий- платинородиевый типа ПРО
рабочий эталон первого разряда по ГОСТ 8.558-2009
- Эталонные термометры сопротивления ЭТС 100, рабочие эталоны 3- го разряда по
ГОСТ 8.558-2009;
- Система поверки термопреобразователей автоматизированная АСПТ (Регистра
ционный номер №19973-06) зав. № 22-368, диапазон измерений минус 300 до плюс 300 мВ пределы допускаемой основной абсолютной погрешности ±(5’ 10-5 ’| U | + 2) мкВ
-
- Пирометр инфракрасный модели IS 12 рабочий эталон 1-ого разряда по
ГОСТ 8.558-2009
-
- Государственный рабочий эталон единицы температурного коэффициента линейного расширения твердых тел в диапазоне от 0,05 *10-6 до 27,00*10-6К-1 в диапазоне температуры от 90 до 2800 К (Регистрационный номер № 3.1.ZZB.0158.2016).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Фирма «TA Instruments», США
Адрес: 159, Lukens Drive, New Castle, DE 19720, USA
www.tainstruments.com ; www.intertech-corp.ru
Заявитель
Московское представительство «Интертек Трейдинг Корпорейшн»
ИНН 9909004658
Юридический адрес: 107078, г. Москва, ул. Новая Басманная, дом 20, корп. 2
Почтовый адрес: 119333, г. Москва, Ленинский проспект, дом 55/1, стр. 2
Тел.: (495) 232-42-25
E-mail: info@intertech-corp.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева»(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: Россия, 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, www.vniim.ru
Принцип действия дилатометра заключается в следующем: исследуемый образец помещается в держатель образца внутри печи дилатометра и фиксируется толкателем. Далее производится нагрев или охлаждение образца по заданной температурной программе, а изменение в длине образца передается с помощью толкателя на датчик перемещения (LVDT) Дилатометры представляют собой автоматизированный аппаратный комплекс, внешний вид представлен на рисунках 1, 2 и 3
Дилатометры состоят из:
-
- измерительного блока, в состав которого входят устройство измерений температуры и устройство измерений линейных размеров образцов.
-
- блока сбора данных измерений и системы управления измерительной электроникой и электропитанием;
-
- вспомогательного оборудования.
Дилатометры используют для определения изменений линейных размеров и ТКЛР материалов.
Образцы (твердые тела, жидкости, порошок, сыпучие материалы, пленки и нити), лежащие в держателе, линейно нагревают или охлаждают.
Дилатометры оснащены специальной системой охлаждения, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью.
Модификации дилатометров без индекса «L» комплектуются защитной колбой для измерительной системы, что позволяет проводить измерения под вакуумом или в инертном газе.
В дилатометрах модификации DIL801 и DIL801L реализован метод прямых измерений абсолютного удлинения образцов. В модификациях DIL802 и DIL802L применяется дифференциальный метод измерения абсолютного удлинения образцов. А в модификациях

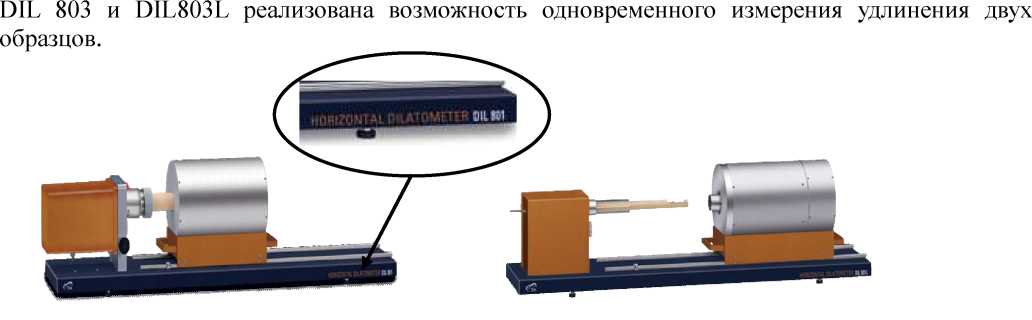

Рисунок 1 - Внешний вид дилатометров DIL801 и DIL801L (справа)

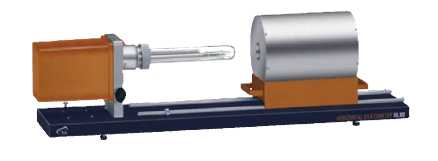

Рисунок 2 - Внешний вид дилатометров DIL802 и DIL802L (справа)

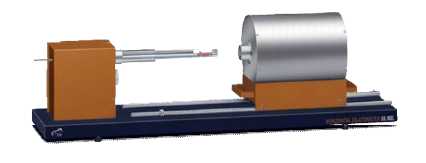

Рисунок 3 - Внешний вид дилатометров DIL803 и DIL803L (справа)

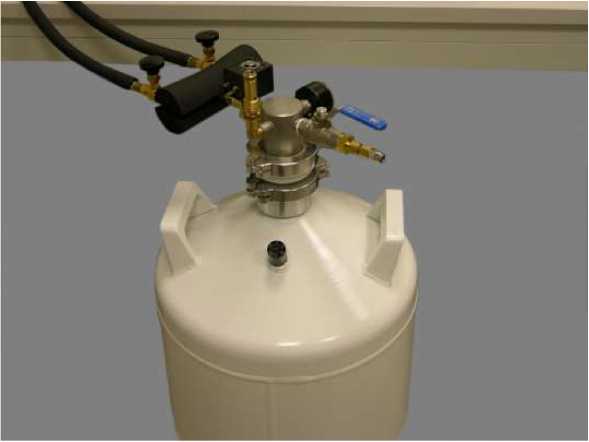

Рисунок 4 - Внешний вид охлаждающего устройства
Таблица 2
Наименование характеристик |
Значение характеристик | |||||
DIL801 |
DIL802 |
DIL803 |
DIL801L |
DIL802L |
DIL803L | |
Диапазон измерений температуры*, °С: |
от - 160 до + 2300 |
от - 160 до + 2300 |
от - 160 до + 2300 |
от - 160 до + 1650 |
от - 160 до + 1650 |
от - 160 до + 1650 |
Пределы допускаемой абсолютной погрешности измерения температуры, °С:
|
±3,0 ±12,0 | |||||
Диапазон измерений абсолютного удлинения образцов, мм |
от 0 до 1 | |||||
Пределы допускаемой относительной погрешности измерения абсолютного удлинения образцов, % |
±1 | |||||
Диапазон измерений ТК-6ЛР-о1 бразцов, 10АК-1 |
от 0,11 до 26,34 | |||||
Пределы допускаемой абсолютной погрешности измерения ТКЛР образцов, 10-7^К-1 |
±3 | |||||
Разрешение, нм |
10 | |||||
Максимальное значение длины образца, мм, не более |
50 |
Наименование характеристик |
Значение ха |
рактеристик | ||||
DIL801 |
DIL802 |
DIL803 |
DIL801L |
DIL802L |
DIL803L | |
Максимальное значение диаметра образца, мм, не более |
20 |
10 |
10 |
14 |
7 |
7 |
Скорость нагрева /охлаждения образцов, °С/мин |
от 0,1 до 150 | |||||
Потребляемая мощность, В •А, не более |
4000 | |||||
Напряжение питания, В |
220±10 | |||||
Частота питающего напряжения, Гц |
50/60 | |||||
Габаритные размеры, мм, не более Длина Ширина Высота |
1550 310 740 | |||||
Средний срок службы, лет |
8 | |||||
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +18 до +28 от 40 до 80 от 98,3 до 104,3 |
*) В зависимости от комплектации. Отметка о поддиапазоне измерений из указанного диапазона
указывается в руководстве по эксплуатации.
