Номер по Госреестру СИ: 68336-17
68336-17 Источники микропотоков газов и паров
(ИМ-ГП)
Назначение средства измерений:
Источники микропотоков газов и паров ИМ-ГП (далее - ИМ-) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации компонента в газовых средах рабочим эталонам 2-го разряда
и рабочим средствам измерений в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Источники микропотоков газов и паров ИМ-ГП являются мерами 1-го разряда в соответствии с ГОСТ 8.578-2014.

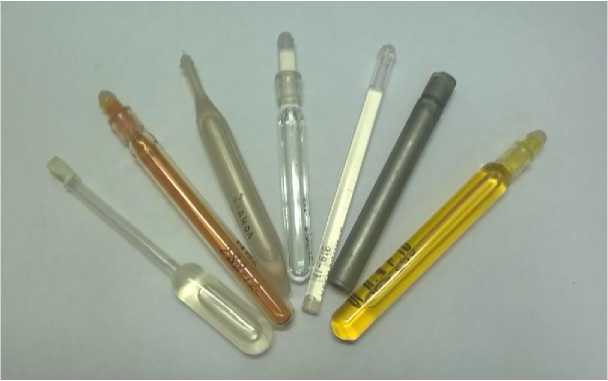

Внешний вид.
Источники микропотоков газов и паров
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на паспорт и контейнер (упаковку), в котором хранится ИМ.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам микропотоков газов и паров ИМ-ГП
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Источники микропотоков газов и паров ИМ-ГП. Технические условия ШДЕК 418319.011 ТУ
Поверка
Поверкаосуществляется по документу МП 242-2098-2017 «Источники микропотоков газов и паров ИМ-ГП. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 апреля 2017 г.
Основные средства поверки:
- Государственный первичный эталон единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011 или вторичный эталон по ГОСТ 8.578-2014;
относительное СКО среднего арифметического показаний, не более:
при производительности ИМ Gh < 1,0 мкг/мин 2 %,
при производительности ИМ Gh > 1,0 мкг/мин 1,5 %.
- генератор газовых смесей термодиффузионного типа ГГС модификаций ГГС-Т или ГГС-К ((регистрационный № 62151-15) в комплекте с эталонами сравнения: источники микропотоков газов и паров ИМ-ЭС компонентов, приведенных в таблице 1, по ГОСТ 8.578-2014; границы относительной погрешности ИМ-ЭС при Р = 0,95 ±(1,5 - 3) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство в виде наклейки.
Изготовитель
Общество с ограниченной ответственностью «МОНИТОРИНГ»
(ООО «МОНИТОРИНГ»)
ИНН 7810728739
Адрес: 196247 Россия, Санкт-Петербург, проспект Новоизмайловский, д. 67, корп. 2, пом. 5Н, лит. А, тел: (812) 251-56-72
Телефон: (812) 251-56-72, факс: (812) 327-97-76
Web-сайт: www.ooo-monitoring.ru; E-mail: info@ooo-monitoring.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия - термодиффузионный.
ИМ представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (масса вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.
Массовая концентрация компонента в газовой смеси (С в мг/м3), получаемой с помощью генератора в комплекте с ИМ рассчитывается по формуле C=G/Q, где G - значение производительности ИМ, приведенное в паспорте, мкг/мин; Q - значение объемного расхода газа-разбавителя, задаваемое на генераторе, дм3/мин.
ИМ различаются веществом, температурой применения и конструктивным исполнением.
В зависимости от количества номинальных значений температуры и соответствующих значений производительности ИМ относятся к однозначным или многозначным ИМ.
Конструктивно ИМ могут быть выполнены в виде фторопластовой трубки, ампулы, металлического или стеклянного резервуара с фторопластовой насадкой, металлического резервуара с внутренней газопроницаемой трубкой или полиэтиленовой пипетки.
Общий вид ИМ представлен на рисунке 1.
Пломбирование ИМ не предусмотрено.
Рисунок 1 - Общий вид источников микропотоков газов и паров ИМ различных конструктивных исполнений
Программное обеспечение отсутствует.
Таблица 4 - Комплектность ИМ
Наименование |
Обозначение |
Количество |
Источник микропотоков газов и паров ИМ |
ШДЕК 418319.011 |
1) |
Контейнер |
- |
1 шт. |
Паспорт |
ШДЕК 418319.011 ПС |
1 экз. |
Свидетельство о поверке |
- |
1 экз. |
Примечание: 1) исполнение, производительность, количество ИМ (в партии или единичные экземпляры) определяется при заказе |
1 Диапазоны производительности ИМ, номинальное значение температуры (Тн, °С) и температурный коэффициент (а, град-1), метрологические характеристики приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики ИМ
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, -1 град-1 |
Номер конструкторского документа |
ИМ-ГП-00- М- Г1 |
Диоксид азота NO2 |
30,0 35,0 |
Г1 Г1 |
от 0,2 до 3 от 0,5 до 4 |
0,032 |
ШДЕК.418319.011 |
ИМ-ГП-01 - О - Г2 |
Диоксид азота NO2 |
30,0 |
Г2 |
от 3 до 6 |
0,032 |
ШДЕК.418319.011-01 |
ИМ-ГП-03 - М- А2 |
Сероводород H2S |
30,0 35,0 |
А2 А2 |
от 0,7 до 3 от 2 до 4 |
0,029 |
ШДЕК.418319.011-02 |
Диоксид серы SO2 |
30,0 |
А2 |
от 0,5 до 6 | |||
ИМ-ГП-05- М - А2 |
35,0 |
А2 |
от 5 до 9 |
0,029 |
ШДЕК.418319.011-03 | |
40,0 |
А2 |
от 5 до 12 | ||||
Аммиак NH3 |
30,0 |
А2 |
от 0,6 до 4 | |||
ИМ-ГП-06 -М - А2 |
35,0 |
А2 |
от 3 до 7 |
0,032 |
ШДЕК.418319.011-04 | |
40,0 |
А2 |
от 2 до 7 | ||||
60,0 |
А2 |
от 0,1 до 1 | ||||
ИМ-ГП-07 - М -А2 |
Этилмеркаптан C2H5SH |
70,0 80,0 |
А2 А2 |
от 0,5 до 2 от 1 до 8 |
0,032 |
ШДЕК.418319.011-05 |
100,0 |
А2 |
от 2 до 20 | ||||
120,0 |
А2 |
от 10 до 35 | ||||
ИМ-ГП-08 - М - Г1 |
Хлор C12 |
30,0 35,0 |
Г1 Г1 |
от 0,2 до 3 от 0,5 до 5 |
0,032 |
ШДЕК.418319.011-06 |
ИМ-ГП-09 - М- А2 |
Хлор C12 |
30,0 35,0 |
А2 А2 |
от 3 до 10 от 10 до 15 |
0,032 |
ШДЕК.418319.011-07 |
ИМ-ГП-10 - М - Б |
Акрилонитрил |
80,0 |
Б |
от 0,6 до 3 |
0,032 |
ШДЕК.418319.011-159 |
CH3CHCN |
90,0 |
Б |
от 2 до 6 | |||
50,0 |
А2 |
от 0,1 до 0.2 | ||||
60,0 |
А2 |
от 0,1 до 1 | ||||
ИМ-ГП-11 - М- А2 |
Ацетон |
70,0 |
А2 |
от 0,7 до 5 |
0,032 |
ШДЕК.418319.011-08 |
CH3COOH3 |
80,0 |
А2 |
от 0,7 до 5 | |||
90,0 |
А2 |
от 4 до 10 | ||||
100,0 |
А2 |
от 10 до 20 | ||||
Ацетон CH3COOH3 |
80,0 |
Б |
от 4 до 9 | |||
ИМ-ГП-12 - М - Б |
90,0 |
Б |
от 9 до 12 |
0,032 |
ШДЕК.418319.011-09 | |
100,0 |
Б |
от 12 до 20 | ||||
ИМ-ГП-13 - М - Б |
Ацетонитрил |
80,0 |
Б |
от 1 до 4 |
0,032 |
ШДЕК.418319.011-112 |
CH3CN |
100,0 |
Б |
от 4 до 10 |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
50,0 |
А2 |
от 0,1 до 0,5 | ||||
60,0 |
А2 |
от 0,1 до 1,5 | ||||
ИМ-ГП-14 - М- А2 |
Бензол |
70,0 |
А2 |
от 0,1 до 2 | ||
C6H6 |
80,0 |
А2 |
от 0,1 до 5 |
0,032 |
ШДЕК.418319.011-10 | |
90,0 |
А2 |
от 4 до 15 | ||||
100,0 |
А2 |
от 15 до 30 | ||||
Бензол СбНб |
80,0 |
Б |
от 2 до 8 | |||
ИМ-ГП-15 - М - Б |
90,0 |
Б |
от 8 до 20 |
0,032 |
ШДЕК.418319.011-11 | |
100,0 |
Б |
от 20 до 30 | ||||
80,0 |
А2 |
от 0,1 до 0,6 | ||||
ИМ-ГП-16 - М - А2 |
Бутанол |
90,0 |
А2 |
от 0,5 до 2 |
0,032 |
ШДЕК.418319.011-12 |
C3H7CH2OH |
100,0 |
А2 |
от 0,5 до 4 | |||
120,0 |
А2 |
от 4 до 10 | ||||
Бутанол C3H7CH2OH |
100,0 |
Б |
от 1 до 3 | |||
ИМ-ГП-17 - М - Б |
110,0 |
Б |
от 3 до 7 |
0,032 |
ШДЕК.418319.011-13 | |
120,0 |
Б |
от 7 до 10 | ||||
70,0 |
А2 |
от 0,1 до 1 | ||||
Бутилацетат CH3COOC4H9 |
80,0 |
А2 |
от 0,1 до 3 | |||
ИМ-ГП-18 - М- А2 |
100,0 |
А2 |
от 2 до 4 |
0,032 |
ШДЕК.418319.011-14 | |
110,0 |
А2 |
от 4 до 10 | ||||
120,0 |
А2 |
от 10 до 20 | ||||
90,0 |
Б |
от 1 до 5 | ||||
Бутилацетат CH3COOC4H9 |
100,0 |
Б |
от 5 до 7 | |||
ИМ-ГП-19 - М - Б |
105,0 |
Б |
от 7 до 10 |
0,032 |
ШДЕК.418319.011-15 | |
110,0 |
Б |
от 10 до 15 | ||||
120,0 |
Б |
от 15 до 25 | ||||
Бутилмеркаптан C4H9SH |
100,0 |
Б |
от 4 до 6 | |||
ИМ-ГП-20 - 0 - Б |
105,0 |
Б |
от 5 до 10 |
0,032 |
ШДЕК.418319.001-113 | |
110,0 |
Б |
от 10 до 15 | ||||
ИМ-ГП-21 - М - Б |
Винилхлорид |
35,0 |
Б |
от 0,5 до 2 |
0,032 |
ШДЕК.418319.011-160 |
CH2CHCI |
40,0 |
Б |
от 1 до 5 | |||
60,0 |
А2 |
от 0,1 до 1 | ||||
Гексан C6H14 |
80,0 |
А2 |
от 0,3 до 4 | |||
ИМ-ГП-22 - М- А2 |
90,0 |
А2 |
от 2 до 6 |
0,032 |
ШДЕК.418319.011-16 | |
100,0 |
А2 |
от 6 до 10 | ||||
110,0 |
А2 |
от 10 до 30 | ||||
Гексан |
80,0 |
Б |
от 1 до 5 | |||
C6H14 |
90,0 |
Б |
от 5 до 8 | |||
ИМ-ГП-23 - М - Б |
95,0 |
Б |
от 8 до 12 |
0,032 |
ШДЕК.418319.011-17 | |
100,0 |
Б |
от 12 до 16 | ||||
110,0 |
Б |
от 16 до 30 | ||||
80,0 |
А2 |
от 0,1 до 0,4 | ||||
ИМ-ГП-24 - М -А2 |
Декан |
90,0 |
А2 |
от 0,1 до 2 |
0,032 |
ШДЕК.418319.011-18 |
C10H22 |
110,0 |
А2 |
от 2 до 8 | |||
120,0 |
А2 |
от 4 до 16 |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
ИМ-ГП-25 - О - Б |
Декан C10H22 |
120,0 |
Б |
от 4 до 6 |
0,032 |
ШДЕК.418319.011-19 |
80,0 |
А2 |
от 0,5 до 5 | ||||
ИМ-ГП-26 - М- А2 |
Дихлорэтан |
90,0 |
А2 |
от 3 до 6 |
0,032 |
ШДЕК.418319.011-20 |
C2H4Cl2 |
100,0 |
А2 |
от 6 до 10 | |||
110,0 |
А2 |
от 10 до 30 | ||||
70,0 |
Б |
от 1,5 до 2 | ||||
75,0 |
Б |
от 2 до 4 | ||||
ИМ-ГП-27 - М - Б |
Дихлорэтан |
80,0 |
Б |
от 4 до 6 |
0,032 |
ШДЕК.418319.011-21 |
C2H4Cl2 |
90,0 |
Б |
от 6 до 10 | |||
100,0 |
Б |
от 10 до 20 | ||||
110,0 |
Б |
от 20 до 30 | ||||
80,0 |
А2 |
от 0,5 до 1 | ||||
ИМ-ГП-28 - М -А2 |
Изопропанол |
90,0 |
А2 |
от 0,1 до 2 |
0,032 |
ШДЕК.418319.011-22 |
CH3CHOHCH3 |
100,0 |
А2 |
от 0,5 до 5 | |||
110,0 |
А2 |
от 5 до 15 | ||||
90,0 |
Б |
от 1 до 2 | ||||
ИМ-ГП-29 - М - Б |
Изопропанол |
100,0 |
Б |
от 2 до 3 |
0,032 |
ШДЕК.418319.011-23 |
CH3CHOHCH3 |
110,0 |
Б |
от 3 до 5 | |||
120,0 |
Б |
от 5 до 15 | ||||
80,0 |
А2 |
от 0,1 до 2 | ||||
ИМ-ГП-30 - М- А2 |
о - ксилол |
90,0 |
А2 |
от 0,5 до 6 |
0,032 |
ШДЕК.418319.011-24 |
C6H4(CH3)2 |
100,0 |
А2 |
от 2 до 7 | |||
110,0 |
А2 |
от 7 до 30 | ||||
90,0 |
Б |
от 1 до 3 | ||||
ИМ-ГП-31 - М - Б |
о - ксилол |
100,0 |
Б |
от 3 до 7 |
0,032 |
ШДЕК.418319.011-25 |
C6H4(CH3)2 |
110,0 |
Б |
от 7 до 17 | |||
120,0 |
Б |
от 17 до 30 | ||||
80,0 |
А2 |
от 0,1 до 2 | ||||
ИМ-ГП-32 - М- А2 |
м - ксилол |
90,0 |
А2 |
от 0,5 до 8 |
0,032 |
ШДЕК.418319.011-26 |
C6H4(CH3)2 |
100,0 |
А2 |
от 2 до 7 | |||
120,0 |
А2 |
от 7 до 30 | ||||
90,0 |
Б |
от 1 до 3 | ||||
ИМ-ГП-33 - М - Б |
м - ксилол |
100,0 |
Б |
от 3 до 9 |
0,032 |
ШДЕК.418319.011-27 |
C6H4(CH3)2 |
110,0 |
Б |
от 9 до 20 | |||
120,0 |
Б |
от 20 до 35 | ||||
70,0 |
А2 |
от 0,1 до 1 | ||||
п - ксилол C6H4(CH3)2 |
80,0 |
А2 |
от 0,2 до 4 | |||
ИМ-ГП-34 - М- А2 |
90,0 100,0 |
А2 А2 |
от 2 до 6 от 2 до 7 |
0,032 |
ШДЕК.418319.011-28 | |
120,0 |
А2 |
от 7 до 30 | ||||
80,0 |
Б |
от 1 до 2 | ||||
п - ксилол C6H4(CH3)2 |
90,0 |
Б |
от 2 до 6 | |||
ИМ-ГП-35 - М - Б |
100,0 110,0 |
Б Б |
от 4 до 13 от 13 до 30 |
0,032 |
ШДЕК.418319.011-29 | |
120,0 |
Б |
от 20 до 40 |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
ИМ-ГП-36 - М -А2 |
Метанол |
60,0 70,0 80,0 |
А2 А2 А2 |
от 0,1 до 2 от 0,1 до 4 от 0,3 до 4 |
0,032 |
ШДЕК.418319.011-30 |
CH3OH |
90,0 |
А2 |
от 2 до 6 | |||
100,0 |
А2 |
от 6 до 10 | ||||
110,0 |
А2 |
от 10 до 20 | ||||
Метанол |
80,0 90,0 |
Б Б |
от 1 до 5 от 5 до 10 | |||
ИМ-ГП-37 - М - Б |
0,032 |
ШДЕК.418319.011-31 | ||||
CH3OH |
100,0 |
Б |
от 10 до 20 | |||
110,0 |
Б |
от 13 до 26 | ||||
30,0 |
А2 |
от 0,1 до 0,2 | ||||
35,0 |
А2 |
от 0,1 до 0,5 | ||||
ИМ-ГП-38 - М- А2 |
Метилмеркаптан |
40,0 |
А2 |
от 0,1 до 2 |
0,032 |
ШДЕК.418319.011-32 |
CH3SH |
50,0 |
А2 |
от 2 до 5 | |||
60,0 |
А2 |
от 1 до 7 | ||||
70,0 |
А2 |
от 7 до 14 | ||||
ИМ-ГП-39 -О-Г2 |
Сероокись |
30 |
Г2 |
от 10 до 20 |
0,032 |
ШДЕК.418319.011-33 |
углерода | ||||||
COS | ||||||
ИМ-ГП-40 - М - Б |
Метилметакрилат |
60,0 |
Б |
от 0,2 до 1 |
0,032 |
ШДЕК.418319.011-161 |
CH2CHOHCH3 |
70,0 |
Б |
от 1 до 5 | |||
Сероуглерод CS2 |
40,0 |
А2 |
от 0,15 до 3 | |||
ИМ-ГП-41 - М - А2 |
60,0 |
А2 |
от 2 до 10 |
0,032 |
ШДЕК.418319.011-34 | |
80,0 |
А2 |
от 10 до 15 | ||||
ИМ-ГП-42 - М - Б |
Сероуглерод CS2 |
60,0 70,0 |
Б Б |
от 2 до 10 от 10 до 15 |
0,032 |
ШДЕК.418319.011-35 |
Тетрахлорэтилен C2C14 |
70,0 |
А2 |
от 0,1 до 1 | |||
ИМ-ГП-43 - М -А2 |
80,0 |
А2 |
от 0,6 до 8 |
0,032 |
ШДЕК.418319.011-36 | |
90,0 |
А2 |
от 8 до 15 | ||||
ИМ-ГП-44 - М - Б |
Тетрахлорэтилен C2C14 |
80,0 90,0 |
Б Б |
от 2 до 8 от 8 до 15 |
0,032 |
ШДЕК.418319.011-37 |
100,0 |
Б |
от 15 до 30 | ||||
60,0 |
А2 |
от 0,1 до 0,8 | ||||
70,0 |
А2 |
от 0,1 до 2 | ||||
ИМ-ГП-45 - М -А2 |
Толуол |
80,0 |
А2 |
от 0,2 до 3 |
0,032 |
ШДЕК.418319.011-38 |
C6H5CH3 |
90,0 |
А2 |
от 1 до 6 | |||
100,0 |
А2 |
от 2 до 7 | ||||
120,0 |
А2 |
от 7 до 30 | ||||
80,0 |
Б |
от 1 до 2 | ||||
ИМ-ГП-46 - М - Б |
Толуол |
90,0 |
Б |
от 2 до 10 |
0,032 |
ШДЕК.418319.011-39 |
C6H5CH3 |
100,0 |
Б |
от 10 до 20 | |||
110,0 |
Б |
от 15 до 30 | ||||
Трихлорэтилен C2HC13 |
60,0 |
А2 |
от 0,1 до 1 | |||
ИМ-ГП-47 - М - А2 |
70,0 |
А2 |
от 1 до 7 |
0,032 |
ШДЕК.418319.011-40 | |
80,0 |
А2 |
от 7 до 15 |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
60,0 |
Б |
от 1 до 4 | ||||
ИМ-ГП-48 - М - Б |
Трихлорэтилен |
70,0 |
Б |
от 4 до 8 |
0,032 |
ШДЕК.418319.011-41 |
C2HCl3 |
80,0 |
Б |
от 8 до 20 | |||
90,0 |
Б |
от 20 до 32 | ||||
ИМ-ГП-49 - М - Б |
Хлорбензол |
90 |
Б |
от 1 до 2 |
0,032 |
ШДЕК.418319.011-114 |
C6H5CI |
100,0 |
Б |
от 2 до 10 | |||
Хлористый |
50,0 |
А2 |
от 0,5 до 2 | |||
ИМ-ГП- 50- М -А2 |
метилен |
60,0 |
А2 |
от 2 до 4 |
0,032 |
ШДЕК.418319.011-42 |
CH2CI2 |
70,0 |
А2 |
от 4 до 8 | |||
Хлористый метилен CH2Cl2 |
50,0 |
Б |
от 0,5 до 2 | |||
ИМ-ГП-51 - М - Б |
60,0 |
Б |
от 2 до 6 |
0,032 |
ШДЕК.418319.011-43 | |
70,0 |
Б |
от 6 до 12 | ||||
ИМ5-ГП-52 - М - Б |
Хлористый этил |
40,0 |
Б |
от 0,3 до 2 |
0,032 |
ШДЕК.418319.011-115 |
C2H5CI |
50,0 |
Б |
от 2 до 15 | |||
50,0 |
А2 |
от 0,1 до 0,5 | ||||
ИМ-ГП-53 - М -А2 |
Хлороформ CHCl3 |
60,0 70,0 |
А2 А2 |
от 0,2 до 1 от 1 до 4 |
0,032 |
ШДЕК.418319.011-44 |
80,0 |
А2 |
от 3 до 8 | ||||
90,0 |
А2 |
от 8 до 15 | ||||
ИМ-ГП-54 - М - Б |
Хлороформ CHCl3 |
60,0 70,0 |
Б Б |
от 1 до 3 от 3 до 6 |
0,032 |
ШДЕК.418319.011-45 |
80,0 |
Б |
от 6 до 15 | ||||
Циклогексан C6H12 |
80,0 |
А2 |
от 0,1 до 2 | |||
ИМ-ГП-55 - М -А2 |
100,0 |
А2 |
от 2 до 12 |
0,032 |
ШДЕК.418319.011-46 | |
110,0 |
А2 |
от 10 до 20 | ||||
90,0 |
Б |
от 1 до 2 | ||||
ИМ-ГП-56 - М - Б |
Циклогексан |
100,0 |
Б |
от 2 до 6 |
0,032 |
ШДЕК.418319.011-47 |
C6H12 |
110,0 |
Б |
от 6 до 20 | |||
120,0 |
Б |
от 20 до 30 | ||||
ИМ-ГП-57 - М - Б |
Циклогексанол |
110,0 |
Б |
от 0,5 до 1 |
0,032 |
ШДЕК.418319.011-116 |
СбНцОН |
120,0 |
Б |
от 1 до 3 | |||
Циклогексанон C6H10O |
100,0 |
А2 |
от 0,1 до 3 | |||
ИМ-ГП-58 - М -А2 |
110,0 |
А2 |
от 3 до 6 |
0,032 |
ШДЕК.418319.011-48 | |
120,0 |
А2 |
от 6 до 13 | ||||
ИМ-ГП-59 - М - Б |
Циклогексанон |
100,0 |
Б |
от 1 до 3 |
0,032 |
ШДЕК.418319.011-49 |
СбНюО |
120,0 |
Б |
от 3 до 9 | |||
Четыреххлористый |
60,0 |
А2 |
от 0,1 до 0,5 | |||
ИМ-ГП-60 - М -А2 |
70,0 |
А2 |
от 0,5 до 2 | |||
углерод CCl4 |
80,0 |
А2 |
от 1 до 5 |
0,032 |
ШДЕК.418319.001-50 | |
100,0 |
А2 |
от 5 до 30 | ||||
ИМ-ГП-61 - М - Б |
Четыреххлористый углерод CCl4 |
70,0 80,0 90,0 |
Б Б Б |
от 1 до 3 от 3 до 6 от 6 до 20 |
0,032 |
ШДЕК.418319.011-51 |
100,0 |
Б |
от 20 до 30 |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
ИМ-ГП-62 - М -А2 |
Этанол |
80,0 90,0 |
А2 А2 |
от 0,1 до 2 от 2 до 5 |
0,032 |
ШДЕК.418319.011-52 |
C2H5OH |
100,0 |
А2 |
от 5 до 7 | |||
120,0 |
А2 |
от 7 до 20 | ||||
Этанол |
90,0 100,0 |
Б Б |
от 3 до 4 от 4 до 10 | |||
ИМ-ГП-63 - М - Б |
0,032 |
ШДЕК.418319.011-53 | ||||
C2H5OH |
110,0 |
Б |
от 10 до 20 | |||
120,0 |
Б |
от 20 до 26 | ||||
60,0 |
А2 |
от 0,1 до 0,7 | ||||
ИМ-ГП-64 - М -А2 |
Этилацетат |
80,0 |
А2 |
от 0,7 до 4 |
0,032 |
ШДЕК.418319.011-54 |
CH3COOC2H5 |
90,0 |
А2 |
от 3 до 7 | |||
100,0 |
А2 |
от 7 до 10 | ||||
70,0 |
Б |
от 1 до 3 | ||||
ИМ-ГП-65 - М - Б |
Этилацетат |
80,0 |
Б |
от 3 до 6 |
0,032 |
ШДЕК.418319.011-55 |
CH3COOC2H5 |
90,0 |
Б |
от 6 до 15 | |||
100,0 |
Б |
от 15 до 30 | ||||
70,0 |
А2 |
от 0,1 до 0,5 | ||||
ИМ-ГП-66 - М -А2 |
Этилбензол |
80,0 |
А2 |
от 0,1 до 2 |
0,032 |
ШДЕК.418319.011-56 |
C6H5C2H5 |
90,0 |
А2 |
от 2 до 5 | |||
100,0 |
А2 |
от 5 до 10 | ||||
80,0 |
Б |
от 1 до 2 | ||||
Этилбензол |
90,0 |
Б |
от 2 до 5 | |||
ИМ-ГП-67 - М - Б |
C6H5C2H5 |
100,0 |
Б |
от 5 до 11 |
0,032 |
ШДЕК.418319.011-57 |
110,0 |
Б |
от 11 до 20 | ||||
120,0 |
Б |
от 20 до 30 | ||||
Кумол | ||||||
ИМ-ГП-68 - О - А2 |
(изопропилбензол) C6H5CH(CH3)2 |
120,0 |
А2 |
от 2 до 8 |
0,032 |
ШДЕК.418319.011-58 |
ИМ-ГП-69 - М - Б |
Кумол (изопропилбензол) СбН5СН(СНз)2 |
100,0 120,0 |
Б Б |
от 1 до 1,5 от 1,5 до 8 |
0,032 |
ШДЕК.418319.011-59 |
Псевдокумол | ||||||
ИМ-ГП-70 - О - Б |
(1, 2, 4 триметил- бензол C6H5(CH3)3 |
100,0 |
Б |
от 0,3 до 0,7 |
0,032 |
ШДЕК.418319.011-162 |
60,0 |
Б |
от 0,1 до 0,5 | ||||
ИМ-ГП-71 - М - Б |
Стирол |
80,0 |
Б |
от 0,5 до 2 |
0,032 |
ШДЕК.418319.011-163 |
С6Н5С2Н3 |
90,0 |
Б |
от 2 до 3 | |||
100,0 |
Б |
от 3 до 5 | ||||
ИМ-ГП-72 - М - Б |
Пропилмеркаптан CH3(CH2)2SH |
80,0 90,0 100,0 |
Б Б Б |
от 1 до 3 от 3 до 7 от 7 до 15 |
0,032 |
ШДЕК.418319.011-117 |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
50,0 |
А2 |
от 0,05 до 0,1 | ||||
Пропилмеркаптан CH3(CH2)2SH |
60,0 |
А2 |
от 0,1 до 0,5 | |||
ИМ-ГП-73 - М -А2 |
70,0 80,0 |
А2 А2 |
от 0,5 до 1,5 от 1,5 до 5 |
0,032 |
ШДЕК.418319.011-60 | |
90,0 |
А2 |
от 5 до 10 | ||||
ИМ-ГП-74 - М - Б |
Диметилсульф ид |
70,0 |
Б |
от 1 до 3 |
0,032 |
ШДЕК.418319.011-61 |
(CH3)2S |
80,0 |
Б |
от 3 до 7 | |||
ИМ-ГП-75 -О- А2 |
Диметилсульфид (CH3)2S |
50,0 60,0 70,0 |
А2 А2 А2 |
от 0,1 до 0,5 от 0,1 до 1 от 0,3 до 6 |
0,032 |
ШДЕК.418319.011-62 |
Диметилдисуль- |
100,0 |
Б |
от 2 до 5 | |||
ИМ-ГП-76 - М - Б |
фид (CH3)2S2 |
110,0 |
Б |
от 5 до 12 |
0,032 |
ШДЕК.418319.011-63 |
Диметилдисуль- |
70,0 |
А2 |
от 0,15 до 0,6 | |||
ИМ-ГП-77 - М - А2 |
фид |
90,0 |
А2 |
от 0,6 до 5 |
0,032 |
ШДЕК.418319.011-64 |
(CH3)2S2 |
100,0 |
А2 |
от 1 до 5 | |||
ИМ-ГП-78 - О - Б |
Бензонитрил C6H5CN |
100,0 |
Б |
от 0,8 до 1,2 |
0,032 |
ШДЕК.418319.011-164 |
Моноэтанол- |
90,0 100,0 |
Б Б |
от 0,1 до 1 от 0,2 до 5 | |||
ИМ-ГП-79 - М - Б |
амин NH2(CH2)2OH |
0,032 |
ШДЕК.418319.011-165 | |||
1,2 дихлорэти- | ||||||
ИМ-ГП-80 - О - Б |
лен |
55,0 |
Б |
от 1,2 до 1,6 |
0,032 |
ШДЕК.418319.011-166 |
CHCl == CHCl | ||||||
ИМ-ГП-81 - М - А2 |
Пентан |
80,0 |
А2 |
от 0,5 до 2 |
0,032 |
ШДЕК.418319.011-65 |
C5H12 |
90,0 |
А2 |
от 2 до 15 | |||
Пентан |
80,0 |
Б |
от 2,5 до 4 | |||
ИМ-ГП-82 - М - Б |
0,032 |
ШДЕК.418319.011-66 | ||||
C5H12 |
90,0 |
Б |
от 4 до 16 | |||
ИМ-ГП-83 - М - А2 |
Гептан |
80,0 90,0 |
А2 А2 |
от 0,1 до 3 от 2 до 6 |
0,032 |
ШДЕК.418319.011-67 |
C7H16 |
110,0 |
А2 |
от 6 до 15 | |||
120,0 |
А2 |
от 15 до 30 | ||||
Гептан |
110,0 |
Б |
от 10 до 15 | |||
ИМ-ГП-84 - М - Б |
0,032 |
ШДЕК.418319.011-68 | ||||
C7H16 |
120,0 |
Б |
от 15 до 30 | |||
ИМ-ГП-85 - М - А2 |
Октан |
80,0 90,0 |
А2 А2 |
от 0,5 до 2 от 0,5 до 5 |
0,032 |
ШДЕК.418319.011-69 |
C8H18 |
100,0 |
А2 |
от 2 до 10 | |||
110,0 |
А2 |
от 8 до 15 | ||||
Октан |
110,0 |
Б |
от 2 до 10 | |||
ИМ-ГП-86 - М - Б |
0,032 |
ШДЕК.418319.011-70 | ||||
C8H18 |
120,0 |
Б |
от 8 до 25 | |||
ИМ-ГП-87 - М - А2 |
Нонан |
80,0 100,0 |
А2 А2 |
от 0,1 до 1 от 1 до 2 |
0,032 |
ШДЕК.418319.011-71 |
C9H20 |
110,0 |
А2 |
от 2 до 5 | |||
120,0 |
А2 |
от 5 до 12 |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
Нонан |
110,0 |
Б |
от 1 до 5 | |||
ИМ-ГП-88 - М - Б |
0,032 |
ШДЕК.418319.011-72 | ||||
C9H20 |
120,0 |
Б |
от 5 до 15 | |||
Фенол |
80,0 100,0 110,0 |
А2 А2 А2 |
от 0,1 до 0,2 от 0,1 до 3 от 1 до 5 | |||
ИМ-ГП-89 - М - А2 |
C6H5OH |
0,032 |
ШДЕК.418319.011-73 | |||
120,0 |
А2 |
от 5 до 15 | ||||
Метилэтилкетон |
80,0 |
Б |
от 0,8 до 1,6 | |||
ИМ-ГП-90 - М - Б |
CH3COCH2CH3 |
90,0 |
Б |
от 1,6 до 5 |
0,032 |
ШДЕК.418319.011-167 |
100,0 |
Б |
от 5 до 20 | ||||
ИМ-ГП-91 - О - Б |
Акролеин CH2 == CH-CHO |
60,0 |
Б |
от 0,8 до 1,5 |
0,032 |
ШДЕК.418319.011-168 |
ИМ-ГП-92 - М - Б |
Этилцеллозольв |
100,0 |
Б |
от 0,5 до 1,5 |
0,032 |
ШДЕК.418319.011-74 |
C2H5OCH2CH2OH |
120,0 |
Б |
от 1 до 7 | |||
ИМ-ГП-93 - О - А2 |
Этилцеллозольв C2H5OCH2CH2OH |
120,0 |
А2 |
от 1 до 7 |
0,032 |
ШДЕК.418319.011-75 |
ИМ-ГП-94 - М- А2 |
Формальдегид |
80,0 |
А2 |
от 0,1 до 1 |
0,032 |
ШДЕК.418319.011-76 |
CH2O |
90,0 |
А2 |
от 0,5 до 2,7 | |||
ИМ-ГП-95 - О - А2 |
Ундекан |
120,0 |
А2 |
от 4 до 7 |
0,032 |
ШДЕК.418319.011-77 |
C11H24 | ||||||
ИМ-ГП-96 - О - Б |
Ундекан |
120,0 |
Б |
от 4 до 7 |
0,032 |
ШДЕК.418319.011-78 |
C11H24 | ||||||
ИМ-ГП-97 - м - А2 |
Нафталин C10H8 |
100,0 120,0 |
А2 А2 |
от 0,5 до 2 от 1 до 12 |
0,032 |
ШДЕК.418319.011-79 |
ИМ-ГП-98 - м- А2 |
Тридекан |
110,0 |
А2 |
от 0,1 до 0,5 |
0,032 |
ШДЕК.418319.011-80 |
C13H28 |
120,0 |
А2 |
от 0,5 до 5 | |||
ИМ-ГП-99 - О - Б |
Тридекан C13H28 |
120,0 |
Б |
от 1 до 2 |
0,032 |
ШДЕК.418319.011-81 |
ИМ-ГП-100 -М-А2 |
Диэтиловый эфир |
30,0 |
А2 |
от 0,1 до 1 |
0,032 |
ШДЕК.418319.011-82 |
C2H5OC2H5 |
100,0 |
А2 |
от 1 до 25 | |||
ИМ-ГП-101 - М - Б |
Диэтиловый эфир |
30,0 |
Б |
от 0,1 до 1,0 |
0,032 |
ШДЕК.418319.011-83 |
C2H5OC2H5 |
100,0 |
Б |
от 1 до 25 | |||
ИМ-ГП-102 -М-А2 |
Додекан |
110,0 |
А2 |
от 0,1 до 4 |
0,032 |
ШДЕК.418319.011-84 |
C13H28 |
120,0 |
А2 |
от 1 до 5 | |||
ИМ-ГП-103 - М - Б |
Додекан |
110,0 |
Б |
от 0,5 до 2 |
0,032 |
ШДЕК.418319.011-85 |
C13H28 |
120,0 |
Б |
от 2 до 5 | |||
ИМ-ГП-104 -М-А2 |
Уксусная |
80,0 |
А2 |
от 0,5 до 3 | ||
кислота |
90,0 |
А2 |
от 3 до 5 |
0,032 |
ШДЕК.418319.011-86 | |
СН3СООН |
100,0 |
А2 |
от 5 до 15 | |||
ИМ-ГП-105 - М - Б |
Уксусная |
90,0 |
Б |
от 1 до 5 | ||
кислота |
100,0 |
Б |
от 5 до 12 |
0,032 |
ШДЕК.418319.011-87 | |
СН3СООН |
110,0 |
Б |
от 12 до 25 | |||
ИМ-ГП-106 -М-А2 |
Вода |
75,5 |
А2 |
от 0,5 до 1 |
0,034 |
ШДЕК.418319.011-88 |
Н2О |
100,0 |
А2 |
от 1 до 4 | |||
ИМ-ГП-107 - М - Д |
Хлористый |
30,0 |
Д |
от 0,1 до 1 |
ШДЕК.418319.011-89 | |
водород HCl |
35,0 |
Д |
от 0,5 до 3 |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
ИМ-ГП-108 - М - Е |
Хлористый |
30,0 |
Е |
от 1 до 10 |
ШДЕК.418319.011-90 | |
водород HCl |
35,0 |
Е |
от 2 до 15 | |||
ИМ-ГП-109 -О-Д |
Сероокись углерода |
30,0 |
Д |
от 0,2 до 0,3 |
- |
ШДЕК.418319.011-91 |
COS | ||||||
ИМ-ГП-110 -О -Г1 |
Сероводород H2S |
30,0 |
Г1 |
от 0,05 до 0,7 |
0,029 |
ШДЕК.418319.011-92 |
ИМ-ГП-111 -М -Г2 |
Сероводород H2S |
30,0 35,0 |
Г2 Г2 |
от 1 до 2 от 2 до 3 |
0,029 |
ШДЕК.418319.011-93 |
ИМ-ГП-112 - О - Д |
Сероводород H2S |
40,0 |
Д |
от 0,1 до 0,2 |
0,029 |
ШДЕК.418319.011-94 |
ИМ-ГП-113- О- Г1 |
Диоксид серы SO2 |
30,0 |
Г1 |
от 0,05 до 0,7 |
0,029 |
ШДЕК.418319.011-95 |
ИМ-ГП-114 -М -Г2 |
Диоксид серы SO2 |
30,0 35,0 |
Г2 Г2 |
от 1 до 2 от 2 до 3 |
0,029 |
ШДЕК.418319.011-96 |
ИМ-ГП-115 - О - Д |
Диоксид серы SO2 |
40,0 |
Д |
от 0,1 до 0,2 |
0,029 |
ШДЕК.418319.011-97 |
ИМ-ГП-116 - О - Д |
Аммиак NH3 |
40,0 |
Д |
от 0,1 до 0,2 |
0,032 |
ШДЕК.418319.011-98 |
ИМ-ГП-117 -М -Г1 |
Аммиак |
30,0 |
Г1 |
от 0,05 до 0,6 |
0,032 |
ШДЕК.418319.011-99 |
NH3 |
35,0 |
Г1 |
от 0,3 до 0,8 | |||
Аммиак |
30 0 |
Г2 |
от 1 до 2 | |||
ИМ-ГП-118 -М -Г2 |
NH3 |
35,0 |
Г2 |
от 2 до 3 |
0,032 |
ШДЕК.418319.011-100 |
ИМ-ГП-119 -М -А2 |
Ацетонитрил |
80,0 |
А2 |
от 1 до 4 |
0,032 |
ШДЕК.418319.011-101 |
CH3CN |
100,0 |
А2 |
от 4 до 10 | |||
ИМ-ГП-120 -М -А2 |
Бутилмеркаптан |
60,0 |
А2 |
от 0,1 до 0,5 |
0,032 |
ШДЕК.418319.011-102 |
C4H7SH |
80,0 |
А2 |
от 0,5 до 2 | |||
50,0 |
А2 |
от 0,1 до 0,5 | ||||
ИМ-ГП-121 -М -А2 |
Хлорбензол |
60,0 |
А2 |
от 0,1 до 1 |
0,032 |
ШДЕК.418319.011-103 |
C6H5Cl |
70,0 |
А2 |
от 0,5 до 1 | |||
80,0 |
А2 |
от 1 до 3 | ||||
50,0 |
А2 |
от 0,1 до 0,5 | ||||
ИМ-ГП-121 -М -А2 |
Хлорбензол C6H5Cl |
60,0 70,0 |
А2 А2 |
от 0,1 до 1 от 0,5 до 1 |
0,032 |
ШДЕК.418319.011-103 |
80,0 |
А2 |
от 1 до 3 | ||||
90,0 |
А2 |
от 3 до 10 | ||||
ИМ-ГП-122 -М -А2 |
Хлористый этил |
40,0 |
А2 |
от 0,3 до 2 |
0,032 |
ШДЕК.418319.011-104 |
C2H5CI |
50,0 |
А2 |
от 2 до 10 | |||
Циклогексанол C6H11OH |
100,0 |
А2 |
от 0,1 до 1 | |||
ИМ-ГП-123 -М -А2 |
110,0 |
А2 |
от 0,1 до 2 |
0,032 |
ШДЕК.418319.011-169 | |
120,0 |
А2 |
от 1 до 5 | ||||
Метилэтилкетон СН3СОСН2СН3 |
80,0 |
А2 |
от 0,8 до 1,6 | |||
ИМ-ГП-124 -М -А2 |
90,0 |
А2 |
от 1,6 до 5 |
0,032 |
ШДЕК.418319.011-105 | |
100,0 |
А2 |
от 5 до 15 |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
ИМ-ГП-125 -М -А1 |
Сероводород H2S |
З0,0 З5,0 |
А1 А1 |
от 0,1 до З от 0,6 до 4 |
0,029 |
ШДЕК.418З19.011-106 |
Изоамиловый |
А2 | |||||
ИМ-ГП-126 -О -А2 |
спирт |
110,0 |
от 0,з до 2 |
0,0З2 |
ШДЕК.418З19.011-107 | |
(СНз)2СН(СН2)2ОН | ||||||
ИМ-ГП-127 -М -А2 |
Винилацетат |
60,0 |
А2 |
от 0,З до 2 |
0,0З2 |
ШДЕК.418З19.011-108 |
СН3СООСНСН2 |
70,0 |
А2 |
от 2 до 5 | |||
ИМ-ГП-128- O- Б |
Пинаколиновый | |||||
спирт |
110,0 |
Б |
от 0,з до 2 |
0,0З2 |
ШДЕК.418З19.011-170 | |
(СНз)зССНОНСНз | ||||||
Муравьиная ки- | ||||||
ИМ-ГП-129 -О -А2 |
слота |
80,0 |
А2 |
от 0,з до 2 |
0,0З2 |
ШДЕК.418З19.011-109 |
НСООН | ||||||
Фтористый |
З0,0 |
А2 |
от 0,З до З | |||
ИМ-ГП-130 -М -А2 |
водород |
з5,0 |
А2 |
от 0,4 до 4 |
0,026 |
ШДЕК.418З19.011-110 |
HF |
40,0 |
А2 |
от 0,6 до 6 | |||
Пинаколиновый | ||||||
ИМ-ГП-131 - О- А2 |
спирт |
110,0 |
А2 |
от 0,З до 2 |
0,026 |
ШДЕК.418З19.011-111 |
(СНз)зССНОНСНз | ||||||
ИМ-ГП-1З2 - О - Д |
Диоксид азота NO2 |
40,0 |
Д |
от 0,1 до 0,2 |
0,0 З2 |
ШДЕК.418З19.011-118 |
ИМ-ГП-133 -М -Г2 |
Диоксид азота |
З5,0 |
Г2 |
от З до 10 |
0,0З2 |
ШДЕК.418З19.011-119 |
NO2 |
40,0 |
Г2 |
от 10 до 15 | |||
ИМ-ГП-1З4 -М -А2 |
Оксид этилена |
40,0 |
А2 |
от 0,1 до 2 |
0,0З2 |
ШДЕК.418З19.011-120 |
С2Н4О |
60,0 |
А2 |
от 2 до 10 | |||
ИМ-ГП-1З5 - М - Б |
Оксид этилена |
40,0 |
Б |
от 0,1 до 2 |
0,0З2 |
ШДЕК.418З19.011-121 |
С2Н4О |
60,0 |
Б |
от 2 до 10 | |||
50 0 |
А2 | |||||
60,0 80,0 90,0 |
от 0,1 до 0,5 | |||||
ИМ-ГП-136 -М -А2 |
Тиофен C4H4S |
А2 А2 |
от 0,1 до 1 от 1 до 4 |
0,0З2 |
ШДЕК.418З19.011-122 | |
А2 |
от 4 до 10 | |||||
ИМ-ГП-1З7 - М - Б |
Тиофен |
90,0 |
Б |
от З до 8 |
0,0З2 |
ШДЕК.418З19.011-12З |
C4H4S |
100,0 |
Б |
от 8 до 20 | |||
ИМ-ГП-138 -М -А2 |
Ацетальдегид СНзСНО |
40,0 50,0 |
А2 А2 |
от 0,1 до 0,7 от 0,7 до 4 |
0,0З2 |
ШДЕК.418З19.011-124 |
70,0 |
А2 |
от 4 до 10 | ||||
ИМ-ГП-139 - М - Б |
Ацетальдегид СНзСНО |
З5,0 50,0 |
Б Б |
от 0,З до 2 от 0,7 до 4 |
0,0З2 |
ШДЕК.418З19.011-125 |
80,0 |
Б |
от 4 до 8 | ||||
Метилэтил- |
60,0 |
А2 |
от 0,1 до 0,5 | |||
ИМ-ГП-140 -М -А2 |
сульфид ClhSCJh |
70,0 80,0 |
А2 А2 |
от 0,5 до 2 от 2 до 4 |
0,0З2 |
ШДЕК.418З19.011-126 |
90,0 |
А2 |
от 4 до 10 |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
Метилэтил- |
80,0 |
Б |
от 1 до 2 | |||
ИМ-ГП-141 - М - Б |
сульфид |
90,0 |
Б |
от 2 до 6 |
0,032 |
ШДЕК.418319.011-127 |
CH3SC2H5 |
100,0 |
Б |
от 6 до 18 | |||
Пропанол С3Н7ОН |
80,0 |
А2 |
от 0,1 до 1 | |||
ИМ-ГП-142 -М -А2 |
90,0 |
А2 |
от 1 до 2 |
0,032 |
ШДЕК.418319.011-128 | |
100,0 |
А2 |
от 1 до 5 | ||||
90,0 |
Б |
от 1 до 2 | ||||
ИМ-ГП-143 - М - Б |
Пропанол |
100,0 |
Б |
от 2 до 5 |
0,032 |
ШДЕК.418319.011-129 |
С3Н7ОН |
110,0 |
Б |
от 5 до 10 | |||
120,0 |
Б |
от 10 до 20 | ||||
80,0 |
А2 |
от 0,1 до 0,5 | ||||
ИМ -ГП-144-М -А2 |
Изобутанол |
100,0 |
А2 |
от 0,1 до 2 |
0,032 |
ШДЕК.418319.011-130 |
(СНз)2СНСН2ОН |
110,0 |
А2 |
от 2 до 5 | |||
120,0 |
А2 |
от 5 до 7 | ||||
ИМ-ГП-145 - М - Б |
Изобутанол (СНз)2СНСН2ОН |
80,0 90,0 120,0 |
Б Б Б |
от 0,3 до 2 от 2 до 4 от 4 до 10 |
0,032 |
ШДЕК.418319.011-131 |
50 0 |
А2 | |||||
60,0 70,0 80,0 90,0 |
от 0,1 до 0,6 | |||||
Изопентан |
А2 |
от 0,5 до 2 | ||||
ИМ-ГП-146 -М -А2 |
С5Н12 |
А2 |
от 2 до 6 |
0,032 |
ШДЕК.418319.011-132 | |
(2 изомера) |
А2 |
от 5 до 12 | ||||
А2 |
от 10 до 20 | |||||
50,0 |
Б |
от 0,1 до 0,6 | ||||
Изопентан |
60,0 |
Б |
от 0,5 до 2 | |||
ИМ-ГП-147 - М - Б |
С5Н12 |
70,0 |
Б |
от 2 до 6 |
0,032 |
ШДЕК.418319.011-133 |
(2 изомера) |
80,0 |
Б |
от 5 до 15 | |||
90,0 |
Б |
от 10 до 30 | ||||
Диметил- |
80,0 |
А2 |
от 0,3 до 1 | |||
ИМ-ГП-148 -М -А2 |
формамид |
90,0 |
А2 |
от 1 до 3 |
0,032 |
ШДЕК.418319.011-134 |
(CH3)2NCHO |
110,0 |
А2 |
от 3 до 10 | |||
Диметил- | ||||||
ИМ-ГП-149 - О - Б |
формамид (CH3)2NCHO |
120,0 |
Б |
от 0,3 до 5 |
0,032 |
ШДЕК.418319.011-135 |
Моноэтаноламин nhch2ch2oh |
70,0 |
А2 |
от 0,1 до 0,3 | |||
ИМ-ГП-150 -М -А2 |
90,0 |
А2 |
от 0,3 до 1 |
0,032 |
ШДЕК.418319.011-136 | |
100,0 |
А2 |
от 1 до 5 | ||||
Изопропил- |
70,0 |
А2 |
от 0,8 до 1,5 | |||
ИМ1-ГП-51 -М -А2 |
меркаптан |
90,0 |
А2 |
от 1,5 до 5 |
0,032 |
ШДЕК.418319.011-137 |
(CH3)2CHSH |
100,0 |
А2 |
от 5 до 10 | |||
ИМ-ГП-152 - М - Б |
Изопропил- |
90,0 |
Б |
от 2 до 5 |
0,032 |
ШДЕК.418319.011-138 |
меркаптан (CH3)2CHSH |
100,0 |
Б |
от 5 до 11 | |||
ИМ-ГП-153 - М- Б |
Бром ВГ2 |
30,0 35,0 |
Б Б |
от 0,2 до 1 от 1 до 4 |
-- |
ШДЕК.418319.011-171 |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
ИМ-ГП-154 - О - Б |
Изоамиловый спирт (СНз)2СН(СН2)2ОН |
110,0 |
Б |
от 0,з до 2 |
0,0З2 |
ШДЕК.418З19.011-172 |
ИМ-ГП-155 - М - Б |
Винилацетат СН3СООСНСН2 |
70,0 80,0 |
Б Б |
от 0,З до 2 от 2 до 10 |
0,0З2 |
ШДЕК.418З19.011-1З9 |
ИМ-ГП-156 - О - Б |
Муравьиная кислота НСООН |
80,0 |
Б |
от 0,з до 2 |
0,0З2 |
ШДЕК.418З19.011-17З |
ИМ-ГП-157 -М -А2 |
2,6 толуилен-диизоцианат CH3C6H3(NCO)2 |
40,0 80,0 |
A2 A2 |
от 0,1 до 0,5 от 0,2 до 2 |
-- |
ШДЕК.418З19.011-140 |
ИМ-ГП-158 -М -А2 |
2,4 толуилен-диизоцианат CH3C6H3(NCO)2 |
40,0 80,0 |
A2 A2 |
от 0,1 до 0,5 от 0,2 до 2 |
-- |
ШДЕК.418З19.011-141 |
ИМ-ГП-159 -М -А2 |
Бром Br2 |
З0,0 З5,0 |
A2 A2 |
от 0,2 до 1 от 1 до 4 |
-- |
ШДЕК.418З19.011-142 |
ИМ-ГП-160 -М -А2 |
Трибутилфосфат (С4Н9О)3РО |
120,0 |
А2 |
от 0,1 до 0,4 |
0,040 |
ШДЕК.418З19.011-14З |
ИМ-ГП-161 -М -А2 |
Диизопропил-метилфосфонат С7Н17О3Р |
100,0 110,0 120,0 |
А2 А2 А2 |
от 0,1 до 0,2 от 0,2 до 0,5 от 0,5 до 2 |
0,044 |
ШДЕК.418З19.001-144 |
ИМ-ГП-162 -М -А2 |
Диметилметил-фосфонат С3Н9О3Р |
80,0 100,0 |
А2 А2 |
от 0,1 до 0,з от 0,1 до 1 |
0,0З8 |
ШДЕК.418З19.001-145 |
ИМ-ГП-163 -М -Г2 |
Хлор CI2 |
З0,0 З5,0 |
Г2 Г2 |
от З до 10 от 5 до 16 |
0,0З2 |
ШДЕК.418З19.011-146 |
ИМ-ГП-164 -М -А2 |
Диизобутил-метилфосфонат C9H21O3P |
100,0 120,0 |
А2 А2 |
от 0,1 до 0,з от 0,з до 1,0 |
- |
ШДЕК.418З19.011-147 |
ИМ-ГП-165 -М -А2 |
Метил-трет-бутиловый эфир СНзОС(СНз)з |
80,0 90,0 |
А2 А2 |
от 0,5 до з,0 от з,0 до 7,0 |
- |
ШДЕК.418З19.011-148 |
ИМ-ГП-166 -М -Б |
Метил-трет-бутиловый эфир СНзОС(СНз)з |
80,0 90,0 |
Б Б |
от 1 до з от з до 5 |
- |
ШДЕК.418З19.011-149 |
ИМ-ГП-167 -М -А2 |
Диизоамиловый эфир |
100,0 110,0 |
А2 А2 |
от 0,5 до 2 от 1 до 7 |
- |
ШДЕК.418З19.011-150 |
ИМ-ГП-168 -О -Б |
Диизоамиловый эфир |
120,0 |
Б |
от 2 до 4 |
- |
ШДЕК.418З19.011-151 |
ИМ-ГП-169 - О - Б |
Третичный бутил-меркаптан |
100,0 |
Б |
от 0,5 до 10 |
- |
ШДЕК.418З19.011-152 |
ИМ-ГП-170 -М -А2 |
Стирол С6Н5С2НЗ |
60,0 80,0 90,0 100,0 |
А2 А2 А2 А2 |
от 0,1 до 1 от 0,5 до 2 от 2 до з от З до 5 |
- |
ШДЕК.418З19.011-15З |
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
ИМ-ГП-171 - М - Б |
Этилмеркаптан C2H5SH |
70,0 80,0 |
Б Б |
от 1 до 4 от 4 до 9 |
- |
ШДЕК.418319.011-154 |
90,0 |
Б |
от 9 до 15 | ||||
ИМ-ГП-172 - М -Г1 |
Винилхлорид |
35,0 |
Г1 |
от 0,5 до 2 |
0,032 |
ШДЕК.418319.011-155 |
CH2CHCI |
40,0 |
Г1 |
от 1 до 5 | |||
ИМ-ГП-173 - М -Г2 |
Винилхлорид |
35,0 |
Г2 |
от 0,5 до 2 |
0,032 |
ШДЕК.418319.011-156 |
CH2CHCI |
40,0 |
Г2 |
от 1 до 5 | |||
ИМ-ГП-174 -М -A2 |
Винилхлорид |
35,0 40,0 |
А2 А2 |
от 0,5 до 2 от 1 до 5 |
0,032 |
ШДЕК.418319.011-157 |
Перфтор- | ||||||
ИМ-ГП-175 -М -А2 |
трибутиламин |
35,0 |
А2 |
от 0,5 до 2 |
ШДЕК.418319.011-158 | |
C12F27N |
40,0 |
А2 |
от 1 до 5 | |||
30,0 |
А2 |
от 0,1 до 0,6 | ||||
ИМ-ГП-176 - М-А2 |
Акролеин |
40,0 |
А2 |
от 0,3 до 0,8 |
0,032 |
ШДЕК.418319.001-174 |
CH2 == CH-CHO |
50,0 |
А2 |
от 0,7 до 1,3 | |||
60,0 |
А2 |
от 1 до 2 | ||||
80,0 |
А2 |
от 0,1 до 0,5 | ||||
ИМ-ГП-177- М -А2 |
Гидразин |
90,0 |
А2 |
от 0,3 до 0,8 |
ШДЕК.418319.011-175 | |
N2H4 |
100,0 |
А2 |
от 0,5 до 3 | |||
ИМ-ГП-178- М -И |
Метилдиэтанол- |
60,0 70,0 |
И И |
от 1 до 3 от 3 до 5 |
0,038 |
ШДЕК.418319.011-176 |
амин C4H9NO |
75,0 |
И |
от 5 до 7 | |||
80,0 |
И |
от 7 до 10 | ||||
Гидразин-гидрат N2H4-H2O |
80,0 |
А2 |
от 0,1 до 0,5 | |||
ИМ-ГП-179- М -А2 |
90,0 100,0 |
А2 А2 |
от 0,3 до 0,8 от 0,5 до 3 |
- |
ШДЕК.418319.011-177 |
Примечание: 1) Конкретные значения производительности (GH, мкг/мин) приведены в паспорте на
ИМ-ГП.
2) Допускаются ИМ с промежуточными значениями температуры, кратными «1».
Таблица 2 -
Параметр |
Значение |
Пределы допускаемой относительной погрешности (d0, %) ИМ (пределы допускаемой относительной погрешности значений производительности (Эн, мкг/мин), воспроизводимых источником микропотока) при производительности G,, < 1,0 мкг/мин G,, > 1,0 мкг/мин |
±7 ±5 |
Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более |
±15 |
Пределы допускаемой относительной погрешности температурного коэффициента, % |
±10 |
Параметр |
Значение |
Масса, г, не более |
20 |
Заполнение ИМ веществом, не менее1) |
70 % от полной вместимости |
Содержание основного компонента в веществе для заполнения ИМ, %, не ме-нее2) |
99,0 |
Средняя наработка на отказ3) (при доверительной вероятности Р=0,95), ч, не менее для исполнений ИМ диоксида азота, диоксида серы, сероводорода, аммиака, бензола, толуола, о-ксилола, м-ксилола, п-ксилола, этилбензола, гексана, метилмеркаптана, этилмеркаптана, ацетона, фенола, этилацетата, уксусной кислоты, декана, нафталина, метанола |
12 000 |
для остальных исполнений ИМ |
6000 |
ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям. Предельное состояние ИМ, определяемое наличием вещества в ИМ в % от полной вместимости (визуально) или от массы, менее3) |
10 |
Примечание:
Для ИМ с производительностью не более 0,5 мкг/мин допускается заполнение веществом не менее чем 50 % от полной вместимости.
|
Таблица 3 -
исполнения ИМ
Условное обозначение исполне-
Особенность конструкции
Схема ИМ
Длина проницаемого сосуда, мм
Наружный диаметр проницаемого
сосуда, мм
А1
Трубка
от 20 до 120
А2
от 6 до 8
Ампула
от 90 до 110
от 11 до 14
Условное обозначение исполне- |
Особенность конструкции |
Схема ИМ |
Длина проницаемого сосуда, мм |
Наружный диаметр проницаемого сосуда, мм | ||||||
Г1 |
Резервуар с трубкой |
/ \ к У |
от 15 до 50 (общая длина от 40 до 120) |
4 | ||||||
Г2 |
от 6 до 8 | |||||||||
Д |
Резервуар с мембраной |
Толщина мембраны от 0,5 до 2 мм |
4 | |||||||
/ -- |
J | |||||||||
Е |
Резервуар с внутренней газопроницаемой трубкой |
от 5 до 20 |
4 | |||||||
/ -- |
J | |||||||||
И |
Ампула |
ЕНИ= |
от 50 до 110 |
от 11 до 14 | ||||||
Примечания:
|
