Номер по Госреестру СИ: 89132-23
89132-23 Пикнометры напорные
(ПН)
Назначение средства измерений:
Пикнометры напорные ПН (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам и применяются в составе установок пикнометрических для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности.
Внешний вид.
Пикнометры напорные

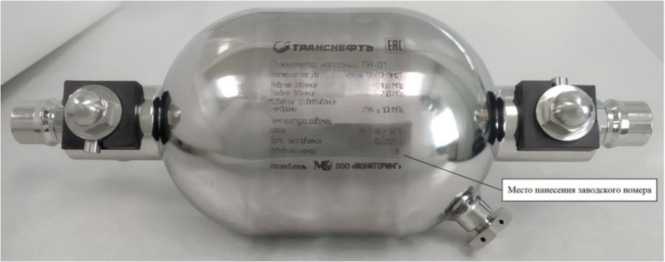

Рисунок № 1
Внешний вид.
Пикнометры напорные

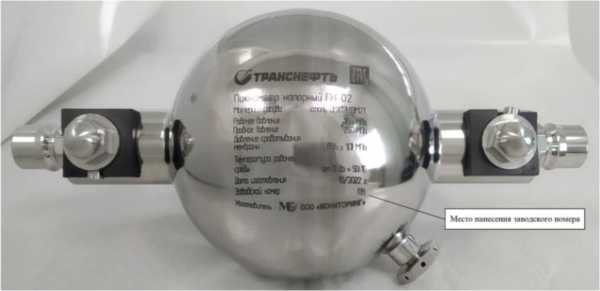

Рисунок № 2
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации «Пикнометры напорные ПН».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
СНМК.414123.025.01.000.000 ТУ «Пикнометры напорные ПН. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»)
ИНН 4704045809
Юридический адрес: 188910, Ленинградская обл., Выборгский р-н, пр-д Портовый (Приморская тер.), д. 7
Телефон: 8 (81378) 78-778
Факс: 8 (81378) 78-720
Web-сайт: www.transneft.ru
E-mail: info@prm.transneft.ru
Изготовитель
Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»)ИНН 7810728739
Юридический адрес: 196247, г. Санкт-Петербург, Новоизмайловский пр., д. 67, корп. 2, помещ. 5Н, лит. А
Адреса деятельности:
190020, г. Санкт-Петербург, ул. Бумажная, д. 17;
196650, г. Санкт-Петербург, г. Колпино, ул. Финляндская, д. 37
Телефон: +7 (812)327-97-76
Факс: +7 (812)251-56-72
Web-сайт: www.ooo-monitoring.ru
E-mail: info@ooo-monitoring.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»)
ИНН 4704045809
Юридический адрес: 188910, Ленинградская обл., Выборгский р-н, пр-д Портовый (Приморская тер.), д. 7
Телефон: 8 (81378) 78-778
Факс: 8 (81378) 78-720
Web-сайт: www.transneft.ru
E-mail: info@prm.transneft.ru
Пикнометры выпускаются в двух исполнениях в зависимости от формы корпуса пикнометра:
-
- исполнение ПН-01 имеет цилиндрическую форму корпуса (Рисунок 1, а);
-
- исполнение ПН-02 имеет сферическую форму корпуса (Рисунок 1, б).
Исполнение ПН-02 имеет меньшую, чем у исполнения ПН-01 номинальную массу корпуса пикнометра при близком значении номинального внутреннего объема.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений плотности, реализуемого установками пикнометрическими.
Конструктивно пикнометры выполнены в виде цельнометаллического сосуда с двумя запорными кранами конусного типа и клапаном аварийного сброса давления мембранного типа. Краны пикнометров имеют патрубки для соединения между собой и подключения к быстросъёмным соединениям рукавов высокого давления.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер наносится на тело пикнометра (рисунок 1) методом лазерной или электрохимической гравировки.
Пломбирование пикнометров не предусмотрено.
а)
б)
Рисунок 1 - Общий вид пикнометров:
а) исполнение ПН-01; б) исполнение ПН-02
Таблица 1 - Основные метрологические и технические характеристики пикнометров
Наименование характеристики |
Значение | |
ПН-01 |
ПН-02 | |
Номинальный внутренний объем пикнометра, см3, не менее* |
1000 |
1000 |
Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра при атмосферном давлении и температуре 25 °С, см3 |
± 0,025 | |
Коэффициент изменения внутреннего объема пикнометра под воздействием температуры жидкости, отличной от 25 °С, см3^°С-1, не более |
0,1 | |
Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3 •МПа-1, не более |
0,1 | |
Габаритные размеры пикнометра, мм, не более:
|
120 326 |
143 307 |
Номинальная масса пустого пикнометра, г, не более* |
4800 |
4300 |
Продолжение таблицы 2
Материал корпуса пикнометра |
Нержавеющая сталь |
Условия эксплуатации: | |
- рабочая среда |
Нефть и нефтепродукты |
- допускаемое рабочее давление жидкости при отборе пробы, МПа, не более |
6,3 |
- температура жидкости при отборе пробы, °С |
от 0 до +50 |
- температура окружающего воздуха при отборе пробы жидкости, °С |
от -25 до +50 |
Срок службы пикнометра, лет |
10 |
Средняя наработка до отказа, ч, не менее |
10000 |
* действительные значения объема и массы для каждого экземпляра приведены в паспортах на | |
пикнометры и протоколах поверки. |
