Номер по Госреестру СИ: 90559-23
90559-23 Установки пикнометрические
(ПУ-01)
Назначение средства измерений:
Установки пикнометрические ПУ-01 (далее - установки) предназначены для прецизионных измерений плотности жидкости в условиях транспортирования ее по технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерения плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, поверки и калибровки поточных преобразователей плотности в составе систем измерений количества и показателей качества нефти и нефтепродуктов.

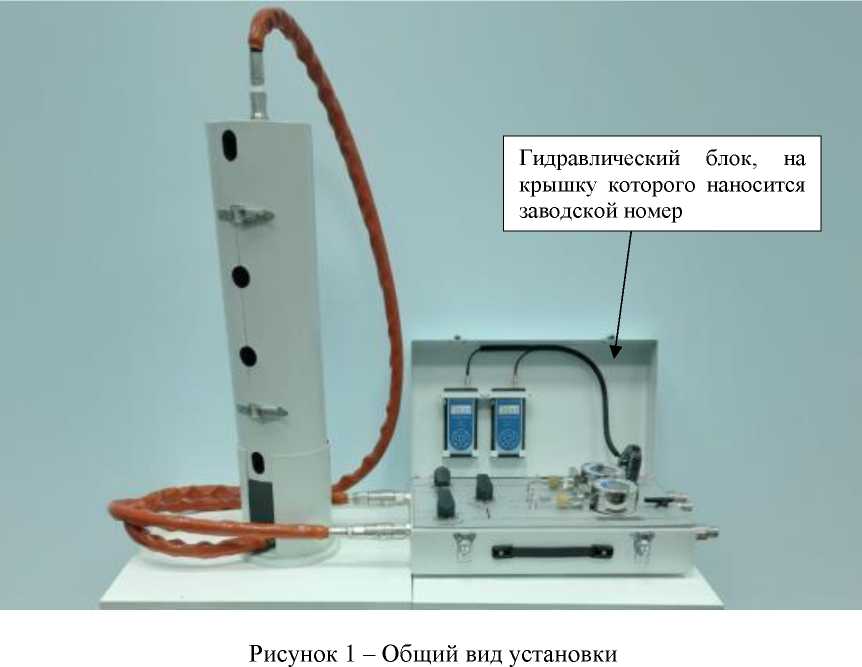

Внешний вид.
Установки пикнометрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 6
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»)
ИНН 7810728739
Юридический адрес: 196247, г. Санкт-Петербург, Новоизмайловский пр-кт, д. 67, к. 2, помещ. 5Н, лит. А
Адреса мест осуществления деятельности:
190020, г. Санкт-Петербург, ул. Бумажная, д. 17
196650, г. Санкт-Петербург, г. Колпино, ул. Финляндская, д. 37
Телефон: +7 (812)327-97-76
Факс: +7 (812)251-56-72
Web-сайт: www.ooo-monitoring.ru
E-mail: info@ooo-monitoring.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Транснефть - Порт Приморск»
(ООО «Транснефть - Порт Приморск»)
ИНН 4704045809
Юридический адрес: 188910, Ленинградская обл., Выборгский р-н, пр-д Портовый (Приморская тер.), д. 7
Телефон: 8 (81378) 78-778
Факс: 8 (81378) 78-720
Web-сайт: www.transneft.ru
E-mail: info@prm.transneft.ru
Принцип измерения плотности установками основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров напорных. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на весах неавтоматического действия методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи манометра электронного МТИ-100 во взрывозащищенном исполнении, термометров цифровых малогабаритных ТЦМ 9410 в комплекте с термопреобразвателями сопротивления ТТЦ 01-180 во взрывозащищенном исполнении, входящих в комплекты установок.
Конструктивно установка состоит из следующих основных частей: блока гидравлического, весов с набором гирь, футляра термоизолирующего с двумя пикнометрами напорными. В гидравлическом блоке установки размещены технологические трубопроводы, запорная арматура (краны), термокарманы, быстроразъёмные соединения для подключения к рукавам высокого давления, а также термометры цифровые с первичными термопреобразователями сопротивления, манометры цифровые, ротаметр (выполняет роль индикатора расхода). Оборудование установки в целях транспортировки может размещаться в транспортных кейсах. При отборе пробы жидкости пикнометры напорные помещаются в термоизолирующий футляр и с помощью рукавов высокого давления соединяются с блоком гидравлическим. Блок гидравлический также, с помощью рукавов высокого давления, подключается к трубопроводу с исследуемой жидкостью.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в цифровом формате наносится на табличку (пластину) методом термотрансферной печати. Табличка крепится на наружной поверхности гидравлического блока.
Общий вид установок показан на рисунке 1.
Пломбирование установок не предусмотрено.
Таблица 3 - Комплектность установки
Наименование |
Обозначение |
Количество |
Установка пикнометрическая, в составе: |
ПУ-01 |
1 шт. |
- пикнометры напорные, регистрационный № 89132-23 |
ПН |
2 шт. |
- термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления ТТЦ 01-180, регистрационный № 68355-17 |
ТЦМ 9410 |
2 комплекта |
- весы неавтоматического действия специального класса точности (I) или весы высокого (II) класса точности по ГОСТ OIML R 76-11-2011, НПВ не менее 6000 г, дискретность не более 0,01 г |
- |
1 шт. |
ГОСТ OIML R 111-1-2009 с номинальными массами:
|
- |
1 комплект: 1 шт.
|
- манометры электронные для точных измерений, регистрационный № 61041-15 |
МТИ-100/М2 |
2 шт. |
- индикатор расхода (ротаметр) |
- |
1 шт. |
- футляр термоизолирующий, блок гидравлический, укомплектованный технологическими трубопроводами, запорной арматурой (кранами), термокарманами, быстроразъёмными соединениями для подключения к рукавам высокого давления, рукава высокого давления с быстроразъёмными соединениями для подключения к пикнометрам, шланг дренажный, комплект инструментов, комплект запасных частей |
- |
1 комплект |
Руководство по эксплуатации |
ШДЕК.414123.025.00.000.000 РЭ |
1 экз. |
Паспорт |
ШДЕК.414123.025.00.000.000 ПС |
1 экз. |
Таблица 1 - Метрологические характеристики установок
Характеристики |
Значение |
Диапазон измерений плотности жидкости, кг/м3 |
от 650 до 1200 |
Доверительные границы погрешности измерений плотности при доверительной вероятности 0,95, кг/м3 |
±0,10 |
Таблица 2 - Основные технические характеристики установок
Наименование характеристики |
Значение |
Рабочая среда |
Нефть, нефтепродукты |
Условия эксплуатации: Рабочее давление жидкости, МПа, не более |
6,3 |
Диапазон температуры жидкости, °С |
от 0 до +50 |
Температура окружающего воздуха, °С - при отборе пробы жидкости в пикнометры |
от -25 до +50 |
- при взвешивании пикнометров |
по спецификации на весы |
Относительная влажность воздуха, % - при отборе пробы жидкости в пикнометры |
от 30 до 80 |
- при взвешивании пикнометров |
по спецификации на весы |
Маркировка взрывозащищенности: - манометра электронного для точных измерений |
0Ех ia IIB T6 Ga X |
- термометра цифрового малогабаритного |
0Ех ia ПС T6 Ga X |
Габаритные размеры: блока гидравлического, мм, не более: - длина |
730 |
- ширина |
370 |
- высота |
230 |
футляра термоизолирующего, мм, не более: - длина |
860 |
- ширина |
250 |
- высота |
250 |
Масса установки, кг, не более |
100 |
Срок службы, лет, не менее |
10 |
Средняя наработка до отказа, ч, не менее |
10000 |
