№845 от 19.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 84820
о внесении изменений в описание типа
и
о переоформлении свидетельства об утверждении типа
датчиков-газоанализаторов ДАФ-М
104-10-10-13-1122 от 08.04.2019
Приказы по основной деятельности по агентству Вн. Приказ № 845 от 19.04.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» апреля 2019 г. № 2019 г.
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики-газоанализаторы ДАФ-М
Назначение средства измеренийДатчики-газоанализаторы ДАФ-М (далее - газоанализаторы) предназначены для непрерывных автоматических измерений массовой концентрации паров ацетона (С3Н6О), бензола (С6Н6), гексана (С6Н14), стирола (C8H8), толуола (С6Н5СН3), фенола (С6Н6О), этанола (C2H5OH), циклогексана (C6H12), нефти и нефтепродуктов в воздухе.
Описание средства измеренийПринцип действия газоанализаторов - фотоионизационный (ФИД).
Способ отбора пробы - диффузионный или принудительный (за счет избыточного давления в точке отбора или с помощью внешнего побудителя расхода при установке дополнительных принадлежностей на газоанализаторы).
Газоанализаторы являются стационарными одноканальными одноблочными приборами непрерывного действия.
Условные наименования модификаций и обозначения газоанализаторов приведены в таблице 1.
Таблица 1 - Модификации газоанализаторов
|
Обозначение газоанализаторов |
Групповое условное наименование модификаций газоанализаторов |
Условное наименование модификации газоанализаторов |
|
ИБЯЛ.413445.003 |
ДАФ-М-01 |
ДАФ-М-01-АА |
|
ИБЯЛ.413445.003-06 |
ДАФ-М- 05Х |
ДАФ-М-05Х-АА |
|
ИБЯЛ.413445.003-09 |
ДАФ-М-06ТРХ |
ДАФ-М-06ТРХ- АА |
|
ИБЯЛ.413445.003-80 |
ДАФ-М- 08Х |
ДАФ-М-08Х-АА |
|
ИБЯЛ.413445.003-85 |
ДАФ-М-08ТРХ |
ДАФ-М-08ТРХ- АА |
|
Примечание - АА - аббревиатура, соответствующая химической формуле определяемого компонента, или сокращенное наименование определяемого компонента для газоанализаторов паров нефти и нефтепродуктов: ПН - пары нефти, АТ - пары авиационного топлива, АБ - пары авиационного бензина, ДТ - пары дизельного топлива, ПБ - пары бензина, ТРД - пары топлива для реактивных двигателей, УС - пары уайт-спирита. | ||
Газоанализаторы всех модификаций оснащены:
-
- встроенным фотоионизационным датчиком;
-
- табло светодиодным;
-
- органами управления режимами работы: кнопками (для модификации ДАФ-М-01) или
контактными зонами для приложения магнитного стилуса (для остальных модификаций);
-
- световыми индикаторами «ВКЛ.» и «ПОРОГ»;
-
- выходным сигналом постоянного тока от 4 до 20 мА.
Газоанализаторы отличаются в зависимости от модификаций:
-
- способом отбора пробы:
а) диффузионный для модификации ДАФ-М-01;
б) диффузионный или принудительный для остальных модификаций;
- наличием цифровых каналов связи:
а) отсутствуют для модификации ДАФ-М-01;
б) HART для модификаций ДАФ-М-05Х, ДАФ-М-08Х;
в) RS-485 и HART для модификаций ДАФ-М-06ТРХ, ДАФ-М-08ТРХ.
- наличием «сухих» контактов реле «ПОРОГ1», «ПОРОГ2», «СПЕЦРЕЖИМ»:
а) отсутствуют для модификаций ДАФ-М-01, ДАФ-М-05Х, ДАФ-М-08Х;
б) присутствуют для остальных модификаций.
- материалом корпуса:
а) полиамид угленаполненный для модификации ДАФ-М-01;
б) сплав алюминиевый для модификаций ДАФ-М-05Х, ДАФ-М-06ТРХ;
в) сталь нержавеющая для остальных модификаций газоанализаторов.
Газоанализаторы обеспечивают выполнение следующих основных функций:
- непрерывные измерения содержания определяемого компонента;
- вывод измерительной информации:
а) на табло;
б) в форме выходного сигнала постоянного тока от 4 до 20 мА;
в) в кодированной форме по цифровым каналам связи RS485 или HART (для соответствующих модификаций);
- выдачу световой сигнализации ПОРОГ1 и ПОРОГ2 при достижении содержания определяемого компонента установленных пороговых значений;
- автоматический контроль технического состояния газоанализаторов с выдачей сигнализации «НЕИСПРАВНОСТЬ» при обнаружении отказа;
- переключение «сухих» контактов реле «ПОРОГ1», «ПОРОГ2», «СПЕЦРЕЖИМ» одновременно с выдачей соответствующей сигнализации для модификаций ДАФ-М-06ТРХ, ДАФ-М-08ТРХ;
- информационную функцию (индикация режимов работы газоанализаторов, идентификация встроенного программного обеспечения и т.д.).
Общий вид газоанализаторов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения оттисков клейм представлены на рисунке 2.

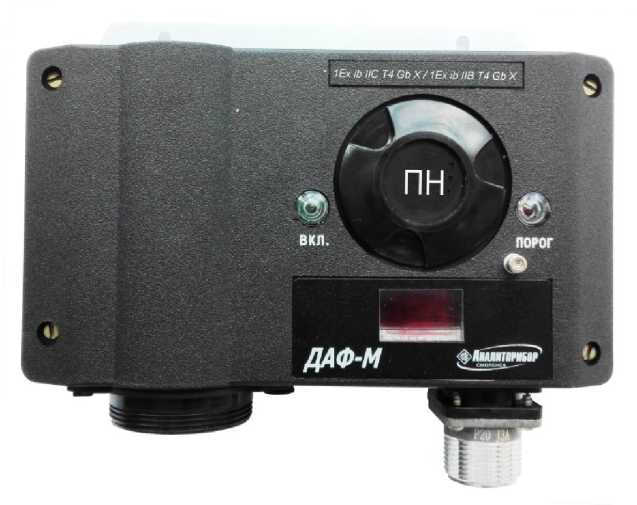

а) ДАФ-М-01

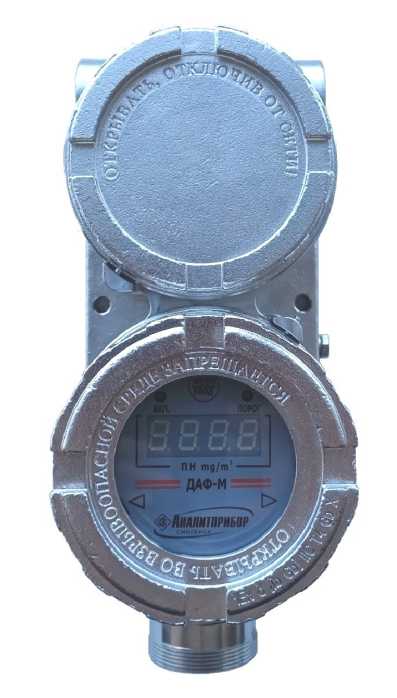

б) ДАФ-М-05Х, ДАФ-М-06ТРХ

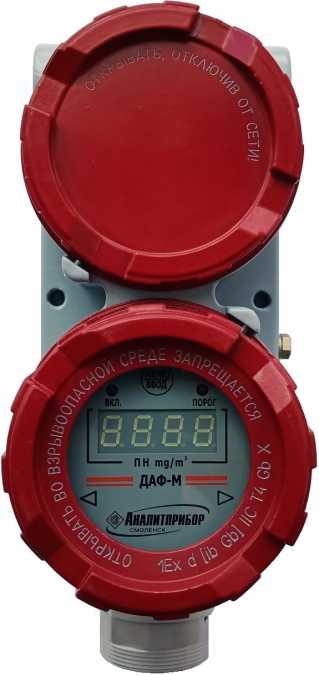

в) ДАФ-М-08Х, ДАФ-М-08ТРХ
Рисунок 1 - Общий вид газоанализаторов
б) ДАФ-М-05Х, ДАФ-М-06ТРХ, ДАФ-М-08Х, ДАФ-М-08ТРХ

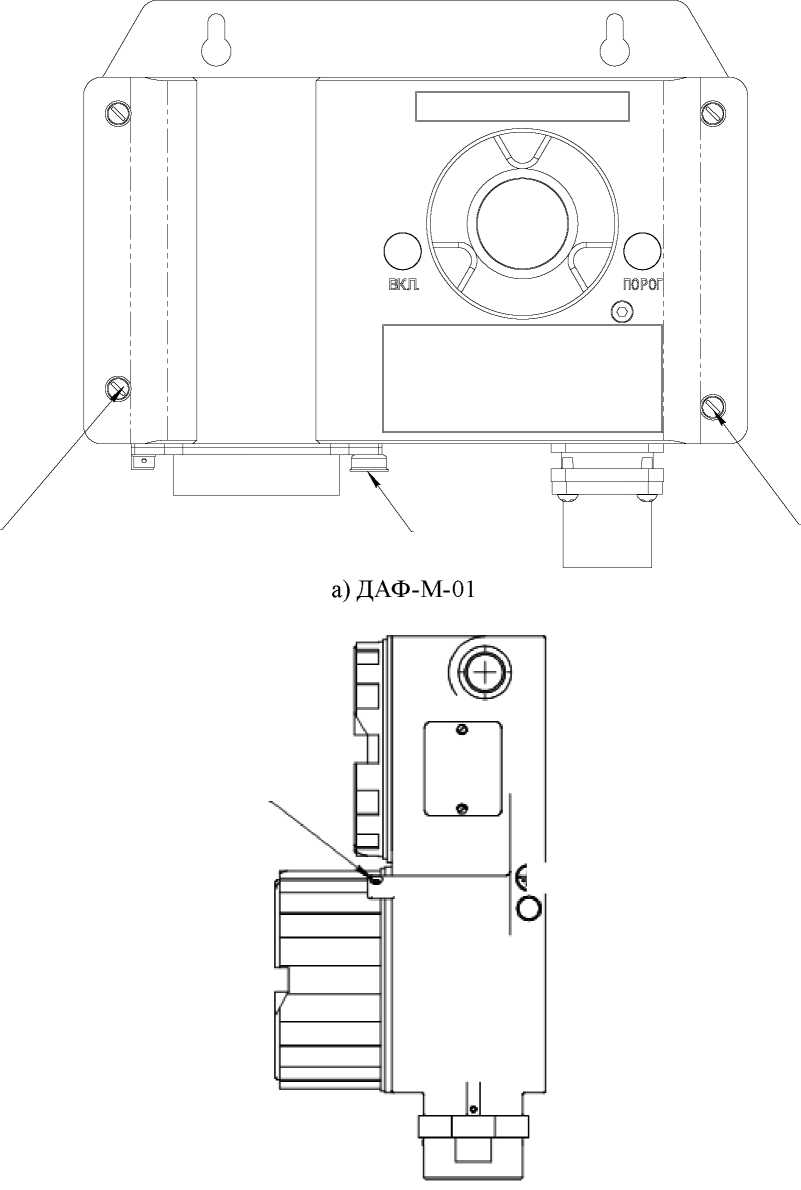

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа, обозначение мест для нанесения оттисков клейм (показаны стрелками)
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение (далее - ВПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания определяемых компонентов.
Основные функции ВПО:
- обработка сигналов;
- человеко-машинный интерфейс;
- передача данных.
В ВПО реализованы следующие основные алгоритмы:
- вычисление значений содержания определяемого компонента по выходному сигналу фотоионизационного датчика;
- сравнение текущих результатов измерений с установленными пороговыми значениями срабатывания сигнализации;
- выдача выходного сигнала постоянного тока от 4 до 20 мА;
- выдача информации (измерительной, диагностической, о текущем режиме работы) по цифровым каналам связи RS485 и/или HART;
- автоматический контроль технического состояния газоанализаторов.
Газоанализаторы имеют возможность работы с сервисными программным обеспечением (СПО) для персонального компьютера под управлением ОС Microsoft Windows.
Уровень защиты ВПО и измерительной информации от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ВПО
|
Идентификационные данные (признаки) |
Значение | ||
|
ДАФ-М-01 |
ДАФ-М-05Х, ДАФ-М-08Х |
ДАФ-М-06ТРХ, ДАФ-М-08ТРХ | |
|
Идентификационное наименование ВПО |
DAF-M |
DAF-M-H |
DAF-M-ТКН |
|
Номер версии (идентификационный номер) ВПО |
1.0 |
1.0 |
1.0 |
|
Цифровой идентификатор ВПО |
7116 |
E2C3 |
0172 |
|
Алгоритм вычисления цифрового идентификатора ВПО |
CRC-16 | ||
|
Примечание - Номер версии ВПО должен быть не ниже указанного в таблице. Значение цифрового идентификатора, относится только к файлу прошивки обозначенной в таблице версии. | |||
Метрологические и технические характеристики
Таблица 3 - Основные метрологические характеристики газоанализаторов
|
Определяемый компонент |
Диапазон измерений (диапазон показаний) массовой концентрации определяемого компонента, мг/м3 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3 |
Пределы допускаемой основной погрешности | |
|
абсолютной, мг/м3 |
относительной, % | |||
|
ацетон |
от 0 до 2500 |
от 0 до 200 включ. |
±30 |
- |
|
(СзНбО) |
(от 0 до 4000) |
св. 200 до 2500 |
- |
±15 |
|
фенол (СбНзО) |
от 0 до 50 |
от 0 до 5 включ. |
±1 |
- |
|
(от 0 до 50) |
св. 5 до 50 |
- |
±20 | |
|
бензол (С6Нб) |
от 0 до 50 (от 0 до 100) |
от 0 до 5 включ. св. 5 до 50 |
±1 |
±20 |
|
бензол (С6Нб) |
от 0 до 3500 (от 0 до 4000) |
от 0 до 50 включ. св. 50 до 3500 |
±10 |
±20 |
Продолжение таблицы 3
|
Определяемы й компонент |
Диапазон измерений (диапазон показаний) массовой концентрации определяемого компонента, мг/м3 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3 |
Пределы допускаемой основной погрешности | |
|
абсолютной, мг/м3 |
относительной, % | |||
|
гексан (C6H14) |
от 0 до 3500 |
от 0 до 300 включ. |
±45 |
- |
|
(от 0 до 4000) |
св. 300 до 3500 |
- |
±15 | |
|
стирол (C8H8) |
от 0 до 100 |
от 0 до 10 включ. |
±2 |
- |
|
(от 0 до 100) |
св. 10 до 100 |
- |
±20 | |
|
толуол |
от 0 до 500 |
от 0 до 50 включ. |
±7,5 |
- |
|
(C6H5CH3) |
(от 0 до 1000) |
св. 50 до 500 |
- |
±15 |
|
толуол |
от 0 до 2500 |
от 0 до 500 включ. |
±75 |
- |
|
(C6H5CH3) |
(от 0 до 4000) |
св. 500 до 2500 |
- |
±15 |
|
этанол |
от 0 до 2500 |
от 0 до 1000 включ. |
±150 |
- |
|
(C2H5OH) |
(от 0 до 4000) |
св. 1000 до 2500 |
- |
±15 |
|
циклогексан |
от 0 до 800 |
от 0 до 80 включ. |
±12 |
- |
|
(C6H12) |
(от 0 до 800) |
св. 80 до 800 |
- |
±15 |
|
пары нефти |
от 0 до 3500 |
от 0 до 300 включ. |
±45 |
- |
|
(от 0 до 4000) |
св. 300 до 3500 |
- |
±15 | |
|
пары |
от 0 до 3500 |
от 0 до 300 включ. |
±45 |
- |
|
авиационного топлива |
(от 0 до 4000) |
св. 300 до 3500 |
- |
±15 |
|
пары |
от 0 до 3500 |
от 0 до 300 включ. |
±45 |
- |
|
авиационного бензина |
(от 0 до 4000) |
св. 300 до 3500 |
- |
±15 |
|
пары |
от 0 до 3500 |
от 0 до 300 включ. |
±45 |
- |
|
дизельного топлива |
(от 0 до 4000) |
св. 300 до 3500 |
- |
±15 |
|
пары бензина |
от 0 до 3500 |
от 0 до 100 включ. |
±25 |
- |
|
(от 0 до 4000) |
св. 100 до 3500 |
±(25+0,15- (Свх-100)) |
- | |
|
пары |
от 0 до 3500 |
от 0 до 300 включ. |
±45 |
- |
|
топлива для реактивных двигателей |
(от 0 до 4000) |
св. 300 до 3500 |
±15 | |
Продолжение таблицы 3
|
Определяемы й компонент |
Диапазон измерений (диапазон показаний) массовой концентрации определяемого компонента, мг/м3 |
Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3 |
Пределы допускаемой основной погрешности | |
|
абсолютной, мг/м3 |
относительной, % | |||
|
пары уайт-спирита |
от 0 до 3500 (от 0 до 4000) |
от 0 до 300 включ. св. 300 до 3500 |
±45 |
±15 |
|
Примечания:
| ||||
Таблица 4 - Прочие метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний (выходного сигнала) газоанализаторов, в долях от предела допускаемой основной погрешности |
0,5 |
|
Время прогрева газоанализаторов, не более, мин |
5 |
|
Предел допускаемого времени установления показаний Т0,9 (при повышении содержания) по поверочному компоненту для газоанализаторов с определяемыми компонентами, с: - фенол, бензол, толуол, циклогексан |
300 |
|
- стирол |
600 |
|
- для остальных определяемых компонентов |
60 |
|
Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по ГС, мес. |
6 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и анализируемой среды в рабочих условиях эксплуатации на каждые 10 °С от значения температуры, при которой определялась основная погрешность, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов при изменении атмосферного давления в рабочих условиях эксплуатации от номинального значения давления от 97,3 до 105,3 кПа (от 730 до 790 мм рт.ст.), в долях от предела допускаемой основной погрешности |
±1,0 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности газоанализаторов при изменении относительной влажности анализируемой среды в рабочих условиях эксплуатации в диапазоне от 0 до 95 % на каждые 10 % от номинального значения влажности 60 % при температуре +25 °С, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 45 до 75 от 97,3 до 105,3 |
|
Газоанализаторы соответствуют требованиям к основной погрешности при изменении содержания неопределяемых компонентов в анализируемой среде:
|
от 0 до 200 от 0 до 1 |
Таблица 5 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Электрическое питание газоанализаторов осуществляется от источника постоянного тока напряжением, В: - ДАФ-М-01 |
от 10 до 24 |
|
- ДАФ-М-05Х, ДАФ-М-06ТРХ, ДАФ-М-08Х, ДАФ-М-08ТРХ |
от 10 до 32 |
|
Потребляемая мощность, Вт, не более - ДАФ-М-01, ДАФ-М-05Х, ДАФ-М-08Х |
2,0 |
|
- ДАФ-М-06ТРХ, ДАФ-М-08ТРХ |
3,5 |
|
Габаритные размеры газоанализаторов, мм, не более: для ДАФ-М-01 | |
|
- высота |
160 |
|
- ширина |
60 |
|
- длина |
180 |
|
для ДАФ-М-05Х, ДАФ-М-06ТРХ, ДАФ-М-08Х, ДАФ-М-08ТРХ | |
|
- высота |
260 |
|
- ширина |
130 |
|
- длина |
120 |
|
Масса газоанализаторов, кг, не более: - ДАФ-М-01 |
1,5 |
|
- ДАФ-М-05Х, ДАФ-М-06ТРХ |
3,0 |
|
- ДАФ-М-08Х, ДАФ-М-08ТРХ |
6,5 |
|
Условия эксплуатации:
|
от -40 до +50 |
|
при температуре не более +35 oC без конденсации влаги |
от 0 до 95 |
|
при температуре не более +25 oC (кроме ДАФ-М-01) |
от 0 до 100 |
|
от 84 до 106,7 |
|
с амплитудой смещения, мм |
0,35 |
|
частотой, Г ц |
от 10 до 55 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Степень защиты газоанализаторов по ГОСТ 14254 - 2015:
|
IP54 IP66/IP68 |
|
Назначенный срок службы, лет 1) |
20 |
|
Средняя наработка на отказ, ч 2) |
35000 |
|
Газоанализаторы предназначены для применения во взрывоопасных зонах класса 1 по ГОСТ IEC 60079-10-1-2013, относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2014 (IEC 60079-0:2011), соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011, имеют маркировку взрывозащиты:
|
1Ex ib IIC T4 Gb X/ 1Ex ib IIB T4 Gb X 1Ex d [ib Gb] IIC T4 Gb X |
|
Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014 для применения в промышленной электромагнитной обстановке | |
Срок проведения капитального ремонта - 10 лет с даты изготовления газоанализаторов.
| |
Таблица 6 - Дополнительные технические характеристики газоанализаторов,
соответствующих требованиям Правил РМРС и РРР
|
Наименование характеристики |
Значение |
|
Газоанализаторы устойчивы в рабочих условиях эксплуатации:
|
от -40 до +50 от 2 до 100 от 40 до 80 30 22,5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на корпусе газоанализатора.
Комплектность средства измерений
Таблица 7 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Датчик-газоанализатор ДАФ-М 1) |
- |
1 шт. |
|
Ведомость эксплуатационных документов |
ИБЯЛ.413445.003 ВЭ |
1 экз. |
Продолжение таблицы 7
|
Наименование |
Обозначение |
Количество |
|
Комплект эксплуатационных документов3-* |
- |
1 компл. |
|
Методика поверки |
МП 242-2265-2018 с изменением № 1 |
1 экз. |
|
Комплект ЗИП 2) |
- |
1 компл. |
| ||
осуществляется по документу МП 242-2265-2018 «ГСИ. Датчики-газоанализаторы ДАФ-М. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.
И. Менделеева» от 27 декабря 2018 г.
Основные средства поверки:
-
- стандартные образцы состава газовые смеси ацетон - воздух (ГСО 10535-2014), гексан - воздух (ГСО 10463-2014, 10541-2014), бензол - воздух (ГСО 10540-2014), стирол -воздух (ГСО 10539-2014), толуол - воздух (ГСО 10540-2014), этанол - воздух (ГСО 105352014), циклогексан - воздух (ГСО 10539-2014) в баллонах под давлением;
-
- источник микропотока фенола (ИМ-ГП-89-М-А2) (рег. № 68336-17);
-
- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 генератор газовых смесей ГГС, исполнений ГГС-Т или ГГС-К (рег. № 62151-15);
-
- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 генератор газовых смесей ГГС, исполнений ГГС-Р или ГГС-К (рег. № 62151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчики-газоанализаторам ДАФ-МПриказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 14254-2015 Степени зашиты, обеспечиваемые оболочками (Код IP)
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТР ТС 012/2011. Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах
ТР ТС 020/2011. Технический регламент Таможенного союза. Электромагнитная совместимость технических средств
ИБЯЛ.413445.003 ТУ Датчики-газоанализаторы ДАФ-М. Технические условия
ИзготовительФедеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)
ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3
Телефон: (4812) 31-12-42, 31-30-77, (4812) 31-06-78
Факс: (4812) 31-75-17, (4812) 31-33-25
Е-mail: mfo@analitpribor-smolensk.ru, market@analitpribor-smolensk.ru
Web-сайт: www.analitpribor-smolensk.ru, аналитприбор.рф
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ19 апреля 2019 г.
№845
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 72129 «Датчики-газоанализаторы ДАФ-М» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ФГУП «СПО «Аналитприбор» от 04 марта 2019 г. № 63/4729 и № 63/4728 приказываю:
-
1. Внести изменения в описание типа на датчики-газоанализаторы ДАФ-М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 73327-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 242-2265-2018 «ГСП. Датчики-газоанализаторы ДАФ-М. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 27 декабря 2018 г.
-
3. Переоформить свидетельство об утверждении типа № 72129 «Датчики-газоанализаторы ДАФ-М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 73327-18, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036EE32711E88OE9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
