Номер по Госреестру СИ: 62856-15
62856-15 Машины испытательные универсальные
(LFM 1000-T4000)
Назначение средства измерений:
Машины испытательные универсальные LFM 1000-T4000 (далее - машины) предназначены для задания и измерений силы, крутящего момента силы, а также угла поворота, перемещения, угловой скорости и скорости перемещения подвижного штока при испытаниях на растяжение, сжатие, изгиб и кручение.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) «DION 7» разработано специально для машин и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
Идентификационные данные программного обеспечения:
Идентификационное наименование ПО |
DION 7 |
Номер версии (идентификационный номер ПО), не ниже |
1.6 |
Цифровой идентификатор ПО |
356AV046 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Программное обеспечение защищено от несанкционированного доступа ключом аппаратной защиты. Программное обеспечение соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса машин и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Машины испытательные универсальные LFM 1000-T4000. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным LFM 1000-T4000
-
1. ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».
-
2. ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
-
3. ГОСТ 8.016-81 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
-
4. ГОСТ 28840-90 «Машина для испытаний материалов на растяжение, сжатие и изгиб. Общие технические условия».
-
5. Техническая документация «Walter+Bai AG», Швейцария.
Поверка
Поверкаосуществляется в соответствии с документом МП АПМ 43-15 «Машины испытательные универсальные LFM 1000-T4000. Методика поверки» утверждённым ООО «Автопрогресс-М» в октябре 2015 г.
Перечень основного оборудования необходимого для поверки:
-
- динамометры 2-го разряда по ГОСТ Р 8.640-2014, ПГ ± 0,24 %;
-
- измерители крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011, ПГ ± 0,25 %;
-
- квадрант оптический КО-60М по ТУ 3-3.1387-82, (0-360)°, ПГ ± 30'';
-
- системы лазерные измерительные XL-80, (0-80) м, ПГ(±0,5Ъ) мкм, Госреестр
№ 35362-13;
-
- секундомер механический по ТУ 25-1819.0021-90, (0-60)с, (0-60)мин., ЦД 0,2с, ПГ ±0,2 %.
Изготовитель
«Walter+Bai AG», ШвейцарияCH-8224, Lohningen, Switzerland
Тел.: +41 (0) 52 687 25 25; факс: +41 (0) 52 687 25 20
E-mail: info@walterbai. com
Заявитель
ООО «Me.nuT3K», г. Москва
ИНН 7728644821
117342, г. Москва, ул. Обручева, дом 34/63, стр. 2
Тел.: +7 (495) 781 07 85;Факс: +7 (495) 781 07 85
E-mail: info@melytec.ru
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0 E-mail: info@autoprogress-m.ru
Принцип действия машин основан на измерении величины силы, крутящего момента силы, приложенного к испытываемому образцу, а также перемещения и угла поворота подвижного штока при испытаниях материалов на сжатие, растяжение, изгиб и кручение.
Конструктивно машины состоят из нагружающего устройства, привода подвижной траверсы, датчика силы и крутящего момента силы, датчика перемещения подвижного штока, датчика угла поворота подвижного штока, реакционной опоры, захватов образца, электронного блока управления.
Нагружающее устройство машин представляет собой горизонтальную четырёхколонную силовую раму с подвижной траверсой и расположенным на ней подвижным штоком. Нагружающее устройство жестко закреплено на основании. В основание вмонтированы рельсы, которые служат для необходимого перемещения реакционной опоры.
Испытываемый образец закрепляется в захватах подвижного штока и реакционной опоры, скорость перемещения подвижного штока задается электронным блоком управления. Сила и крутящий момент силы, прикладываемые к испытываемому образцу, измеряются тензо-резисторным датчиком силы и крутящего момента силы, размещенным на валу подвижного штока. Датчик силы и датчик перемещения подвижного штока могут работать на растяжение и сжатие. Датчик крутящего момента силы и датчик угла поворота подвижного штока могут работать как по часовой стрелке, так и против. Значения измеряемых величин отображаются на дисплее электронного блока управления.
Электронный блок управления предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Машины могут быть укомплектованы дополнительными средствами измерений необходимыми для испытаний.

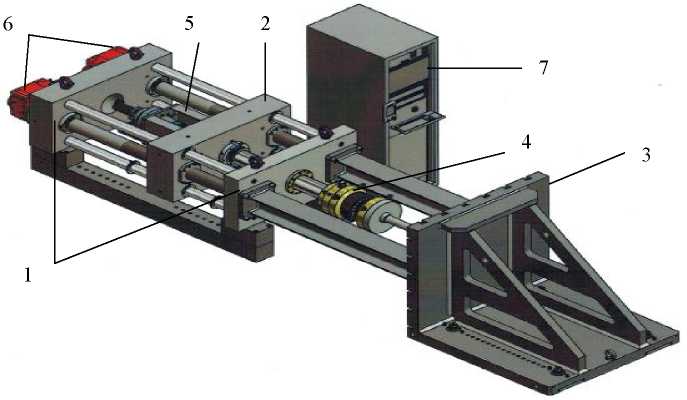

Фотография общего вида машин испытательных универсальных LFM 1000-T4000
-
1 - силовая рама
-
2 - подвижная траверса
-
3 - реакционная опора
-
4 - подвижный шток
-
5 - привод подвижного штока
-
6 - привод подвижной траверсы
-
7 - электронный блок управления
Для предотвращения несанкционированного доступа производится опломбирование электронного блока управления машин.
Модель |
LFM 1000-T4000 |
Диапазон измерений силы, кН |
± 1000 |
Пределы допускаемой относительной погрешности измерений силы, %, в диапазоне:
|
± 1 ± 0,5 |
Диапазон измерений крутящего момента силы, Н^м |
± 4000 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, %, в диапазоне: - (20 - 4000) Им |
± 1 |
Диапазон измерений угла поворота подвижного штока, ..,° |
± 90 |
Пределы допускаемой погрешности измерений угла поворота подвижного штока:
|
± 1 ± 1 |
Диапазон измерений перемещения подвижного штока, мм |
0 - 600 |
Пределы допускаемой относительной погрешности измерений перемещения подвижного штока, % |
± 1 |
Диапазон регулирования скорости перемещения подвижного штока, мм/мин |
0,0005 - 300 |
Пределы допускаемой относительной погрешности регулирования скорости перемещения подвижного штока, % |
± 1 |
Диапазон регулирования угловой скорости подвижного штока, .°/мин |
0,2 - 300 |
Пределы допускаемой относительной погрешности регулирования угловой скорости подвижного штока, % |
± 1 |
Габаритные размеры (Д*Ш*В) мм, не более:
|
3500x1700x1500 1600x1600x1700 |
Расстояние между захватами, мм |
60 - 12000 мм |
Рабочий диапазон температур, °С |
от минус 10 до плюс 45 |
Напряжение, В |
3 х 380 |
