Номер по Госреестру СИ: 68935-17
68935-17 Машины испытательные универсальные
(серии LFM)
Назначение средства измерений:
Машины испытательные универсальные серии LFM (далее - машины) предназначены для измерений силы и деформации при испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 2
Внешний вид.
Машины испытательные универсальные
Рисунок № 3
Внешний вид.
Машины испытательные универсальные
Рисунок № 4
Внешний вид.
Машины испытательные универсальные
Рисунок № 5
Внешний вид.
Машины испытательные универсальные
Рисунок № 6
Программное обеспечение
Для работы с машинами используется программное обеспечение «DION Pro+», «DION 7», «PROTEUS» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение «DION Pro+», «DION 7», «PROTEUS» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО «DION Pro+», «DION 7», «PROTEUS» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
DION Pro+ |
DION 7 |
PROTEUS |
Номер версии (идентификационный номер ПО), не ниже |
5.15 |
2.2 |
2.8.4 |
Цифровой идентификатор ПО |
515C1417 |
6DB37727 |
586F502D |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным серии LFM
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «Walter + Bai AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 23-17 «Машины испытательные универсальные серии LFM. Методика поверки», утвержденному ООО «Автопрогресс-М» 22.06.2017 г.
Основные средства поверки:
-
- динамометры 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,12 %;
-
- рабочие эталоны единицы массы 4 разряда по ГОСТ 8.021-2015 класса точности М1 по ГОСТ OIML R-111-1-2009;
-
- головка измерительная цифровая серии 543 (рег. № 54125-13);
-
- штангенрейсмас серии 570 (рег. № 54803-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Walter+Bai AG», Швейцария
Адрес: Industriestrasse 4, CH-8224, Lohningen, Switzerland
Тел.: +41 (0) 52 687 25 25; факс: +41 (0) 52 687 25 20
E-mail: info@walterbai. com
Заявитель
Общество с ограниченной ответственностью «Mелитэк» (ООО «M^HroR»)
ИНН 7728644821
Адрес: 117342, г. Москва, ул. Обручева, дом 34/63, стр. 2
Тел./факс: +7 (495) 781-0785
E-mail: info@melytec.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, приводы подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверс. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.
Испытательные машины могут комплектоваться несколькими сменными датчиками силы с различными диапазонами измерений, но не более наибольшего предела измерений силы машины. Наибольший предел измерений датчиков силы, входящих в комплект поставки, указан на заводской табличке датчиков.
Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Машины могут быть укомплектованы различными датчиками удлинения и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым образцом датчики удлинения и поперечной деформации могут быть контактными и бесконтактными.
Выпускаются следующие модификации машин: LFM-L-0.1, LFM-L-0.2, LFM-L-0.5, LFM-C-1, LFM-L-1, LFM-C-3, LFM-C-5, LFM-L-5, LFM-10, LFM-C-10, LFM-L-10, LFM-Z-10, LFM-20, LFM-C-20, LFM-L-20, LFM-Z-20, LFM-C-25, LFM-L-25, LFM-30, LFM-Z-30, LFM-50, LFM-C-50, LFM-Z-50, LFM-75, LFM-100, LFM-Z-100, LFM-125, LFM-150, LFM-200, LFM-Z-200, LFM-250, LFM-Z-250, LFM-300, LFM-Z-300, LFM-400, LFM-Z-400, LFM-500, LFM-Z-500, LFM-600, LFM-Z-600, LFM-1000, LFM-1200, LFM-1500, LFM-2000.
Выпускаемые модификации машин различаются внешним видом, диапазоном измерений силы, погрешностью измерений силы, а также некоторыми другими техническими характеристиками.
Модификации LFM-L-0.1, LFM-L-0.2, LFM-L-0.5, LFM-L-1, LFM-L-5, LFM-L-10, LFM-L-20, LFM-L-25 имеют одну направляющую колонну, настольное исполнение с приводом в основании машин.
Модификации LFM-C-1, LFM-C-3, LFM-C-5, LFM-C-10, LFM-C-20, LFM-C-25, LFM-C-50 имеют две направляющие колонны, настольное исполнение с центральным шпинделем, расположенным в верхней части машин.
Модификации LFM-Z-10, LFM-Z-20, LFM-Z-30, LFM-Z-50, LFM-Z-100, LFM-Z-200, LFM-Z-250, LFM-Z-300, LFM-Z-400, LFM-Z-500, LFM-Z-600 имеют две направляющие колонны, напольное исполнение с центральным шпинделем, расположенным в нижней части машин.
Модификации LFM-10, LFM-20, LFM-30, LFM-50, LFM-75, LFM-100 имеют две шариковинтовые пары напольное и настольное исполнение.
Модификации LFM-100 LFM-125, LFM-150, LFM-200, LFM-250, LFM-300, LFM-400,
LFM-500, LFM-600, LFM-1000, LFM-1200, LFM-1500, LFM-2000. имеют две или четыре
направляющие колонны и две шариковинтовые пары и напольное исполнение. Общий вид машин приведён на рисунках 1 - 8.
uiicvuui im Ли ы uuy, aciu tcskaiy. iftc
Рисунок 2 - Общий вид машин испытательных универсальных LFM-C-1, LFM-C-3, LFM-C-5, LFM-C-10, LFM-C-20, LFM-C-25, LFM-C-50
Рисунок 1 - Общий вид машин испытательных универсальных LFM-L-0.1, LFM-L-0.2, LFM-L-0.5, LFM-L-1, LFM-L-5, LFM-L-10,
LFM-L-20, LFM-L-25

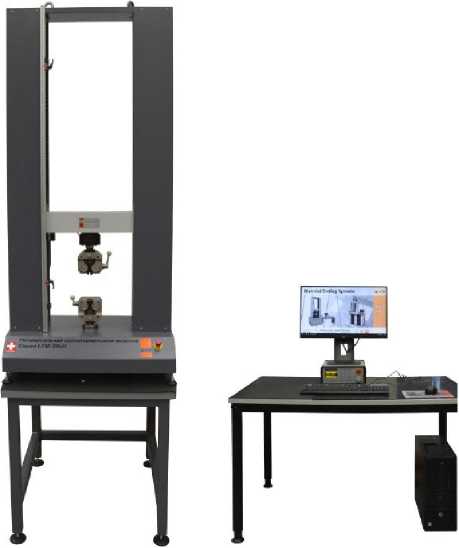

Рисунок 4 - Общий вид машин испытательных универсальных LFM-10, LFM-20, LFM-30,
LFM-50, LFM-75, LFM-100 (настольное исполнение)

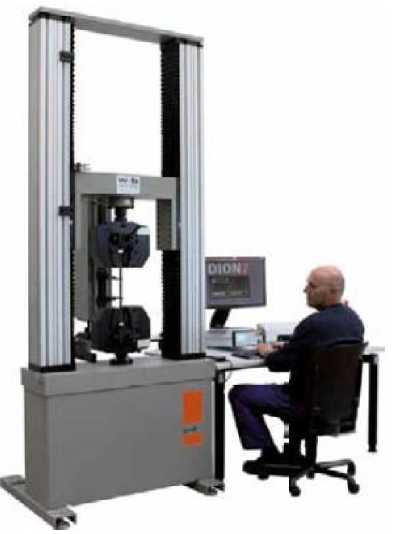

Рисунок 3 - Общий вид машин испытательных универсальных LFM-10, LFM-20, LFM-30, LFM-50, LFM-75, LFM-100 (напольное исполнение)

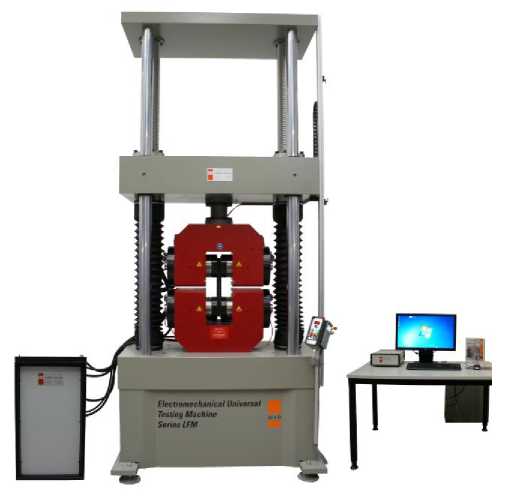

Рисунок 5 - Общий вид машин испытательных универсальных LFM-125, LFM-150, LFM-200, LFM-250, LFM-300, LFM-400, LFM-500, LFM-600

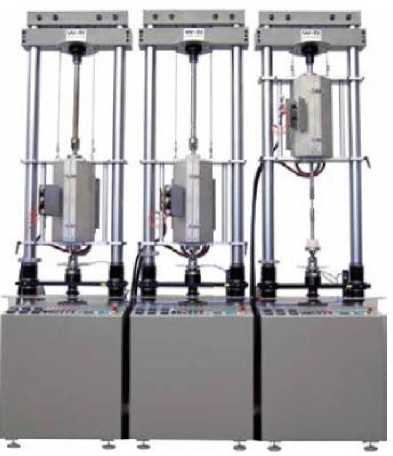

Рисунок 6 - Общий вид машин испытательных универсальных LFM-1000, LFM-1200, LFM-1500, LFM-2000
Рисунок 7 - Общий вид машин испытательных универсальных LFM-Z-10, LFM-Z-20, LFM-Z-30, LFM-Z-50, LFM-Z-100
У Wl I
Рисунок 8 - Общий вид машин испытательных универсальных LFM-Z-200, LFM-Z-250, LFM-Z-300, LFM-Z-400, LFM-Z-500, LFM-Z-600

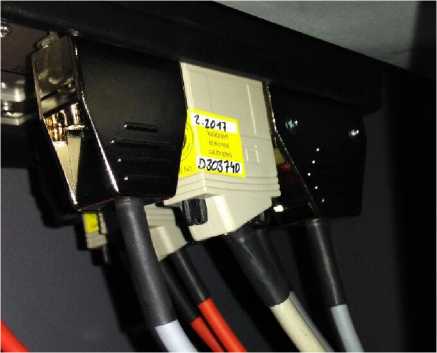

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на штекер датчика силы. Место нанесение пломбирующей наклейки указано на рисунке 9.
Рисунок 9 - Место нанесения пломбирующей наклейки
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||||||||||
Модификация |
LFM-L-0.1 |
LFM-L-0.2 |
LFM-L-0.5 |
LFM-C-1, LFM-L-1 |
LFM-C-3 |
LFM-C-5, LFM-L-5 |
LFM-10, LFM-C-10, LFM-L-10, LFM-Z-10 |
LFM-20, LFM-C-20, LFM-L-20, LFM-Z-20 |
LFM-C-25, LFM-L-25 |
LFM-30, LFM-Z-30 |
LFM-50, LFM-BS 50, LFM-C-50, LFM-Z-50 |
Наибольший предел измерений силы, кН |
от 0,01 до 0,10 |
от 0,01 до 0,20 |
от 0,01 до 0,50 |
от 0,01 до 1,00 |
от 0,01 до 3,00 |
от 0,01 до 5,00 |
от 0,1 до 10,0 |
от 0,5 до 20,0 |
от 0,5 до 20,0 |
от 1 до 30 |
от 2 до 50 |
Пределы допускаемой относительной погрешности измерений силы:
|
±1 ±0,5 |
Таблица 3 - Метрологические характе |
ристики | |||||||||||||
Наименование характеристики |
Значение | |||||||||||||
Модификация |
LFM-75 |
LFM- |
LFM- |
LFM- |
LFM- |
LFM- |
LFM- |
LFM- |
LFM- |
LFM- |
LFM- |
LFM- |
LFM- |
LFM- |
100, |
125 |
150 |
200, |
250, |
300, |
400, |
500, |
600, |
1000 |
1200 |
1500 |
2000 | ||
LFM-Z- |
LFM-Z- |
LFM-Z- |
LFM-Z- |
LFM-Z- |
LFM-Z- |
LFM- | ||||||||
100 |
200 |
250 |
300 |
400 |
500 |
Z-600 | ||||||||
Наибольший предел измерений |
от 1 |
от 1 |
от 1 |
от 5 |
от 5 |
от 5 |
от 10 |
от 10 |
от 10 |
от |
от 50 |
от |
от |
от 200 |
силы, кН |
до 75 |
до 100 |
до |
до |
до 200 |
до 200 |
до 300 |
до 400 |
до 500 |
10 |
до |
50 |
100 |
до |
125 |
150 |
до |
1000 |
до |
до |
2000 | ||||||||
600 |
1200 |
1500 | ||||||||||||
Пределы допускаемой относительной погрешности измерений силы:
|
±1 | |||||||||||||
измерений датчика силы, % |
±0,5 |
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
Модификация |
LFM-Z-10, LFM-Z-20, LFM-Z-30, LFM-Z-50, LFM-Z-100, LFM-Z-200, LFM-Z-250, LFM-Z-300, LFM-Z-400, LFM-Z-500, LFM-Z-600 |
LFM-C-1, LFM-C-3, LFM-C-5, LFM-C-10, LFM-C-20, LFM-C-25 |
LFM-C-50 |
LFM-BS 50 |
LFM-L-0.1, LFM-L-0.2, LFM-L- 0.5, LFM-L-1, LFM-L-5, LFM-10, LFM-L-10, LFM-20, LFM-L-20, LFM-L-25, LFM-30, LFM-50, LFM-75, LFM-100, LFM-125, LFM-150, LFM-200, LFM-250, LFM-300, LFM-400 |
LFM-500, LFM-600, LFM-1000, LFM-1200, LFM-1500, LFM-2000 |
Наибольший предел показаний перемещения подвижной траверсы, мм |
100 |
200 |
250 |
500 |
1000 |
1500 |
Наибольший предел измерений перемещения подвижной траверсы, мм |
100 |
200 |
250 |
500 |
1000 |
1000 |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,5 до 5,0 мм включ., мм |
±0,05 | |||||
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 5 мм до наибольшего предела измерений включ., % |
±1,0 |
Наименование характеристики |
Значение | ||||||||||
Модификация |
LFM-L-0.1 |
LFM-L-0.2, LFM-L-0.5 |
LFM-L-1 |
LFM-C-1 |
LFM-C-3 |
LFM-C-5 |
LFM-L-5 |
LFM-10 |
LFM-C-10 |
LFM-L-10 |
LFM-Z-10 |
Потребляемая мощность, кВт, не более |
2 | ||||||||||
Высота рабочего пространства без захватов, мм |
1150 |
500 |
1150 |
1200 |
500 |
1150 |
1300 | ||||
Габаритные | |||||||||||
размеры мм, не более: | |||||||||||
- высота |
1650 |
1650 |
1650 |
1120 |
1120 |
1120 |
1650 |
1900 |
1120 |
1650 |
2900 |
- длина |
350 |
350 |
350 |
650 |
650 |
650 |
350 |
450 |
650 |
350 |
800 |
- ширина |
450 |
450 |
450 |
250 |
250 |
250 |
450 |
600 |
250 |
450 |
750 |
Масса, кг, не более |
120 |
120 |
120 |
100 |
100 |
100 |
120 |
250 |
100 |
120 |
980 |
Наименование характеристики |
Значение | ||||||||||
Модификация |
LFM-20 |
LFM-C-20 |
LFM-L-20 |
LFM-Z-20 |
LFM-C-25 |
LFM-L-25 |
LFM-30 |
LFM-Z-30 |
LFM-50 |
LFM-BS 50 |
LFM-C-50 |
Потребляемая мощность, кВт, не более |
2 |
3 | |||||||||
Высота рабочего пространства без захватов, мм |
1250 |
500 |
1200 |
1300 |
500 |
1200 |
1250 |
1300 |
1250 |
1250 |
500 |
Габаритные | |||||||||||
размеры мм, не более: | |||||||||||
- высота |
2400 |
1650 |
1900 |
2900 |
1650 |
1120 |
2400 |
2900 |
2400 |
2400 |
1720 |
- длина |
850 |
350 |
450 |
800 |
350 |
650 |
750 |
800 |
850 |
850 |
530 |
- ширина |
750 |
450 |
600 |
750 |
450 |
250 |
820 |
750 |
750 |
750 |
400 |
Масса, кг, не более |
500 |
120 |
250 |
980 |
120 |
100 |
500 |
980 |
550 |
550 |
300 |
Наименование характеристики |
Значение | ||||||||||
Модификация |
LFM-Z-50 |
LFM-75 |
LFM-100 |
LFM-Z- 100 |
LFM-125 |
LFM-150 |
LFM-200 |
LFM-Z-250 |
LFM-Z- 200 |
LFM-250 |
LFM-300 |
Потребляемая мощность, кВт, не более |
4 | ||||||||||
Высота рабочего пространства без | |||||||||||
захватов, мм |
1300 | ||||||||||
Габаритные размеры мм, не более: | |||||||||||
- высота |
2900 |
2400 |
2400 |
2900 |
2400 |
2700 |
2700 |
2700 |
3000 |
2900 |
2900 |
- длина |
800 |
102 |
102 |
800 |
102 |
1200 |
1200 |
1200 |
900 |
1200 |
1200 |
- ширина |
750 |
750 |
750 |
900 |
750 |
950 |
950 |
950 |
950 |
1000 |
1000 |
Масса, кг, не более |
980 |
850 |
850 |
1200 |
900 |
2500 |
2600 |
3000 |
1400 |
3000 |
3150 |
Наименование характеристики |
Значение | ||||||||||
Модификация |
LFM-Z-300 |
LFM-400 |
LFM-Z-400 |
LFM-500 |
LFM-Z- 500 |
LFM-600 |
LFM-Z-600 |
LFM-1000 |
LFM-1200 |
LFM-1500 |
LFM-2000 |
Потребляемая мощность, кВт, не более |
4 |
6 | |||||||||
Высота рабочего пространства без | |||||||||||
захватов, мм |
1300 |
1800 |
1300 |
1800 |
1300 |
1800 | |||||
Габаритные размеры мм, не более: | |||||||||||
- высота |
3000 |
2900 |
3000 |
2900 |
3100 |
3500 |
3100 |
3850 |
3850 |
4100 |
4300 |
- длина |
900 |
1200 |
900 |
1200 |
1000 |
1200 |
1200 |
1600 |
1600 |
1700 |
1900 |
- ширина |
950 |
1000 |
950 |
1000 |
1000 |
1200 |
1200 |
1500 |
1500 |
1700 |
1900 |
Масса, кг, не более |
1400 |
3300 |
1400 |
3500 |
1700 |
5100 |
1900 |
5500 |
9600 |
10200 |
10800 |
Таблица 9 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
/-)/-)f\ + 10 % ООл+10 % 220 -15 % ; 380 -15 % 50±1 |
Условия эксплуатации:
|
от +10 до +35 85 |
Средний срок службы, лет |
30 |
