Номер по Госреестру СИ: 59842-15
59842-15 Динамометры электронные универсальные
(51)
Назначение средства измерений:
Динамометры электронные универсальные 51 (далее - динамометры) предназначены для измерений статических сил растяжения и сжатия.

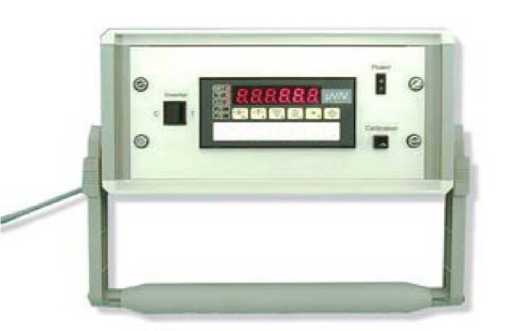

Внешний вид.
Динамометры электронные универсальные
Рисунок № 1
Внешний вид.
Динамометры электронные универсальные
Рисунок № 2
Программное обеспечение
Программное обеспечение вторичного измерительного преобразователя INDI 5250 предназначено для преобразования и обработки сигналов датчика силоизмерительного, индикации измерения силы и передачи измеренных значений на внешние устройства. Программное обеспечение установлено во внутреннюю энергонезависимую память микроконтроллера и защищено от внешнего несанкционированного вмешательства, приводящего к искажению результатов измерений. Разделение на метрологически значимую и не значимую части не произведено.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения (для указанной версии) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
D5250 |
D5250 |
Идентификация ПО
-
- при включении на индикатор выводится идентификационное наименование ПО.
-
- Цифровой идентификатор не вычисляется, т.к. доступа к исходному коду нет. Идентификационные данные достаточны для однозначной идентификации ПО.
Уровень защиты ПО -высокий, в соответствии с Р 50.2.077 - 2013
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на вторичный измерительный преобразователь INDI 5250 рядом с маркировкой изготовителя фотохимическим способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к динамометрам электронным универсальным 51
ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования.
ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы. Техническая документация фирмы «Walter+Bai AG», Швейцария.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Изготовитель
Фирма «Walter+Bai AG», Швейцария
Адрес: Industriestrasse 4, CH-8224 Lohningen, Switzerland
Тел.: +41 (0) 52 687 25 25; факс: +41 (0) 52 687 25 20
E-mail: info@walterbai.com
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)
ИНН 7728644821
Адрес: 117342, г. Москва, ул. Обручева, дом 34/63, стр. 2
Тел.: +7 (495) 781 07 85; Факс: +7 (495) 781 07 85
E-mail: info@melytec.ru
Испытательный центр
ГЦИ СИ ООО «ТестИнТех»
г. Москва, ул. Мневники, д.1
Тел.: (499) 944-40-40
Динамометр состоит из датчика силоизмерительного тензорезисторного с силовводящими элементами, вторичного измерительного преобразователя INDI 5250 с цифровым отсчетным устройством и соединительного кабеля.
Принцип действия динамометров состоит в том, что под действием приложенной нагрузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает во вторичный измерительный преобразователь для аналогоцифрового преобразования, обработки и индикации результатов измерений.
Модификации динамометров отличаются пределами измерений, дискретностями цифрового отсчетного устройства, классами точности по ГОСТ Р 55223-2012, габаритными размерами и массой.
Динамометры имеют обозначение 51Т-Х-К, где:
Т - тип варианта исполнения (“00” - нержавеющая сталь; “05” - легированная сталь);
Х - наибольший предел измерений, кН;
К - класс точности по ГОСТ Р 55223-2012 (0,5; 1; 2).
Общий вид динамометров электронных универсальных представлен на рис.1
вторичный измерительный преобразователь
INDI 5250
Рисунок 1 - Общий вид динамометров электронных универсальных
датчик силоизмерительный
Таблица 5 -
Наименование |
Количество |
Динамометр |
1 шт |
Руководство по эксплуатации |
1 шт |
Методика поверки МПТИнТ 165 - 2014 |
1 шт |
Класс точности по ГОСТ Р 55223-2012 0,5; 1; 2
Пределы допускаемой относительной погрешности динамометров и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний b', интерполяцией fc, дрейфом нуля f0, гистерезисом v и ползучестью с в зависимости от класса точности приведены в таблице 2.
Таблица 2
Класс точности динамометра по ГОСТ Р 552232012 |
Предельные значения, % | ||||||
допускаемой относительной погрешности |
b |
b' |
fc |
fo |
v |
с | |
0,5 |
±0,12 |
0,10 |
0,05 |
±0,05 |
±0,025 |
0,15 |
0,05 |
1 |
±0,24 |
0,20 |
0,10 |
±0,10 |
±0,050 |
0,30 |
0,10 |
2 |
±0,45 |
0,40 |
0,20 |
±0,20 |
±0,10 |
0,50 |
0,20 |
Наибольшие пределы измерений, масса и габаритные размеры датчика силоизмерительного тензорезисторного с силовводящими элементами приведены в таблице 3, масса и габаритные размеры вторичного измерительного преобразователя INDI 5250 приведены в таблице 4.
Таблица 3
обозначение |
Наибольший предел измерений (НПИ), кН |
Масса, не более, кг |
Г абаритные размеры датчиков, не более, мм | |
диаметр |
высота | |||
5100-10-К 5105-10-К |
10 |
0,8 |
50 |
307 |
5100-50-К 5105-50-К |
50 |
0,8 |
50 |
307 |
5100-75-К 5105-75-К |
75 |
1,9 |
60 |
402 |
5100-100-К 5105-100-К |
100 |
1,9 |
60 |
402 |
Продолжение таблицы 3
обозначение |
Наибольший предел измерений (НПИ), кН |
Масса, не более, кг |
Г абаритные размеры датчиков, не более, мм | |
диаметр |
высота | |||
5100-150-К 5105-150-К |
150 |
1,5 |
75 |
510 |
5100-200-К 5105-200-К |
200 |
3,65 |
75 |
510 |
5100-300-К 5105-300-К |
300 |
10,0 |
89 |
740 |
5100-750-2 5105-750-2 |
750 |
20,0 |
111 |
740 |
5100-1500-2 5105-1500-2 |
1500 |
20,0 |
111 |
740 |
5100-2000-К 5105-2000-К |
2000 |
37,6 |
150 |
600 |
5100-3000-К 5105-3000-К |
3000 |
37,6 |
150 |
600 |
Таблица 4
обозначение |
Масса, не более, кг |
Г абаритные размеры, не более, мм | ||
длина |
ширина |
высота | ||
INDI 5250 |
3,0 |
144 |
72 |
132 |
Питание динамометров осуществляется от сети переменного тока:
-
- напряжение, В..........................................................................от 187 до 242
-
- частота, Гц ................................................................................от 49 до 51
-
- потребляемая мощность, Вт, не более..............................................................20
Условия эксплуатации:
температуры окружающего воздуха, °С от +15 до +35
относительной влажности, % от 45 до 85
Вероятность безотказной работы за 2000 ч........................................................0,9
