Номер по Госреестру СИ: 61566-15
61566-15 Измерители сопротивления заземления
(FT)
Назначение средства измерений:
Измерители сопротивления заземления FT (далее - измерители) предназначены для измерения сопротивления заземления.
Внешний вид.
Измерители сопротивления заземления
Рисунок № 1
Внешний вид.
Измерители сопротивления заземления
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления FT
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
-
4. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
-
5. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 61566-15 «Измерители сопротивления заземления FT. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2015 г.
Средства поверки: магазин мер сопротивлений заземления OD-2-D6b/5W (Госреестр № 3312806); калибратор универсальный 9100 (Госреестр № 25985-09).
Изготовитель
Фирма «HIOKI E.E. Corporation», Япония.
Адрес: 81 Koizumi, Ueda, Nagano, 386-1192, Japan.
Тел.: +81-268-28-0562. Факс: +81-268-28-0568
Web-сайт: http://www.hioki.co.jp
Заявитель
ЗАО «ТЕККНОУ», г. Санкт-Петербург.
Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.1-Н.
Тел. (812) 324-56-27. Факс: (812) 324-56-29
Web-сайт: http://www.tek-know.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП). Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на цифровом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Измерители сопротивления заземления FT выпускаются в следующих модификациях: FT6031, FT6380, FT6381.
Модификации отличаются между собой характеристиками, сервисными функциями, габаритами, массой и комплектом поставки.
В модификации FT6031 для измерения сопротивления заземления используются классические схемы измерений с 2 или 3 электродами, в основе которых лежит измерение потенциала, созданного переменным током, протекающим между вспомогательным и проверяемым электродом. Испытательное напряжение переменного тока формируется встроенным генератором. Значение сопротивления заземления вычисляется по закону Ома. Рабочая частота - 128 Гц.
Измерители FT6031 имеют сервисные функции: указатель уровня заряда батарей питания, повышенного уровня помех, сопротивления вне диапазона измерений.
Конструктивно измерители FT6031 выполнены в переносных пластиковых влагонепроницаемых корпусах. На лицевой панели расположены разъемы для подключения измерительных электродов, ЖКИ, функциональные кнопки.
Питание измерителей FT6031 осуществляется от сменных батарей питания.
Принцип действия измерителей FT6380, FT6381 основан на методе измерения сопротивления заземления с помощью токовых клещей. Этот метод позволяет проводить измерение без отключения цепи заземления, и позволяет измерять общее сопротивление устройства заземления, включая сопротивление соединений в цепи заземления.
Конструктивно измерители сопротивления заземления FT6380, FT6381 выполнены в виде токовых клещей с двумя сердечниками, заключенными в одну измерительную головку (захват). При этом один сердечник измерителя являет трансформатором, создающим напряжение частотой 2400 Гц и питающим измерительную цепь, а другой - служит для измерения тока, протекающего в цепи. Значение сопротивления заземления вычисляется по закону Ома. На лицевой панели проборов размещен ЖК-дисплей и кнопки управления.
Кроме этого, измерители FT6380, FT6381 имеют сервисные функции звукового сигнала, фильтра помех и памяти результатов измерений.
Модификация FT6381 оснащена модулем Bluetooth для передачи результатов измерений на мобильные устройства с ОС Android.
Питание измерителей FT6380, FT6381 осуществляется от сменных батарей питания.
Основные узлы всех модификаций измерителей: генератор тока, коммутатор, селективный вольтметр, АЦП, микропроцессор, ЖК-дисплей, источник питания.
Измерители имеют автоматический выбор диапазона измерений.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

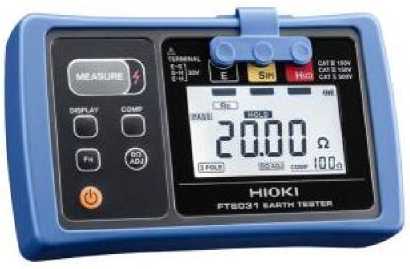

Рис. 1. Общий вид измерителей FT6031

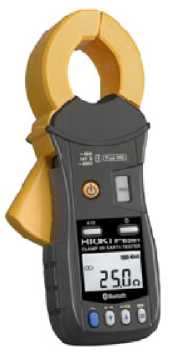

Рис. 2. Общий вид измерителей FT6380, FT6381
Таблица 4 - Комплект поставки
Наименование |
Количество |
Примечание |
Модификация FT6031 | ||
Измеритель сопротивления заземления FT6031-03 |
1 | |
Набор электродов L9840 |
1 |
Длина 4 м (черный) |
Кабель измерительный L9841 |
1 |
Длина 10 м (желтый) |
Кабель измерительный L9842-11 |
1 |
Длина 10 м (желтый) |
Кабель измерительный L9842-22 |
1 |
Длина 20 м (красный) |
Батареи питания типа LR6 |
4 | |
Сумка для переноски С0106 |
1 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 | |
Модификации FT6380, FT6381 | ||
Измеритель сопротивления заземления FT6380 или FT6381 |
1 | |
Батареи питания типа LR6 |
2 | |
Чемодан для переноски |
1 | |
Рамка для калибровки |
1 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 |
Таблица 1 - Метрологические характеристики измерителей FT6031
Измеряемая физическая величина |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности | |
3 электрода |
2 электрода | |||
Сопротивление заземления |
20 Ом |
0,01 Ом |
- |
± (0,015<Иизм. + 8 е.м.р.) |
200 Ом |
0,1 Ом |
1 Ом |
± (0,0154<изм. + 4 е.м.р.) | |
2000 Ом |
1 Ом |
1 Ом | ||
Напряжение переменного и постоянного тока |
30 В |
0,1 В |
± (0,023^иизм. + 8 е.м.р.) 1) ± (0,013^иизм. + 4 е.м.р.) 2) |
Примечание: Иизм. - измеренное значение сопротивления;
е.м.р. - единица младшего разряда;
иизм. - измеренное значение напряжения;
-
1) - частота напряжения переменного тока 50/60 Гц;
-
2) - напряжение постоянного тока.
Таблица 2 - Метрологические характеристики измерителей FT6380, FT6381
Измеряемая физическая величина |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Сопротивление заземления |
0,2 Ом |
0,01 Ом |
± (0,015<Иизм. + 2 е.м.р.) |
2 Ом |
0,01 Ом | ||
20 Ом |
0,01 Ом |
± (0,015<Иизм. + 5 е.м.р.) | |
50 Ом |
0,1 Ом |
± (0,015<Иизм. + 1 е.м.р.) | |
100 Ом |
0,1 Ом |
± (0,015<Иизм. + 5 е.м.р.) | |
200 Ом |
0,2 Ом |
± (0,034<изм. + 5 е.м.р.) | |
400 Ом |
1 Ом |
± (0,054<изм. + 5 е.м.р.) | |
600 Ом |
2 Ом |
± (0,1<Иизм. + 5 е.м.р.) | |
1200 Ом |
10 Ом |
± 0,23<изм. | |
1600 Ом |
20 Ом |
± 0,35<Иизм. | |
Сила переменного тока |
20 мА |
0,01 мА |
± (0,02^изм. + 5 е.м.р.) |
200 мА |
0,1 мА | ||
2 А |
0,001 А | ||
20 А |
0,01 А | ||
60 А |
0,1 А |
Примечание: Rизм. - измеренное значение сопротивления;
е.м.р. - единица младшего разряда;
1изм. - измеренное значение силы тока;
Частота переменного тока от 45 до 66 Гц.
Таблица 3 - Технические характеристики измерителей
Характеристика |
Значение для модификации | |
FT6031 |
FT6380, FT6381 | |
Электрическое питание |
6 В; четыре батареи напряжением 1,5 В типа LR6 |
3 В; две батареи напряжением 1,5 В типа LR6 |
Габаритные размеры, мм, (длинахширинахвысота) |
185ХШХ44 |
218x73x43 |
Масса, кг |
0,57 |
0,62 |
Нормальные условия применения:
|
23 ± 5 до 80 | |
Рабочие условия применения:
|
от - 10 до + 55 до 80 |
от - 10 до + 50 до 80 |
