Номер по Госреестру СИ: 50231-12
50231-12 Клещи электроизмерительные
(3000 мод. 3280-10, 3280-20, 3281, 3282, 3283, 3284, 3285, 3285-20, 3287, 3288, 3288-20, 3290, 3290-10, 3291-50, 3293-50)
Назначение средства измерений:
Клещи электроизмерительные серии 3000 модификаций 3280-10, 3280-20, 3281, 3282, 3283, 3284, 3285, 3285-20, 3287, 3288, 3288-20, 3290, 3290-10, 3291-50, 3293-50 (далее - клещи) предназначены для:
- измерения силы постоянного и переменного тока без разрыва измерительной цепи;
- измерения напряжения постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения частоты.

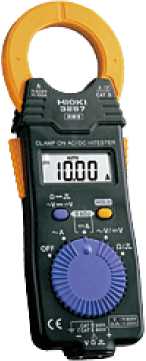

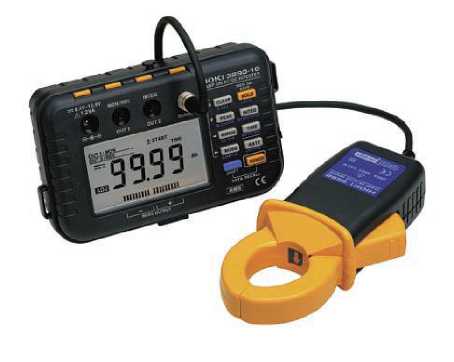

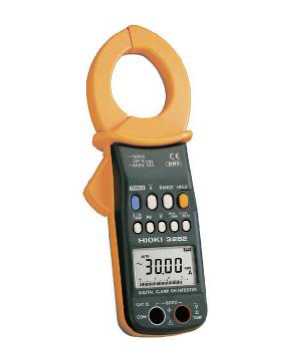

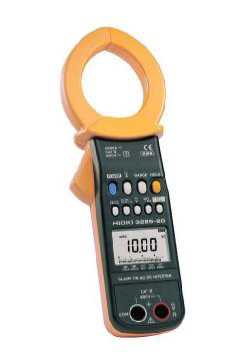

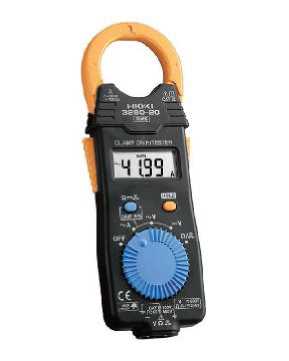

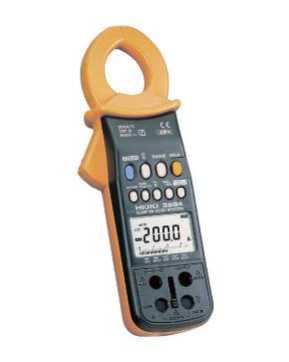

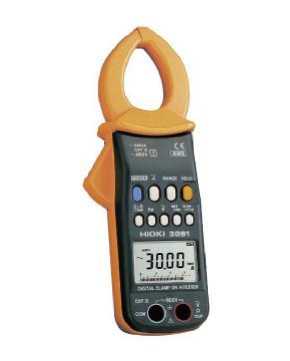

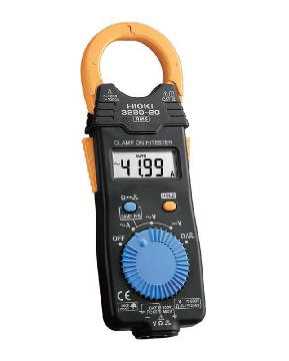

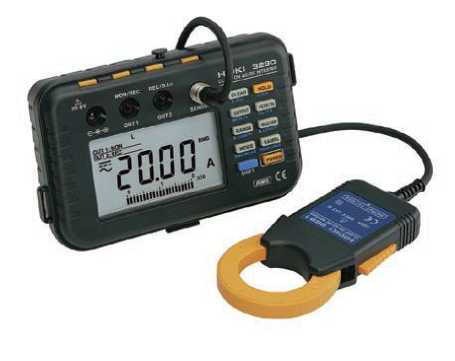

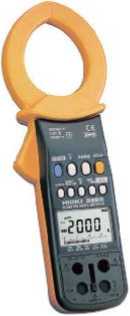

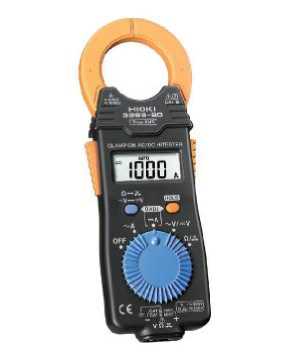

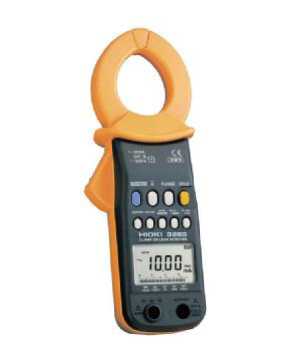

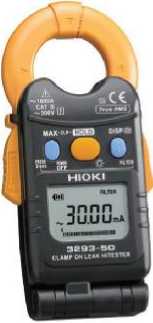

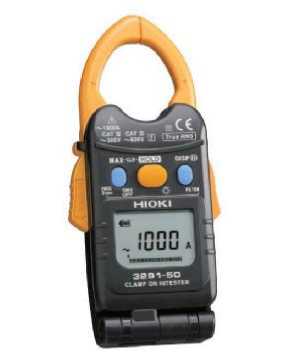

Внешний вид.
Клещи электроизмерительные
Рисунок № 1
Внешний вид.
Клещи электроизмерительные
Рисунок № 2
Внешний вид.
Клещи электроизмерительные
Рисунок № 3
Внешний вид.
Клещи электроизмерительные
Рисунок № 4
Внешний вид.
Клещи электроизмерительные
Рисунок № 5
Внешний вид.
Клещи электроизмерительные
Рисунок № 6
Внешний вид.
Клещи электроизмерительные
Рисунок № 7
Внешний вид.
Клещи электроизмерительные
Рисунок № 8
Внешний вид.
Клещи электроизмерительные
Рисунок № 9

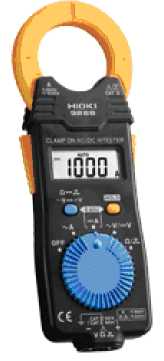

Внешний вид.
Клещи электроизмерительные
Рисунок № 10
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным серии 3000 модификаций 3280-10, 3280-20, 3281, 3282, 3283, 3284, 3285, 3285-20, 3287, 3288, 3288-20, 3290, 3290-10, 3291-50, 3293-50
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. Техническая документация фирмы «HIOKI E.E. Corporation», Япония.
Поверка
Поверкаосуществляется по документу МП 50231-12 «Клещи электроизмерительные серии 3000 модификаций 3280-10, 3280-20, 3281, 3282, 3283, 3284, 3285, 3285-20, 3287, 3288, 3288-20, 3290, 3290-10, 3291-50, 3293-50. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 года.
Средства поверки: калибратор универсальный Fluke 9100 с токовой катушкой, мультиметр 34401А, трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05), амперметр Д5017 (кл. т. 0,2).
Изготовитель
Фирма «HIOKI E.E. Corporation», Япония.Адрес: 81 Koizumi, Ueda, Nagano, 386-1192, Japan.
Тел.: +81-268-28-0562 Факс: +81-268-28-0568
Web-сайт: http://www.hioki.co.jp
Заявитель
ЗАО «ТЕККНОУ», г. Санкт-Петербург.Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.1-Н.
Тел. (812) 324-56-27 Факс: (812) 324-56-29
Web-сайт: http://www.tek-know.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Клещи представляют собой многофункциональные цифровые портативные электроизмерительные приборы, в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.
Измерение силы постоянного и переменного тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение напряжения постоянного и переменного тока, электрического сопротивления и частоты производится с помощью отдельных измерительных входов.
Выбор режимов работы клещей осуществляется при помощи поворотного переключателя и функциональных кнопок. Результаты измерений отображаются на ЖК-дисплее, имеющем основную и вспомогательную шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы.
Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания (запоминания) измеренного значения, перегрузки,
автоматического/ручного выбора диапазона измерений, проверки целостности цепи со звуковым сигналом и проверки диодов.
Клещи выпускаются в различных модификациях, отличающихся между собой набором выполняемых функций, видом детектора (средневыпрямленных или истинных среднеквадратических значений), метрологическими характеристиками, напряжением питания, формой корпуса и комплектом поставки. В зависимости от модификации разъемы для подключения измерительных кабелей, батарейные отсеки и т.д. расположены на различных панелях корпуса.
Модификации 3283, 3284, 3285, 3290, 3290-10 имеет аналоговый выход для подключения к регистраторам/самописцам. При этом клещи могут работать в режиме «REC» регистрации измеренных значений тока и частоты и в режиме «MON» регистрации осциллограмм (форм сигнала).
Клещи модификаций 3290 и 3290-10 не имеют собственного магнитопровода и работают с внешними подключаемыми датчиками моделей 9691, 9692, 9693.
Для предотвращения несанкционированного доступа приборы имеют специальные наклейки, заходящие на части корпуса, при повреждении которых остается несмываемый след.
3280-20
3282
3285
3285-20
3287
3288
3288-20
3290
3290-10
3291-50
3293-50
В комплект поставки клещей электроизмерительных серии 3000 входят:
- клещи ;
- измерительные кабели;
- кабель для аналогового выхода (опционально);
- адаптер сетевого питания (опционально);
- кейс;
- ремешок ;
- руководство по эксплуатации;
- методика поверки.
клещей
Основные метрологические и технические характеристики
электроизмерительных серии 3000 приведены в таблицах 1 - 9.
Таблица 1 - Метрологические характеристики
Модификация |
Измеряемая величина |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности1 |
3280-10 |
Сила переменного тока (диапазон частот от 50 до 60 Гц) |
42 А |
0,01 А |
1,5 + 5 |
420 А |
0,1 А | |||
1000 А |
1 А | |||
Напряжение переменного тока (диапазон частот от 50 до 500 Гц) |
4,2 В |
0,001 В |
2,3 + 8 | |
42 В |
0,01 В | |||
420 В |
0,1 В | |||
600 В |
1 В | |||
Напряжение постоянного тока |
420 мВ |
0,1 мВ |
1,3 + 4 | |
4,2 В |
0,001 В | |||
42 В |
0,01 В | |||
420 В |
0,1 В | |||
600 В |
1 В | |||
Электрическое сопротивление постоянному току |
420 Ом |
0,1 Ом |
2 + 4 | |
4,2 кОм |
0,001 кОм | |||
42 кОм |
0,01 кОм | |||
420 кОм |
0,1 кОм | |||
4,2 МОм |
0,001 МОм |
5 + 4 | ||
42 МОм |
0,01 МОм |
10 + 4 | ||
3280-20 |
Сила переменного тока (диапазон частот от 40 до 1000 Гц) |
42 А |
0,01 А |
В диапазоне частот от 40 до 45 Гц: 2 + 5; В диапазоне частот от 45 до 66 Гц: 1,5 + 5; В диапазоне частот от 66 до 1000 Гц: 2 + 5 |
420 А |
0,1 А | |||
1000 А |
1 А | |||
Напряжение переменного тока (диапазон частот от 50 до 500 Гц) |
4,2 В |
0,001 В |
2,3 + 8 | |
42 В |
0,01 В | |||
420 В |
0,1 В | |||
600 В |
1 В | |||
Напряжение постоянного тока |
420 мВ |
0,1 мВ |
1,3 + 4 | |
4,2 В |
0,001 В | |||
42 В |
0,01 В | |||
420 В |
0,1 В | |||
600 В |
1 В |
Модификация |
Измеряемая величина |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности1 |
3280-20 |
Электрическое сопротивление постоянному току |
420 Ом |
0,1 Ом |
2 + 4 |
4.2 кОм |
0,001 кОм | |||
42 кОм |
0,01 кОм | |||
420 кОм |
0,1 кОм | |||
4,2 МОм |
0,001 МОм |
5 + 4 | ||
42 МОм |
0,01 МОм |
10 + 4 | ||
3281 |
Сила переменного тока, среднеквадратическое значение (диапазон частот от 40 до 1000 Гц) |
30 А |
0,01 А |
В диапазоне частот от 40 до 1000 Гц: 1 + 0,72 |
300 А |
0,1 А |
В диапазоне частот от 40 до 45 Гц: 1,5 + 5; В диапазоне частот от 45 до 66 Гц: 1 + 5; В диапазоне частот от 66 до 1000 Гц: 1,5 + 5 | ||
600 А |
1 А | |||
Сила переменного тока, амплитудное значение (диапазон частот от 40 до 1000 Гц) |
30 А |
0,01 А |
5 + 5 | |
300 А |
0,1 А |
3 + 5 | ||
600 А |
1 А |
3 + 5 | ||
Напряжение переменного тока, среднеквадратическое значение (диапазон частот от 40 до 1000 Гц) |
300 В |
0,1 В |
В диапазоне частот от 40 до 45 Гц: 1,5 + 3; В диапазоне частот от 45 до 66 Гц: 1 + 3; В диапазоне частот от 66 до 1000 Гц: 1,5 + 3 | |
600 В |
1 В | |||
Напряжение переменного тока, амплитудное значение (диапазон частот от 40 до 1000 Гц) |
300 В |
0,1 В |
3 + 5 | |
600 В |
1 В | |||
Частота |
100 Гц |
0,1 Гц |
В диапазоне частот от 30 до 99,9 Гц: 0,3 + 1; В диапазоне частот от 95 до 1000 Гц: 1 + 1 | |
1000 Гц |
1 Гц | |||
Электрическое сопротивление постоянному току |
1000 Ом |
1 Ом |
1,5 + 5 | |
10 кОм |
0,01 кОм | |||
3282 |
Сила переменного тока, среднеквадратическое значение (диапазон частот от 40 до 1000 Гц) |
30 А |
0,01 А |
В диапазоне частот от 40 до 1000 Гц: 1 + 0,72 |
300 А |
0,1 А |
В диапазоне частот от 40 до 45 Гц: 1,5 + 5; В диапазоне частот от 45 до 66 Гц: 1 + 5; В диапазоне частот от 66 до 1000 Гц: 1,5 + 5 | ||
1000 А |
1 А | |||
Сила переменного тока, амплитудное значение (диапазон частот от 40 до 1000 Гц) |
30 А |
0,01 А |
5 + 5 | |
300 А |
0,1 А |
3 + 5 | ||
600 А |
1 А |
3 + 5 | ||
Напряжение переменного тока, среднеквадратическое значение (диапазон частот от 40 до 1000 Гц) |
300 В |
0,1 В |
В диапазоне частот от 40 до 45 Гц: 1,5 + 3; В диапазоне частот от 45 до 66 Гц: 1 + 3; В диапазоне частот от 66 до 1000 Гц: 1,5 + 3 | |
600 В |
1 В |
Модификация |
Измеряемая величина |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности1 |
3282 |
Напряжение переменного тока, амплитудное значение (диапазон частот от 40 до 1000 Гц) |
300 В |
0,1 В |
3 + 5 |
600 В |
1 В | |||
Частота |
100 Гц |
0,1 Гц |
В диапазоне частот от 30 до 99,9 Гц: 0,3 + 1; В диапазоне частот от 95 до 1000 Гц: 1 + 1 | |
1000 Гц |
1 Гц | |||
Электрическое сопротивление постоянному току |
1000 Ом |
1 Ом |
1,5 + 5 | |
3283 |
Сила переменного тока (диапазон частот от 40 до 2000 Гц) |
От 1 до 10 мА |
0,01 мА |
В диапазоне частот от 40 до 45 Гц: 2 + 5; В диапазоне частот от 45 до 66 Гц: 1 + 5; В диапазоне частот от 66 до 2000 Гц: 2 + 5 |
От 10 до 100 мА |
0,1 мА | |||
От 0,1 до 1 А |
0,001 А | |||
От 1 до 10 А |
0,01 А | |||
От 10 до 200 А |
0,1 А | |||
Частота |
100 Гц |
0,1 Гц |
В диапазоне частот от 30 до 99,9 Гц: 0,3 + 1; В диапазоне частот от 95 до 1000 Гц: 1 + 1 | |
1000 Гц |
1 Гц | |||
3284 |
Сила постоянного тока |
От 1 до 20 А |
0,01 А |
1,3 + 3 |
От 10 до 200 А |
0,1 А | |||
Сила переменного тока, среднеквадратическое значение (диапазон частот от 10 до 2000 Гц) |
От 1 до 10 А |
0,01 А |
В диапазоне частот от 10 до 45 Гц: 2 + 5; В диапазоне частот от 45 до 66 Гц: 1,3 + 3; В диапазоне частот от 66 до 2000 Гц: 2 + 5 | |
От 10 до 100 А |
0,1 А | |||
От 100 до 200 А |
0,1 А |
В диапазоне частот от 10 до 45 Гц: 2 + 5; В диапазоне частот от 45 до 66 Гц: 1,3 + 3; В диапазоне частот от 66 до 1000 Гц: 2 + 5 В диапазоне частот от 1000 до 2000 Гц: 4 + 5 | ||
Сила переменного тока, амплитудное значение (диапазон частот от 10 до 2000 Гц) |
От 1 до 50 А |
0,1 А |
В диапазоне частот от 10 до 45 Гц: 2 + 7; В диапазоне частот от 45 до 66 Гц: 1,3 + 7; В диапазоне частот от 66 до 2000 Гц: 2 + 7 | |
От 10 до 142 А |
0,1 А | |||
От 142 до 300 А |
0,1 А |
В диапазоне частот от 10 до 45 Гц: 2 + 7; В диапазоне частот от 45 до 66 Гц: 1,3 + 7; В диапазоне частот от 66 до 1000 Гц: 2 + 7 В диапазоне частот от 1000 до 2000 Гц: 5 + 7 | ||
Напряжение постоянного тока |
От 3 до 30 В |
0,01 В |
1 + 3 | |
От 30 до 300 В |
0,1 В | |||
От 60 до 600 В |
1 В |
Модификация |
Измеряемая величина |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности1 |
3284 |
Напряжение переменного тока, среднеквадратическое значение (диапазон частот от 10 до 1000 Гц) |
От 3 до 30 В |
0,01 В |
В диапазоне частот от 10 до 45 Гц: 1,5 + 5; В диапазоне частот от 45 до 66 Гц: 1 + 3; В диапазоне частот от 66 до 1000 Гц: 1,5 + 5 |
От 30 до 300 В |
0,1 В | |||
От 60 до 600 В |
1 В | |||
Напряжение переменного тока, амплитудное значение (диапазон частот от 10 до 1000 Гц) |
От 3 до 75 В |
0,1 В |
В диапазоне частот от 10 до 45 Гц: 1,5 + 7; В диапазоне частот от 45 до 66 Гц: 1 + 7; В диапазоне частот от 66 до 1000 Гц: 1,5 + 7 | |
От 30 до 750 В |
1 В | |||
От 60 до 1000 В |
1 В | |||
Частота |
От 1 до 10 Гц |
0,01 Гц |
0,3 + 1 | |
От 10 до 100 Гц |
0,1 Гц | |||
От 100 до 1000 Гц |
1 Гц |
1 + 1 | ||
3285 |
Сила постоянного тока |
От 1 до 20 А |
0,01 А |
1,3 + 3 |
От 10 до 200 А |
0,1 А | |||
Сила переменного тока, среднеквадратическое значение (диапазон частот от 10 до 1000 Гц) |
От 10 до 200 А |
0,1 А |
В диапазоне частот от 10 до 45 Гц: 2 + 5; В диапазоне частот от 45 до 66 Гц: 1,3 + 3; В диапазоне частот от 66 до 1000 Гц: 2 + 5 | |
От 100 до 1800 А |
1 А | |||
От 1800 до 2000 А |
1 А |
В диапазоне частот от 45 до 66 Гц: 2,3 + 3 | ||
Сила переменного тока, амплитудное значение (диапазон частот от 10 до 1000 Гц) |
От 10 до 500 А |
1 А |
В диапазоне частот от 10 до 45 Гц: 2 + 7; В диапазоне частот от 45 до 66 Гц: 1,3 + 7; В диапазоне частот от 66 до 1000 Гц: 2 + 7 | |
От 100 до 2300 А |
1 А | |||
От 2300 до 2840 А |
1 А |
В диапазоне частот от 45 до 66 Гц: 6 + 7 | ||
Напряжение постоянного тока |
От 3 до 30 В |
0,01 В |
1 + 3 | |
От 30 до 300 В |
0,1 В | |||
От 60 до 600 В |
1 В | |||
Напряжение переменного тока, среднеквадратическое значение (диапазон частот от 10 до 1000 Гц) |
От 3 до 30 В |
0,01 В |
В диапазоне частот от 10 до 45 Гц: 1,5 + 5; В диапазоне частот от 45 до 66 Гц: 1 + 3; В диапазоне частот от 66 до 1000 Гц: 1,5 + 5 | |
От 30 до 300 В |
0,1 В | |||
От 60 до 600 В |
1 В | |||
Напряжение переменного тока, амплитудное значение (диапазон частот от 10 до 1000 Гц) |
От 3 до 75 В |
0,1 В |
В диапазоне частот от 10 до 45 Гц: 1,5 + 7; В диапазоне частот от 45 до 66 Гц: 1 + 7; В диапазоне частот от 66 до 1000 Гц: 1,5 + 7 | |
От 30 до 750 В |
1 В | |||
От 60 до 1000 В |
1 В | |||
Частота |
От 1 до 10 Гц |
0,01 Гц |
0,3 + 1 | |
От 10 до 100 Гц |
0,1 Гц | |||
От 100 до 1000 Гц |
1 Гц |
1 + 1 | ||
3285-20 |
Сила постоянного тока |
От 10 до 200 А |
0,1 А |
1,3 + 3 |
От 100 до 2000 А |
1 А |
Модификация |
Измеряемая величина |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности1 |
3285-20 |
Сила переменного тока, среднеквадратическое значение (диапазон частот от 10 до 1000 Гц) |
От 10 до 200 А |
0,1 А |
В диапазоне частот от 10 до 45 Гц: 2 + 5; В диапазоне частот от 45 до 66 Гц: 1,3 + 3; В диапазоне частот от 66 до 1000 Гц: 2 + 5 |
От 100 до 1800 А |
1 А | |||
От 1800 до 2000 А |
1 А |
В диапазоне частот от 45 до 66 Гц: 2,3 + 3 | ||
Сила переменного тока, амплитудное значение (диапазон частот от 10 до 1000 Гц) |
От 10 до 500 А |
1 А |
В диапазоне частот от 10 до 45 Гц: 2 + 7; В диапазоне частот от 45 до 66 Гц: 1,3 + 7; В диапазоне частот от 66 до 1000 Гц: 2 + 7 | |
От 100 до 2300 А |
1 А | |||
От 2300 до 2840 А |
1 А |
В диапазоне частот от 45 до 66 Гц: 6 + 7 | ||
Напряжение постоянного тока |
От 3 до 30 В |
0,01 В |
1 + 3 | |
От 30 до 300 В |
0,1 В | |||
От 60 до 600 В |
1 В | |||
Напряжение переменного тока, среднеквадратическое значение (диапазон частот от 10 до 1000 Гц) |
От 3 до 30 В |
0,01 В |
В диапазоне частот от 10 до 45 Гц: 1,5 + 5; В диапазоне частот от 45 до 66 Гц: 1 + 3; В диапазоне частот от 66 до 1000 Гц: 1,5 + 5 | |
От 30 до 300 В |
0,1 В | |||
От 60 до 600 В |
1 В | |||
Напряжение переменного тока, амплитудное значение (диапазон частот от 10 до 1000 Гц) |
От 3 до 75 В |
0,1 В |
В диапазоне частот от 10 до 45 Гц: 1,5 + 7; В диапазоне частот от 45 до 66 Гц: 1 + 7; В диапазоне частот от 66 до 1000 Гц: 1,5 + 7 | |
От 30 до 750 В |
1 В | |||
От 60 до 800 В |
1 В | |||
От 800 до 1000 В |
1 В |
В диапазоне частот от 10 до 45 Гц: 1,5 + 20; В диапазоне частот от 45 до 66 Гц: 1 + 20; В диапазоне частот от 66 до 1000 Гц: 1,5 + 20 | ||
Частота |
От 1 до 10 Гц |
0,01 Гц |
0,3 + 1 | |
От 10 до 100 Гц |
0,1 Гц | |||
От 100 до 1000 Гц |
1 Гц |
1 + 1 | ||
Электрическое сопротивление постоянному току |
От 10 до 999 Ом |
1 Ом |
1,5 + 5 | |
От 0,95 до 10 кОм |
0,01 кОм | |||
3287 |
Сила постоянного тока |
10 А |
0,01 А |
1,5 + 5 |
100 А |
0,1 А | |||
Сила переменного тока (диапазон частот от 10 до 1000 Гц) |
10 А |
0,01 А |
В диапазоне частот от 10 до 45 Гц: 2 + 5; В диапазоне частот от 45 до 66 Гц: 1,5 + 5; В диапазоне частот от 66 до 1000 Гц: 2 + 5 | |
100 А |
0,1 А | |||
3287 |
Напряжение постоянного тока |
От 42 до 420 мВ |
0,1 мВ |
1,3 + 4 |
От 0,42 до 4,2 В |
0,001 В | |||
От 4,2 до 42 В |
0,01 В | |||
От 42 до 420 В |
0,1 В |
Модификация |
Измеряемая величина |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности1 |
От 420 до 600 В |
1 В | |||
3287 |
Напряжение переменного тока, среднеквадратическое значение (диапазон частот от 30 до 500 Гц) |
От 0,42 до 4,2 В |
0,001 В |
2,3 + 8 |
От 4,2 до 42 В |
0,01 В | |||
От 42 до 420 В |
0,1 В | |||
От 420 до 600 В |
1 В | |||
Электрическое сопротивление постоянному току |
От 42 до 420 Ом |
0,1 Ом |
2 + 4 | |
От 0,42 до 4,2 кОм |
0,001 кОм | |||
От 4,2 до 42 кОм |
0,01 кОм | |||
От 42 до 420 кОм |
0,1 кОм | |||
От 0,42 до 4,2 МОм |
0,001 МОм |
5 + 4 | ||
От 4,2 до 42 МОм |
0,01 МОм |
10 + 4 | ||
3288, 3288-20 |
Сила постоянного тока |
100 А |
0,1 А |
1,5 + 5 |
1000 А |
1 А | |||
Сила переменного тока (диапазон частот от 10 до 500 Гц) |
100 А |
0,1 А |
В диапазоне частот от 10 до 45 Гц: 2 + 5; В диапазоне частот от 45 до 66 Гц: 1,5 + 5; В диапазоне частот от 66 до 500 Гц: 2 + 5 | |
1000 А |
1 А | |||
Напряжение постоянного тока |
От 42 до 420 мВ |
0,1 мВ |
1,3 + 4 | |
От 0,42 до 4,2 В |
0,001 В | |||
От 4,2 до 42 В |
0,01 В | |||
От 42 до 420 В |
0,1 В | |||
От 420 до 600 В |
1 В | |||
Напряжение переменного тока, среднеквадратическое значение (диапазон частот от 30 до 500 Гц) |
От 0,42 до 4,2 В |
0,001 В |
2,3 + 8 | |
От 4,2 до 42 В |
0,01 В | |||
От 42 до 420 В |
0,1 В | |||
От 420 до 600 В |
1 В | |||
Электрическое сопротивление постоянному току |
От 42 до 420 Ом |
0,1 Ом |
2 + 4 | |
От 0,42 до 4,2 кОм |
0,001 кОм | |||
От 4,2 до 42 кОм |
0,01 кОм | |||
3288, 3288-20 |
Электрическое сопротивление постоянному току |
От 42 до 420 кОм |
0,1 кОм | |
От 0,42 до 4,2 МОм |
0,001 МОм |
5 + 4 | ||
От 4,2 до 42 МОм |
0,01 МОм |
10 + 4 |
Модификация |
Измеряемая величина |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности1 |
3290, 3290-10 |
Режим автоматического выбора предела измерений | |||
Сила постоянного тока с датчиком 9691 |
20 А |
0,01 А |
1,3 + 0,13 | |
200 А |
0,1 А | |||
Сила постоянного тока с датчиком 9692 |
20 А |
0,01 А |
1,3 + 0,13 | |
200 А |
0,1 А | |||
Сила постоянного тока с датчиком 9693 |
200 А |
0,1 А |
1,8 + 13 | |
2000 А |
1 А | |||
Сила переменного тока среднеквадратическое значение (диапазон частот от 10 до 500 Гц) с датчиком 9691 |
20 А |
0,01 А |
В диапазоне частот от 10 до 66 Гц: 1,3 + 0,083; В диапазоне частот от 66 до 500 Гц: 2,3 + 0,083 | |
200 А |
0,1 А | |||
Сила переменного тока среднеквадратическое значение (диапазон частот от 10 до 1000 Гц) с датчиком 9692 |
20 А |
0,01 А |
В диапазоне частот от 10 до 66 Гц: 1,3 + 0,083; В диапазоне частот от 66 до 1000 Гц: 2,3 + 0,083 | |
200 А |
0,1 А | |||
Сила переменного тока среднеквадратическое значение (диапазон частот от 10 до 1000 Гц) с датчиком 9693 |
200 А |
0,1 А |
В диапазоне частот от 10 до 45 Гц: 2,3 + 0,83; В диапазоне частот от 45 до 66 Гц: 1,3 + 0,83; В диапазоне частот от 66 до 1000 Гц: 2,3 + 0,83 | |
2000 А |
1 А | |||
От 1800 до 2000 А |
1 А | |||
Сила переменного тока амплитудное значение (диапазон частот от 10 до 500 Гц) с датчиком 9691 |
20 А |
0,01 А |
В диапазоне частот от 10 до 66 Гц: 1,5 + 0,43; В диапазоне частот от 66 до 500 Гц: 2,5 + 0,43 | |
200 А |
0,1 А | |||
Сила переменного тока амплитудное значение (диапазон частот от 10 до 1000 Гц) с датчиком 9692 |
20 А |
0,01 А |
В диапазоне частот от 10 до 66 Гц: 1,5 + 0,43; В диапазоне частот от 66 до 1000 Гц: 2,5 + 0,43 | |
200 А |
0,1 А | |||
Сила переменного тока амплитудное значение (диапазон частот от 10 до 1000 Гц) с датчиком 9693 |
200 А |
0,1 А |
В диапазоне частот от 10 до 45 Гц: 2,5 + 43; В диапазоне частот от 45 до 66 Гц: 2 + 43; В диапазоне частот от 66 до 1000 Гц: 2,5 + 43 | |
2000 А |
1 А |
Модификация |
Измеряемая величина |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности1 |
3290, 3290-10 |
Режим ручного выбора предела измерений | |||
Сила постоянного тока с датчиком 9691 |
20 А |
0,01 А |
1,3 + 0,53 | |
200 А |
0,1 А | |||
Сила постоянного тока с датчиком 9692 |
20 А |
0,01 А |
1,3 + 0,53 | |
200 А |
0,1 А | |||
Сила постоянного тока с датчиком 9693 |
200 А |
0,1 А |
1,8 + 0,53 | |
2000 А |
1 А | |||
Сила переменного тока среднеквадратическое значение (диапазон частот от 10 до 500 Гц) с датчиком 9691 |
20 А |
0,01 А |
В диапазоне частот от 10 до 66 Гц: 1,3 + 0,33; В диапазоне частот от 66 до 500 Гц: 2,8 + 0,33 | |
200 А |
0,1 А | |||
Сила переменного тока среднеквадратическое значение (диапазон частот от 10 до 1000 Гц) с датчиком 9692 |
20 А |
0,01 А |
В диапазоне частот от 10 до 66 Гц: 1,3 + 0,33; В диапазоне частот от 66 до 1000 Гц: 2,3 + 0,33 | |
200 А |
0,1 А | |||
Сила переменного тока среднеквадратическое значение (диапазон частот от 10 до 1000 Гц) с датчиком 9693 |
200 А |
0,1 А |
В диапазоне частот от 10 до 45 Гц: 2,3 + 33; В диапазоне частот от 45 до 66 Гц: 1,3 + 33; В диапазоне частот от 66 до 1000 Гц: 2,3 + 33 | |
2000 А |
1 А | |||
От 1800 до 2000 А |
1 А |
В диапазоне частот от 45 до 66 Гц: 2,3 + 3 | ||
Сила переменного тока амплитудное значение (диапазон частот от 10 до 500 Гц) с датчиком 9691 |
20 А |
0,01 А |
В диапазоне частот от 10 до 66 Гц: 1,5 + 0,73; В диапазоне частот от 66 до 500 Гц: 3 + 0,73 | |
200 А |
0,1 А | |||
Сила переменного тока амплитудное значение (диапазон частот от 10 до 1000 Гц) с датчиком 9692 |
20 А |
0,01 А |
В диапазоне частот от 10 до 66 Гц: 1,5 + 0,73; В диапазоне частот от 66 до 1000 Гц: 2,5 + 0,73 | |
200 А |
0,1 А | |||
Сила переменного тока амплитудное значение (диапазон частот от 10 до 1000 Гц) с датчиком 9693 |
200 А |
0,1 А |
В диапазоне частот от 10 до 45 Гц: 2,5 + 73; В диапазоне частот от 45 до 66 Гц: 2 + 73; В диапазоне частот от 66 до 1000 Гц: 2,5 + 73 | |
2000 А |
1 А | |||
3290, 3290-10 |
Частота |
От 1 до 10 Гц |
0,01 Гц |
0,3 + 1 |
От 10 до 100 Гц |
0,1 Гц | |||
От 100 до 1000 Гц |
1 Гц |
1 + 1 |
Модификация |
Измеряемая величина |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности1 |
3291-50 |
Сила переменного тока (диапазон частот от 40 до 400 Гц) |
От 2 до 60 А |
0,01 А |
В диапазоне частот от 50 до 66 Гц: 1,5 + 54; В диапазоне частот от 46 до 66 Гц: 2 + 55; В диапазоне частот от 66 до 400 Гц: 3 + 55 |
От 54 до 600 А |
0,1 А | |||
От 540 1000 А |
1 А | |||
3293-50 |
Сила переменного тока (диапазон частот от 45 до 400 Гц) |
От 2,7 до 30 мА |
0,01 мА |
В диапазоне частот от 50 до 66 Гц: 1,5 + 54; В диапазоне частот от 46 до 66 Гц: 2 + 5 ; В диапазоне частот от 66 до 400 Гц: 3 + 55 |
От 27 до 300 мА |
0,1 мА | |||
От 0,540 до 6 А |
0,001 А | |||
От 5,4 до 60 А |
0,01 А | |||
От 54 до 600 А |
0,1 А | |||
От 540 до 1000 А |
1 А |
Примечание. 1 - параметры погрешности выражены в % от измеренного значения + е.м.р. (единицы младшего разряда).
-
2 - параметры погрешности выражены в % от измеренного значения + % от конечного значения диапазона измерений.
-
3 - параметры погрешности выражены в % от измеренного значения + значение силы тока в амперах.
-
4 - фильтр включен.
-
5 - фильтр выключен.
Таблица 2 - Погрешность преобразования клещей электроизмерительных 3283
Преобразуемая величина |
Пределы преобразования |
Коэффициент преобразования |
Пределы допускаемой абсолютной погрешности преобразования1 |
Сила переменного тока |
10 мА |
1 В/10 мА2 |
3 + 10 |
100 мА |
1 В/100 мА2 | ||
1 А |
1 В/1 А2 | ||
10 А |
1 В/10 А2 | ||
200 А |
2 В/200 А2 |
Примечание. 1 - параметры погрешности выражены в % от измеренного значения + единицы милливольт.
* - выходной сигнал: в режиме «REC» - напряжение постоянного тока 1 В, в режиме «MON» - напряжение переменного тока 1 (2) В частотой от 40 Гц до 2 кГц.
Таблица 3 - Погрешность преобразования клещей электроизмерительных 3284
Преобразуемая величина |
Пределы преобразования |
Коэффициент преобразования |
Пределы допускаемой абсолютной погрешности преобразования1 |
Сила постоянного тока |
От 1 до 20 А |
1 В/20 А2 |
1,3 + 5 |
От 10 до 200 А |
1 В/200 А2 | ||
Сила переменного тока (режим «MON») |
От 1 до 10 А |
1 В/20 А3 |
В диапазоне частот от 10 до 45 Гц: 2 + 5; В диапазоне частот от 45 до 66 Гц: 1,3 + 5; В диапазоне частот от 66 до 2000 Гц: 2 + 5 |
От 10 до 100 А |
1 В/100 А3 | ||
От 100 до 200 А |
1 В/200 А3 |
В диапазоне частот от 10 до 45 Гц: 2 + 5; В диапазоне частот от 45 до 66 Гц: 1,3 + 5; В диапазоне частот от 66 до 1000 Гц: 2 + 5 В диапазоне частот от 1 до 2 кГц: 4 + 5 | |
Сила переменного тока (режим «REC») |
От 1 до 10 А |
1 В/20 А2 |
В диапазоне частот от 10 до 45 Гц: 2 + 10; В диапазоне частот от 45 до 66 Гц: 1,3 + 10; В диапазоне частот от 66 до 2000 Гц: 2 + 10 |
От 10 до 100 А |
1 В/100 А2 | ||
От 100 до 200 А |
1 В/200 А2 |
В диапазоне частот от 10 до 45 Гц: 2 + 10; В диапазоне частот от 45 до 66 Гц: 1,3 + 10; В диапазоне частот от 66 до 1000 Гц: 2 + 10 В диапазоне частот от 1 до 2 кГц: 4 + 10 | |
Частота |
От 1 до 10 Гц |
1 В/10 Гц2 |
1,3 + 3 |
От 10 до 100 Гц |
1 В/100 Гц2 | ||
От 100 до 1000 Гц |
1 В/1000 Гц2 |
2 + 3 |
Примечание. 1 - параметры погрешности выражены в % от измеренного значения + единицы милливольт.
-
2 - выходной сигнал - напряжение постоянного тока 1 В.
-
3 - выходной сигнал - напряжение переменного тока 1 В.
Таблица 4 - Погрешность преобразования клещей электроизмерительных 3285
Преобразуемая величина |
Пределы преобразования |
Коэффициент преобразования |
Пределы допускаемой абсолютной погрешности преобразования1 |
Сила постоянного тока |
От 10 до 200 А |
1 В/200 А2 |
1,3 + 5 |
От 100 до 2000 А |
1 В/2000 А2 | ||
Сила переменного тока (режим «MON») |
От 10 до 200 А |
1 В/200 А3 |
В диапазоне частот от 10 до 45 Гц: 2 + 5; В диапазоне частот от 45 до 66 Гц: 1,3 + 5; В диапазоне частот от 66 до 2000 Гц: 2 + 5 |
От 100 до 1800 А |
1 В/1800 А3 | ||
От 1800 до 2000 А |
1 В/2000 А3 |
В диапазоне частот от 45 до 66 Гц: 2,3 + 5 | |
Сила переменного тока (режим «REC») |
От 10 до 200 А |
1 В/200 А2 |
В диапазоне частот от 10 до 45 Гц: 2 + 10; В диапазоне частот от 45 до 66 Гц: 1,3 + 10; В диапазоне частот от 66 до 2000 Гц: 2 + 10 |
От 100 до 1800 А |
1 В/1800 А2 | ||
От 1800 до 2000 А |
1 В/2000 А2 |
В диапазоне частот от 45 до 66 Гц: 2,3 + 10 | |
Частота |
От 1 до 10 Гц |
1 В/10 Гц2 |
1,3 + 3 |
От 10 до 100 Гц |
1 В/100 Гц2 | ||
От 100 до 1000 Гц |
1 В/1000 Гц2 |
2 + 3 |
Примечание. 1 - параметры погрешности выражены в % от измеренного значения + единицы милливольт.
-
2 - выходной сигнал - напряжение постоянного тока 1 В.
-
3 - выходной сигнал - напряжение переменного тока 1 В.
Таблица 5 - Погрешность преобразования клещей электроизмерительных 3290, 3290-10
Преобразуемая величина |
Пределы преобразования |
Коэффициент преобразования |
Пределы допускаемой абсолютной погрешности преобразования1 |
Режим автоматического выбора предела измерений | |||
Сила постоянного тока с датчиком 9691 (режим «MON») |
20 А |
1 В/20 А2 |
1,3 + 10 |
200 А |
1 В/200 А2 | ||
Сила постоянного тока с датчиком 9692 (режим «MON») |
20 А |
1 В/20 А2 |
1,3 + 10 |
200 А |
1 В/200 А2 | ||
Сила постоянного тока с датчиком 9693 (режим «MON») |
200 А |
1 В/200 А2 |
1,8 + 10 |
2000 А |
1 В/2000 А2 | ||
Сила постоянного тока с датчиком 9691 (режим «REC») |
20 А |
1 В/20 А2 |
1,8 + 15 |
200 А |
1 В/200 А2 |
Преобразуемая величина |
Пределы преобразования |
Коэффициент преобразования |
Пределы допускаемой абсолютной погрешности преобразования1 |
Сила постоянного тока с датчиком 9692 (режим «REC») |
20 А |
1 В/20 А2 |
1,8 + 15 |
200 А |
1 В/200 А2 | ||
Сила постоянного тока с датчиком 9693 (режим «REC») |
200 А |
1 В/200 А2 |
2,3 + 15 |
2000 А |
1 В/2000 А2 | ||
Сила переменного тока с датчиком 9691 (режим «MON») |
20 А |
1 В/20 А3 |
В диапазоне частот от 10 до 66 Гц:
В диапазоне частот от 66 до 500 Гц:
|
200 А |
1 В/200 А3 | ||
Сила переменного тока с датчиком 9692 (режим «MON») |
20 А |
1 В/20 А3 |
В диапазоне частот от 10 до 66 Гц:
В диапазоне частот от 66 до 1000 Гц:
|
200 А |
1 В/200 А3 | ||
Сила переменного тока с датчиком 9693 (режим «MON») |
200 А |
1 В/200 А3 |
В диапазоне частот от 10 до 45 Гц:
В диапазоне частот от 45 до 66 Гц:
В диапазоне частот от 66 до 1000 Гц:
|
2000 А |
1 В/2000 А3 | ||
Сила переменного тока с датчиком 9691 (режим «REC») |
20 А |
1 В/20 А3 |
В диапазоне частот от 10 до 66 Гц: 1,8 + 10; В диапазоне частот от 66 до 500 Гц: 2,8 + 10 |
200 А |
1 В/200 А3 | ||
Сила переменного тока с датчиком 9692 (режим «REC») |
20 А |
1 В/20 А3 |
В диапазоне частот от 10 до 66 Гц: 1,8 + 10; В диапазоне частот от 66 до 1000 Гц: 2,8 + 10 |
200 А |
1 В/200 А3 | ||
Сила переменного тока с датчиком 9693 (режим «REC») |
200 А |
1 В/200 А3 |
В диапазоне частот от 10 до 45 Гц: 2,8 + 10; В диапазоне частот от 45 до 66 Гц: 1,8 + 10 В диапазоне частот от 66 до 1000 Гц: 2,8 + 10 |
2000 А |
1 В/2000 А3 | ||
Режим ручного выбора предела измерений | |||
Сила постоянного тока с датчиком 9691 (режим «MON») |
20 А |
1 В/20 А2 |
1,3 + 5,5 |
200 А |
1 В/200 А2 | ||
Сила постоянного тока с датчиком 9692 (режим «MON») |
20 А |
1 В/20 А2 |
1,3 + 5,5 |
200 А |
1 В/200 А2 | ||
Сила постоянного тока с датчиком 9693 (режим «MON») |
200 А |
1 В/200 А2 |
1,8 + 5,5 |
2000 А |
1 В/2000 А2 |
Преобразуемая величина |
Пределы преобразования |
Коэффициент преобразования |
Пределы допускаемой абсолютной погрешности преобразования1 |
Сила постоянного тока с датчиком 9691 (режим «REC») |
20 А |
1 В/20 А2 |
1,8 + 10,5 |
200 А |
1 В/200 А2 | ||
Сила постоянного тока с датчиком 9692 (режим «REC») |
20 А |
1 В/20 А2 |
1,8 + 10,5 |
200 А |
1 В/200 А2 | ||
Сила постоянного тока с датчиком 9693 (режим «REC») |
200 А |
1 В/200 А2 |
2,3 + 10,5 |
2000 А |
1 В/2000 А2 | ||
Сила переменного тока с датчиком 9691 (режим «MON») |
20 А |
1 В/20 А3 |
В диапазоне частот от 10 до 66 Гц: 1,3 + 5,5; В диапазоне частот от 66 до 500 Гц: 2,8 + 5,5 |
200 А |
1 В/200 А3 | ||
Сила переменного тока с датчиком 9692 (режим «MON») |
20 А |
1 В/20 А3 |
В диапазоне частот от 10 до 66 Гц:
В диапазоне частот от 66 до 1000 Гц:
|
200 А |
1 В/200 А3 | ||
Сила переменного тока с датчиком 9693 (режим «MON») |
200 А |
1 В/200 А3 |
В диапазоне частот от 10 до 45 Гц:
В диапазоне частот от 45 до 66 Гц:
В диапазоне частот от 66 до 1000 Гц:
|
2000 А |
1 В/2000 А3 | ||
Сила переменного тока с датчиком 9691 (режим «REC») |
20 А |
1 В/20 А3 |
В диапазоне частот от 10 до 66 Гц: 1,8 + 5,5; В диапазоне частот от 66 до 500 Гц: 3,3 + 5,5 |
200 А |
1 В/200 А3 | ||
Сила переменного тока с датчиком 9692 (режим «REC») |
20 А |
1 В/20 А3 |
В диапазоне частот от 10 до 66 Гц:
В диапазоне частот от 66 до 1000 Гц:
|
200 А |
1 В/200 А3 | ||
Сила переменного тока с датчиком 9693 (режим «REC») |
200 А |
1 В/200 А3 |
В диапазоне частот от 10 до 45 Гц:
В диапазоне частот от 45 до 66 Гц:
В диапазоне частот от 66 до 1000 Гц:
|
2000 А |
1 В/2000 А3 | ||
Частота |
От 1 до 10 Гц |
1 В/10 Гц4 |
1,3 + 3 |
От 10 до 100 Гц |
1 В/100 Гц4 | ||
От 100 до 1000 Гц |
1 В/1000 Гц4 |
2 + 3 |
Примечание. 1 - параметры погрешности выражены в % от измеренного значения + единицы милливольт.
Таблица 6 - Основные технические характеристики клещей электроизмерительных серии 3000
Характеристика |
Модификация | ||
3280-10; 3280-20 |
3281 |
3282 | |
Электрическое питание |
3 В; одна батарея типа CR2032 |
9 В; одна батарея типа 6F22 |
9 В; одна батарея типа 6F22 |
Т емпературный коэффициент |
0,1 хПогрешность измерения/°С |
0,05 хПогрешность измерения/°С |
0,05 хПогрешность измерения/°С |
Диаметр захвата, мм |
33 |
33 |
33 |
Г абаритные размеры, мм, (длинахширинахвысота) |
175х57х16 |
218х62х39 |
230х62х39 |
Масса, кг |
0,1 |
0,35 |
0,4 |
Нормальные условия применения
|
23 ± 5 °С |
23 ± 5 °С |
23 ± 5 °С |
влажность |
До 80 % |
До 80 % |
До 80 % |
Рабочие условия применения
|
От 0 до + 40 °С |
От 0 до + 40 °С |
От 0 до + 40 °С |
влажность |
До 80 % |
До 80 % |
До 80 % |
Таблица 7 - Основные технические характеристики клещей электроизмерительных серии 3000 (продолжение)
Характеристика |
Модификация | ||
3283 |
3284 |
3285; 3285-20 | |
Электрическое питание |
9 В; одна батарея типа 6F22 |
9 В; одна батарея типа 6F22 |
9 В; одна батарея типа 6F22 |
Т емпературный коэффициент |
0,05 хПогрешность измерения/°С |
0,1 хПогрешность измерения/°С |
0,1 хПогрешность измерения/°С |
Диаметр захвата, мм |
40 |
33 |
55 |
Г абаритные размеры, мм, (длинахширинахвысота) |
225х62х39 |
230х62х39 |
260х62х39 |
Масса, кг |
0,4 |
0,46 |
0,54 |
Нормальные условия применения
|
23 ± 5 °С |
23 ± 5 °С |
23 ± 5 °С |
влажность |
До 80 % |
До 80 % |
До 80 % |
Рабочие условия применения
|
От 0 до + 40 °С |
От 0 до + 40 °С |
От 0 до + 40 °С |
влажность |
До 80 % |
До 80 % |
До 80 % |
Таблица 8 - Основные технические характеристики клещей электроизмерительных серии 3000 (продолжение)
Характеристика |
Модификация | ||
3287 |
3288; 3288-20 |
3290; 3290-10 | |
Электрическое питание |
3 В; одна батарея типа CR2032 |
3 В; одна батарея типа CR2032 |
6 В; четыре батареи типа LR6 |
Т емпературный коэффициент |
0,1 хПогрешность измерения/°С |
0,1 хПогрешность измерения/°С |
0,1 хПогрешность измерения/°С |
Диаметр захвата, мм |
35 |
35 |
35; 33; 55 |
Г абаритные размеры, мм, (длинахширинахвысота) |
180х57х16 |
180х57х16 |
155х98х47 |
Масса, кг |
0,17 |
0,150 |
0,545 |
Нормальные условия применения
|
23 ± 5 °С |
23 ± 5 °С |
23 ± 5 °С |
влажность |
До 80 % |
До 80 % |
До 80 % |
Рабочие условия применения
|
От 0 до + 40 °С |
От 0 до + 40 °С |
От 0 до + 40 °С |
влажность |
До 80 % |
До 80 % |
До 80 % |
Таблица 9 - Основные технические характеристики клещей электроизмерительных серии 3000 (продолжение)
Характеристика |
Модификация | |
3291-50 |
3293-50 | |
Электрическое питание |
3 В; одна батарея типа CR2032 |
3 В; одна батарея типа CR2032 |
Т емпературный коэффициент |
0,1 хПогрешность измерения/°С |
0,05 хПогрешность измерения/°С |
Диаметр захвата, мм |
30 |
30 |
Г абаритные размеры, мм, (длинахширинахвысота) |
136х50х26 |
136х50х26 |
Масса, кг |
0,115 |
0,115 |
Нормальные условия применения
|
23 ± 5 °С До 80 % |
23 ± 5 °С До 80 % |
Рабочие условия применения
|
От 0 до + 40 °С До 80 % |
От 0 до + 50 °С До 80 % |
