Номер по Госреестру СИ: 88586-23
88586-23 Измеритель тока утечки
(HIOKI ST5540)
Назначение средства измерений:
Измеритель тока утечки HIOKI ST5540 (далее - измеритель) предназначен для измерений токов утечки (сила постоянного тока, среднеквадратические значения силы переменного тока, амплитудные значения силы переменного тока) в цепях защитного заземления электрооборудования и электронных приборов.
Внешний вид.

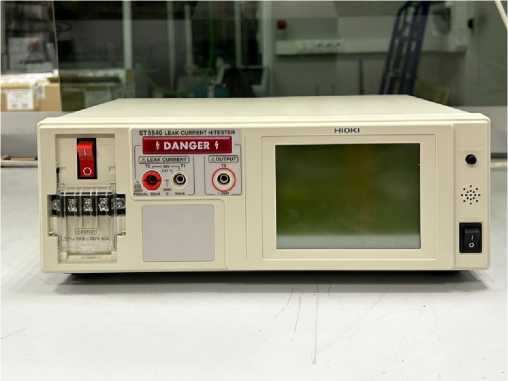

Измеритель тока утечки
Рисунок № 1
Внешний вид.
Измеритель тока утечки
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) измерителя состоит из встроенного ПО.
Конструкция измерителя исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики измерителя нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО измерителя приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО), не ниже |
1.08 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную наклейку измерителя любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Измерения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10-1 до Ы06 Гц».
ПравообладательФирма «HIOKI E.E. CORPORATION», Япония
Адрес юридического лица: 81 Koizumi, Ueda, Nagano, 386-1192, Japan
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Принцип действия измерителя основан на измерении аналогово-цифровым преобразователем напряжения, выделяемого при протекании тока утечки через внутренний шунт измерителя.
Конструктивно измеритель выполнен в металлическом корпусе с пластиковой лицевой панелью. На лицевой панели расположены клеммы подключения, сенсорный жидкокристаллический дисплей, кнопка включения/выключения измерителя.
К измерителю данного типа относится измеритель тока утечки HIOKI ST5540 с серийным номером 220913838.
Серийный номер нанесен на маркировочную наклейку типографским методом в виде цифрового кода.

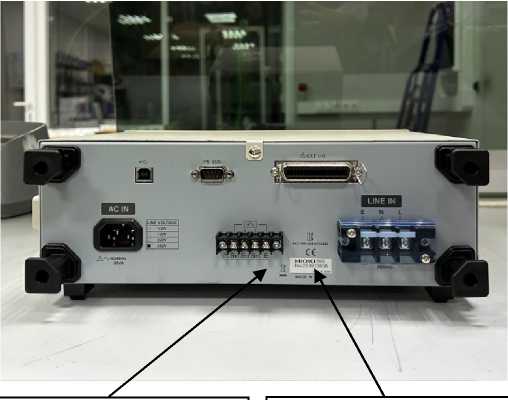

Общий вид измерителя с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на измеритель не предусмотрено. Пломбирование мест настройки (регулировки) измерителя не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 1 - Общий вид измерителя с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 2 - Метрологические характеристики
Измеряемая физическая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений, А |
Сила постоянного тока |
от 4,00 до 50,00 мкА |
±0,02 • Хд |
от 40,0 до 500,0 мкА |
±(0,02 • Хи + 6 е. м. р.) | |
от 0,400 до 5,000 мА |
±(0,02 • Хи + 6 е. м. р.) | |
от 4,00 до 50,00 мА |
±(0,02 • Хи + 6 е. м. р.) | |
Среднеквадратические значения силы переменного тока в диапазоне частот от 15 до 150 Гц |
от 4,00 до 50,00 мкА |
±0,02 • Хд |
от 40,0 до 500,0 мкА |
±(0,02 • Хи + 6 е. м. р.) | |
от 0,400 до 5,000 мА |
±(0,02 • Хи + 6 е. м. р.) | |
от 4,00 до 50,00 мА |
±(0,02 • Хи + 6 е. м. р.) | |
Амплитудные значения силы переменного тока в диапазоне частот от 15 до 150 Гц |
от 40,0 до 500,0 мкА |
±0,04 • Хд |
от 0,100 до 1,000 мА |
±0,025 • Хд | |
от 0,80 до 10,00 мА |
±(0,02 • Хи + 6 е. м. р.) | |
от 8,0 до 75,0 мА |
±(0,02 • Хи + 6 е. м. р.) | |
Примечания: Хи - измеренное значение измеряемой физической величины, А; Хд - диапазон измерений значений измеряемой физической величины, А; е. м. р. - единица младшего разряда, А. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - номинальное напряжение переменного тока, В |
220 |
- номинальная частота переменного тока, Гц |
50 |
Потребляемая мощность, В^А, не более |
30 |
Габаритные размеры (высотахдлинахширина), мм, не более |
120х320х300 |
Масса, кг, не более |
4,6 |
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +40 |
- относительная влажность, % |
до 80 |
