Номер по Госреестру СИ: 57084-14
57084-14 Измерители мощности
(3000 мод. 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, Pw3337-01, PW3337-02, PW3337-03, PW33360-20, PW3360-21)
Назначение средства измерений:
Измерители мощности серии 3000 модификаций 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, PW3337-01, PW3337-02, PW3337-03, PW3360-20, PW3360-21 (далее - измерители) предназначены для измерения:
- напряжения переменного тока;
- напряжения постоянного тока;
- силы переменного тока;
- силы постоянного тока;
- частоты;
- активной, реактивной, полной мощностей;
- угла сдвига фаз (коэффициента мощности);
- уровня гармонических составляющих напряжения, тока, мощности.

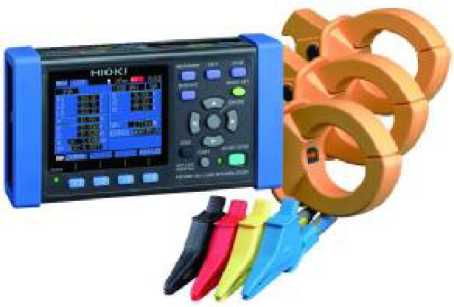

Внешний вид.
Измерители мощности
Рисунок № 1

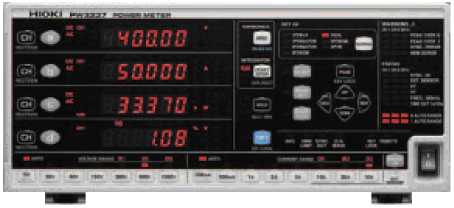

Внешний вид.
Измерители мощности
Рисунок № 2

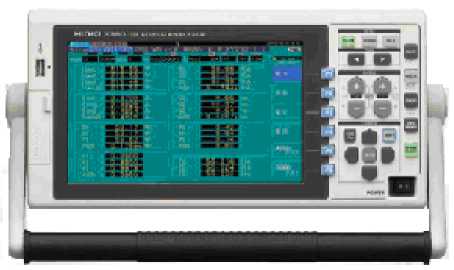

Внешний вид.
Измерители мощности
Рисунок № 3

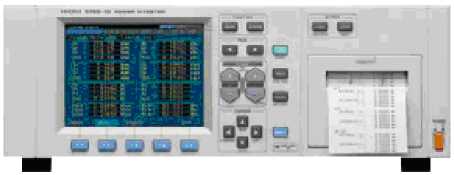

Внешний вид.
Измерители мощности
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.04.2019
Номер записи - 147485
ID в реестре СИ - 369885
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СВКМ-15У, СВКМ-15Г, СВКМ 15У, СВКМ 15Г, СВКМ, СВК-15Г, НОРМА СВКМ, Норма СВК, НОРМА, нет данных, PW3337, PW3336-02, PW3336, HIOKI PW3335, 3000 мод. 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, Pw3337-01, PW3337-02, PW3337-03, PW33360-20, PW3360-21, -,
Производитель
Изготовитель - Фирма "HIOKI E.E. Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Статистика
Кол-во поверок - 56
Выдано извещений - 0
Кол-во периодических поверок - 47
Кол-во средств измерений - 14
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1860 дн.
Приказы РСТ, где упоминается данный тип СИ
№2096 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Медицинские приборы, аппараты и оборудование" (ТК 011)
Наличие аналогов СИ: Измерители мощности (3000 мод. 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, Pw3337-01, PW3337-02, PW3337-03, PW33360-20, PW3360-21)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "HIOKI E.E. Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31985-12 11.09.2017 |
Омметры, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
31986-12 11.09.2017 |
Мегаомметры, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
32873-06 01.11.2011 |
Измерители мощности однофазные, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
5 лет | |
|
32873-11 25.11.2021 |
Измерители мощности, 3000 мод. 3169-20, 3169-21, 3193, 3194, 3286-20, 3331, 3332, 3333, 3333-01, 3334, 3334-01, 3390 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
5 лет |
|
32874-06 01.11.2011 |
Анализаторы мощности, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
5 лет | |
|
37645-08 |
Мегаомметр, 3453 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
48839-12 25.11.2021 |
Анализаторы качества электрической энергии, 3000 мод. 3196, 3197, PW3198 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
5 лет |
|
50231-12 22.06.2017 |
Клещи электроизмерительные, 3000 мод. 3280-10, 3280-20, 3281, 3282, 3283, 3284, 3285, 3285-20, 3287, 3288, 3288-20, 3290, 3290-10, 3291-50, 3293-50 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
52141-12 20.11.2027 |
Мультиметры цифровые, HIOKI мод. 3237, 3237-01, 3238, 3238-01, 3239, 3239-01, 3244-60, 3245-60, 3246-60, 3255-50 3256-50, 3257-50, 3258, DT4281, DT4282 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
55170-13 10.10.2018 |
Мегаомметры, HIOKI IR4056-20, HIOKI IR4057-20 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
56206-14 23.11.2023 |
Приборы измерительные регистрирующие, Hioki мод. LR5000, LR8400, 8423, 3650 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
1 год | |
|
56207-14 17.01.2019 |
Приборы измерительные регистрирующие многоканальные, Hioki серии 8000 мод. 8200, 8826, 8860, 8870-20, MR8847, MR8875, MR8880-20 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
56774-14 08.02.2024 |
Мультиметры цифровые, HIOKI серии DT42XX Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
57084-14 16.04.2019 |
Измерители мощности, 3000 мод. 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, Pw3337-01, PW3337-02, PW3337-03, PW33360-20, PW3360-21 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
60136-15 27.12.2024 |
Измерители иммитанса, 3500 (мод. IM3590, IM3570, IM3533, IM3533-01, IM3523, 3535, 3532-50, 3522-50, 3511-50, 3506-10, 3505, 3504-60, 3504-50, 3504-40) Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
60687-15 28.02.2025 |
Омметры, 3500 мод. RM3542, RM3542-01, RM3543, RM3543-01, RM3544, RM3544-01, RM3545, RM3545-01, RM3545-02, RM3548 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
61565-15 11.09.2025 |
Мегаомметры, ST5520 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
61566-15 11.09.2021 |
Измерители сопротивления заземления, FT Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
64274-16 24.06.2026 |
Измерители иммитанса, IM3536 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
69068-17 25.10.2027 |
Клещи электроизмерительные, HIOKI серий CM, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
69643-17 05.12.2027 |
Мегаомметры, HIOKI серий IR, 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
74029-19 15.02.2024 |
Анализаторы качества электроэнергии, HIOKI серии 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
77990-20 01.04.2025 |
Измерители мощности, HIOKI серии 3000 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
31122-06 01.03.2011 |
Приборы измерительные регистрирующие, серии 8000 модификации 8205-10, 8206-10, 8715-01 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
1 год | |
|
31121-06 01.03.2011 |
Приборы измерительные регистрирующие многоканальные, серии 8000 модификации 8807-01, 8807-51, 8808-01, 8808-51, 8826, 8835, 8841, 8842, 8855 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
1 год | |
|
31120-06 01.03.2011 |
Приборы измерительные регистрирующие, серии 8000 модификации 8420-51, 8421-51, 8422-51 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
88586-23 |
Измеритель тока утечки, HIOKI ST5540 Фирма "HIOKI E.E. Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Измерители мощности (3000 мод. 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, Pw3337-01, PW3337-02, PW3337-03, PW33360-20, PW3360-21)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГК ЖКХ-СЕРВИС" (РОСС RU.0001.310221) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "КС" (RA.RU.312566) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СУС" (RA.RU.312520) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ДБУ" (RA.RU.312665) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "РЦСМ" (RA.RU.312866) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "АКВАТЕХНИКА" (RA.RU.312333) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЕДИНЫЙ РЕСУРС" (RA.RU.312113) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "НПЦ" ПОЛЮС" (RA.RU.313331) | 15 | 2 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ЭКОНОМ-РЕСУРС" (RA.RU.312445) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ООО "ГОРВОДОУЧЕТ" (RA.RU.312363) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 1 | 0 | 3 | 0 | 1 | 0 | 1 | |
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГОСВОДОУЧЕТ" (RA.RU.312565) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ООО "СЕРВИСПОС" (RA.RU.314409) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители мощности (3000 мод. 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, Pw3337-01, PW3337-02, PW3337-03, PW33360-20, PW3360-21)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Новосибирский ЦСМ Новосибирская область |
6646 | 9298 |
|
ФБУ Томский ЦСМ Томская область |
11949 | 9298 |
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 3.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО служит для передачи результатов измерений из внутренней памяти прибора в компьютер через интерфейсы связи, для передачи результатов измерений в среду разработки приложений измерения, тестирования и управления LabView, для анализа результатов измерений и создания отчетов в MS Excel. ПО не является метрологически значимым.
Таблица 3 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
3193-10 |
Встроен ное |
Отсутствует |
1.09 |
- |
- |
|
Внешнее |
LabView Driver |
1.00 |
9C5B7D5FBDEB7B599E4 B366C0ECC23BC |
md5 |
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
3390-10 |
Встроен ное |
Отсутствует |
1.09 |
- |
- |
|
Внешнее |
3390 Communicator |
1.03 |
2A55068052759FE432D55 86E0A6F0852 |
md5 | |
|
Внешнее |
LabView driver |
1.00 |
EEB3967ACE3A4E13546 D412A0083ED7E |
md5 | |
|
PW3336, PW3337 |
Встроен ное |
Отсутствует |
1.10 |
- |
- |
|
Внешнее |
PW3336/PW3337 Communicator |
1.2.0.0 |
902519A724F6CD5F32B32 CA2FE2CE761 |
md5 | |
|
Внешнее |
LabView driver |
1.00 |
96F5EDEA2B1B615A974F 95C7A86E619F |
md5 | |
|
PW3360-20, PW3360-21 |
Встроен ное |
Отсутствует |
2.01 |
- |
- |
|
Внешнее |
Auto Excel Graph Creation Application |
1.50.0 |
6EFBA42864D94774AF1B FBA33F837F07 |
md5 | |
|
Внешнее |
Settings and download Application |
2.01.0 |
A0147555364AD30BBAC6 A0AD2E140758 |
md5 | |
|
Внешнее |
USB driver |
2.0.0.9 |
D461441DCD98816BF236 1174429BE10A |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям мощности серии 3000 модификаций 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, PW3337-01, PW3337-02, PW3337-03, PW3360-20, PW3360-21
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 -2-109 Гц.
-
4. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы
переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
-
5. Техническая документация фирмы «HIOKI E.E. Corporation», Япония.
Поверка
Поверка осуществляется по документу МП 57084-14 «Измерители мощности серии 3000 модификаций 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, PW3337-01, PW3337-02, PW3337-03, PW3360-20, PW3360-21. Методика поверки», утвержденному ФГУП «ВНИИМС» в марте 2014 года.Средства поверки: калибратор переменного тока «Ресурс-К2» (Госреестр № 31319-12), калибратор универсальный Fluke 9100 (Госреестр № 25985-09); трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); амперметр Д5090 (Госреестр № 10195-85).
Изготовитель
Фирма «HIOKI E.E. Corporation», Япония. Адрес: 81 Koizumi, Ueda, Nagano, 386-1192, Japan.
Тел.: +81-268-28-0562 Факс: +81-268-28-0568
Web-сайт: http://www.hioki.co.jp
Заявитель
ЗАО «ТЕККНОУ», г. Санкт-Петербург.
Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.1-Н. Тел. (812) 324-56-27 Факс: (812) 324-56-29
Web-сайт: http://www.tek-know.ru
Лист № 15
Всего листов 15
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Измерители представляют собой многофункциональные переносные цифровые электроизмерительные приборы, позволяющие проводить измерения в однофазных двухпроводных, однофазных трехпроводных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях.
Принцип действия измерителей заключается в аналого-цифровом преобразовании входных аналоговых сигналов тока и напряжения с помощью АЦП, последующей математической обработкой измеренных величин и отображении результатов на жидкокристаллическом дисплее. Перечень величин, измеряемых и вычисляемых приборами на основе математических алгоритмов, приведен в таблице 1.
Приборы изготавливаются в двенадцати модификациях: 3193-10, 3390-10, PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, PW3337-01, PW3337-02, PW3337-03, PW3360-20, PW3360-21, отличающихся функциональными возможностями, метрологическими характеристиками и конструкцией.
Измерители комплектуются токоизмерительными клещами модификаций 9272-10, 9277, 9278, 9279, 9657-10, 9660, 9661, 9667, 9669, 9675, 9694, 9695-02, 9695-03 (в зависимости от заказа и модификации) и датчиками тока модификаций СТ 6862, CT 6862-10, СТ 6863, CT 6863-10, СТ 6865, СТ 9709, CT 9709-10 (в зависимости от заказа и модификации).
Основные узлы измерителей: входные первичные преобразователи тока и напряжения, модули АЦП, блок питания, микропроцессор, ЖК-дисплей, клавиатура.
Управление процессом измерения и вывода данных осуществляется при помощи встроенного микропроцессора посредством системы меню. Результаты отображаются на дисплее в виде цифровых значений, графиков, векторных диаграмм, спектров, гистограмм, индикаторов режимов измерений, единиц измерений и предупреждающих индикаторов.
Для регистрации, хранения и передачи полученных результатов измерений (кроме встроенной энергонезависимой памяти) приборы оборудованы разъемом для подключения карты памяти, дисководом гибких дисков, принтером (в зависимости от модификации). Для связи с персональным компьютером приборы оснащены интерфейсами передачи данных GP-IB, RS-232, USB, Ethernet (LAN). Для подключения внешних устройств измерители оснащены аналоговыми входами.
Лист № 2
Всего листов 15 Отличия модификаций PW3336, PW3336-01, PW3336-02, PW3336-03, PW3337, PW3337-01, PW3337-02, PW3337-03 приведены в таблице 2.
Модификация PW3360-21 отличается от модификации PW3360-20 наличием функции гармонического анализа.
Конструктивно приборы размещены в пластиковых (либо металлических) корпусах. На лицевой панели расположены дисплей и клавиатура. На боковых и задних панелях размещены измерительные входы, разъемы интерфейсов, питания.
Таблица 1 - Перечень физических величин, измеряемых и вычисляемых приборами
|
Величина |
Модификация | ||||
|
3193 10 |
3390 10 |
PW3336, PW3337 |
PW3360- 20 |
PW3360- 21 | |
|
Напряжение переменного тока |
+ |
+ |
+ |
+ |
+ |
|
Напряжение постоянного тока |
+ |
+ |
+ |
+ |
+ |
|
Сила переменного тока |
+ |
+ |
+ |
+ |
+ |
|
Сила постоянного тока |
+ |
+ |
+ |
+ |
+ |
|
Частота |
+ |
+ |
+ |
+ |
+ |
|
Активная мощность |
+ |
+ |
+ |
+ |
+ |
|
Реактивная мощность |
+ |
+ |
+ |
+ |
+ |
|
Полная мощность |
+ |
+ |
+ |
+ |
+ |
|
Угол сдвига фаз |
+ |
+ |
+ |
+ |
+ |
|
Коэффициент мощности |
+ |
+ |
+ |
+ |
+ |
|
Уровень гармонических составляющих напряжения |
+ |
+ |
+ |
- |
+ |
|
Уровень гармонических составляющих тока |
+ |
+ |
+ |
- |
+ |
|
Уровень гармонических составляющих активной мощности |
+ |
+ |
+ |
- |
+ |
|
Суммарный коэффициент нелинейных искажений напряжения |
+ |
+ |
+ |
- |
+ |
|
Суммарный коэффициент нелинейных искажений тока |
+ |
+ |
+ |
- |
+ |
|
Кратковременная доза фликера |
+ |
- |
- |
- |
- |
|
Длительная доза фликера |
+ |
- |
- |
- |
- |
Примечание: «+» - функция присутствует, «-» - функция отсутствует.
Таблица 2 - Отличия модификаций PW3336, PW3337
|
Модификация |
Характеристика | ||
|
Число каналов |
Интерфейс GP-IB |
Выход ЦАП | |
|
PW3336 |
2 |
- |
- |
|
PW3336-01 |
+ |
- | |
|
PW3336-02 |
- |
+ | |
|
PW3336-03 |
+ |
+ | |
|
PW3337 |
3 |
- |
- |
|
PW3337-01 |
+ |
- | |
|
PW3337-02 |
- |
+ | |
|
PW3337-03 |
+ |
+ | |
Примечание: «+» - функция присутствует.
3193-10
PW3336, PW3337
3390-10
PW3360-20, PW3360-21
В комплект поставки измерителей мощности серии 3000 входят:
-
- измеритель (в соответствии с заказом);
-
- руководство по эксплуатации;
-
- методика поверки;
-
- измерительные кабели;
-
- сумка для переноски.
Лист № 14 Всего листов 15
Основные метрологические и технические характеристики измерителей мощности серии 3000 приведены в таблицах 4 - 11.
Таблица 4 - Метрологические характеристики модификации 3193-10 со сменным модулем 9600
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 6 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 15 | ||
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 | ||
|
Напряжение постоянного тока, В |
От 0 до 6 |
± (0,001Хизм. + 0,002Хк.) |
|
От 0 до 15 | ||
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 |
|
Сила переменного тока, А |
От 0 до 0,2 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 0,5 | ||
|
От 0 до 1 | ||
|
От 0 до 2 | ||
|
От 0 до 5 | ||
|
От 0 до 10 | ||
|
От 0 до 20 | ||
|
От 0 до 50 | ||
|
Сила постоянного тока, А |
От 0 до 0,2 |
± (0,001Хизм. + 0,002Хк.) |
|
От 0 до 0,5 | ||
|
От 0 до 1 | ||
|
От 0 до 2 | ||
|
От 0 до 5 | ||
|
От 0 до 10 | ||
|
От 0 до 20 | ||
|
От 0 до 50 | ||
|
Частота, Г ц |
От 45 до 66 |
± (0,001Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,001Хизм. + 0,001Хк.)* |
Примечания: Хизм. - измеренное значение величины;
Хк. - верхний предел измерений;
е. м. р. - единица младшего разряда;
* - при измерении активной мощности постоянных напряжения и тока погрешность составляет ± (0,001Хизм. + 0,002Хк.).
Таблица 5 - Метрологические характеристики модификации 3193-10 со сменным модулем 9601
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 60 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 | ||
|
Сила переменного тока, А |
От 0 до 0,2 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 0,5 | ||
|
От 0 до 1 | ||
|
От 0 до 2 | ||
|
От 0 до 5 | ||
|
От 0 до 10 | ||
|
От 0 до 20 | ||
|
От 0 до 50 | ||
|
Частота, Г ц |
От 45 до 66 |
± (0,001Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,001Хизм. + 0,001Хк.) |
Примечания: Хизм. - измеренное значение величины;
Хк. - верхний предел измерений;
е. м. р. - единица младшего разряда.
Лист № 6
Всего листов 15
Таблица 6 - Метрологические характеристики модификации 3193-10 со сменным модулем 9602
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 6 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 15 | ||
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
Напряжение постоянного тока, В |
От 0 до 6 |
± (0,001Хизм. + 0,002Хк.) |
|
От 0 до 15 | ||
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
Сила переменного тока, А |
Определяется типом применяемых токоизмерительных клещей |
± (0,001Хизм. + 0,001Хк. + погрешность токоизмерительных клещей) |
|
Сила постоянного тока, А |
Определяется типом применяемых токоизмерительных клещей |
± (0,001Хизм. + 0,002Хк. + погрешность токоизмерительных клещей) |
|
Частота, Г ц |
От 45 до 66 |
± (0,001Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,001Хизм. + 0,001Хк. + погрешность токоизмерительных клещей)* |
Примечания: Хизм. - измеренное значение величины;
Хк. - верхний предел измерений;
е. м. р. - единица младшего разряда;
* - при измерении активной мощности постоянных напряжения и тока погрешность составляет ± (0,001 Хизм. + 0,002Хк. + погрешность
токоизмерительных клещей).
Таблица 7 - Метрологические характеристики модификации 3193-10 со сменным модулем 9603
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Частота, Г ц |
От 1 Гц до 100 кГц |
±0,002Хк. |
|
Напряжение постоянного тока, В |
От 0 до 10 |
± (0,001Хизм. + 0,001Хк.) |
Примечания: Хизм. - измеренное значение величины; Хк. - верхний предел измерений.
Таблица 8 - Метрологические характеристики модификации 3193-10 со сменным модулем 9605
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Уровень гармонических составляющих напряжения |
С 1 по 50 |
± (0,005Хизм. + 0,0005Хк.) |
|
Уровень гармонических составляющих тока |
С 1 по 50 |
± (0,005Хизм. + 0,0005Хк. + погрешность токоизмерительных клещей) |
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Уровень гармонических составляющих активной мощности |
С 1 по 50 |
± (0,01Хизм. + 0,001Хк. + погрешность токоизмерительных клещей) |
|
Кратковременная доза фликера |
От 0 до 10 |
± (0,005Хизм. + 0,0005Хк.) |
|
Длительная доза фликера |
От 0 до 10 |
± (0,005Хизм. + 0,0005Хк.) |
Примечания: Хизм. - измеренное значение величины;
Хк. - верхний предел измерений.
Таблица 9 - Метрологические характеристики модификации 3390-10
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 15 |
± (0,0005Хизм. + 0,0005Хк.) |
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 | ||
|
Напряжение постоянного тока, В |
От 0 до 15 |
± (0,0007Хизм. + 0,001 Хк.) |
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 | ||
|
Сила переменного тока, А |
Определяется типом применяемых токоизмерительных клещей |
± (0,0005Хизм. + 0,0005Хк. + погрешность токоизмерительных клещей) |
|
Сила постоянного тока, А |
Определяется типом применяемых токоизмерительных клещей |
± (0,0007Хизм. + 0,001Хк.+ погрешность токоизмерительных клещей) |
|
Частота, Г ц |
От 45 до 66 |
± (0,00075Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,0005Хизм. + 0,0005Хк. + погрешность токоизмерительных клещей)* |
|
Уровень гармонических составляющих напряжения |
С 1 по 100 |
± (0,0045Хизм. + 0,0015Хк.) |
|
Уровень гармонических составляющих тока |
С 1 по 100 |
± (0,0045Хизм. + 0,0015Хк.) |
|
Уровень гармонических составляющих активной мощности |
С 1 по 100 |
± (0,0045Хизм. + 0,0015Хк.) |
|
Напряжение постоянного тока, В** |
От 0 до 1, от 0 до 5, от 0 до 10 |
± (0,0015Хизм. + 0,0015Хк.) |
|
Частота, Гц** |
От 1 до 100 кГц |
± (0,00075Хизм. + 3 е.м.р.) |
|
Частота следования импульсов, Гц** |
От 0,5 до 5 кГц |
± (0,00075Хизм. + 3 е.м.р.) |
Лист № 8 Всего листов 15 Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений; е. м. р. - единица младшего разряда;
* - при измерении активной мощности постоянных напряжения и тока погрешность составляет ± (0,0007Хизм. + 0,001Хк. + погрешность
токоизмерительных клещей);
** - при укомплектовании прибора сменными блоками 9791 или 9793.
Таблица 10 - Метрологические характеристики модификаций серий PW3336, PW3337
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 15 |
± (0,001Хизм. + 0,0005Хк.) при Хвх. < 0,5Хк.; ± 0,0015Хизм. при 0,5Хк. < Хвх. < Хк. |
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 | ||
|
Напряжение постоянного тока, В |
От 0 до 15 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 30 | ||
|
От 0 до 60 | ||
|
От 0 до 150 | ||
|
От 0 до 300 | ||
|
От 0 до 600 | ||
|
От 0 до 1000 | ||
|
Сила переменного тока, А |
От 0 до 0,2 |
± (0,001Хизм. + 0,0005Хк.) при Хвх. < 0,5Хк.; ± 0,0015Хизм. при 0,5Хк. < Хвх. < Хк. |
|
От 0 до 0,5 | ||
|
От 0 до 1 | ||
|
От 0 до 2 | ||
|
От 0 до 5 | ||
|
От 0 до 10 | ||
|
От 0 до 20 | ||
|
От 0 до 50 | ||
|
Сила постоянного тока, А |
От 0 до 0,2 |
± (0,001Хизм. + 0,001Хк.) |
|
От 0 до 0,5 | ||
|
От 0 до 1 | ||
|
От 0 до 2 | ||
|
От 0 до 5 | ||
|
От 0 до 10 | ||
|
От 0 до 20 | ||
|
От 0 до 50 | ||
|
Частота, Г ц |
От 45 до 66 |
± (0,001Хизм. + 1 е.м.р.) |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,001Хизм. + 0,0005Хк.) при Хвх. < 0,5Хк.; ± 0,0015Хизм. при 0,5Хк. < Хвх. < Хк. |
Примечания: Хизм. - измеренное значение величины; Хк. - верхний предел измерений;
Хвх. - значение величины на входе прибора;
е.м.р. - единица младшего разряда;
* - при измерении активной мощности постоянных напряжения и тока погрешность составляет ± (0,001Хизм. + 0,001Хк.).
Таблица 11 - Метрологические характеристики модификаций PW3360-20, PW3360-21
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Напряжение переменного тока, В |
От 0 до 600 |
± (0,003Хизм. + 0,001Хк.) |
|
Сила переменного тока, А |
Определяется типом применяемых токоизмерительных клещей |
± (0,003Хизм. + 0,001Хк. + погрешность токоизмерительных клещей) |
|
Частота, Г ц |
От 45 до 66 |
± 0,005Хизм. |
|
Активная мощность, Вт |
Определяется пределами измерения напряжения и силы тока |
± (0,003Хизм. + 0,001Хк. + погрешность токоизмерительных клещей) |
|
Уровень гармонических составляющих напряжения* |
С 1 по 40 |
(1-15) ± (0,05Хизм. + 0,002Хк.) (16-20) ± (0,1Хизм. + 0,002Хк.) (21-40) ± (0,2Хизм. + 0,003Хк.) |
|
Уровень гармонических составляющих тока* |
С 1 по 40 |
(1-15) ± (0,05Хизм. + 0,002Хк.) (16-20) ± (0,1Хизм. + 0,002Хк.) (21-40) ± (0,2Хизм. + 0,003Хк.) |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений;
* - только для модификации PW3360-21
Измерители мощности вычисляют реактивную и полную мощности, угол сдвига фаз, коэффициент мощности и уровень гармонических составляющих в соответствии с формулами:
-
- реактивная мощность Q = л/S2 - P2 ;
-
- полная мощность S = U х I;
-
- угол сдвига фаз j = cos-1(P / S);
-
- коэффициент мощности cosj = P/S ;
-
- уровень гармонических составляющих вычисляется на основе преобразования Фурье.
токоизмерительных клещей и датчиков тока, используемых совместно с измерителями мощности серии 3000, приведены в таблицах 12 - 17.
Таблица 12 - токоизмерительных клещей
|
Характеристика |
Модификация | |||
|
9272-10 |
9277 |
9278 |
9279 | |
|
Номинальное значение силы переменного тока, А |
20, 200 |
От 0 до 20 |
От 0 до 200 |
От 0 до 500 |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
± (0,003Хизм. + 0,0001Хк.) |
± (0,005Хизм. + 0,0005Хк.) |
± (0,005Хизм. + 0,0005Хк.) |
± (0,005Хизм. + 0,0005Хк.) |
|
Диапазон частот, Гц |
От 45 до 66 |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
|
Характеристика |
Модификация | |||
|
9272-10 |
9277 |
9278 |
9279 | |
|
Диаметр захвата, мм |
46 |
20 |
20 |
20 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
188х78х35 |
176х63х34 |
176х63х34 |
220х103х44 |
|
Масса, кг |
0,43 |
0,43 |
0,43 |
0,86 |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений.
Таблица 13 - токоизмерительных клещей (продолжение)
|
Характеристика |
Модификация | |||
|
9660 |
9661 |
9667 |
9669 | |
|
Номинальное значение силы переменного тока, А |
100 |
500 |
500; 5000 |
1000 |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
± (0,003Хизм. + 0,0002Хк.) |
± (0,003Хизм. + 0,0001Хк.) |
± (0,02Хизм. + 1,5 А); ± (0,02Хизм. + 15 А) |
± (0,01Хизм. + 0,0001Хк.) |
|
Диапазон частот, Гц |
От 45 до 66 |
От 45 до 66 |
От 45 до 66 |
От 45 до 66 |
|
Диаметр захвата, мм |
15 |
46 |
254 |
80х55х20 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
135х46х21 |
151х77х42 |
86х57х30 |
188х100х42 |
|
Масса, кг |
0,23 |
0,36 |
0,24; 0,14 |
0,59 |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений.
Таблица 14 - токоизмерительных клещей (продолжение)
|
Характеристика |
Модификация | ||
|
9694 |
9695-02 |
9695-03 | |
|
Номинальное значение силы переменного тока, А |
5 |
50 |
100 |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
± (0,003Хизм. + 0,0002Хк.) |
± (0,003Хизм. + 0,0002Хк.) |
± (0,003Хизм. + 0,0002Хк.) |
|
Диапазон частот, Гц |
От 45 до 66 |
От 45 до 66 |
От 45 до 66 |
|
Диаметр захвата, мм |
15 |
15 |
15 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
135х46х21 |
58х51х19 |
58х51х19 |
|
Масса, кг |
0,23 |
0,05 |
0,05 |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений.
Лист № 11 Всего листов 15
Таблица 15 - токоизмерительных клещей для
измерения тока утечки
|
Характеристика |
Модификация | |
|
9657-10 |
9675 | |
|
Номинальное значение силы переменного тока, А |
10 |
10 |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
± (0,001Хизм. + 0,0005Хк.) |
± (0,001 Хизм. + 0,00005Хк.) |
|
Диапазон частот, Гц |
От 45 до 66 |
От 45 до 66 |
|
Диаметр захвата, мм |
40 |
30 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
145х74х242 |
113х60х24 |
|
Масса, кг |
0,38 |
0,16 |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений.
Таблица 16 - датчиков тока
|
Характеристика |
Модификация | |||
|
СТ 6862 |
СТ 6863 |
СТ 6865 |
СТ 9709 | |
|
Номинальное значение силы переменного тока, А |
50 |
200 |
1000 |
500 |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
± (0,0005Хизм. + 0,0001Хк.) |
± (0,0005Хизм. + 0,0001Хк.) |
± (0,0005Хизм. + 0,0001Хк.) |
± (0,0005Хизм. + 0,0001Хк.) |
|
Диапазон частот, Гц |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
|
Диаметр окна для проводника, мм |
24 |
24 |
36 |
36 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
70х53х100 |
70х53х100 |
160х112х50 |
160х112х50 |
|
Масса, кг |
0,34 |
0,34 |
0,98 |
0,85 |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений.
Таблица 17 - датчиков тока (продолжение)
|
Характеристика |
Модификация | ||
|
СТ 6862-10 |
СТ 6863-10 |
СТ 9709-10 | |
|
Номинальное значение силы переменного тока, А |
50 |
200 |
500 |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
± (0,0005Хизм. + 0,0001Хк.) |
± (0,0005Хизм. + 0,0001Хк.) |
± (0,0005Хизм. + 0,0001Хк.) |
|
Диапазон частот, Гц |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
От 45 до 66 и пост. ток |
|
Диаметр окна для проводника, мм |
24 |
24 |
36 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
70х53х100 |
70х53х100 |
160x112x50 |
|
Масса, кг |
0,34 |
0,34 |
0,85 |
Примечания: Хизм. - измеренное значение величины;
Хк - верхний предел измерений.
Таблица 18 - Основные технические характеристики измерителей мощности серии 3000
|
Характеристика |
Модификация | ||
|
3193-10 |
3390-10 |
Серия PW3336 | |
|
Прочность изоляции |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 5,5 кВ частотой 50/60 Гц |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 5,3 кВ частотой 50/60 Гц |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 4,3 кВ частотой 50/60 Гц |
|
Электрическое питание |
Напряжение переменного тока от 100 до 230 В частотой 50/60 Гц |
Напряжение переменного тока от 100 до 240 В частотой 50/60 Гц |
Напряжение переменного тока от 100 до 240 В частотой 50/60 Гц |
|
Дополнительная температурная погрешность, вызванная изменением температуры окружающего воздуха, /°С |
± 0,0003Хк. |
± 0,0002Хк. |
± 0,0003Хк. |
|
Габаритные размеры, мм, (длинахширинахвысота) |
430х370х150 |
340х157х170 |
305х256х132 |
|
Масса, кг |
13 |
4,8 |
5,2 |
|
Температура окружающего воздуха |
От 0 до + 40 °С |
От 0 до + 40 °С |
От 0 до + 40 °С |
|
Относительная влажность |
До 80 % |
До 80 % |
До 80 % |
Примечания: Хк - верхний предел измерений.
Лист № 13 Всего листов 15
Таблица 19 - Основные технические характеристики измерителей мощности серии 3000 (продолжение)
|
Характеристика |
Модификация | |
|
Серия PW3337 |
PW3360-20, PW3360-21 | |
|
Прочность изоляции |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 4,3 кВ частотой 50/60 Гц |
Изоляция прибора выдерживает в течение 1 минуты напряжение переменного тока 4,3 кВ частотой 50/60 Гц |
|
Электрическое питание |
Напряжение переменного тока от 100 до 240 В частотой 50/60 Гц |
Напряжение переменного тока от 100 до 240 В частотой 50/60 Гц или NiMH-аккумулятор напряжением 7,2 В и емкостью 2,7 А^ч |
|
Дополнительная температурная погрешность, вызванная изменением температуры окружающего воздуха, /°С |
± 0,0003Хк. |
± 0,0003Хк |
|
Габаритные размеры, мм, (длинахширинахвысота) |
305х256х132 |
180x100x68 |
|
Масса, кг |
5,6 |
0,83 |
|
Температура окружающего воздуха |
От 0 до + 40 °С |
От - 10 до + 40 °С |
|
Относительная влажность |
До 80 % |
До 80 % |
Примечания: Хк - верхний предел измерений.
