Номер по Госреестру СИ: 54492-13
54492-13 Машины для испытаний пружин и материалов
(TIME TNS)
Назначение средства измерений:
Машины для испытаний пружин и материалов TIME TNS предназначены для измерений крутящего момента силы при испытаниях различных торсионных, спиральных пружин, материалов и упругих компонентов на кручение.
Внешний вид.
Машины для испытаний пружин и материалов
Рисунок № 1
Внешний вид.
Машины для испытаний пружин и материалов
Рисунок № 2
Внешний вид.
Машины для испытаний пружин и материалов
Рисунок № 3
Внешний вид.
Машины для испытаний пружин и материалов
Рисунок № 4
Программное обеспечение
Многофункциональное программное обеспечение платы контроллера, позволяющее осуществлять взаимодействие оператора с машиной, реализовывать различные способы проведения испытаний и автоматическую обработку данных, отражено в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
TEST SYSTEM |
TEST SYSTEM |
1.Х* |
DE18069A |
CRC 32 |
* - 1. - метрологически значимая часть ПО; Х - метрологически не значимая часть ПО.
Все машины для испытаний пружин и материалов TIME TNS имеют одно общее встроенное метрологически значимое ПО.
Доступ к ПО, устанавливаемому в РС-контроллер, возможен только изготовителю.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Для машин для испытаний пружин и материалов TIME TNS-DW поставляется внешнее ПО, которое не является метрологически значимым и предназначено только для удобства управления, задачи параметров испытаний и отображения результатов измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на лицевую панель машины методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документе: «Машины для испытаний пружин и материалов TIME TNS. Руководство по эксплуатации».
Лист № 6 Всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытаний пружин и материалов TIME TNS
1 Техническая документация изготовителя Beijing TIME High Technology Ltd. ( КНР).
2 ГОСТ Р 8.752-2011 «ГСИ . Государственная поверочная схема для средств измерений крутящего момента силы».
Поверка
Поверкаосуществляется по документу МП ТИнТ 108-2013 «Машины для испытаний пружин и материалов TIME TNS. Методика поверки», утверждённому ГЦИ СИ «ТестИнТех» 18.04.2013 г.
Основные средства поверки:
- эталоны (измерители крутящего момента силы) 2-го разряда по ГОСТ Р 8.752-2011, погрешность ± 0,5 %.
Изготовитель
«Beijing TIME High Technology Ltd.», КНР.28# Shangdi West Road, Haidian District, Beijing 100085, China Тел: +86-10-62966795, Факс: +86-10-62985475
E-mail: exportsales@timegroup.com.cn
Заявитель
ООО «ТЕХИНТЕСТ НК»105082,Москва, ул. Фридриха Энгельса д.75, стр. 21, офис 605Б
Тел. (495)999-82-06 Факс (499)500-61-92
E-mail: info@techintest. ru
Испытательный центр
ООО «ТестИнТех».Принцип действия машин для испытаний пружин и материалов TIME TNS основан на преобразовании тензометрическим датчиком крутящего момента силы нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке, который после преобразования в специальном PC-контроллере выводится в виде значения нагрузки на индикатор (электронный дисплей или монитор компьютера).
Машины для испытаний пружин и материалов TIME TNS имеют электромеханический сервопривод, работающий на переменном токе, и компьютерную систему управления и обработки результатов измерений. Система автоматического регулирования с обратной связью обеспечивает открытое управление циклом и постоянный контроль параметров. Программное обеспечение дает возможность выстраивать способы проведения исследований и настраивать отчеты.
Машины для испытаний пружин и материалов TIME TNS имеют ряд модификаций, отличающихся диапазоном крутящего момента силы, типом управления и привода.
Машины для испытаний пружин и материалов TIME TNS-S выпускаются следующих модификаций: TIME TNS-S500, TIME TNS-S1000, TIME TNS-S2000, TIME TNS-S5000, TIME TNS-S10000, TIME TNS-S20000.
Машины для испытаний пружин и материалов TIME TNS-S-L выпускаются следующих модификаций: TIME TNS-S50L, TIME TNS-S100L, TIME TNS-S200L, TIME TNS-S500L, TIME TNS-S1000L, TIME TNS-S2000L.
Машины для испытаний пружин и материалов TIME TNS-DW выпускаются следующих модификаций: TIME TNS-DW05, TIME TNS-DW1, TIME TNS-DW2.
Машина для испытаний пружин и материалов TIME TNS-J выпускается в модификации: TIMETNS-J02.
Машины для испытаний пружин и материалов TIME TNS-S являются горизонтальными машинами, с ручным приводом, образец для испытаний располагается горизонтально (рисунок 1).

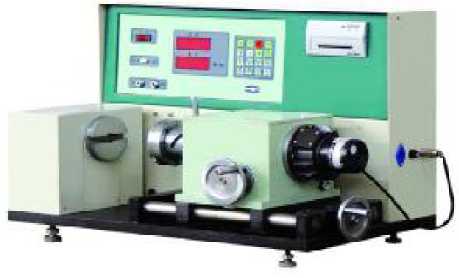

Рисунок 1- Машина для испытаний пружин и материалов TIME TNS-S
Лист № 2 Всего листов 6 Машины для испытаний пружин и материалов TIME TNS-S-L являются вертикальными машинами, с ручным приводом, образец для испытаний располагается вертикально (рисунок 2).
Рисунок 2 - Машина для испытаний пружин и материалов TIME TNS-S-L
Машины для испытаний пружин и материалов TIME TNS-DW являются горизонталь -ными машинами с электромеханическим приводом и компьютерным управлением (рисунок 3).

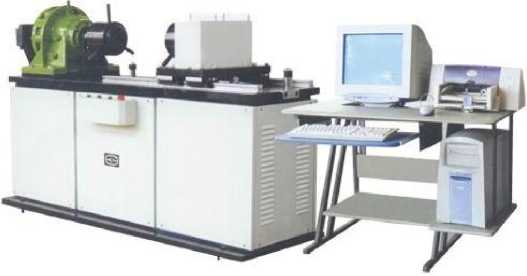

Рисунок 3 - Машина для испытаний пружин и материалов TIME TNS-DW
Машина для испытаний пружин и материалов TIME TNS-J является горизонталь -ной машиной с электромеханическим приводом, образец для испытаний располагается горизонтально (рисунок 4).

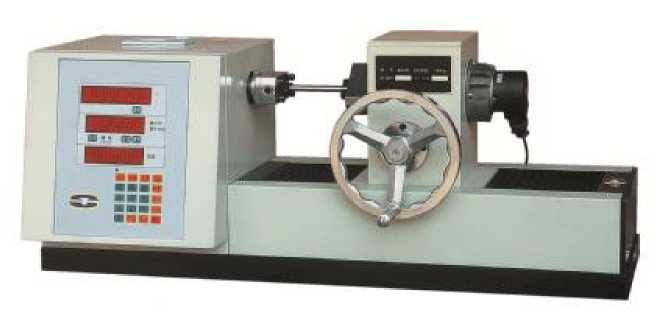

Рисунок 4 - Машина для испытаний пружин и материалов TIME TNS-J
Конструктивно машины для испытаний пружин и материалов TIME TNS состоят из
Лист № 3 Всего листов 6 основания, нагружающего устройства и системы управления. Нагружающее устройство представляет собой закрепленные на основании ведущий и ведомый зажимные патроны, в которые устанавливается образец для испытаний. Датчик крутящего момента силы связан с ведомым зажимным патроном, образец для испытаний устанавливают одним концом в ведущем зажимном патроне, а другой в ведомом зажимном патроне. Ведущий зажимной патрон вращается через редукционную передачу, которая управляется с помощью серводвигателя или вручную.
Машины для испытаний пружин и материалов TIME TNS-S, TIME TNS-S-L имеют ручной привод для проведения испытаний, машины для испытаний пружин и материалов TIME TNS-DW, TIME TNS-J - автоматический режим управления. Система управления состоит из блока управления и (для TIME TNS-DW) компьютера. Блок управления представляет собой отдельный модуль с органами управления и индикации. РС-контроллер, осуществляющий взаимодействие оператора с машиной и вычислений измеряемых параметров, выполнен в виде платы и установлен у машин для испытаний пружин и материалов TIME TNS-DW внутри компьютера, а у машин для испытаний пружин и материалов TNS-S-L, TIME TNS-S, TIME TNS-J внутри блока электронного дисплея, расположенном на блоке управления.
Для исключения несанкционированного доступа, блок управления, блок электронного дисплея и компьютер пломбируются.
приведена в таблице 6. Таблица 6
Наименование |
Кол-во |
Примечание |
Машина, в том числе:
|
1 шт. 1 шт. | |
Руководство по эксплуатации |
1 шт. | |
Методика поверки |
1 шт. | |
Компьютер |
1 шт. |
Для TIME TNS-DW |
Программное обеспечение |
1 шт. |
Для TIME TNS-DW |
Принтер |
1 шт. |
Для TIME TNS-DW |
Инструменты |
1 компл. |
машин для испытаний пружин и материалов TIME TNS приведены в таблицах 2, 3, 4, 5.
аблица 2
Модификация |
TIME TNS-S500 |
TIME TNS-S1000 |
TIME TNS-S2000 |
TIME TNS-S5000 |
Диапазон измерения крутящего момента силы, Н^м |
0,05-0,5 |
0,1-1 |
0,2-2 |
0,5-5 |
Пределы допускаемой отно- |
±1 | |||
сительной погрешности измерения крутящего момента силы, % | ||||
Габаритные размеры | ||||
Длина- |
660 | |||
Ширина- |
430 | |||
Высота- |
430 | |||
Масса, кг (не более) |
40 | |||
Напряжение питания, В |
220 +15 % -5 % | |||
Частота напряжения питания, |
50 ± 1 | |||
Гц |
аблица 3
Модификация |
TIME TNS-S10000 |
TIME TNS-S20000 |
TIME TNS-S50L |
TIME TNS-S100L |
Диапазон измерения крутящего момента силы, Н^м |
1-10 |
2-20 |
0,005-0,05 |
0,01-0,1 |
Пределы допускаемой относительной погрешности измерения крутящего момента силы, % |
±1 | |||
Габаритные размеры Длина Ширина Высота |
950 340 420 |
400 400 450 | ||
Масса, кг (не более) |
60 |
30 | ||
Напряжение питания, В |
220 +15 % -5 % | |||
Частота напряжения питания, Гц |
50 ± 1 |
аблица 4
Модификация |
TIME TNS-S200L |
TIME TNS-S500L |
TIME TNS-S1000L |
TIME TNS-S2000L |
Диапазон измерения крутящего момента силы, Н^м |
0,02-0,2 |
0,05-0,5 |
0,1-1 |
0,2-2 |
Пределы допускаемой относи- |
±1 | |||
тельной погрешности измерения крутящего момента силы, % | ||||
Габаритные размеры | ||||
Длина |
400 | |||
Ширина |
400 | |||
Высота |
450 | |||
Масса, кг (не более) |
30 | |||
Напряжение питания, В |
220 +15 % -5 % | |||
Частота напряжения питания, Гц |
50 ± 1 |
аблица 5
Наименование |
TIME TNS-DW05 |
TIME TNS-DW1 |
TIME TNS-DW2 |
TIME TNS-J02 | ||
Диапазон измерения крутящего момента силы, Нм |
5-500 |
10-1000 |
20-2000 |
20-200 | ||
Пределы допускаемой относи- |
±1 | |||||
тельной погрешности измерения крутящего момента силы, % | ||||||
Габаритные размеры | ||||||
Длина |
1470 |
1670 |
950 | |||
Ширина |
530 |
630 |
400 | |||
Высота |
930 |
1030 |
420 | |||
Масса, кг (не более) |
690 |
890 |
270 | |||
Напряжение питания, В |
220 +15 % -5 % | |||||
Частота напряжения питания, |
50 ± 1 | |||||
Гц |
Диапазон рабочих температур окружающей среды °С: +10 - +35
Относительная влажность, %, не более: 80
