Назначение средства измерений:
Копры маятниковые TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W предназначены для измерений энергии разрушения образцов при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение и определения ударной вязкости материалов.
Внешний вид.
Копры маятниковые
Рисунок № 1
Программное обеспечение
Многофункциональное программное обеспечение (для копров маятниковых TIME JB-W) платы контроллера, позволяющее осуществлять взаимодействие оператора с копром, реализовывать различные способы проведения испытаний и автоматическую обработку данных, отражено в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
JB-W |
Win JB-W |
1.ХХ* |
755D91FC |
CRC 32 |
* - 1. - метрологически значимая часть ПО;
ХХ - метрологически не значимая часть ПО.
Контрольная сумма исполняемого кода метрологически значимой части ПО доступна только изготовителю
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации. На табличку, прикрепленную к боковой поверхности рамы, методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методах измерений содержатся в документе: «Копры маятниковые TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W
-
1 Техническая документация изготовителя
-
2 ГОСТ 10708-82 «Копры маятниковые. Технические условия»
Лист № 6 Всего листов 6
Поверка
Поверкаосуществляется по документу МП ТИнТ 94-2013 «Копры маятниковые TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W. Методика поверки», утверждённому ГЦИ СИ ООО «Тес-тИнТех» 28.01.2013г.
Основные средства поверки:
Квадрант оптический типа - КО-30М, ± 180°; ПГ ± 30", ТУ3.-3.1387-76;
Динамометр сжатия 2-го разряда - ГОСТ Р 8.663-09, относительная погрешность ± 0,12 %; Секундомер механический по ТУ 25-1819.0021-90, диапазон (0 -60) с, (0 - 60) мин., ц.д. 0,2 с, ПГ ± 0,2 %;
Штангенциркуль ЩЦ П-250-0,05 - ГОСТ 166, диапазон (0 - 250) мм, ц.д. 1 мм.
Изготовитель
«Beijing TIME High Technology Ltd.», КНР.28# Shangdi West Road, Haidian District, Beijing 100085, China Тел: +86-10-62966795, Факс: +86-10-62985475
E-mail: exportsales@timegroup.com.cn
Заявитель
ООО «ТЕХИНТЕСТ НК»105082, г. Москва, ул. Фридриха Энгельса д.75, стр. 21, офис 605Б
Тел. (495)999-82-06 Факс (499)500-61-92
E-mail: info@techintest. ru
Испытательный центр
ООО «ТестИнТех».Принцип действия копров маятниковых TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой маятника и углом отклонения.
Конструктивно копры маятниковые TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W состоят из рамы со стойкой, маятника со сменными молотами, механизма поднятия, отпускания и торможения маятника, индикатора с круговой шкалой, модуля управления и обработки данных.
В основании копра размещены две вертикальные стойки. В верхней части стоек, в шарикоподшипниках закреплена ось, на которой подвешен маятник с молотом, в котором находится нож, ударяющий по образцу при определении ударной вязкости материала. На основании находятся опоры для размещения испытуемого образца. Подъем и опускание маятника осуществляется с помощью электропривода. Остаточная энергия удара используется для повторного подъема маятника, что позволяет работать в полуавтоматическом режиме. Для удержания маятника в исходном положении имеется предохранительное устройство.

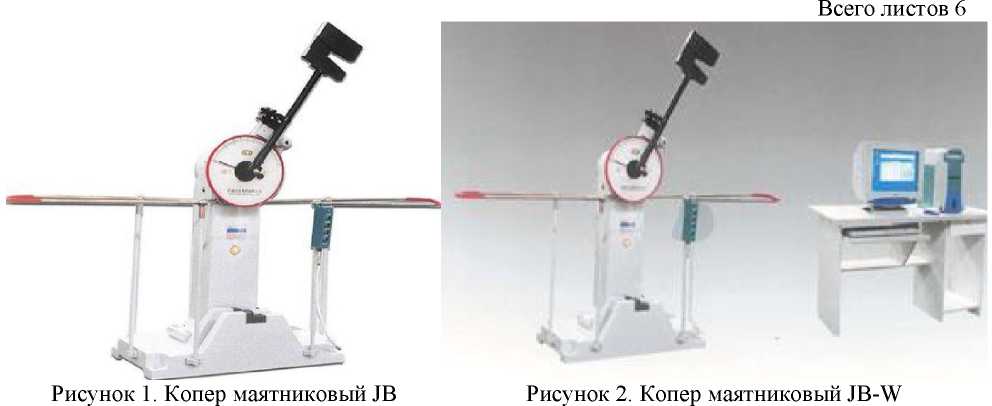

Результаты измерений на копрах маятниковых TIME JB, TIME XJJ, TIME XJU, TIME XJ (рисунок 1) считываются непосредственно с круговой шкалы копра.
Копры маятниковые TIME JB-W (рисунок 2) выполнены с компьютерным управлением, обеспечивающим расчет результатов измерений и вывод измеренных значений на монитор PC, с возможностью дальнейшего сохранения и печати. Для измерения входного сигнала используется оптико - электрический преобразователь, который передает измеренные значения в компьютер. Копры маятниковые TIME JB-W могут управляться как с пульта управления, так и при помощи компьютерной программы. Система управления и обработки состоит из блока управления, размещенного снизу основания и закрытого металлическими крышками, и платы контроллера, устанавливаемого внутри системного блока компьютера.
Для исключения несанкционированного доступа, головка одного из винтов, закрывающих доступ внутрь компьютера и блока управления, пломбируется.
Копры маятниковые TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W отличаются друг от друга диапазоном измерений энергии, габаритными размерами и массой.
Лист № 2
приведена в таблице 5.
Таблица 5
Наименование |
Количество |
Примечание |
Копер маятниковый TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W (базовое оборудование - основание со стойками, механизм подъема, защитный экран, пульт управления) |
1 компл. |
В соответствии с модификацией |
Молот большой |
1 компл. |
В соответствии с модификацией |
Молот малый |
1 компл. |
В соответствии с модификацией |
Опоры для установки образца |
1 компл. | |
Устройство для центрирования образца |
1 шт. | |
Персональный компьютер с монитором |
1 шт. |
Для TIME JB-W |
Соединительный кабель для подключения персонального компьютера |
1 шт. |
Для TIME JB-W |
Программное обеспечение для обработки данных |
1 шт. |
Для TIME JB-W |
Принтер |
1 шт. |
Для TIME JB-W |
Руководство по эксплуатации |
1 шт. | |
Методика поверки |
1 шт. |
копров маятниковых TIME JB, TIME XJJ, TIME XJU, TIME XJ, TIME JB-W приведены в таблицах 2, 3, 4.
Таблица 2
Характеристики |
Модификации | ||
TIME JB-300B TIME ДВ^ЗООА TIME JB-S300A |
TIME JB-500B TIME JB-S500A TIME JB-W500А |
TIME JB-800 TIME JB-W800 | |
Номинальное значение потенциальной энергии маятника, Дж |
150/300 |
250/500 |
500/800 |
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
± 0,5 | ||
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более |
0,5 |
Номинальная масса маятника, кг |
10,929/ |
17,077/ |
28,761/ | |
21,858 |
34,154 |
46,018 | ||
Диапазон измерений потенциальной энер- |
15 - 150/ |
25 - 250/ |
50 - 500/ | |
гии маятника, Дж |
30 - 300 |
50 - 500 |
80 - 800 | |
Цена деления аналогового отсчетного устройства, Дж |
1/2 |
2/5 |
5/8 | |
Дискретность отсчета цифрового отсчетного устройства, Дж (для TIME JB-W) |
0,1 |
0,2 |
0,5 | |
Пределы допускаемой абсолютной погрешности измерений энергии, Дж |
± 1,5 / ± 3,0 |
± 2,5 / ± 5,0 |
± 5,0 / ± 8,0 | |
Скорость движения маятника в момент удара, м/с |
5,2 |
5,4 |
5,9 | |
Угол подъема маятника, ...° |
150 | |||
Габаритные размеры (ДхШхВ), мм |
2124х600х |
2124х600х |
2450х1200х | |
1340 |
1340 |
2455 | ||
Масса, кг, не более |
450 |
750 |
2300 | |
Напряжение питания, В |
3 фазное |
, 380 +15% -5% В, 50 ± 1 Гц | ||
Потребляемая мощность, кВт, не более |
0,18 |
0,25 |
0,75 |
Таблица 3
Характеристики |
Модификации | ||
TIME JB-300A I/C TIME JB-W300A I/C |
TIME JB-W500L |
TIME JB-W750L | |
Номинальное значение потенциальной энергии маятника, Дж |
150/300 85/170* |
500 |
500/750 |
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
± 0,5 | ||
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более |
0,5 | ||
Номинальная масса маятника, кг |
10,929/ 21,858 |
34,154 |
34,154/43,00 |
Диапазон измерений потенциальной энергии маятника, Дж |
15 - 150 / 30 - 300 8,5 - 85 / 17 - 170* |
50 - 500 |
50 - 500/ 75 - 750 |
Цена деления аналогового отсчетного устройства, Дж |
1/2 |
5 |
5/7 |
Дискретность отсчета цифрового отсчетного устройства, Дж (для TIME JB-W) |
0,1 |
0,2 |
0,1 |
Пределы допускаемой абсолютной погрешности измерений энергии, Дж |
± 1,5 / ± 3,0 ± 0,8 / ± 1,7* |
± 5,0 |
± 5,0 / ± 7,5 |
Скорость движения маятника в момент удара, м/с |
5,2 |
5,4 |
5,58 |
Угол подъема маятника, .° |
, * 150 / 93 | ||
Габаритные размеры (ДхШхВ), мм |
2124х600х 1340 |
2124х600х 1340 |
2450х1200х 2455 |
Масса, кг, не более |
450 |
750 |
2300 |
Напряжение питания, В |
3 фазное, 380 +15% -5% В, 50 ± 1 Гц | ||
Потребляемая мощность, кВт, не более |
0,18 |
0,25 |
0,75 |
* - Для испытания по методу ИЗОДА
Таблица 4
Характеристики |
Модификации | ||
TIME XJJ-5 TIME XJJ-50 |
TIME XJU-2,75 TIME XJU-22 |
TIME XJ-50Z | |
Номинальное значение потенциальной энергии маятника, Дж |
0,5; 1,0; 2,0; 4,0; 5,0 / 7,5; 15; 25; 50 |
1,0; 2,75 / 5,5; 11; 22 |
1,0; 2,0; 4,0; 5,0; 7,5; 15; 25; 50 / 1,0; 2,75; 5,5; 11; 22* |
Диапазон измерений потенциальной энергии маятника, % от номинального значения |
10.90 | ||
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % |
± 0,5 | ||
Потеря энергии при свободном качании маятника за половину полного колебания при номинальном значении потенциальной энергии маятника, %, не более:
|
0,5 1,0 2,0 | ||
Номинальная масса маятника, кг |
0,119; 0,238; 0,476; 0,952; 1,190 / 1,038; 2,076; 3,461; 6,922 |
0,163; 0,449 / 0,898; 1,793; 3,594 |
0,238; 0,476; 0,952; 1,190; 1,038; 2,076; 3,461; 6,922 / 0,163; 0,449; 0,898; 1,793; 3,594* |
Цена деления аналогового отсчетного устройства, Дж |
0,005; 0,01; 0,02; 0,04; 0,05 / 0,075; 0,15; 0,25; 0,5 |
0,01; 0,02 / 0,05; 0,1; 0,2 |
0,004; 0,008; 0,016; 0,020; 0,030; 0,060; 0,100; 0,200 / 0,002; 0,005; 0,010; 0,020; 0,05* |
Пределы допускаемой относительной погрешности измерений энергии, % |
± 1,0 | ||
Скорость движения маятника в момент удара, м/с |
2,9 / 3,8 |
3,5 |
2,9 / 3,8 / 3,5 |
Угол подъема маятника, ...° |
160 | ||
Габаритные размеры (Д*Ш*В), мм |
780x500x350 | ||
Масса, кг, не более |
60 | ||
Напряжение питания, В |
--- |
220 +15% -5% |
В, 50 ± 1 Гц |
Потребляемая мощность, кВт, не более |
— |
0,1 |
0,15 |
* - Для испытаний по методу ИЗОДА
Лист № 5 Всего листов 6
