Номер по Госреестру СИ: 78553-20
78553-20 Толщиномеры ультразвуковые
(TT100, TT120, ТТ130, TIME2110, TIME2113, TIME2130, TIME2132, TIME2134, TIME2136, TIME2170)
Назначение средства измерений:
Толщиномеры ультразвуковые TT100, TT120, ТТ130, TIME2110, TIME2113, TIME2130, TIME2132, TIME2134, TIME2136, TIME2170 (далее - толщиномеры) предназначены для измерений толщины изделий из металлов, конструкционных металлических сплавов и неметаллических сплавов, и неметаллических материалов при одностороннем доступе к ним.
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 3
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 4
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 5
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 6
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 7
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 8
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 9
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 10
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (далее - ВПО). ВПО служит для управления функциональными возможностями толщиномеров, а также для обработки и отображения результатов измерений.
ВПО устанавливается на предприятии-изготовителе в процессе производства толщиномеров, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО толщиномеров и измерительную информацию.
Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные встроенного программного обеспечения приборов представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
Наименование толщиномера |
TT100, TT120, TT130, TIME2110, TIME2113 |
TIME2130, TIME2170 |
TIME2132, TIME2134 |
TIME2136 |
Идентификационное наименование ПО |
ВПО | |||
Номер версии (идентификационный номер ПО), не ниже |
— |
1.10 |
1.1 |
1.00 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым TT100, TT120, ТТ130, TIME2110, TIME2113, TIME2130, TIME2132, TI-ME2134, TIME2136, TIME2170
Техническая документация «Beijing TIME High Technology Ltd.», Китай
Поверка
Поверкаосуществляется по документу МП-ТМС-020/20 «Толщиномеры ультразвуковые TT100, TT120, ТТ130, TIME2110, TIME2113, TIME2130, TIME2132, TIME2134, TIME2136, TIME2170. Методика поверки», утвержденному ООО «ТМС РУС» 12.03.2020 г.
Основные средства поверки:
- Комплект мер эквивалентной ультразвуковой толщины МЭТ-300-40Х13 (рег. № 51230-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Beijing TIME High Technology Ltd.», Китай
Адрес: No. 28 Shangdi West Road, Haidian District, Beijing, 100085, China
Тел.: +86-010-62966795
Web-сайт: http:// http://www.tgindt.com/
E-mail: export@timegroup.com.cn
Заявитель
Общество с ограниченной ответственностью «ТЕХИНТЕСТ»(ООО «ТЕХИНТЕСТ»)
ИНН 7719823535
Адрес: 107023, г. Москва, переулок Семеновский, дом 15, этаж 8, помещение I, комнаты 5;6
Телефон: +7 (499) 500-61-92; +7 (499) 649-21-11
Web-сайт: www.techintest.ru
Е-mail: info@techintest.ru
Испытательный центр
Общество с ограниченной ответственностью «ТМС РУС»
(ООО «ТМС РУС»)
Адрес: 140208, Московская обл., г. Воскресенск, ул. Быковского, д. 2
Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2
Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)
Web-сайт: www.tms-cs.ru
Е-mail: tuev@tuev-sued.ru
Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля с использованием объемных продольных волн.
Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемный элемент ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительно излученного.
Толщиномеры ТТ120, ТIME2132 могут кратковременно применяться с датчиками «ZW5P» и «ZW» для измерений толщины объектов контроля нагретых до 300 °С.
Конструктивно толщиномеры состоят из электронного блока и ПЭП, присоединяемого к толщиномеру посредством кабеля.
Электронный блок определяет и отображает значение толщины. На передней панели электронного блока расположена клавиатура и дисплей.
Толщиномеры выпускаются в 10 модификациях: TT100, TT120, ТТ130, TIME2110, TI-ME2113, TIME2130, TIME2132, TIME2134, TIME2136, TIME2170. Каждая, из которых отличается по внешнему виду, количеством кнопок управления, диапазонами измерений, дискретностью индикации, габаритными размерами и массой.
Диапазон измерений толщиномеров зависит от типа подключаемых к ним ПЭП, изготовленных «Beijing TIME High Technology Ltd.», Китай и перечисленных в таблице 2.
Знак ® в наименовании толщиномеров TIME2110, TIME2113, TIME2130, TIME2132, TIME2134, TIME2136, TIME2170 обозначает регистрацию товарного знака «TIME» и не учитывается при обозначении модификаций.
Внешний вид толщиномеров представлен на рисунках 1-10.

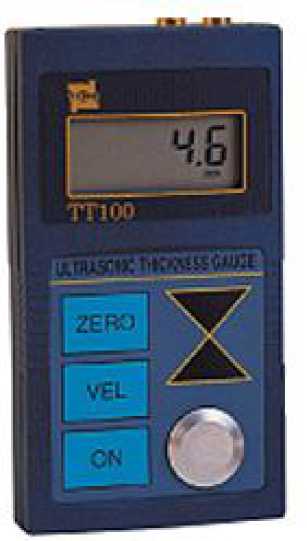

Рисунок 1 - Внешний вид толщиномеров ульт
развуковых TT100

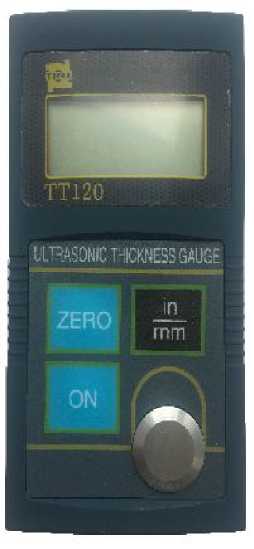

Рисунок 2 - Внешний вид толщиномеров ультразвуковых TT120

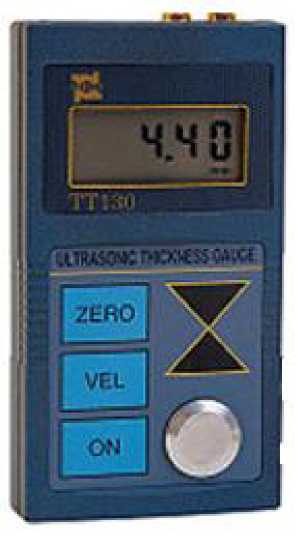

Рисунок 3 - Внешний вид толщиномеров ультразвуковых TT130

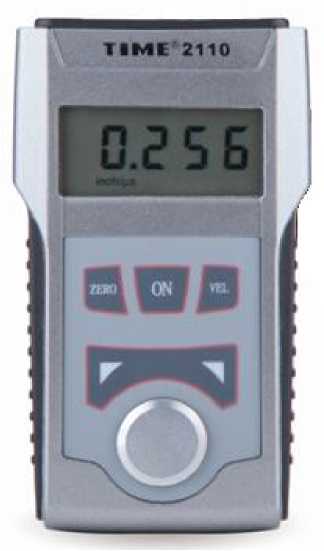

Рисунок 4 - Внешний вид толщиномеров ультразвуковых TIME2110

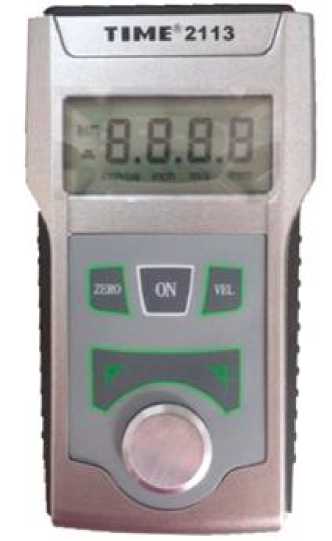

Рисунок 5 - Внешний вид толщиномеров ультразвуковых TIME2113

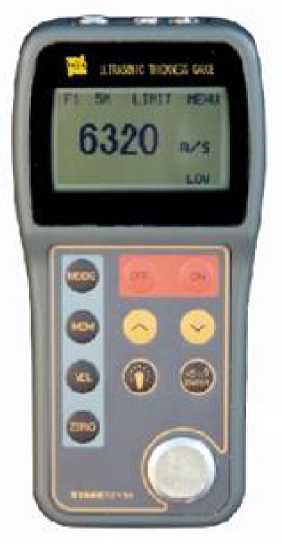

Рисунок 6 - Внешний вид толщиномеров ультразвуковых TIME2130

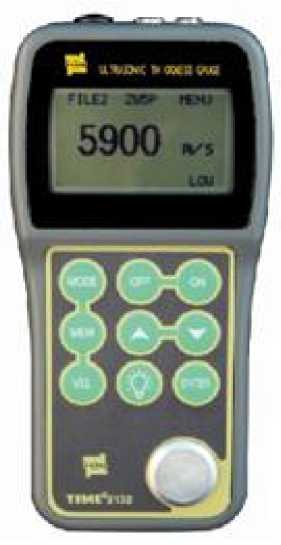

Рисунок 7 - Внешний вид толщиномеров ультразвуковых TIME2132

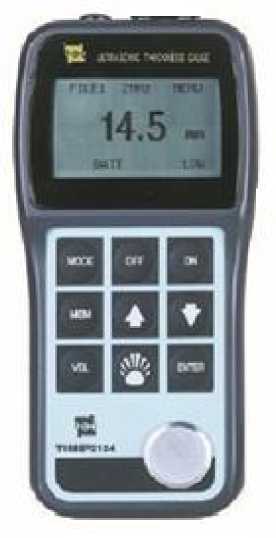

Рисунок 8 - Внешний вид толщиномеров ультразвуковых TIME2134

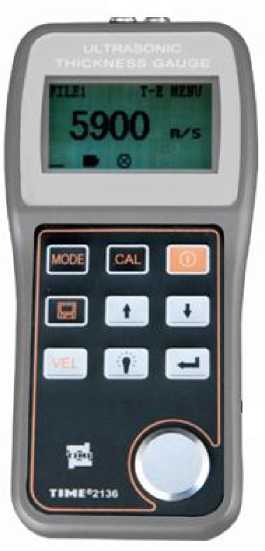

Рисунок 9 - Внешний вид толщиномеров ульт- Рисунок 10 - Внешний вид толщиномеров

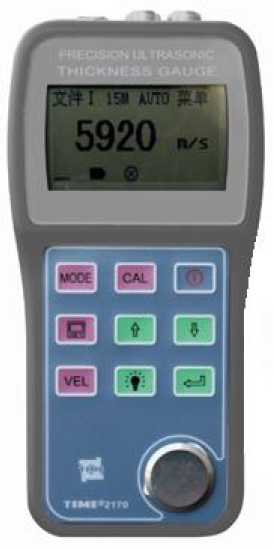

развуковых TIME2136 ультразвуковых TIME2170
Для ограничения доступа к определенным частям в целях несанкционированной настройки и вмешательства производится пломбирование на боковых сторонах толщиномеров.

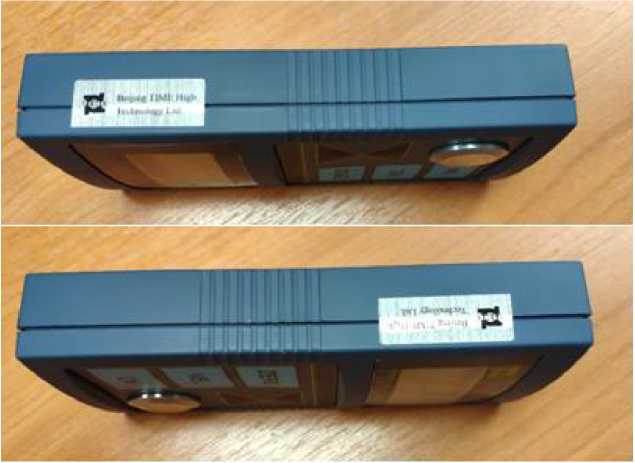

Схема пломбировки от несанкционированного доступа приведена на рисунке 8.
Рисунок 8 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
Наименование |
Обозначение |
TT100, TT120, TT130 |
TIME2110, TIME2113 |
TIME2130, TIME2132, TIME2134, TIME2136, TIME2170 |
Электронный блок |
— |
1 шт. |
1 шт. |
1 шт. |
Пьезоэлектрический преобразователь (ПЭП) с соединительным кабелем |
i I 1 шт. |
i 1 1 шт. |
i 1 1 шт. | |
Контактный гель |
— |
1 шт. |
1 шт. |
1 шт. |
Батарея типа ААА |
— |
— |
2 шт. |
- |
Батарея типа АА |
- |
2 шт. |
- |
2 шт. |
Минипринтер |
- |
- |
- |
TA2302 |
ПО для связи с принтером |
- |
- |
- |
1 шт.2 |
Кабель для связи с принтером |
— |
- |
- |
1 2 1 шт. |
Руководство по эксплуатации |
— |
1 экз. |
1 экз. |
1 экз. |
Методика поверки |
МП-ТМС- 020/20 |
1 экз. |
1 экз. |
1 экз. |
Примечание:
|
Таблица 2 - Метрологические характеристики толщиномеров ультразвуковых
Наименование характеристики |
Значение | ||||||
TT100 TT130 TIME TIME 2110 2113 |
TT120 |
TIME 2130 |
TIME TIME 2134 2136 |
TIME 2132 |
TIME 2170 | ||
Диапазон измерений толщины, мм |
Наименование ПЭП | ||||||
5P010, 5P010/90°, 5РФ10, D-560, FS5P Ф10, 5MHz 10.0, 5MHz 010 |
от 1,2 до 225,0 |
— | |||||
7P06, 7MHz 06 |
от 0,75 до 60,0 |
— | |||||
ZW5P, ZW |
от 4,0 до 80,0 |
— | |||||
SZ2.5P |
от 3,0 до 300,0 |
— | |||||
TSTU32 |
— |
от 5,0 до 300,0 |
— | ||||
15P06 |
- |
от 0,6 до 20,0 | |||||
Пределы допускаемой абсолютной погрешности измерений толщины, мм: |
± (0,01 • Н + 0,1), где H - измеренное значение толщины, мм |
Таблица 3 - Технические характеристики толщиномеров ультразвуковых
Наименование характеристики |
Значение | ||||||||
TT120 |
TT100 |
ТТ130 |
TIME 2110 |
TIME 2113 |
TIME 2130 |
TIME 2132 |
TIME 2134 |
TIME TIME 2136 2170 | |
Диапазон установки значений скорости распространения ультразвуковых колебаний, м/с |
- |
от 1000 до 9999 |
от 1000 до 9999 | ||||||
Дискретность индикации, мм |
0,1 |
0,1/0,01 |
0,1 |
0,1/0,01 |
0,01/0,001 | ||||
Диапазон рабочих температур, °С |
от 0 до +40 | ||||||||
Диапазон показаний толщины с ПЭП «ZW5P» и «ZW» при температуре объекта контроля до 300 °С, мм |
от 4,0 до 80 |
- |
от 4,0 до 80 |
- | |||||
Габаритные размеры (ДхШхВ), мм, не более |
132х72х27 |
128х73х32 |
157х79х40 | ||||||
Масса, г, не более |
250 |
370 |
