Номер по Госреестру СИ: 54230-13
54230-13 Машины испытательные универсальные
(TIME WAW, TIME WEW, TIME WES)
Назначение средства измерений:
Машины испытательные универсальные TIME WAW, TIME WEW, TIME WES предназначены для измерения силы и определения параметров прочности материалов и изделий при статическом сжатии, растяжении и изгибе.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 2
Внешний вид.
Машины испытательные универсальные
Рисунок № 3
Внешний вид.
Машины испытательные универсальные
Рисунок № 4
Внешний вид.
Машины испытательные универсальные
Рисунок № 5
Программное обеспечение
Многофункциональное встроенное программное обеспечение (ПО) РС-контроллера, позволяющее реализовывать различные способы проведения испытаний и автоматическую обработку данных и создание отчетов, отражено в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
WЕW |
WinWЕW |
1.Х* |
0FAF6737 |
CRC 32 |
* - 1. - метрологически значимая часть ПО;
Х - метрологически не значимая часть ПО.
Все машины испытательные универсальные TIME WAW, TIME WEW, TIME WES имеют одно общее встроенное метрологически значимое ПО.
Доступ к ПО, устанавливаемому в РС-контроллер, возможен только изготовителю.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Для машин испытательных универсальных TIME WAW, TIME WEW поставляется внешнее ПО, которое не является метрологически значимым и предназначено только для удобства управления, задачи параметров испытаний и отображения результатов измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на лицевую панель машины методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документах:
-
1 Машины испытательные универсальные TIME WAW. Руководство по эксплуатации TIME WАW-РЭ.
-
2 Машины испытательные универсальные TIME WEW, TIME WES. Руководство по эксплуатации TIME WEW-РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным TIME WAW, TIME WEW, TIME WES-
1 ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».
-
2 Техническая документация изготовителя Beijing TIME High Technology Ltd. (КНР)
Поверка
Поверкаосуществляется по документу МП ТИнТ 93-2013 «Машины испытательные универсальные TIME WAW, TIME WEW, TIME WES. Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 25.02.2013 г.
Основные средства поверки:
-
- эталонные динамометры 2-го разряда по ГОСТ Р 8.663-2009, погрешность ± 0,12 %;
-
- секундомер по ТУ 25-1819.0021-90, диапазон (0 - 60) с, (0 - 60) мин., с ценой деления 0,2 с, погрешность не более ± 0,2 %.
Изготовитель
«Beijing TIME High Technology Ltd.», КНР.28# Shangdi West Road, Haidian District, Beijing 100085, China Тел: +86-10-62966795, Факс: +86-10-62985475
E-mail: exportsales@timegroup.com.cn
Заявитель
ООО «ТЕХИНТЕСТ НК»105082,Москва, ул. Фридриха Энгельса д.75, стр. 21, офис 605Б
Тел. (495)999-82-06 Факс (499)500-61-92
E-mail: info@techintest. ru
Испытательный центр
ООО «ТестИнТех»
123308, Москва, ул. Мневники, д. 1
ИНН 7734656656, КПП 773401001
Принцип действия машин испытательных универсальных TIME WAW, TIME WEW, TIME WES основан на преобразовании силоизмерительным тензометрическим датчиком нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке, который после преобразования в специальном PC-контроллере выводится в виде значения нагрузки на индикатор (электронный дисплей, монитор компьютера).
Машины испытательные универсальные TIME WAW, TIME WEW, TIME WES используют гидроэнергию масла для перемещения поршня в масляном цилиндре и создания нагрузки. Это позволяет проводить исследования разных металлических и неметаллических материалов высокой прочности и твердости при очень большой нагрузке. Система автоматического регулирования с обратной связью обеспечивает открытое управление циклом и постоянный контроль параметров. Программное обеспечение дает возможность выстраивать способы проведения исследований и настраивать отчеты.
Машины испытательные универсальные TIME WAW, TIME WEW, TIME WES имеют ряд модификаций, отличающихся значением наибольшей предельной нагрузки и могут комплектоваться широким набором приспособлений и сменных элементов воздействия на объект испытаний.
Машины испытательные универсальные TIME WAW выпускаются следующих модификаций: TIME WAW-300D; TIME WAW-ЗООС; TIME WAW-500C; TIME WAW-600C; TIME WAW-1000C; TIME WAW-1000A; TIME WAW-2000A; TIME WAW-600L; TIME WAW-1000L; TIME WAW-3000L; TIME WAW-5000L; TIME WAW-10000L.
Машины испытательные универсальные TIME WЕW выпускаются следующих модификаций: TIME WEW-50; TIME WEW-300D; TIME WEW-500D; TIME WEW-600D; TIME WEW-1000D; TIME WEW-1000A; TIME WEW-2000A; TIME WEW-600L; TIME WEW-1000L; TIME WEW-3000L; TIME WEW-5000L; TIME WEW-10000L.
Машины испытательные универсальные TIME WЕS выпускаются следующих модификаций: TIME WES-300D; TIME WES-600D; TIME WES-1000D.

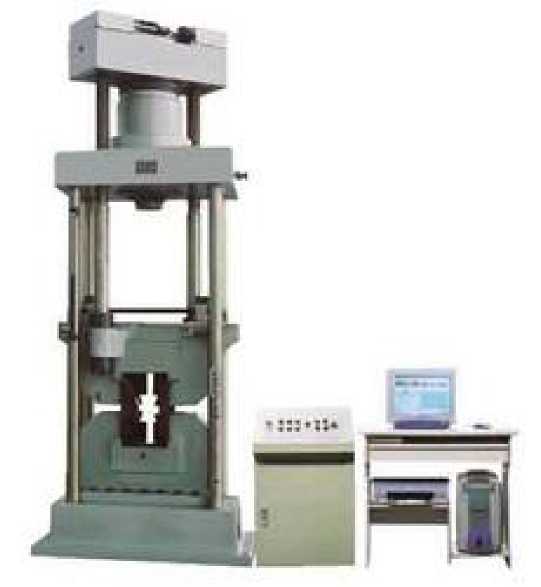

Машины испытательные универсальные TIME WAW (кроме TIME WAW с индексом L) являются вертикальными машинами с компьютерным управлением, общий вид которых представлен на рисунке 1.
Рисунок 1

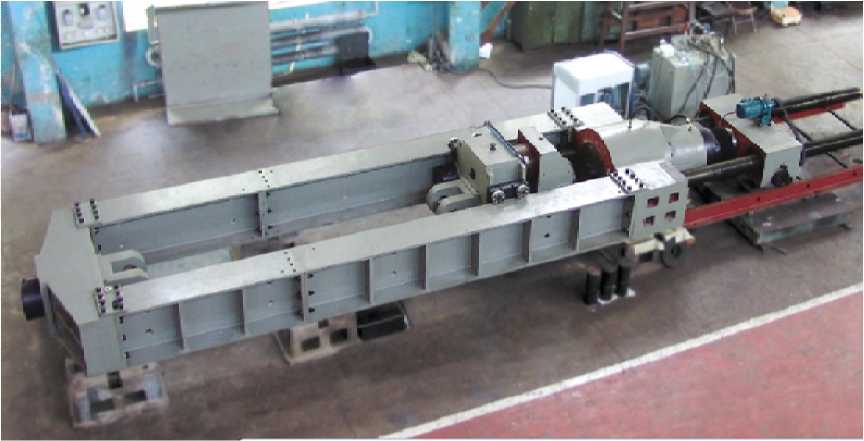

Машины испытательные универсальные TIME WAW с индексом L являются горизонтальными машинами с компьютерным управлением, общий вид которых представлен на рисунке 2.
Рисунок 2

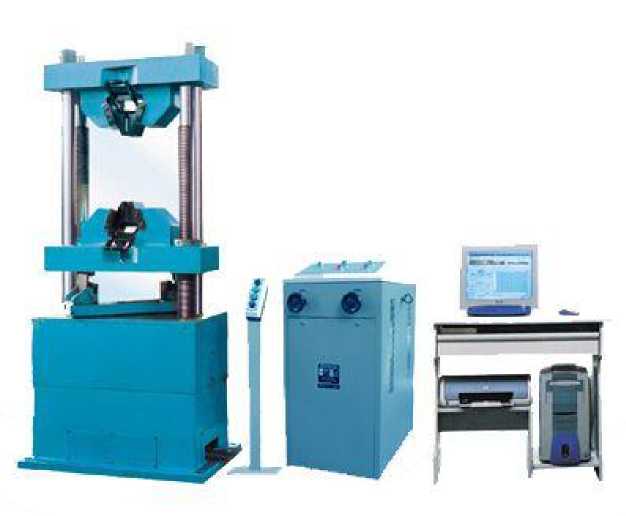

Машины испытательные универсальные TIME WЕW (кроме TIME WEW с индексом L) являются вертикальными машинами с ручным управлением и отображением информации на компьютере, общий вид которых представлен на рисунке 3.
Рисунок 3

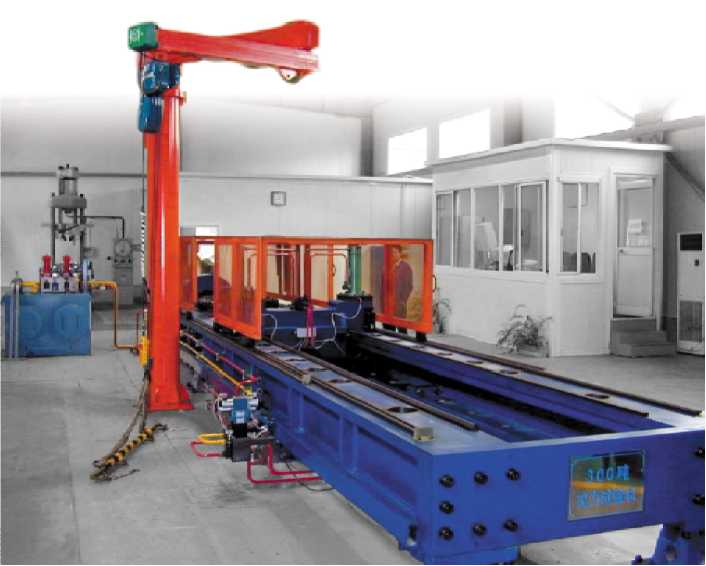

Машины испытательные универсальные TIME WEW с индексом L являются горизонтальными машинами с ручным управлением и отображением информации на компьютере, общий вид которых представлен на рисунке 4.
Рисунок 4

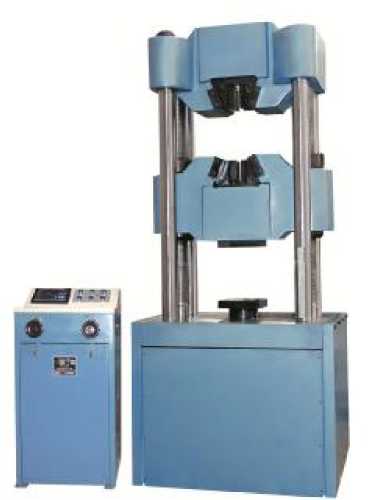

Машины испытательные универсальные TIME WES являются вертикальными машинами с ручным управлением и отображением информации на электронном дисплее, общий вид которых представлен на рисунке 5.
Рисунок 5
Конструктивно машины испытательные универсальные TIME WAW, TIME WEW, TIME WES состоят из основания, нагружающего устройства и системы управления.
Нагружающее устройство представляет собой закрепленную на основании силовую раму с двумя (четырьмя) колоннами, гидроцилиндр, на котором закреплён силоизмерительный тензодатчик, и подвижную траверсу. Воздействие на испытуемый образец осуществляется за счет гидроцилиндра. В результате этого габаритные размеры пространства, в которые помещается испытуемый образец, не влияют на метрологические характеристики всей машины.
Система управления состоит из блока управления и (для TIME WAW) компьютера.
Блок управления представляет собой отдельный модуль с органами управления и индикации.
РС-контроллер, осуществляющий взаимодействие оператора с машиной и вычислений измеряемых параметров, выполнен в виде платы и установлен у машин испытательных гидравлических TIME WAW, TIME WEW внутри компьютера, а у машин испытательных гидравлических TIME WES внутри блока электронного дисплея, расположенном на блоке управления.
Для исключения несанкционированного доступа, блок управления, блок электронного дисплея и компьютер пломбируются.
приведена в таблице 7. Таблица 7
Наименование |
Количество |
Примечание |
Машина, в том числе:
|
1 1 | |
Приспособление для испытания на изгиб |
1компл. | |
Приспособление для испытания на сжатие |
1 компл. | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 | |
Компьютер |
1 |
Для TIME WAW, TIME WEW |
Программное обеспечение |
1 |
Для TIME WAW, TIME WEW |
Принтер |
1 |
Для TIME WAW, TIME WEW |
Тензометр |
1 | |
Инструменты |
1 компл. |
машин испытательных универсальных TIME WAW приведены в таблицах 2, 3.
Таблица 2
Наименование параметра |
TIME WAW- 300D |
TIME WAW-300С |
TIME WAW- 500C |
TIME WAW- 600C |
TIME WAW- 1000C |
TIME WAW-1000А |
Наибольшая предельная нагрузка, кН |
300 |
300 |
500 |
600 |
1000 |
1000 |
Пределы допускае- | ||||||
мой относительной | ||||||
погрешности сило-измерителя, % |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
Пределы допускаемой относительной погрешности измерений скорости пе- | ||||||
ремещения гидроцилиндра, % |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
Габаритные размеры, мм: | ||||||
высота- |
2750 |
2350 |
2633 |
2633 |
3070 |
4000 |
ширина- |
700 |
600 |
1200 |
1200 |
800 |
866 |
длина- |
760 |
900 |
1100 |
1100 |
1320 |
1255 |
Масса , кг |
2300 |
2300 |
3000 |
3000 |
6800 |
6800 |
Напряжение пита- |
380 +15% -5% | |||||
ния, В | ||||||
Частота напряжения |
50 ± 1 | |||||
питания, Гц |
Диапазон рабочих температур окружающей среды, °С |
от 10 до 35 |
Относительная влажность, % не более |
80 |
Таблица 3
Наименование параметра |
TIME WAW- 2000А |
TIME WAW- 600L |
TIME WAW- 1000L |
TIME WAW-3000L |
TIME WAW- 5000L |
TIME WAW-10000L |
Наибольшая предельная нагрузка, кН |
2000 |
600 |
1000 |
3000 |
5000 |
10000 |
Пределы допускаемой относительной погрешности сило-измерителя, % |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
Пределы допускаемой относительной погрешности измерений скорости перемещения гидроцилиндра, % |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
Габаритные размеры, мм: высота- ширина- длина- |
4700 1510 1040 |
1540 2030 18000 |
1840 2030 18000 |
1840 2200 18000 |
1840 2200 18000 |
1950 2400 18000 |
Масса , кг |
10400 |
12000 |
14000 |
16000 |
19000 |
23000 |
Напряжение питания, В |
380 +15% -5% | |||||
Частота напряжения питания, Гц |
50 ± 1 | |||||
Диапазон рабочих температур окружающей среды °С |
от 10 до 35 | |||||
Относительная влажность % не более |
80 |
машин испытательных универсальных TIME WEW приведены в таблицах 4,5.
Таблица 4
Наименование параметра |
TIME WEW- 50 |
TIME WEW- 300D |
TIME WEW- 500D |
TIME WEW- 600D |
TIME WEW- 1000D |
TIME WEW- 1000A |
TIME WEW- 2000A |
Наибольшая предельная нагрузка, кН |
50 |
300 |
500 |
600 |
1000 |
1000 |
2000 |
Пределы допускаемой относительной погрешности силоизмерите-ля, % |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
Габаритные размеры, мм: | |||||||
высота- |
2750 |
2210 |
2210 |
2210 |
2510 |
3900 |
4700 |
ширина- |
610 |
620 |
620 |
620 |
960 |
660 |
1040 |
длина- |
700 |
840 |
840 |
840 |
1100 |
1255 |
1510 |
Масса , кг |
1250 |
1600 |
1600 |
1600 |
5000 |
5000 |
10400 |
Напряжение пита- |
380 +15% -5% | ||||||
ния, В | |||||||
Частота напряжения питания, Гц |
50 ± 1 | ||||||
Диапазон рабочих |
от 10 до 35 | ||||||
температур окружающей среды °С | |||||||
Относительная влажность % не бо- |
80 | ||||||
лее |
Таблица 5
Наименование параметра |
TIME WEW- 600L |
TIME WEW- 1000L |
TIME WEW- 3000L |
TIME WEW- 5000L |
TIME WEW- 10000L |
Наибольшая предельная нагрузка, кН |
600 |
1000 |
3000 |
5000 |
10000 |
Пределы допускае- | |||||
мой относительной |
± 1 |
± 1 |
± 1 |
± 1 |
± 1 |
погрешности сило-измерителя, % | |||||
Габаритные размеры, мм: | |||||
высота- |
1540 |
1840 |
1840 |
1840 |
1950 |
ширина- |
2030 |
2030 |
2200 |
2200 |
2400 |
длина- |
18000 |
18000 |
18000 |
18000 |
18000 |
Масса , кг |
12000 |
14000 |
16000 |
19000 |
23000 |
Напряжение питания, В |
380 +15% -5% | ||||
Частота напряжения питания, Гц |
50 ± 1 | ||||
Диапазон рабочих температур окружающей среды °С |
от 10 до 35 | ||||
Относительная влажность % не бо- |
80 | ||||
лее |
Лист № 8
Всего листов 9 машин испытательных универсаль-
ных TIME WES приведены в таблице 6. Таблица 6
Наименование |
TIME WES- |
TIME WES- |
TIME WES- |
параметра |
300D |
600D |
1000D |
Наибольшая предельная нагрузка, кН |
300 |
600 |
1000 |
Пределы допускаемой относительной погрешности силоизмерителя, % |
± 1 |
± 1 |
± 1 |
Габаритные размеры, мм: | |||
высота- |
2210 |
2210 |
2510 |
ширина- |
620 |
620 |
960 |
длина- |
840 |
840 |
1100 |
Масса, кг |
1600 |
1600 |
5000 |
Напряжение питания, В |
380 +15% -5% | ||
Частота напряжения питания, Гц |
50 ± 1 | ||
Диапазон рабочих температур окружающей среды, °С |
от 10 до 35 | ||
Относительная влажность, %, не бо- |
80 | ||
лее |
