Номер по Госреестру СИ: 45035-10
45035-10 Генераторы сигналов измерительные
(MG3691C, MG3692C, MG3693C, MG3694C)
Назначение средства измерений:
Генераторы сигналов измерительные MG3691C, MG3692C, MG3693C, MG3694C (далее - генераторы) предназначены для создания радиотехнических сигналов с нормированными метрологическими характеристиками в широком диапазоне частот.
Внешний вид.
Генераторы сигналов измерительные
Рисунок № 1
Внешний вид.
Генераторы сигналов измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы генераторов, отображения параметров воспроизводимых сигналов, а также взаимодействия с подключаемыми по интерфейсу внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
идентификационное наименование |
MG3690C Firmware |
идентификационный номер версии |
3.36 и выше |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в разделе 3 документа 10370-10373R «Генераторы сигналов измерительные MG3691C, MG3692C, MG3693C, MG3694C. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам сигналов измерительным MG3691C, MG3692C, MG3693C, MG3694C
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ Р 8.607-2004. ГСИ. Государственная поверочная схема для средств измерений девиации частоты.
ГОСТ Р 8.717-2010. ГСИ. Государственная поверочная схема для средств измерений амплитудной модуляции высокочастотных колебаний.
Поверка
Поверкаосуществляется по документу МП РТ 1471-2010 «ГСИ. Генераторы сигналов измерительные MG3691C, MG3692C, MG3693C, MG3694C. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 28.10.2010 г.
Необходимые средства поверки, требования к их основным метрологическим характеристикам и рекомендуемые средства поверки утвержденного типа указаны в таблице 4.
Таблица 4 - Средства поверки
Средство поверки и требования к его метрологическим характеристикам |
Рекомендуемое средство поверки и его метрологические характеристики |
Анализатор спектра: диапазон частот от 10 кГц до верхней границы частотного диапазона MG369xC; уровень гармонических искажений второго порядка на частотах от 10 до 100 МГц не более минус 50 дБн, на частотах от 0,1 до 2 ГГц не более минус 60 дБн, на частотах от 2 до 12 ГГц не более минус 70 дБн; относительная погрешность вертикальной шкалы дисплея 10 дБ/дел не более ± 0,25 дБ |
Анализатор спектра Agilent E4440A (для моделей MG3691C, MG3692C): Анализатор спектра Agilent E4446A (для моделей MG3693C, MG3694C) диапазон частот E4440A от 3 Гц до 26,5 ГГц, E4446A от 3 Гц до 44 ГГц; уровень гармонических искажений второго порядка на частотах от 10 МГц и выше не более минус 82 дБн; относительная погрешность вертикальной шкалы дисплея 10 дБ/дел не более ± 0.13 дБ |
Ваттметр СВЧ диапазон частот от 0,1 Гц до верхней границы частотного диапазона MG369xC; динамический диапазон от минус 30 до + 20 дБм; относительная погрешность измерения мощности не более ± 0,3 дБ |
Преобразователь мощности Rohde & Schwarz NRP Z-55 диапазон частот от 0 до 40 ГГц; динамический диапазон от минус 30 до + 20 дБм; относительная погрешность измерения мощности не более ± 0,25 дБ |
Генератор низкочастотный (для опций 12, 14, 28) диапазон частот от 1 до 100 кГц; уровень напряжения на нагрузке 50 Ом от 50 мВ до 0,8 В СКЗ; относительная погрешность установки частоты не более ± 0,1 % |
Генератор сигналов сложной формы со сверхнизкими искажениями Stanford Research Systems DS360 диапазон частот от 0,01 Гц до 200 кГц; уровень напряжения на нагрузке 50 Ом от 2 мкВ до 5 В СКЗ; относительная погрешность установки частоты не более ± 25 • I0-6 |
Мультиметр (для опций 12, 14, 28) относительная погрешность измерения переменного напряжения 0,7 В СКЗ на частотах 1 кГц, 8 кГц и 100 кГц не более ± 2 % |
Мультиметр цифровой Keithley 2000 относительная погрешность измерения переменного напряжения 0.7 В СКЗ на частотах от 1 до 100 кГц не более ± 0,75 % |
Изготовитель
Фирма “Anritsu Company”, США;Адрес: 490 Jarvis Drive, Morgan Hill, CA 95037, USA;
тел./факс 1-888-534-8453, e-mail: sales.esdc@anritsu.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»); Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5
тел./факс (495)926-71-85; e-mail: post@actimaster.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ФБУ «Ростест-Москва»);
Адрес: 117418 Москва, Нахимовский пр., 31;
тел. (499)129-19-11, факс (499)129-99-96;
Генераторы выполнены по схеме синтезатора с фазовой автоподстройкой частоты и автоматической регулировкой уровня сигнала, и управляются от внутреннего микропроцессора. Генераторы позволяют создавать радиотехнические гармонические сигналы и сигналы с амплитудной, частотной, фазовой, импульсной и комбинированной модуляцией. Значения установленных параметров сигнала и режимы работы отображаются на жидкокристаллическом дисплее.
Управление режимами и параметрами генераторов осуществляется вручную с передней панели или от внешнего компьютера через интерфейс GPIB и/или RS-232.
Генераторы выпускаются в базовой конфигурации (стандартное исполнение) и с набором опций, которые могут быть установлены на заводе при заказе или дополнительно установлены в процессе эксплуатации:
-
1 - конструктивное исполнение для монтажа в стойку;
-
2 - встроенный ступенчатый аттенюатор 110 дБ ступенями по 10 дБ;
-
3 - пониженный уровень фазовых шумов;
3X - ультранизкий уровень фазовых шумов при малых отстройках частоты;
-
4 - цифровой понижающий преобразователь частоты от 8 МГц до 2.2 ГГц;
-
5 - аналоговый понижающий преобразователь частоты от 8 МГц до 2.0 ГГц;
-
6 - функция свипирования частоты (> 500 МГц с опцией 4);
-
7 - повышающий преобразователь промежуточной частоты (отдельный вход);
-
8 - измеритель мощности (преобразователи мощности поставляются отдельно);
-
9 - конструктивное исполнение с выходным соединителем на задней панели;
-
10 - функция задания параметров модуляции от внешнего компьютера через интерфейс
GPIB с программным обеспечением пользователя (при наличии опции 27);
12 - частотная и фазовая модуляция от внешнего источника напряжения;
-
14 - амплитудная модуляция от внешнего источника напряжения;
-
15 - повышенная выходная мощность;
-
16 - опорный генератор 10 МГц повышенной стабильности;
-
17 - конструктивное исполнение для внешнего управления без лицевой панели;
-
18 - выход для волноводных СВЧ модулей (поставляются отдельно);
20 - функция сканирующей амплитудной модуляции;
22 - генератор прямого цифрового синтеза сигналов для расширения диапазона частот вниз
от 0,1 Гц до 10 МГц (требует наличия опции 4 или 5);
-
26 - импульсная модуляция от внешнего источника напряжения;
-
27 - встроенный генератор для внутренней модуляции;
-
28 - совмещение опций 12, 14, 26, 27;
SM6452 - специальное исполнение опции 3, не требующее экспортной лицензии США.
Конструктивно генераторы выполнены в виде моноблоков. Вид лицевой панели показан на рисунке 1, вид задней панели - на рисунке 2.
По условиям эксплуатации генераторы соответствуют группе 3 ГОСТ 22261-94 с расширенным диапазоном рабочих температур от 0 до + 50 оС.

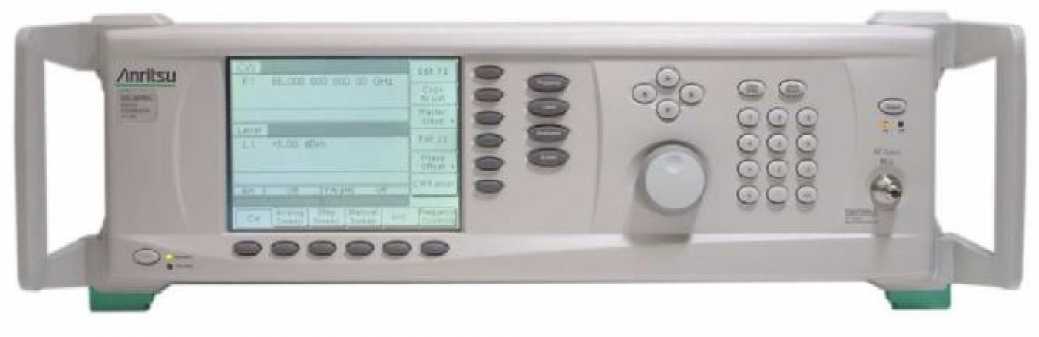

Рисунок 1 - Вид лицевой панели

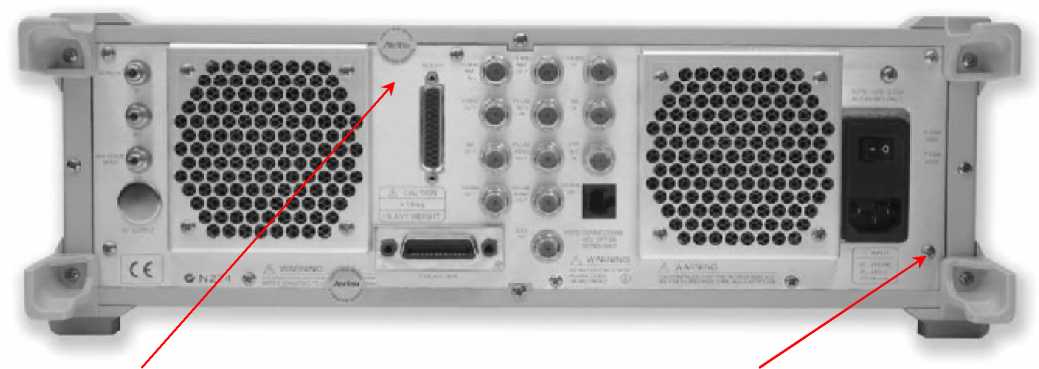

место для знака утверждения типа место пломбирования (краска под винт)
и знака поверки
Рисунок 2 - Вид задней панели
Комплектность генераторов приведена в таблице 3.
Таблица 3 - Комплектность
Наименование и обозначение |
Кол-во, шт. |
Генератор сигналов измерительный MG369xC (по заказу) |
1 |
Опции |
по заказу |
Компакт-диск с документацией |
1 |
Дополнительные принадлежности |
1 |
Руководство по эксплуатации на русском языке 10370-10373R |
1 (по заказу) |
Методика поверки МП РТ 1471-2010 |
1 |
генераторов сигналов измерительных MG3691C, MG3692C, MG3693C, MG3694C представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон частот | |
MG3691C |
от 2 до 10 ГГц |
MG3692C |
от 2 до 20 ГГц |
MG3693C |
от 2 до 31,8 ГГц |
MG3694C |
от 2 до 40 ГГц |
дополнительно с опцией 4 |
от 8 МГц до 2,2 ГГц |
дополнительно с опцией 5 |
от 8 МГц до 2 ГГц |
дополнительно с опцией 22 |
от 0,1 Гц до 10 МГц |
Разрешение по частоте |
0,01 Гц |
Параметры опорного генератора 10 МГц | |
относительный дрейф частоты за 24 часа, не более стандартное исполнение опция 16 (повышенная стабильность)1 |
± 2М0-9 ± 5-Ю’10 |
относительная нестабильность частоты в диапазоне температур от 0 до 50 оС, типовые значения, не более |
± 2М0-8 / оС |
стандартное исполнение | |
опция 16 (повышенная стабильность) |
±2-Ю'10/°С |
диапазон подстройки и внешней синхронизации частоты уровень сигнала внешней синхронизации, дБм 2 |
± 50 Гц от 0 до 20 |
номинальное значение амплитуды выходного напряжения на нагрузке 50 Ом |
1 В |
Минимальный нормируемый уровень выходной мощности, дБм | |
стандартное исполнение |
минус 15 |
опция 2 (ступенчатый аттенюатор 110/10 дБ) |
минус 115 |
Максимальный уровень выходной мощности при температуре от 15 до 3 5 °C 3 | |
стандартное исполнение без опции 2, дБм | |
MG3691C, MG3692C на частотах до 10 ГГц |
19 |
MG3692C на частотах свыше 10 ГГц |
17 |
MG3693C, MG3694C на частотах до 10 ГГц |
15 |
MG3693C, MG3694C на частотах свыше 10 до 20 ГГц |
12 |
MG3693C, MG3694C на частотах свыше 20 ГГц |
9 |
стандартное исполнение с опцией 2 (ступенчатый аттенюатор), дБм | |
MG3691C, MG3692C на частотах до 10 ГГц |
18 |
MG3692C на частотах свыше 10 ГГц |
15 |
MG3693C, MG3694C на частотах до 10 ГГц |
14 |
MG3693C, MG3694C на частотах свыше 10 до 20 ГГц |
10 |
MG3693C, MG3694C на частотах свыше 20 ГГц |
6 |
опция 15 (повышенная мощность) без опции 2, дБм | |
MG3691C, MG3692C на частотах до 2 ГГц MG3691C, MG3692C на частотах свыше 2 до 10 ГГц |
19 |
без опции 4 или 5 |
26 |
с опцией 4 или 5 |
25 |
MG3692C на частотах свыше 10 до 16 ГГц | |
без опции 4 или 5 |
25 |
с опцией 4 или 5 |
22 |
MG3692C на частотах свыше 16 до 20 ГГц | |
без опции 4 или 5 |
21 |
с опцией 4 или 5 |
19 |
Продолжение таблицы 2
1 |
2 |
MG3693C, MG3694C на частотах до 2 ГГц MG3693C, MG3694C на частотах свыше 2 до 20 ГГц |
16 |
без опции 4 или 5 |
21 |
с опцией 4 или 5 |
19 |
MG3693C, MG3694C на частотах свыше 20 ГГц | |
без опции 4 или 5 |
17 |
с опцией 4 или 5 |
15 |
опция 15 (повышенная мощность) с опцией 2 (ступенчатый аттенюато |
р), дБм |
MG3691C, MG3692C на частотах до 2 ГГц MG3691C, MG3692C на частотах свыше 2 до 10 ГГц |
18 |
без опции 4 или 5 |
25 |
с опцией 4 или 5 |
24 |
MG3692C на частотах свыше 10 до 16 ГГц | |
без опции 4 или 5 |
23 |
с опцией 4 или 5 |
20 |
MG3692C на частотах свыше 16 до 20 ГГц | |
без опции 4 или 5 |
21 |
с опцией 4 или 5 |
19 |
MG3693C, MG3694C на частотах до 2 ГГц MG3693C, MG3694C на частотах свыше 2 до 20 ГГц |
16 |
без опции 4 или 5 |
21 |
с опцией 4 или 5 |
19 |
MG3693C, MG3694C на частотах свыше 20 ГГц | |
без опции 4 или 5 |
17 |
с опцией 4 или 5 |
15 |
Пределы допускаемой основной относительной погрешности уровня мощности 4 | |
при температуре от + 15 до + 35 С, дБ | |
на частотах от 20 МГц до 40 ГГц, без опции 15 |
±1,0 |
на частотах от 20 МГц до 40 ГГц, с опцией 15 |
±1,5 |
на частотах менее 20 МГц |
±1,5 |
Дополнительная относительная погрешность уровня мощности в рабочем диапазоне температур, типовое значение, не более |
± 0,04 дБ/оС |
Уровень паразитных негармонических сигналов, типовые значения, не более, дБн 5 | |
на частотах от 2 до 40 ГГц |
минус 60 |
с опцией 22 на частотах от 0,1 Гц до 10 МГц |
минус 30 |
с опцией 4 на частотах свыше 10 МГц до 2 ГГц |
минус 60 |
с опцией 5 на частотах свыше 10 МГц до 2,2 ГГц |
минус 40 |
Уровень паразитных гармоник и субгармоник, не более, дБн | |
на частотах от 2 до 20 ГГц, стандартное исполнение |
минус 60 |
на частотах от 2 до 20 ГГц, опция 15 |
минус 30 |
на частотах свыше 20 до 40 ГГц, стандартное исполнение |
минус 40 |
на частотах свыше 20 до 40 ГГц, опция 15, типовое значение |
минус 30 6 |
с опцией 22 на частотах от 0,1 Гц до 10 МГц |
минус 30 |
с опцией 4 на частотах от 10 до 100 МГц |
минус 40 |
с опцией 4 на частотах свыше 100 МГц до 2,2 ГГц |
минус 50 |
с опцией 5 на частотах от 10 до 50 МГц |
минус 30 |
с опцией 5 на частотах свыше 50 МГц до 2 ГГц |
минус 40 |
Продолжение таблицы 2
1 |
2 |
Уровень фазовых шумов на частотах от 2 до 6 ГГц при синхронизации от внутреннего опорного генератора, типовые значения, не более, дБн/Гц | |
при отстройке 10 Гц стандартное исполнение и с опцией SM6452 с опцией 3 (пониженный уровень фазовых шумов) с опцией ЗХ (ультранизкий уровень фазовых шумов) |
минус 64 минус 73 минус 77 |
при отстройке 10 кГц стандартное исполнение с опциями 3 и 3X с опцией SM6452 |
минус 110 минус 119 минус 113 |
Параметры частотной модуляции 7 (опция 12) | |
Диапазон несущих частот |
от 10 МГц и выше |
Максимальная девиация частотной модуляции 8 |
10 МГц |
Коэффициент преобразования по входу внешней частотной модуляции |
от 10 кГц/В до 100 МГц/B |
Пределы допускаемой относительной погрешности установки девиации частоты при амплитуде напряжения на входе внешней модуляции 1 В или частоте внутренней модуляции 100 кГц |
± 10 % |
Параметры амплитудной модуляции 7 (опция Р Диапазон несущих частот Максимальная частота модуляции |
) от 10 МГц и выше 50 кГц |
Диапазон коэффициента амплитудной модуляции, % |
от 0 до 90 |
Коэффициент преобразования по входу внешней амплитудной модуляции, %/В |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности коэффициента амплитудной модуляции 50 % при частоте модуляции 1 кГц 9 |
± 5 % |
Параметры импульсной модуляции ' (опция 26 | |
Диапазон несущих частот |
от 10 МГц и выше |
Минимальная длительность импульсов на частотах от 1 ГГц и выше |
100 нс |
Длительность фронта / среза импульсов по уровням 10% и 90% на частотах от 1 ГГц и выше, типовые значения, не более, нс |
10 /5 |
Параметры встроенного низкочастотного генератора (опция 27) | |
Диапазон частот | |
сигнал синусоидальной формы |
от 0,1 Гц до 10 МГц |
сигнал прямоугольной и треугольной формы |
от 0,1 Гц до 1 МГц |
Разрешение по частоте |
0,1 Гц |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
Тип соединителей | |
выход сигнала КСВН выхода, типовое значение, не более |
К( Г), 50 Ом 10 2,0 |
выход синхронизации |
BNC, 50 Ом |
вход синхронизации |
BNC, 50 Ом |
входы внешней модуляции |
BNC, 50 Ом |
Габаритные размеры, не более | |
ширина |
429 мм |
глубина |
450 мм |
высота |
133 мм |
Продолжение таблицы 2
1 |
2 |
Масса, не более |
18 кг |
Параметры питания от сети переменного тока | |
напряжение, В |
от 85 до 264 |
частота, Гц |
от 48 до 440 |
потребляемая мощность, не более |
250 В-А |
Диапазон рабочих температур, °C |
от 0 до 50 |
Диапазон температур транспортирования и хранения, °C |
от минус 40 до 75 |
Примечания к таблице 2:
-
1 Указанное значение гарантируется через 30 дней после выдержки во включенном состоянии.
-
2 Здесь и далее дБм обозначает дБ относительно 1 мВт.
-
3 При установленной опции 22 указанные значения максимальной мощности на частотах до 10 МГц уменьшаются на 2 дБ.
-
4 При установленной опции 2 значения погрешности нормируются для диапазона от минус
100 дБ до PMAX, где PMAX - максимальный уровень мощности.
-
5 Здесь и далее дБн обозначает уровень в дБ относительно уровня сигнала основной гармоники.
-
6 Минус 20 дБн на частотах от 20 до 21 ГГц и от 39 до 40 ГГц.
-
7 Внешняя модуляция; внутренняя модуляция при установке опции 27.
-
8 Зависит от частоты модуляции и несущей частоты.
-
9 Уровень мощности не более (PMAX - 6 дБ), где PMAX - максимальный уровень мощности.
-
10 K - фирменное обозначение “Anritsu Company”, соответствует типу 2,92 мм.
