Номер по Госреестру СИ: 42517-20
42517-20 Анализаторы параметров радиотехнических трактов и сигналов портативные
(S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8213E)
Назначение средства измерений:
Анализаторы параметров радиотехнических трактов и сигналов портативные S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8213E (далее - анализаторы) предназначены для измерения коэффициентов отражения, параметров спектра, мощности в высокочастотных коаксиальных трактах.
Программное обеспечение
Программное обеспечение установлено на внутренний контроллер, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, представления измерительной информации , взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
CM-E |
Номер версии (идентификационный номер) |
не ниже V1.05 |
5TF
DUp -JK Ftrnif
AtB*« D^er
Ей Tut'!
*«pi’trSe
Swe«p<3eM?

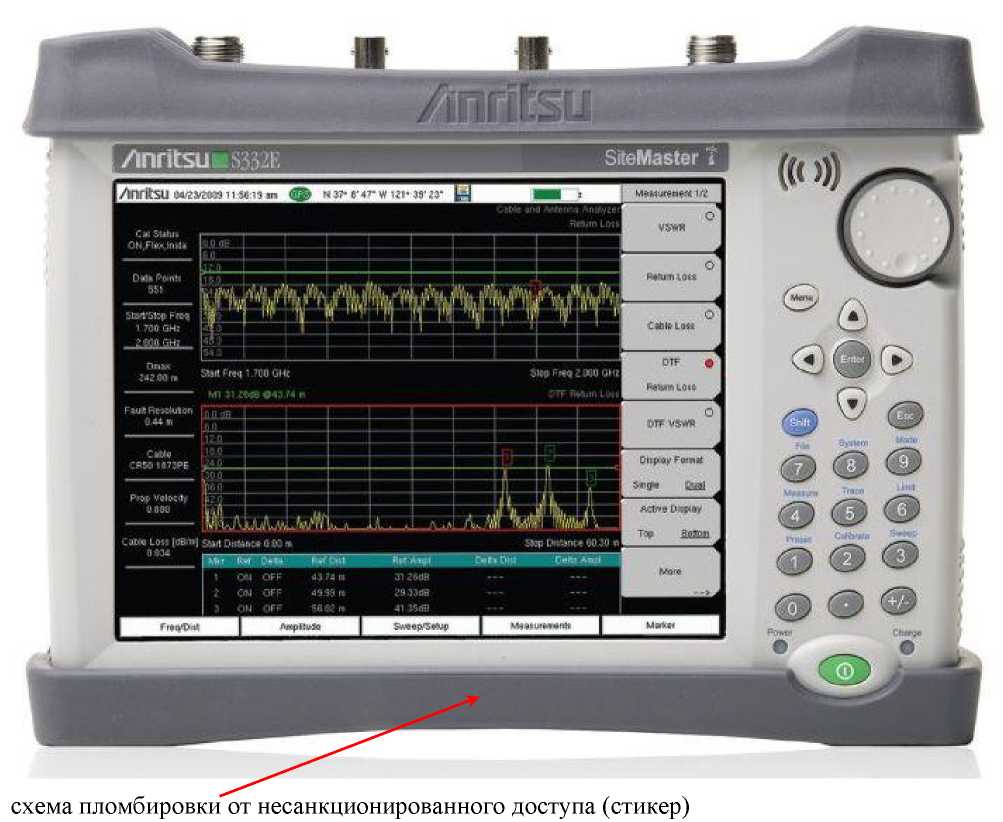

схема пломбировки от несанкционированного доступа (стикер)
SiteMaster
Рисунок 1 - Общий вид анализаторов (передняя панель)
■_ )р’е гч1 Virtri :-пу-,£г' 4rt.m Lttti | |||||||||
tlN.FlMA Ним | |||||||||
■so 1 | |||||||||
Dfl^Pe-nhi | |||||||||
M I | |||||||||
55i |
jM |
Ш |
:■ я |
Й |
1? i ' •aLljW,.‘i nW | ||||
Etarstop Frot |
. flf |
rW 1 |
и .'r |
"n |
i н |
Ч '|' |
iг i ■■' |
1 / 1’ | |
I 7Д0 GHi |
.i.r— , |
1 |
■________ |
ч—u—LM | |||||
>ЭД0 йНг | |||||||||
k' 1 |
=1 |
Clb№ L,iHi

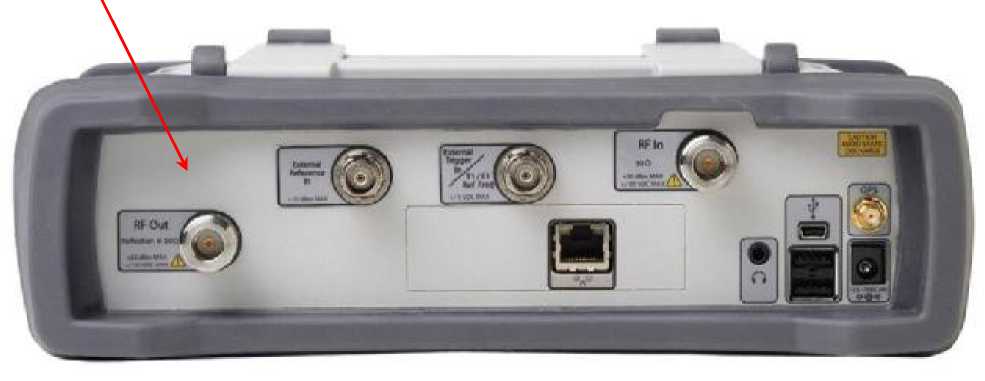

место нанесения знака утверждения типа и знака поверки
Рисунок 2 - Общий вид анализаторов (верхняя панель)
Знак утверждения типа
Знак утверждения типананосится на верхнюю панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам параметров радиотехнических трактов и сигналов портативным S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8213E
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (утверждена приказом Росстандарта от 31.07.2018 г. № 1621)
ГОСТ Р 8.813-2013. ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Поверка
Поверкаосуществляется по документу МТ8213Е/МП-2020 «ГСИ. Анализаторы параметров радиотехнических трактов и сигналов портативные S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8213E. Методика поверки», утвержденному АО «АКТИ-Мастер» 04.02.2020 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый FS 725, регистрационный номер 31222-06;
-
- частотомер универсальный Tektronix FCA3003, регистрационный номер 51532-12 (не требуется для MS2712E/MS2713E);
-
- нагрузки с КСВН 1,4 и 2,0 из набора мер КСВН и полного сопротивления 1-го разряда ЭК9-140, регистрационный номер 36021-07 (не требуются для MS2712E/MS2713E);
-
- нагрузки с КСВН 1,4 и 2,0 из набора мер полного и волнового сопротивления 1-го разряда ЭК9-145, регистрационный номер 8935-82 (не требуются для S331E/ S332E/MS2712E/MS2713E);
-
- генератор сигналов MG3710A с опцией 036, регистрационный номер 55303-13 (не требуется для S331E/S361E);
-
- ваттметр проходящей мощности СВЧ NRP-Z98, регистрационный номер 43643-10 (не требуется для S331E/S361E).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится верхнюю панель корпуса анализаторов в виде наклейки и/или на свидетельство о поверке.
Изготовитель
Фирма “Anritsu Company”, США
Адрес: 490 Jarvis Drive, Morgan Hill, CA 95037, USA
Тел./факс: 1-888-534-8453
Web-сайт: https://www.anritsu.com
E-mail: support.esdc@anritsu.com
Заявитель
Представительство ООО «Анритсу ЭМЕА Лтд.»Адрес: 125009, Москва, ул. Тверская, д.16, стр.1, этаж 9, офис 901Б, комната 1.1
Тел.: +7 (495) 363-16-94, факс: +7 (495) 935-89-62
E-mail: sales.russia@anritsu.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4 Тел./факс: +7 (495) 926-71-85
Web-сайт: http://www.actimaster.ru
E-mail: post@actimaster.ru
Принцип действия в режиме измерителя коэффициентов отражения основан на генерировании сигнала с фиксированной частотой или с разверткой в заданном интервале частот, подаче сигнала на исследуемое устройство, и измерении параметров отраженного сигнала. Представление измерительной информации возможно в виде модуля (в логарифмических единицах или КСВН) и фазы коэффициентов отражения, а также в виде диаграммы Смита. В режиме анализатора спектра осуществляется последовательное супергетеродинное преобразование входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для развертки спектра используется высокостабильный генератор синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или по внешнему эталонному сигналу. В режиме измерения мощности производится детектирование сигнала в выбранной полосе обзора. Результаты измерений и режимы работы отображаются на жидкокристаллическом цветном дисплее типа “touch screen”. Питание анализаторов осуществляется от внутренней аккумуляторной батареи, от сети переменного тока через сетевой адаптер, или от автомобильной сети 12 В от автомобильного прикуривателя.
Анализаторы выпускаются в базовом исполнении и с набором опций, поставляемых по заказу. Основные измерительные функции анализаторов представлены в таблице 1, перечень опций приведен в таблице 2.
Таблица 1 - Основные измерительные функции
Измерительная функция |
S331E |
S332E |
MS2712E |
MT8213E |
S361E |
S362E |
MS2713E | ||
Измеритель коэффициентов отражения |
+ |
+ |
— |
+ |
Анализатор спектра |
— |
+ |
+ |
+ |
Широкополосный измеритель мощности |
— |
опция 0029 |
опция 0029 |
+ |
Таблица 2 - Перечень опций
Обозначение |
Наименование |
Примечание |
1 |
2 |
3 |
0009 |
демодулятор с полосой 20 МГц |
MS2712E, MS2713E |
0010 |
тройник для подачи напряжения питания на исследуемое устройство | |
0019 |
прецизионный измеритель мощности |
преобразователи мощности по отдельному заказу |
0020 |
следящий генератор сигналов |
MS2712E, MS2713E |
0021 |
измеритель коэффициентов передачи |
S331E, S332E, S361E, S362E, MT8213E |
Окончание таблицы 2
1 |
2 |
3 |
0025 |
анализатор интерференции |
кроме S331E, S361E |
0027 |
сканирующий приемник каналов | |
0029 |
широкополосный измеритель мощности |
S332E, S362E, MS2712E, MS2713E |
0028 |
генератор непрерывного сигнала |
S332E, S362E, MT8213E |
0030 |
анализ сигналов ISDB-T Digital Video |
MS2712E, MS2713E с опцией 0009 |
0031 |
приемник навигационных систем |
внешняя антенна по отдельному заказу |
0032 |
анализ сигналов ISDB-T SFN |
MS2712E, MS2713E, MT8213E с опцией 0009 |
0057 |
анализ сигналов DVB-T/H BER | |
0064 |
анализ сигналов DVB-T/H Digital Video | |
0078 |
анализ сигналов DVB-T/H SFN | |
0079 |
анализ сигналов ISDB-T BER | |
0090 |
внешний запуск развертки |
кроме S331E, S361E |
0413 |
интерфейс Ethernet |
S331E, S332E, S361E, S362E |
0431 |
картографирование зон покрытия |
кроме S331E, S361E |
0444 |
измеритель параметров электромагнитного поля |
кроме S331E, S361E |
0509 |
измеритель параметров аналоговой модуляции (AM, FM, PM) |
S332E, S362E, MS2712E, MS2713E |
0752 |
анализ сигналов CPRI LTE |
при наличии опции 0759 |
0753 |
анализ сигналов OBSAI LTE | |
0759 |
оптический порт SFP | |
0880 |
анализ сигналов GSM/GPRS/EDGE |
MS2712E, MS2713E, MT8213E |
0881 |
анализ сигналов W-CDMA/HSPA+ | |
0882 |
анализ сигналов TD-SCDMA/HSPA+ | |
0883 |
анализ сигналов LTE/LTE-A FDD/TDD | |
0884 |
анализ сигналов CDMA/EV-DO | |
0885 |
анализ сигналов WiMAX Fixed/Mobile | |
0886 |
анализ сигналов LTE 256QAM | |
0887 |
анализ сигналов NB-IoT |
Анализаторы выполнены в ударопрочном пластмассовом корпусе. Общий вид передней панели с обозначением места пломбирования от несанкционированного доступа (стикер внизу панели под резиновой накладкой) показан на рисунке 1. Общий вид верхней панели с обозначением места нанесения знака утверждения типа и знака поверки показан на рисунке 2.
представлена в таблице 6.
Таблица 6 - Комплектность анализаторов
Наименование и обозначение |
Кол-во |
1 |
2 |
Анализатор параметров радиотехнических трактов и сигналов портативный S331E/S332E/S361E/S362E/MS2712E/MS2713E/MT8213E |
по заказу |
Калибровочный модуль OSLN50 или “InstaCal” ICN50B |
по заказу |
Li-Ion аккумуляторная батарея 633-75 |
1 шт. |
Сетевой адаптер 40-187-R |
1 шт. |
Адаптер для автомобильного прикуривателя 806-141-R |
1 шт. |
Стилус 2000-1691-R |
1 шт. |
Окончание таблицы 6
1 |
2 |
Кабель USB A/5-pin mini-B 3-2000-1498 |
1 шт. |
Чехол-сумка для переноски 2000-1654-R |
1 шт. |
Опции и принадлежности |
по заказу |
Руководство пользователя |
1 шт. |
Методика поверки MT8213E/МП-2020 |
1 шт. |
представлены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
ИЗМЕРИТЕЛЬ КОЭФФИЦИНТОВ ОТРАЖЕНИЯ
Диапазон частот, МГц
S331E, S332E |
от 2 до 4000 |
S361E, S362E, MT8213E |
от 2 до 6000 |
Разрешение по частоте, кГц |
1; 100 |
Пределы допускаемой относительной погрешности установки частоты генератора при температуре 25 оС |
±2,5М0-6 |
Номинальный уровень выходной мощности генератора, дБм 1)
высокий уровень |
0 |
низкий уровень на частотах до 1500 МГц включ. |
-40 |
низкий уровень на частотах св. 1500 МГц |
-30 |
Количество точек отсчета траектории (по выбору) |
137; 275; 551; 1102; 2204 |
Диапазон измерения КСВН |
от 1 до 65 |
Разрешение измерения КСВН |
0,01 |
Диапазон измерения модуля коэффициента отражения, дБ |
от -60 до 0 |
Разрешение измерения модуля коэффициента отражения, дБ |
0,01 |
Диапазон измерения фазы коэффициента отражения, ° |
±180 |
Разрешение измерения фазы коэффициента отражения, ° |
0,01 |
Направленность измерительного моста, дБ, не менее |
42 |
Пределы допускаемой относительной погрешности измерения КСВН, %
при КСВН = 1,4 на частотах до 4000 МГц включ. |
±4 |
при КСВН = 1,4 на частотах св. 4000 МГц |
±6 |
при КСВН = 2,0 на частотах до 4000 МГц включ. |
±7 |
при КСВН = 2,0 на частотах св. 4000 МГц |
±10 |
Типовые справочные значения пределов абсолютной погрешности измерения модуля ДГ и фазы ДФ коэффициента отражения в зависимости от модуля коэффициента отражения Г
Продолжение таблицы 4
1 |
2 |
АНАЛИЗАТОР СПЕКТРА | |
Диапазон частот | |
S332E, MS2712E |
от 9 кГц до 4000 МГц |
S362E, MS2713E, МТ8213Е |
от 9 кГц до 6000 МГц |
Частота опорного генератора, МГц |
10 |
Пределы допускаемой относительной погрешности частоты опорного генератора в диапазоне температур от 0 до 50 оС при выпуске из производства или после подстройки |
±1,5-10’6 |
Пределы допускаемого относительного дрейфа частоты опорного генератора за 1 год |
±Г10"6 |
Полоса обзора, Гц |
0; от 10 до верхней частоты диапазона |
Полоса пропускания в основном режиме по уровню -3 дБ, с шагом 1-3-10 S332E, S362E |
от 10 Гц до 3 МГц |
MS2712E, MS2713E, МТ8213Е |
от 1 Гц до 3 МГц |
в режиме квазипикового детектора по уровню -6 дБ |
200 Гц; 9 кГц; 120 кГц |
Относительный уровень фазовых шумов на частоте 1 ГГц, нормали пропускания 1 Гц, дБ, не более при отстройке на 10 кГц при отстройке на 100 кГц |
зованный к полосе -100 -105 |
при отстройке на 1 МГц |
-115 |
Максимальный уровень измеряемой мощности, дБм |
+26 |
Диапазон установки опорного уровня, дБм |
от -150 до +30 |
Диапазон ослабления входного аттенюатора (ступенями 5 дБ), дБ |
от 0 до 55 |
Масштаб вертикальной шкалы дисплея, дБ/дел |
от 1 до 15 |
Усредненный уровень собственных шумов при ослаблении входного аттенюатора 0 дБм, нормализованный к полосе пропускания 1 Гц на частотах, дБм/Гц, не более | |
предварительный усилитель отключен | |
на частотах от 10 МГц до 2,4 ГГц включ. |
-141 |
на частотах св. 2,4 до 4 ГГц включ. |
-137 |
на частотах св. 4 до 5 ГГц включ. |
-134 |
на частотах св. 5 до 6 ГГц включ. |
-126 |
предварительный усилитель включен | |
на частотах от 10 МГц до 2,4 ГГц включ. |
-157 |
на частотах св. 2,4 до 4 ГГц включ. |
-154 |
на частотах св. 4 до 5 ГГц включ. |
-150 |
на частотах св. 5 до 6 ГГц включ. |
-143 |
Пределы допускаемой относительной погрешности измерения мощности от -60 до +20 дБм при температуре (23 ±5) °C, дБ | |
на частотах менее 100 кГц (типовое справочное значение) |
±2,0 |
на частотах от 100 кГц до 4 ГГц включ. |
±1,25 |
на частотах св. 4 ГГц |
±1,5 |
Относительный уровень гармонических искажений 2-го порядка на частоте 50 МГц, дБ, не более |
-56 |
Окончание таблицы 4
1 |
2 |
ШИРОКОПОЛОСНЫЙ ИЗМЕРИТЕЛЬ МОЩНОСТИ | |
Диапазон частот, МГц | |
S332E, MS2712E |
от 10 до 4000 |
S362E, MS2713E, МТ8213Е |
от 10 до 6000 |
Полоса обзора |
от 1 кГц до 100 МГц |
Диапазон измерения уровня мощности, дБм |
от -120 до +26 |
Пределы допускаемой относительной погрешности измерения мощности от -60 до +20 дБм | |
при температуре (23 ±5) °C, дБ | |
на частотах менее 100 кГц (типовое справочное значение) |
±2,0 |
на частотах от 100 кГц до 4 ГГц включ. |
±1,25 |
на частотах св. 4 ГГц |
±1,5 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип высокочастотных входных соединителей |
N(f) |
КСВН входа анализатора спектра (измерителя мощности), не более |
2,0 |
Время непрерывной работы от аккумулятора, час, не менее | |
S331E, S361E |
4,5 |
S332E, S362E |
3,5 |
MS2712E, MS2713E, МТ8213Е |
3,0 |
Габаритные размеры (ширина х высота х толщина), мм |
273x199x91 |
Масса, кг, не более | |
S331E, S361E |
2,71 |
MS2712E, MS2713E |
3,45 |
S332E, S362E,MT8213E |
3,71 |
Рабочие условия применения | |
температура окружающей среды, °C |
от -10 до +55 |
относительная влажность воздуха, %, не более |
95 (без конденсата) |
