Номер по Госреестру СИ: 59002-14
59002-14 Анализатор цепей векторный
(MS 4644A)
Назначение средства измерений:
Анализатор цепей векторный MS 4644A (далее - анализатор) предназначен для измерений комплексных S-параметров коаксиальных многополюсников.
Внешний вид.
Анализатор цепей векторный
Рисунок № 1
Программное обеспечение
Анализатор имеет встроенное программное обеспечение (ПО). Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
AC GUI Main.exe |
V6.1.0.0005 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским или иным способом и на лицевой панели анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Анализатор цепей векторный MS 4644A. Руководство по эксплуатации.
Лист №4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору цепей векторному MS 4644A
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 130-14-02 «Инструкция. Анализатор цепей векторный MS 4644A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в августе 2014 г.
Основные средства поверки:
-
- ваттметр Agilent N 1913A, с преобразователями N8482A и 8497A, регистрационный № 44731-10, диапазон частот от 100 кГц до 50 ГГц, диапазон измерения средней мощности от минус 35 до 20 дБм, пределы допускаемой погрешности измерения мощности ± 7,5 %;
-
- стандарт частоты и времени рубидиевый Ч1-1016, регистрационный № 35376-07, выходные частоты 5 и 10 МГц, относительная погрешность выходной частоты 1,5»10’12;
-
- частотомер электронно- счетный Ч3-66, регистрационный № 9273-85, диапазон измерений частоты от 10 до 37,5<09 Гц; пределы допускаемой относительной погрешности измерения частоты ± 1,5»10’12, при работе с внешним стандартом частоты;
-
- частотомер электронно- счетный вычислительный Ч3-64, регистрационный № 9135-83, диапазон измерений частоты от 0,005 до 1<09 Гц; пределы допускаемой относительной погрешности измерения частоты ± 1,5»10’12, при работе с внешним стандартом частоты;
-
- преобразователь частоты Ч5-13 регистрационный № 3440-73, диапазон частот от 10 до 78,33 ГГц, пределы допускаемой относительной погрешности преобразования частоты ± 1,5<0-12;
-
- комплект мер КСВН и полного сопротивления Э9-155, Э9-156, регистрационный № 8394-81, диапазон частот до 4 ГГц, Э9-155 - КСВН - 1,4, Э9-156 - КСВН - 2,0, погрешность по КСВН не более 1,5%;
-
- набор мер коэффициентов передачи и отражения 85057B, регистрационный № 53567-13, диапазон частот до 50 ГГц, аттенюаторы 20 дБ и 40 дБ, погрешность по коэффициенту передачи не более 0,2 дБ, воздушные линии 50 и 25 Ом.
Изготовитель
Фирма «Anritsu Company», США
490 Jarvis Drive, Morgan Hill, CA 95037, USA: тел./факс 1-888-534-8453, E-mail: salts.esdc@anritsu.com.
Заявитель
Закрытое акционерное общество «ЭлекТрейд-М» (ЗАО «ЭлекТрейд-М»), г. Москва Юридический адрес: Россия, 115404, Москва, 11-я Радиальная, д. 2 офис 20. Почтовый адрес: Россия, 115404, Москва, 11-я Радиальная, д. 2 офис 20. Тел/факс (499) 218-2360.
E-mail: info@eltm.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» («ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на возможности раздельного измерения параметров падающей и отраженной волны сигнала с применением направленных ответвителей. В своём составе анализатор содержит генератор качающейся частоты, двухканальный приёмник с двумя опорными смесителями и блок измерений S-параметров.
Конструктивно анализатор выполнен в виде настольного моноблока. В анализаторе имеется встроенная система самодиагностики.
Внешний вид анализатора с указанием мест нанесения знака утверждения типа и пломбирования представлен на рисунках 1 и 2.
место нанесения
знака утвержде
ния типа
AnrlTdl
Д> i йг1
Рисунок 1 - Внешний вид лицевой панели анализатора

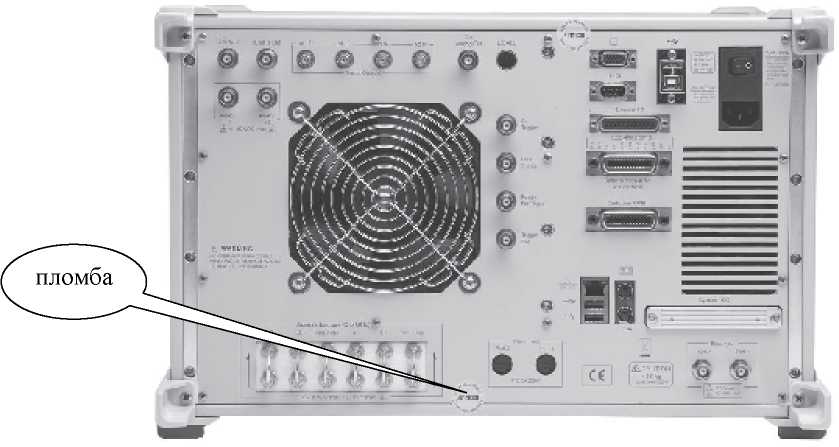

Рисунок 2 - Внешний вид задней панели анализатора
Рабочие условия применения соответствуют установленным для приборов группы 2 ГОСТ 22261-94 с пределом рабочих температур окружающей среды от 10 до 35 оС.
Комплект поставки включает:
-
- анализатор цепей векторный MS 4644A - 1шт.;
-
- модуль электронной калибровки Anritsu AutoCal mod.
№ 36585 K-2F ser. № 126003 - 1шт.
-
- измерительные кабели - 2 шт.;
-
- сетевой кабель питания - 1 шт.;
-
- программное обеспечение на CD-R - 1 шт.;
-
- руководство по эксплуатации - 1шт.;
-
- методика поверки - 1 шт.
анализатора приведены в
таблицах 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон частот, ГГц |
от 0,01 до 40,0 |
Пределы допускаемой относительной погрешности установки частоты |
± 540"7 |
Пределы допускаемой погрешности установки выходной мощности в диапазоне от минус 20 до 10 дБм, дБ |
± 1,5 |
Пределы допускаемой погрешности измерений КСВН, % |
± 5 |
Пределы допускаемой погрешности измерений ослабления в диапазоне от 0 до 40 дБ, дБ |
± 0,45 |
Габаритные размеры (длина х ширина х высота), мм, не более |
595 х 460 х 290 |
Масса, кг, не более |
28 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С |
от 15 до 25 |
- относительная влажность воздуха, % |
до 80 |
