Номер по Госреестру СИ: 43981-11

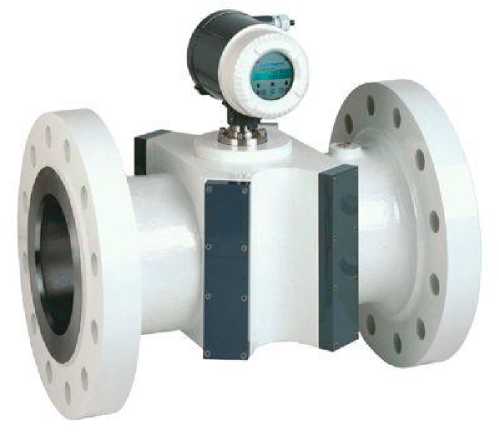

43981-11 Счетчики газа ультразвуковые
(FLOWSIC 600)
Назначение средства измерений:
Счетчики газа ультразвуковые FLOWSIC 600 (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода газа при рабочих и стандартных условиях, массового расхода различных неагрессивных и агрессивных газов, в том числе природного и нефтяного газов.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.08.2026
Номер записи - 132371
ID в реестре СИ - 354771
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Quatro, FLOWSICK600, FLOWSICK 600, Flowsic600-2GS40X2 FL-600, FLOWSIC600, FLOWSIC FL600-2X5D02PN00400045.0V32N-S8-3DC6N1N, FLOWSIC FL600-2P3D06PN00160147.0V32N, FLOWSIC FL600-2P3D06GS00160147.0V12N-18-4DC1N1N, FLOWSIC 600 Quatro, FLOWSIC 600, FL600-4X4D03, FL600 - 4P - 20 inch - ATEX IIA T4 - S82, DN400, DN300/16, DN300, DN100, DN 300, -, "FLOWSIC 600",
Производитель
Изготовитель - Фирма "SICK AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 397
Выдано извещений - 11
Кол-во периодических поверок - 376
Кол-во средств измерений - 42
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1495 дн.
Приказы РСТ, где упоминается данный тип СИ
№1169 от 2016.08.22 О внесении изменений в описание типа, переоформлении и продлении свидетельства об утверждении типа средства измерений № 43621 "Счетчики газа ультразвуковые FLOWSIC 600"
№4587 от 2011.08.21 Об утверждении типов средств измерений (Регистрационный номер с Гос. реестре СИ 47542-47549-11, 43981-11)
№2170 от 2017.10.13 О внесении изменений в описание типа на установки измерительные "ОЗНА-МАССОМЕР"
№1788 от 2018.08.22 О переоформлении свидетельства об утверждении типа средства измерений № 46257 "Установки измерительные "ОЗНА-МАССОМЕР" и внесении изменений в описание типа
№44 от 2020.01.22 О внесении изменений в описание типа СИ Установки измерителной групповой автоматизированной "АГЗУ-120М-4,0"
№2219 от 2020.12.23 О внесении изменений в описание типа на Установки измерительные групповые автоматизированные "АГЗУ-УТС"
№2217 от 2020.12.23 О внесении изменений в описание типа на Установки измерительные групповые автоматизированные "АГЗУ-120М-4,0"
№2378 от 2020.12.31 О внесении изменений в описание типа на установки измерительные "БАРС"
№1670 от 2021.08.06 О внесении изменений в сведения в части продления сроков действия средств измерений
№2837 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)
№2864 от 2021.12.14 О внесении изменений в сведения об утвержденных типах средств измерений 58077-14, 59157-14, 61118-15, 61379-15, 65410-16, 69415-17, 72469-18, 72632-18, 73375-18,79812-20
№3006 от 2021.12.24 ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ, влияющих на МХ, 34745-12 (1)
№98 от 2022.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№652 от 2022.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1739 от 2022.07.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2543 от 2022.10.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№3151 от 2022.12.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№135 от 2024.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№833 от 2024.03.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
Наличие аналогов СИ: Счетчики газа ультразвуковые (FLOWSIC 600)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
43981-11 Счетчики газа ультразвуковые (FLOWSIC 600) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
56432-14 Расходомеры-счётчики газа ультразвуковые (Turbo Flow UFG) Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН») (РОССИЯ Ростовская обл., Мясниковский р-он, с. Чалтырь) |
43981-11 Счетчики газа ультразвуковые (FLOWSIC 600) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
60932-15 Счетчики газа (КТМ100 РУС) ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.) |
43981-11 Счетчики газа ультразвуковые (FLOWSIC 600) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
75380-19 Системы автоматизированные измерительные (ТЕСТ-9110-XXX-NNN-KKKKK-VVVV) ООО "VXI-Системы" (РОССИЯ г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1) |
43981-11 Счетчики газа ультразвуковые (FLOWSIC 600) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
85350-22 Расходомеры-счетчики (ВС-12 ППД) Общество с ограниченной ответственностью "ЕН Автоматизация" (ООО "ЕН Автоматизация") (РОССИЯ г. Москва) |
43981-11 Счетчики газа ультразвуковые (FLOWSIC 600) Фирма "SICK MAIHAK GmbH" (ГЕРМАНИЯ ) |
75566-19 Счетчики газа ультразвуковые (КТМ700 РУС) Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ пгт Волжский, Самарская обл.) |
Все средства измерений Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология»)
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16819-02 01.04.2007 |
Измерители скорости газа, Flowsick 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
16820-03 01.12.2008 |
Газоанализаторы, GM 31 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
22599-02 01.04.2007 |
Газоанализаторы, GM 901 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
22600-02 01.04.2007 |
Газоанализаторы, GM 35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
22601-02 01.04.2007 |
Системы газоаналитические, MCS 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
22601-14 28.08.2019 |
Системы газоаналитические, MCS 100 Е мод. MCS 100 E HW, MCS 100 E PD, MCS 100 E CD Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
22602-02 01.04.2007 |
Системы газоаналитические, MCI 900 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
22603-02 01.04.2007 |
Анализаторы пыли, FW 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
22604-02 01.04.2007 |
Анализаторы пыли, OMD 41 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
22605-02 01.04.2007 |
Системы газоаналитические модульные, S 700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
25651-03 01.10.2008 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
25651-10 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
28501-05 |
Система газоаналитическая, АСКВ Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
36104-16 12.05.2021 |
Газоанализаторы, SIDOR Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
36105-14 28.08.2019 |
Анализаторы общего органического углерода, TOCOR 700 мод. TOCOR 700 TH, TOCOR 700 UV Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36575-07 |
Анализаторы пыли, FWE 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
38950-08 01.11.2013 |
Системы измерения массы и габаритных размеров, APACHE ppc Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
43980-10 01.04.2025 |
Расходомеры газа ультразвуковые, FLOWSIC 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
43981-11 22.08.2026 |
Счетчики газа ультразвуковые, FLOWSIC 600 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
45539-10 28.07.2026 |
Газоанализаторы, GM 32 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
45955-10 28.07.2021 |
Анализаторы пыли, DUSTHUNTER мод. T50, T100, T200, SF100, SP100, SB50, SB100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
46284-10 28.07.2021 |
Газоанализаторы, GMS800 (мод. GMS810, GMS811, GMS815P, GMS820P, GMS830, GMS831) Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
46406-11 01.03.2016 |
Системы определения массы и габаритных размеров, APACHE Conveyor APA185 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
57730-14 25.06.2019 |
Системы отбора пыли, Gravimat SHC 500 мод. 501 и 502 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
57777-14 02.07.2019 |
Счетчики газа ультразвуковые, FLOWSIC500 CIS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
59296-14 14.10.2024 |
Счетчики газа ультразвуковые, FLOWSIC300 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
61318-15 11.08.2026 |
Газоанализаторы, GM700, GMЕ700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
61791-15 02.10.2020 |
Контроллеры-вычислители расхода газа, FLOW-X Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
62182-15 03.11.2021 |
Газоанализаторы кислорода, ZIRKOR 302 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
63294-16 01.03.2021 |
Комплексы для измерений габаритных размеров и объема, VMS, DWS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
65334-16 06.10.2026 |
Газоанализаторы, GM35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
66002-16 16.12.2026 |
Системы газоаналитические модульные, S700 мод. S710, S711, S715, S720 Eх и S721 Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
67286-17 14.04.2027 |
Анализаторы кислорода, TRANSIC111LP, TRANSIC151LP Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
71392-18 01.06.2024 |
Анализаторы пыли, FW мод. FW101-Ex, FWE200DH, FW300-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
71779-18 09.07.2024 |
Анализаторы фотометрические, MCS300P Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
73357-18 04.12.2024 |
Расходомеры ультразвуковые, DOSIC, FFU Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года - для мод. FFU; 4 года - для мод. DOSIC |
73309-18 04.12.2024 |
Датчики давления, PBS, PHT, PBSH, PFT, PBT Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
76063-19 12.09.2024 |
Газоанализаторы тоннельные, VICOTEC320 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
76581-19 18.11.2024 |
Измерители скорости воздушного потока ультразвуковые, FLOWSIC 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
76825-19 10.12.2024 |
Комплексы газоаналитические, MCS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
77558-20 19.02.2025 |
Счетчики газа ультразвуковые, FLOWSIC500 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
78076-20 22.04.2025 |
Системы измерительные контура, скорости и объемного расхода насыпного продукта, Bulkscan Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
78993-20 |
Анализатор фотометрический, MCS300P-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
82469-21 28.07.2026 |
Газоанализаторы, GMS800 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Счетчики газа ультразвуковые (КТМ700 РУС)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 24 | 2 | 0 | 24 | 1 | 24 | 0 | 24 | ||
ООО "НМОП" (RA.RU.311359) | 4 | 3 | 0 | 4 | 0 | 1 | 0 | 1 | ||
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "АСУ-ИНЖИНИРИНГ" (RA.RU.312805) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 18 | 3 | 0 | 18 | 5 | 15 | 0 | 15 | |
ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 21 | 19 | 2 | 0 | 21 | 19 | 2 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 14 | 1 | 0 | 14 | 0 | 14 | 0 | 14 | ||
ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 25 | 1 | 24 | 0 | 7 | 1 | 6 | ||
ЗАО "ЭнергоСтрой" (RA.RU.311997) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ООО "ГАЗПРОМ ПХГ" (RA.RU.311196) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
АО «Мессояханефтегаз» (RA.RU.312942) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
ООО "ПРИБОРАВТОМАТИКА" (1780) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
ООО "НПП КУЙБЫШЕВТЕЛЕКОМ - МЕТРОЛОГИЯ" (RA.RU.312775) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО НПП "ГКС" (RA.RU.312000) | 113 | 91 | 0 | 113 | 0 | 113 | 0 | 113 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
ООО "БАКС-СЕРВИС" (RA.RU.312365) | 8 | 1 | 7 | 0 | 7 | 0 | 7 | |||
ООО "ГАЗПРОМ ТРАНСГАЗ ТОМСК" (RA.RU.310626) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 37 | 7 | 0 | 37 | 0 | 25 | 0 | 25 | |
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ООО "ГАЗПРОМ ДОБЫЧА НАДЫМ" (РОСС RU.0001.310423) | 10 | 0 | 10 | 0 | 0 | 0 | 0 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ГАЗПРОМ ТРАНСГАЗ САМАРА" (RA.RU.310662) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
ООО "ЭРИС" (RA.RU.310699) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ГАЗПРОМ ТРАНСГАЗ УФА" (RA.RU.311299) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "ГАЗПРОМ ТРАНСГАЗ МОСКВА" (RA.RU.311721) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ГАЗПРОМ ТРАНСГАЗ ЕКАТЕРИНБУРГ" (RA.RU.312826) | 14 | 0 | 14 | 5 | 14 | 0 | 14 | |||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "ГАЗПРОМ ДОБЫЧА ШЕЛЬФ ЮЖНО-САХАЛИНСК" (RA.RU.311247) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Счетчики газа ультразвуковые (КТМ700 РУС)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
21661 | 13304 |
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 13304 |
ФБУ Пермский ЦСМ Пермский край |
10528 | 13304 |
ФБУ Крымский ЦСМ Республика Крым |
6067 | 13304 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
20970 | 13304 |
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
Встроенное программное обеспечение (ПО) счетчиков используется для измерения объемного расхода и объема газа в рабочих условиях, в том числе природного и свободного нефтяного и факельного, передачи результатов измерения, настройки, самодиагностики расходомеров и архивирования измеренных данных. При настройке и калибровке на заводе прошивается ПО.
Защита ПО счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО счетчиков исключается наличием в расходомерах переключателя параметров от записи (Рисунок 1) и наличием функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

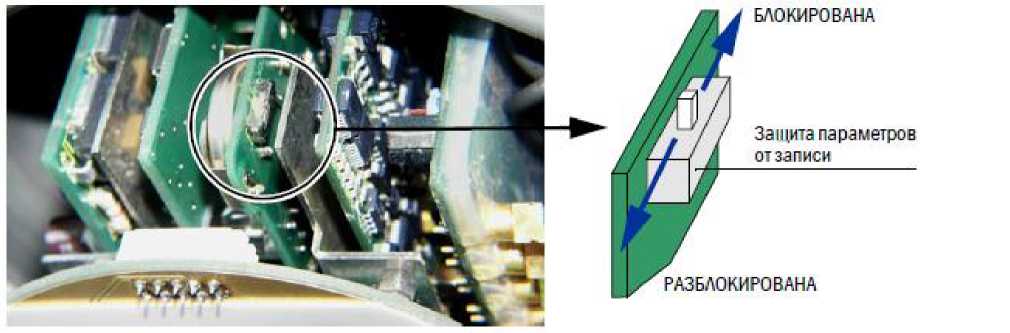

БЛОКИРОВАНА
РАЗБЛОКИРОВАНА
Защита параметров от записи
Рисунок 1 - Переключатель защиты параметров от записи
Идентификационные данные встроенного программного обеспечения счетчиков ультразвуковых приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FLOWSIC600 |
Номер версии (идентификационный номер) ПО, не ниже |
3.4.06 |
Цифровой идентификатор ПО |
0x5EA5 |
Примечания
|
Доступ к счетчику может осуществляться с помощью конфигурационного программного обеспечения MEPAFLOW 600 СВМ, которое состоит из набора программ редактирования. MEPAFLOW 600 СВМ предназначено для конфигурирования, параметризации и диагностики счетчика. Содержит процедурные модули, предназначенные для проведения проверки технического состояния счетчика и его поверки, такие как CBM (модуль автоматического сбора и обработки диагностических данных счетчика), калькулятор скорости звука в среде и другие модули.
Набор программ MEPAFLOW 600 СВМ защищен многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных пользователь может вводить или изменять. При изменении конфигурации счетчика, настройки системы защиты, в том числе уровни доступа пользователей, задают вход по паролю через пользовательские интерфейсы.
1 | |
= |
е two'» «и МЫ ЗГЫО4 |
S |
м*Т» ЬГЛ >*МЛ«И *'• " >*■«•• «вс»* |
Рисунок 2 - Внешний вид счетчика (в стандартной модификации).

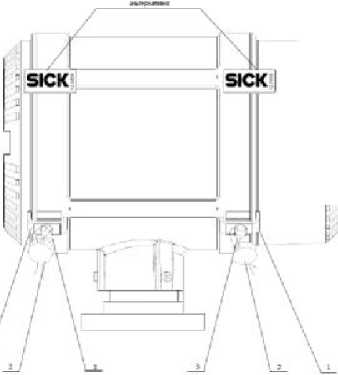

Схема и внешний вид пломбировки представлен на рисунке 3
Рисунок 3 - Схема пломбирования счетчиков газа ультразвуковых FLOWSIC 600
Знак утверждения типа
Знак утверждения типаНаносят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, и на шильдик прибора методом аппликации.
■■■■
Д ^I^B Ш SICK Engineering GmbH Bw BergenerRing27
Wv В В Ж D-01458 Ottendorf-Okrilla
С
Part No. C 91 Serial No. CZ 02 Year С оз
00
С C 0044
Место для знака утверждения типа
’ amb
Tgas class
MPE
<043 (203 sT^ s SE>2Tj
(Qfi3C23«T„
М2, E2, IP66/IP67
C~i9~)
/Г"\ II1/2G Ex de ib [ia] 02) T4 \Cy TUV 01ATEX 1766 X
Haupt-siegel
p.
Q._
Q,
Q™«
cp
Check Display
(SD 253
053 '2S3
(083 (23
C103 (263
ID: 7 SIC00 i 02 ]
U„=12... 24VDC U„-253V, P = 2,6W U, = 16V, I, = 200mA
Read Operation instructions before installation
Рисунок 4 - Знак утверждения типа и место нанесения знака утверждения типа на шильдике устройства.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Счетчики газа ультразвуковые FLOWSIC 600. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым FLOWSIC 600
техническая документация фирмы «SICK AG», Германия.
Поверка
ПоверкаОсуществляется по документу МП 43981-11 «Инструкция. ГСИ. Счетчики газа
ультразвуковые FLOWSIC 600. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 05 апреля 2010 г.
Основных средства поверки:
-
- частотомер Ч3-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ;
-
- термометр сопротивления типа ТСП, пределы измерений от минус 20 °C до 70 °C, предел допускаемой погрешности 0,1%;
-
- образцовый манометр МО с верхним пределом измерений 25 МПа, класс точности 0,16 по ГОСТ 6521;
-
- поверочная расходоизмерительная установка, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисклю-ченной систематической погрешности не превышающей 0,1%).
Допускается применение других средств измерений, обеспечивающих определение и контроль метрологических характеристик поверяемого счетчика с требуемой точностью.
Изготовитель
Фирма «SICK AG», Германия
Адрес Erwin-Sick-Str. 1, 79183, Waldkirch
Germany
Tel.: +49 7681 202-0
Fax: +49 7681 202-3863
Mail: info.moscow@sick.de
www.sick.com
Испытательный центр
ФГУП «ВНИИР»
Россия, 420088, г. Казань, ул. 2-ая Азинская, 7 «а»
Телефон: (843) 272-70-62
e-mail: vniirpr@bk.ru
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
В зависимости от модели, для более точного определения объема и расхода газа в счетчике может быть установлено до восьми пар ультразвуковых приемопередатчиков, которые передают сигнал без его отражения от внутренней стенки корпуса счетчика. Пары приемопередатчиков стандартно располагаются в одной плоскости параллельно друг другу; в специальных исполнениях - в двух пересекающихся плоскостях.
Конструктивно стандартная модификация счетчика состоит из корпуса, с установленными в нем ультразвуковыми приемопередатчиками, и одного электронного блока (SPU), который закреплен с наружной стороны корпуса. Электронный блок может разворачиваться вокруг своей оси на угол до 330 градусов. Электронный блок может быть оснащен встроенным вычислителем расхода. В состав электронного блока входит жидкокристаллический дисплей, на котором могут отображаться результаты измерений и сообщения системы самодиагностики; результаты вычислений, данные архива, показания внешних датчиков - в модификации со встроенным вычислителем.
Модификация FLOWSIC 600 Quatro - в один стандартный корпус встроено два идентичных независимых счетчика, каждый из которых оснащен четырьмя парами приемопередатчиков и электронным блоком. Данная система позволяет осуществлять полное дублирование результатов измерений одним прибором.
Модификация FLOWSIC 600 2plex - в один стандартный корпус встроено два независимых счетчика, один из которых оснащен четырьмя парами приемопередатчиков и электронным блоком - измерительный счетчик, другой - одной парой приемопередатчиков и электронным блоком - контрольный счетчик. Данная система позволяет осуществлять контроль состояния измеряемой среды для дополнительного контроля показаний измерительного счетчика. Так же, система реализует принцип «CBM - Condition Base Maintenance (обслуживание по текущему состоянию)».
Модификация счетчика со встроенным в электронный блок вычислителем расхода дополнительно обеспечивает вычисление объемного расхода и объема газа при стандартных условиях, массового расхода и массы газа. Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по специальным методикам, утвержденным и аттестованным в установленном порядке.
Стандартно реализованы следующие методики вычисления теплофизических свойств газов:
-для природного газа, согласно ГОСТ 30319.(0-3)-96 «Газ природный. Методы расчета физических свойств»
-для сухих и влажных многокомпонентных газовых смесей переменных составов, характерных для нефтяного газа, в газовой фазе и во флюидной области согласно методике ГСССД МР 113-03 «определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263.. .500К при давлениях до 15Мпа»
Вычислитель так же обеспечивает:
-
- формирование и хранение энергонезависимых архивов событий, измеренных и вычисленных значений (состав и глубина архивов гибко настраиваемые);
-
- сигнализацию отказов и превышения установленных пределов измерений подключенных внешних датчиков;
-
- передачу информации по имеющимся интерфейсам связи, в том числе с
выводом на принтер;
-
- периодическое введение и регистрацию значений условно-постоянных величин;
-
- защиту от несанкционированного доступа к параметризации и архивам.
Все изменения конфигурируемых параметров или архивов автоматически протоколируются.
Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа). Длина прямого участка трубопровода перед счетчиком должна составлять не менее 10 DN, после - не менее 3DN. При применении струевыпрямителей длина прямых участков перед счетчиком может быть сокращена до 5DN, длина выходного участка составляет не менее 3DN.
В счетчиках предусмотрена автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин. Предусмотрена возможность осуществлять замену пары приемопередатчиков и блоков электроники без дополнительной поверки.
В счетчиках предусмотрена возможность измерения расхода газа как в прямом, так и в обратном направлениях (в реверсивном режиме).
В счетчиках предусмотрен широкий набор устройств ввода/вывода:
-
- аналоговый выход - активный/пассивный, оптически изолированный 4-20 мА; максимальная нагрузка 250 Ом;
-
- цифровые выходы - пассивные, оптически изолированные типа открытый коллектор или NAMUR;
-
- один или два интерфейса RS-485 (в зависимости от модификации);
-
- протокол шины - Modbus ASCII/ RTU, HART;
-
- Ethernet TCP/IP (через дополнительный модуль)
-
- для модификаций со встроенным в электронный блок вычислителем расхода, предусмотрен ввод в автоматическом режиме значений с датчиков температуры и давления - по протоколу HART; с других датчиков параметров газа (хроматограф, плотномер и т.д.) - по протоколу Modbus.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Счетчик газа ультразвуковой FLOWSIC 600
Руководство по эксплуатации
Методика поверки
Программное обеспечение MEPAFLOW600 CBM
Комплект заводской документации Дополнительно в комплект могут входить:
- комплект запасных частей
-
- устройство для замены приемопередатчиков под давлением
-
- ответные фланцы, прокладки, крепеж
-
- прямые участки трубопровода, струевыпрямитель
-
- кабель для передачи сигнала, барьер искробезопасности
-
- комплект МЕРА
-
- блок питания
Таблица 2 -
Диапазон измерений расхода газа1-1, м3/ч |
от 6 до 130000 |
Диапазон температур измеряемого газа, °С |
от минус 194 до плюс 280 |
Диапазон давлений измеряемого газа2), МПа |
от атмосферного до 45 |
Диапазон значений скоростей потока измеряемого газа, м/с |
от 0 до 65 |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, для комбинации пар приемопередатчиков расположенных в одной плоскости: - при 1 паре ультразвуковых приемопередатчиков, % Qmin £ Q < Qt |
±3,0 ±2,0 |
Qt £Q£Qmax - при 2 парах ультразвуковых приемопередатчиков, % Qmin £ Q < Qt Qt £Q£Qmax | |
±2,0 ±1,0 |
- при 4 парах ультразвуковых приемопередатчиков, % Qmin £Q<Qt Qt £Q£Qmax - при 4 парах ультразвуковых приемопередатчиков, после калибровки и поверки на поверочной установке, % Qmin £Q<Qt Qt £ Q £ Qmax |
±1,0 ±0,5 ±1,0 ±0,3 |
Пределы допускаемой относительной погрешности счетчика при вычислении массового расхода, объемного расхода и объема газа, приведенных к стандартным условиям, 3) % |
±0,01 |
Пределы допускаемой относительной погрешности измерения времени, % |
±0,01 |
Напряжение питания постоянного тока, В |
от 12 до 28,8 |
Потребляемая мощность, не более, Вт |
1 |
Диапазон температур окружающей среды2), °С |
от минус 40 до плюс 60 |
Максимальная относительная влажность окружающей среды, % |
95 |
Атмосферное давление, кПа |
от 84 до 106,7 |
Габаритные размеры (в зависимости от типоразмера и типа марки стали корпуса) длина, мм высота, мм ширина (диаметр фланца), мм |
от 150 до 2800 от 335 до 1785 от 150 до 1785 |
Масса, кг |
от 10 до 12100 |
Средний срок службы, лет, не менее |
10 |
Параметры взрывозащиты, соответствуют стандартам: ATEX ГОСТ Р |
1/2G EEx de ib [ia] IIC T4 1Exdeib[ia]IICT4 X или 1Exde[ia]IICT4 X |
Условный проход2), DN |
от 50 до 1400 |
Степень защиты от проникновения пыли, влаги и твердых тел по ГОСТ 14254-96 |
IP67 |
Примечания
|
