Номер по Госреестру СИ: 62182-15
62182-15 Газоанализаторы кислорода
(ZIRKOR 302)
Назначение средства измерений:
Газоанализаторы кислорода ZIRKOR 302 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения содержания кислорода в отходящих газах при сжигании различных видов топлива.

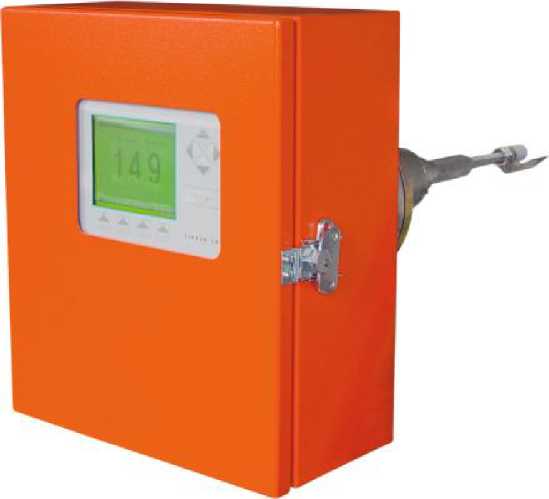

Внешний вид.
Газоанализаторы кислорода
Рисунок № 1
Программное обеспечение
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
5V00 |
Номер версии (идентификационный номер) ПО |
Не ниже 29.11.2005 |
Цифровой идентификатор ПО |
Недоступно |
Другие идентификационные данные (если имеются) |
Отсутствуют |
Программное обеспечение анализаторов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита ПО в соответствие с Р 50.2.077-2014 года соответствует уровню "высокий".
Знак утверждения типа
Знак утверждения типананосится на корпус газоанализаторов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам кислорода ZIRKOR 302
ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Техническая документация фирмы-изготовителя «SICK AG», Германия.
Изготовитель
Фирма «SICK AG», Германия
Адрес: Nimburger Str., 11, 79276 Reute, Germany
Тел.: (+49) 7641 469-0, факс (+49) 7641 469-1149
Адрес в Интернет: www.sick.de
Заявитель
Представительство акционерного общества «ЗИК АГ» (Германия) г. Москва Юрид. адрес: 117218, г. Москва, ул. Новочеремушкинская, д. 17
Тел.: (495) 221-51-35, факс: 7 (495) 775-05-36
Адрес в Интернет: www.sick.com, e-mail: info.moscow@sick.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66 E-mail: office@vniims.ru, www.vniims.ru
Газоанализаторы кислорода ZIRKOR 302 представляют собой одноканальные стационарные автоматические приборы непрерывного действия.
Принцип действия анализаторов кислорода основан на электрохимическом определении кислорода, в качестве детекторов в анализаторах использованы сенсоры из оксида циркония с платиновыми электродами, принцип действия которых основан на уравнении Нернста. В измерительной ячейке возникает напряжение, пропорциональное концентрации кислорода в дымовых газах.
Газоанализаторы кислорода ZIRKOR 302 имеют две модификации - ZIRKOR 302 Р со встроенным насосом для отбора пробы газа и ZIRKOR 302 Е с эжектором, работающим с внешним источником подачи сжатого воздуха. Газоанализатор состоит из электронного блока индикации и управления, соединенного с измерительным зондом. В электронном блоке обеспечивается постоянство расхода анализируемой пробы, автоматическая диагностика, управление температурой нагрева измерительной ячейки, температурная компенсация, режим автоматической калибровки. Автоматическую градуировку по атмосферному воздуху (объемная доля кислорода 20,96 %) возможно проводить через заданные интервалы времени, предусмотрена возможность проведения ручной градуировки по поверочным смесям. На передней панели измерительного блока находится цифровой дисплей с многофункциональными клавишами, позволяющими выводить на дисплей измерительную информацию и проводить настройку и диагностику работы прибора через удобную систему меню.
Газоанализатор ZIRKOR 302 монтируют на фланце непосредственно к стенке газохода. Анализатор разработан в соответствии с действующими в ЕС стандартами безопасности и не создает потенциальной угрозы возгорания в измеряемом газе.
Результаты измерений представляются в виде протоколов в стандартном исполнении прибора - с использованием CAN шины или интерфейса RS422 (или, как опции - с использованием PROFIBUS DP, Modbus RTU, Ethernet, Interbus S). Сервисный интерфейс RS232 используется обслуживающим персоналом для настройки и диагностики прибора.
Газоанализатор ZIRKOR 302 в стандартном исполнении имеет аналоговый выход 0/4...20 мА. Для одновременной связи через CAN шину с несколькими измерительными модулями (не более 3 газоанализаторов) дополнительно можно использовать дистанционный блок обработки данных, располагаемый на расстоянии до 1200 м от мест измерения.
Измерительные зонды могут быть стандартной длины 500, 1000 или 1400 мм, их изготавливают из различных материалов в зависимости от диапазона температур анализируемой газовой среды и, по желанию заказчика, комплектуют дополнительными приспособлениями (в т.ч. дефлекторы, фильтры, нагреватели зонда и фильтра и пр.) с учетом условий по запыленности, влажности и составу дымовых газов. По специальному заказу возможна поставка зондов длиной от 2 до 3 метров.
Рисунок 1 - Общий вид газоанализаторов кислорода
ZIRKOR 302
Газоанализаторы кислорода ZIRKOR 302 Комплект ЗИП.
Руководство по эксплуатации. Методика поверки.
Диапазон измерений и пределы допускаемых значений основной погрешности газоанализаторов приведены в таблице 2.
Таблица 2
Анализируемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли |
Пределы допускаемых значений основной абсолютной погрешности |
о2 |
от 0 до 25 % |
от 1 до 25 % |
± 0,2 % |
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 0С в долях пределов допускаемой основной погрешности, не более |
0,3 |
Время установления показаний T0,9, с, не более (при длине зонда 1 м) |
20 |
Время прогрева и выхода на рабочий режим, ч, не более |
2 |
Потребляемая мощность, Вт, не более |
250 |
Габаритные размеры блока индикации и управления, мм, не более |
395х330х300 |
Масса газоанализаторов, кг, не более (при длине зонда 1 м) Масса зонда, не более |
27 |
- при длине 0,5 м |
4 |
- при длине 1 м |
6 |
Условия эксплуатации:
о/~1 - температура окружающей среды, С |
от минус 20 до плюс 55 |
- относительная влажность, % |
до 96 (без конденсации влаги) |
- напряжение питания, В |
(220+22-зз) В с частотой (50 ± 1) Гц |
- температура анализируемой газовой среды |
до 700 °С - стандартный измерительный зонд из нержавеющей стали; до 950 °С - измерительный зонд из инконеля; до 1400 °С - измерительный зонд из металлокерамики; до 1600 °С - специальные измерительные зонды; |
