Номер по Госреестру СИ: 73357-18
73357-18 Расходомеры ультразвуковые
(DOSIC, FFU)
Назначение средства измерений:
Расходомеры ультразвуковые DOSIC, FFU (далее - расходомеры) предназначены для измерения объемного расхода (объема) однородных жидкостей.
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве и передачи измерительной информации во внешние устройства.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 - 2.
Таблица 1 - Идентификационные данные ПО расходомеров модели DOSIC
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
Software DOSIC |
Номер версии ПО, не ниже |
1.08 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Таблица 2 - Идентификационные данные ПО расходомеров модели FFU
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
Software FFU |
Номер версии ПО, не ниже |
127/013 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус расходомера любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым DOSIC, FFU
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым DOSIC, FFUПриказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы «SICK AG»
Поверка
Поверкаосуществляется по документу МЦКЛ.0252.МП «Расходомеры ультразвуковые DOSIC, FFU. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 14.08.2018 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по приказу Росстандарта от 07.02.2018 г. № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых расходомеров с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
Изготовитель
Фирма «SICK AG», ГерманияАдрес: Erwin-Sick-Str. 1, 79183 Waldkirch
Телефон/факс: +49 (0)7681 202-0
Web-сайт: http://www.sick.com
Заявитель
Общество с ограниченной ответственностью «ЗИК» (ООО «ЗИК»)
ИНН 7705628580
Адрес: 117342, г. Москва, улица Бутлерова, д. 17, эт. 18 к. 2-4,6
Телефон/факс: +7 (495) 283-0991-107
E-mail: info@sick.ru
Web-сайт: http://www.sick.com
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон/факс: +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Web-сайт: http://www.kip-mce.ru
Принцип работы расходомеров основан на измерении разницы ультразвуковых сигналов, выпущенных двумя ультразвуковыми преобразователями, по потоку жидкости и против него. Разницу этих сигналов вычислитель пересчитывает в скорость потока, далее в объемный расход (объем) прошедшей жидкости.
Конструкция расходомеров состоит из:
-
- проточной части;
-
- пары ультразвуковых преобразователей;
-
- вычислителя с индикационным устройством.
Расходомеры выпускаются в следующих исполнениях:
-
- модель DOSIC - принцип измерения разницы ультразвуковых сигналов -времяимпульсный, основанный на непосредственном измерении разности времени прохождения коротких импульсов по потоку и против него. Материал, из которого изготовлены расходомеры этой модели - нержавеющая сталь с полировкой, датчики подходят для гигиенических применений. Степень защиты по ГОСТ 14254-2015 IP67/69.
-
- модель FFU - принцип измерения разницы ультразвуковых сигналов - фазовый, основанный на измерении разницы фазовых сдвигов ультразвуковых сигналов, направленных по потоку и против него. Материал, из которого изготовлены расходомеры этой модели -пластик. Степень защиты по ГОСТ 14254-2015 IP67.
Расходомеры оснащены цифровыми и аналоговыми выходными сигналами для связи с внешними системами.
Общий вид расходомеров и схема пломбировки от несанкционированного доступа,
представлены на рисунках
1 - 2.

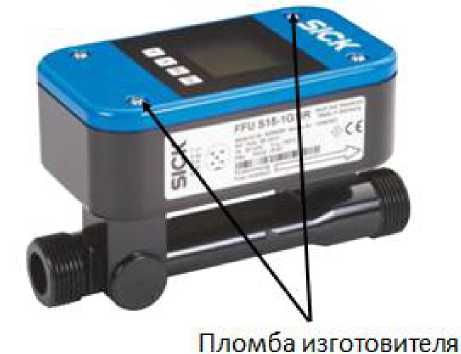

Рисунок 1 - Общий вид и схема пломбировки Рисунок 2 - Общий вид и схема пломбировки расходомеров модели DOSIC расходомеров модели FFU
Таблица 5 - Комплектность расходомеров
Наименование |
Количество |
Расходомер ультразвуковой* |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Методика поверки |
1 экз. на партию |
Комплект монтажных частей и принадлежностей* |
1 шт. |
*- модель и исполнение расходомера и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. |
Таблица 3 - Метрологические характеристики расходомеров
Наименование характеристики |
Значение | |||
Диаметр условного прохода, мм:
|
10 |
15 15 |
20 |
25 25 |
Минимальный расход Qmin, м3/ч (л/мин):
|
0,018 (0,3) |
0,06 (1) 0,054 (0,9) |
0,21 (3,5) |
0,24 (4) 0,3 (5) |
Максимальный расход Qmax, м3/ч (л/мин):
|
0,96 (16) |
4,8 (80) 1,68 (28) |
2,76 (46) |
15 (250) 11,1 (185) |
Пределы допускаемой основной относительной погрешности измерений объемного расхода (объема) для, %:
|
±1 ±2 | |||
Пределы относительной погрешности измерений объемного расхода (объема) в рабочих условиях, %:
|
±3 ±5 | |||
Нормальные условия измерений:
|
вода от +24 до +28 от 0,20 до 0,30 вода от +19 до +21 от +20 до +25 |
Продолжение таблицы 3
Диапазон температуры измеряемой среды, °С
|
от 0 до +95* от 0 до +80 |
Максимальное рабочее давление в трубопроводе, МПа
|
1,6 |
1,6 1,0 | |
Аналоговые выходные сигналы, мА
|
от 4 до 20 от 4 до 20, от 0 до 20 |
Цифровые выходные сигналы
|
2 NPN/PNP 1 или 2 NPN/PNP |
Измеряема среда |
электропроводящие и непроводящие жидкости |
* - указаны предельные значения диапазона, конкретный диапазон указан в эксплуатационном документе |
Таблица 4 - Основные технические характеристики расходомеров
Наименование характеристики |
Значение | |||
Диаметр условного прохода, мм: | ||||
- модели DOSIC |
- |
15 |
- |
25 |
- модели FFU |
10 |
15 |
20 |
25 |
Параметры электрического питания, напряжение постоянного тока, В: | ||||
- модели DOSIC |
от 12 до 30 | |||
- модели FFU |
от 18 до 30 | |||
Габаритные размеры расходомеров длинна х ширина х высота, мм, не более: - модели DOSIC |
186х54х170 |
196х67х188 | ||
- модели FFU |
149х84х89 |
149х84х89 |
162х84х103 |
170х84х103 |
Масса расходомеров, кг, не более: - модели DOSIC |
2 |
3 | ||
- модели FFU |
0,34 |
0,35 |
0,42 |
0,46 |
Рабочие условия эксплуатации:
| ||||
°С |
от 0 до +60 | |||
- относительная влажность воздуха при температуре до 31 °С, %, не более |
80 | |||
- атмосферное давление, кПа |
101 | |||
- модели FFU: | ||||
- диапазон температуры окружающей | ||||
среды, °С |
от 0 до +60 | |||
- относительная влажность воздуха при температуре до 31 °С, %, не более |
80 | |||
- атмосферное давление, кПа |
101 |
Продолжение таблицы 4
Диапазон температур хранения, °С:
|
от -40 до +80 от 0 до +70 |
Средний срок службы, лет: | |
- модели DOSIC |
15 |
- модели FFU |
12 |
Средняя наработка на отказ, ч, не менее: | |
- модели DOSIC |
80000 |
- модели FFU |
50000 |
* - указаны предельные значения диапазона, конкретный диапазон указан в эксплуатационном | |
документе |
