Регистрационный № 34745-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные «ОЗНА-МАССОМЕР»

Установки измерительные «ОЗНА-МАССОМЕР» (далее - установки) предназначены для прямых и косвенных измерений массы и массового расхода скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды, массы нетто нефти и объема попутного нефтяного газа, извлекаемых из недр (добываемых из нефтяных скважин).

Принцип действия установок основан на разделении в сепараторе нефтегазоводяной смеси (скважинной жидкости) на сырую нефть и нефтяной газ, измерении массы жидкостного потока и объемной доли воды в ней, а также массы (или объема) нефтяного газа и последующего приведения объема газа к стандартным условиям.

Конструктивно установки состоят из технологического (далее - БТ) и аппаратурного (далее - БА) блоков, оснащенных системами жизнеобеспечения (обогрев, освещение, вентиляция и пожаро-газосигнализация). БА и БТ могут быть закрытого (с укрытием) или открытого исполнения (без укрытия или с быстросъемными панелями, защищающими от атмосферных осадков, ветра и др.). В случае открытого исполнения блоков система жизнеобеспечения не применяется или может включать не все компоненты в зависимости от технических требований. В состав конкретной установки могут входить другие дополнительные функциональные блоки, не выполняющие измерительной функции. Количество и исполнение блоков установки определяется в зависимости от количества подключаемых скважин и необходимости реализации дополнительных функций, помимо измерительных.

БТ может состоять из измерительного модуля или из измерительного и распределительного модулей.

Измерительный модуль комплектуется основными и вспомогательными средствами измерений.

Установки могут изготавливаться как в стационарном, так и в мобильном варианте исполнения.

Номенклатура применяемых основных средств измерений приведена в таблице 1.

Совокупность основных средств измерений, которыми комплектуется конкретная установка, определяется заказчиком.

Таблица 1 - Основные средства измерений, применяемые в установках измерительных «ОЗНА-

МАССОМЕР»

Вспомогательные средства измерений могут быть любого типа, в том числе:

• - измерительные преобразователи давления, с диапазоном измерений от 0 до 25,0 МПа и пределами допускаемой приведенной погрешности не более ±0,5 %;

• - измерительные преобразователи температуры, с диапазоном измерений от 0 до 100 °С и пределами допускаемой абсолютной погрешности не более ±0,5 °С;

• - измерительные преобразователи разности давлений и гидростатического давления столба жидкости, с верхним пределом измерений, соответственно, 400 кПа и 16 кПа и пределами допускаемой приведенной погрешности не более ±0,5 %;

• - манометры показывающие, с пределами измерений от 0 до 25,0 МПа, класс точности не ниже 1,5;

• - термометры показывающие, с пределами измерений от 0 до 100°С, класс точности не ниже 1,5;

- счетчики жидкости турбинные, с диапазоном измерений от 0 до 170 м³/ч и пределами допускаемой относительной погрешности не более ±1,5 %.

Одним из элементов измерительного модуля является сепаратор - однокамерный/ двухкамерный горизонтальный или вертикальный.

Камеры двухкамерных сепараторов, рассчитанных на малые и средние значения расхода сырой нефти и нефтяного газа, выполнены в виде цилиндров, расположенных один над другим.

Верхняя камера, оборудованная циклоном, является первой ступенью сепарации и служит для первичного выделения нефтяного газа из продукции нефтяных скважин, а также для осушки нефтяного газа с помощью каплеотбойников, смонтированных в полости этой камеры.

Нижняя камера служит для сбора и отстоя сырой нефти, в процессе которого происходит вторичное выделение нефтяного газа.

Верхняя камера оборудована заслонкой, устанавливаемой в месте подключения к этой камере трубопровода для отвода нефтяного газа (далее - газовый трубопровод).

Нижняя камера оборудована люком с поплавковым устройством, оборудованным индикатором уровня.

Поплавковое устройство и заслонка механически связаны друг с другом с помощью рычагов и тяги.

На трубопроводе для отвода сырой нефти (далее - жидкостной трубопровод) из нижней камеры устанавливается регулятор расхода.

Система поплавок - заслонка - регулятор расхода служит для обеспечения возможности накопления нефтяного газа и сырой нефти в сепараторе и последующего сброса их в коллектор. Этим обеспечивается регулирование величины расхода через высокопредельные счетчики (расходомеры) сырой нефти и нефтяного газа, соответствующей их диапазону измерений, в случаях, если дебиты сырой нефти и нефтяного газа меньше нижнего предела измерений этих счетчиков (расходомеров).

Упомянутые выше функции могут достигаться путем монтажа крана (или клапана) с электро- или пневмоприводом на жидкостном трубопроводе, регулятора расхода - на газовом трубопроводе, при необходимости регулятор расхода может быть заменен на кран (или клапан) с электро- или пневмоприводом.

Если дебиты сырой нефти и нефтяного газа всех подключенных к установке скважин соответствуют диапазонам измерений счетчиков (расходомеров), заслонки могут быть установлены и на газовом и на жидкостном трубопроводах. В этом случае, регуляторы расхода (краны, клапана) не устанавливаются.

Вертикальные сепараторы, рассчитанные на малые и средние значения расхода сырой нефти и нефтяного газа, могут быть оборудованы осушителем газа. В остальной части не отличаются от двухкамерных горизонтальных сепараторов.

Однокамерные горизонтальные сепараторы с повышенной вместимостью, рассчитанные на большие значения расхода сырой нефти и (или) нефтяного газа, комплектуются электро-управляемыми кранами, либо пневмоуправляемыми клапанами, которые устанавливаются на жидкостном и газовом трубопроводах (при этом, в комплект средств жизнеобеспечения включается система воздухоподготовки для клапанов).

Вариант компоновки конкретной установки, а также типоразмер сепаратора, выбираются в зависимости от ожидаемых значений расхода сырой нефти и нефтяного газа, содержания пластовой воды в сырой нефти и содержания нефтяного газа в обезвоженной нефти.

Распределительный модуль предназначен для подключения скважин к измерительному модулю. Он может включать в себя, в зависимости от варианта исполнения:

- входные трубопроводы;

- блок трехходовых кранов;

- переключатель скважин многоходовой (далее - ПСМ);

- трубопровод, подключаемый к измерительному модулю;

- байпасный трубопровод, с перемычкой на измерительный модуль;

- дренажные линии;

- выходной коллектор;

- патрубки для подключения передвижной измерительной установки;

- фильтр(ы);

- патрубок для подключения пропарочной установки.

В состав БА могут входить:

- блок измерений и обработки информации (далее - БИОИ);

- шкаф силовой (далее - ШС).

- шкафы вспомогательные.

Если БА не применяется, то возможны следующие конфигурации:

- ШС и/или БИОИ общепромышленного исполнения могут быть установлены удаленно в помещениях и/или на специально отведенных площадках на объекте заказчика;

- ШС и/или БИОИ взрывозащищенного исполнения могут быть установлены в БТ установки;

- ШС и/или БИОИ взрывозащищенного исполнения могут быть смонтированы вне установки на специально отведенных площадках на объекте заказчика.

БИОИ может выполняться на базе контроллеров с пределами допускаемой относительной погрешности, при измерениях: унифицированных токовых сигналов - не более ±0,5 % и/или числа импульсов - не более ±0,15 %.

Номенклатура применяемых контроллеров БИОИ приведена в таблице 2.

Таблица 2 - Основные типы контроллеров, применяемых в установках измерительных «ОЗНА-

МАССОМЕР»

Заводские (серийные) номера установок нанесены методом лазерной маркировки на таблички, которые прикреплены снаружи на блок-боксы блоков аппаратурных и технологических.

Механическая защита от несанкционированного доступа осуществляется

на

◄---- Место пломбирования

Общий вид и схема пломбирования представлена рисунках 2-7.

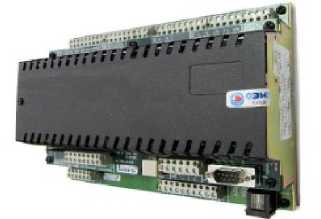

Рисунок 1 - Схема пломбирования корпуса контроллера БИОИ

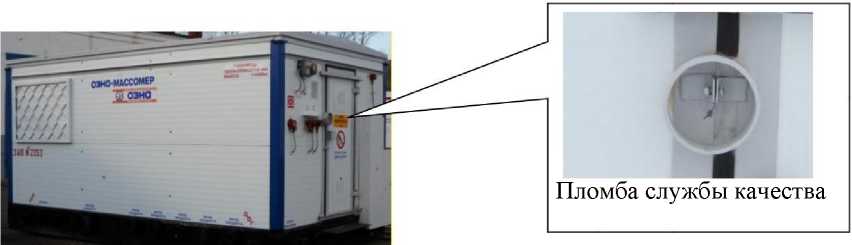

Рисунок 2 - Внешний вид технологического блока и схема пломбирования

Ш 2130

Пломба службы качества

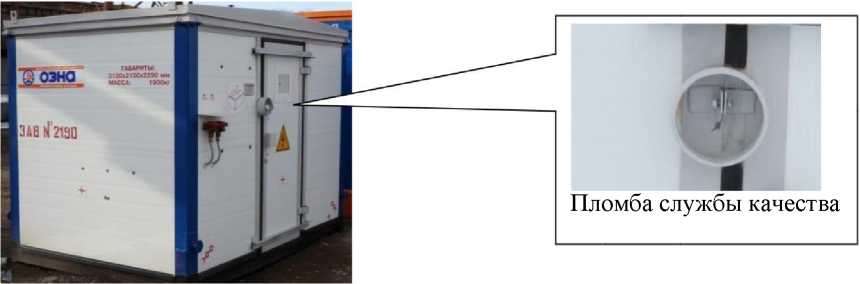

Рисунок 3 - Внешний вид аппаратурного блока и схема пломбирования

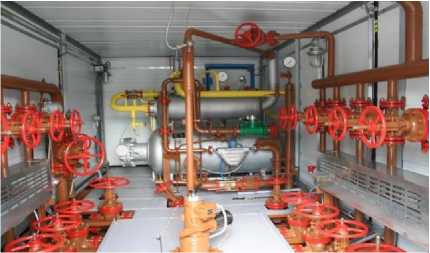

Рисунок 4 - Внешний вид оборудования БТ многоскважинной установки

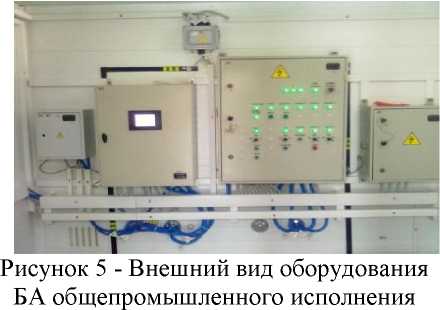

Рисунок 7 - Внешний вид БИОИ взрывозащищенного исполнения

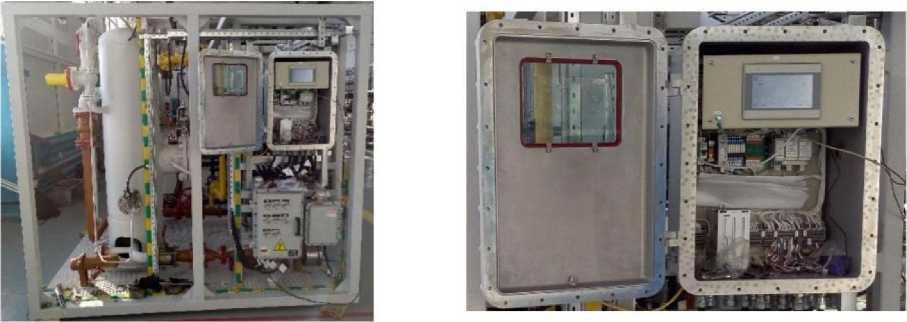

Рисунок 6 - Внешний вид оборудования БТ односкважинной установки с БИОИ взрывозащищенного исполнения

БИОИ предназначен для сбора, обработки измерительной и сигнальной информации, поступающей от первичных преобразователей параметров, вычислений массы и среднего массового расхода сырой нефти, массы и среднего массового расхода обезвоженной нефти, объема и среднего объемного расхода нефтяного газа, приведения этих параметров к стандартным условиям, передачи измерительной информации на верхний уровень и управляющей информации на шкаф силовой.

В процессе измерений, БИОИ принимает информацию от измерительных преобразователей параметров, усредняет, по соответствующим алгоритмам обрабатывает, формирует измерительную информацию, протоколирует, индицирует, регистрирует, хранит результаты прямых измерений и вычислений по каждой скважине за период не менее одного месяца и передает по каналам связи на верхний уровень информационных систем (пунктов сбора измерительной информации систем телемеханики или центральных серверов корпоративных баз данных) архивную информацию и информацию о текущих результатах измерений.

Комплекс программного обеспечения (далее - ПО) состоит из двух частей:

1. ПО операторской панели,

2. ПО контроллера.

ПО контроллера является метрологически значимой частью программного обеспечения. ПО операторской панели расчетов и обработки данных не выполняет, и является только средством визуального интерфейса пользователя.

После подачи питания на БИОИ встроенное ПО контроллера выполняет ряд самодиагно-стических проверок, в том числе проверку целостности конфигурационных данных и неизменности исполняемого кода, путем расчета и публикации контрольной суммы. Неизменность метрологических характеристик ПО и их соответствие методике (методу) измерений определяется путем выполнения серии расчетов над неизменным тестовым набором исходных и конфигурационных данных, добавления метрологически значимых результатов произведенных расчетов к этому набору и расчета контрольной суммы от полученного набора двоичных данных. Значение контрольной суммы визуально представляет собой группу из четырех шестнадцатеричных цифр, отделенную от служебного идентификатора точкой. Равенство контрольной суммы значению, указанному в настоящем описании типа, удостоверяет неизменность метрологических характеристик ПО и используемых, согласно методике (метода) измерений, алгоритмов расчетов.

Исполняемый код ПО контроллера БИОИ, результаты измерений хранятся в энергонезависимой памяти контроллера БИОИ. Замена исполняемого кода ПО контроллера БИОИ, удаление или изменение результатов измерений штатными средствами интерфейса пользователя невозможно.

Исполняемый код ПО панели оператора хранится в энергонезависимой памяти панели оператора. Замена исполняемого кода ПО панели оператора, удаление или изменение результатов измерений штатными средствами интерфейса пользователя невозможно.

Идентификационные данные ПО установки приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО

Защита программного обеспечения установки от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Погрешность расчетов, выполняемых ПО, благодаря использованию чисел с плавающей запятой в формате IEEE 754 и стандартных математических библиотек языков С++ \ ST, влияет на метрологические характеристики средства измерений в незначительной степени, не превышающей предусмотренную в методике (методе) измерений.

Лист № 8

Всего листов 11 Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится на металлические таблички, методом лазерной маркировки или аппликацией, укрепленные на БТ и БА-боксах, а также типографским или иным способом - на титульных листах руководства по эксплуатации и паспорта.

Комплектность поставки соответствует таблице 6.

Таблица 6 - Комплектность средства измерений

приведены в документе ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением установок измерительных «ОЗНА-МАССОМЕР». (Свидетельство об аттестации № 01.00257-2013/6909-21 от 29.04.21 г. выдано ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделева»)

ПНСТ 360-2019 Предварительный национальный стандарт Российской Федерации. ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования.

ГОСТ 8.637- 2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков.

ТУ 3667-088-00135786-2007. Установки измерительные «ОЗНА-МАССОМЕР».

Технические условия.

Акционерное общество «ОЗНА - Измерительные системы» (АО «ОЗНА - Измерительные системы»)

ИНН 0265037983

Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, 60

Тел./факс: (34767) 9-50-10

E-mail: ms@ozna.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310592.
