Номер по Госреестру СИ: 38338-08
38338-08 Определители мест частичных разрядов
(PD и PD Portable)
Назначение средства измерений:
Определители мест частичных разрядов PD и PD Portable (далее - приборы) предназначены для определения мест расположения и величины частичных разрядов в изоляции.
Внешний вид.
Определители мест частичных разрядов

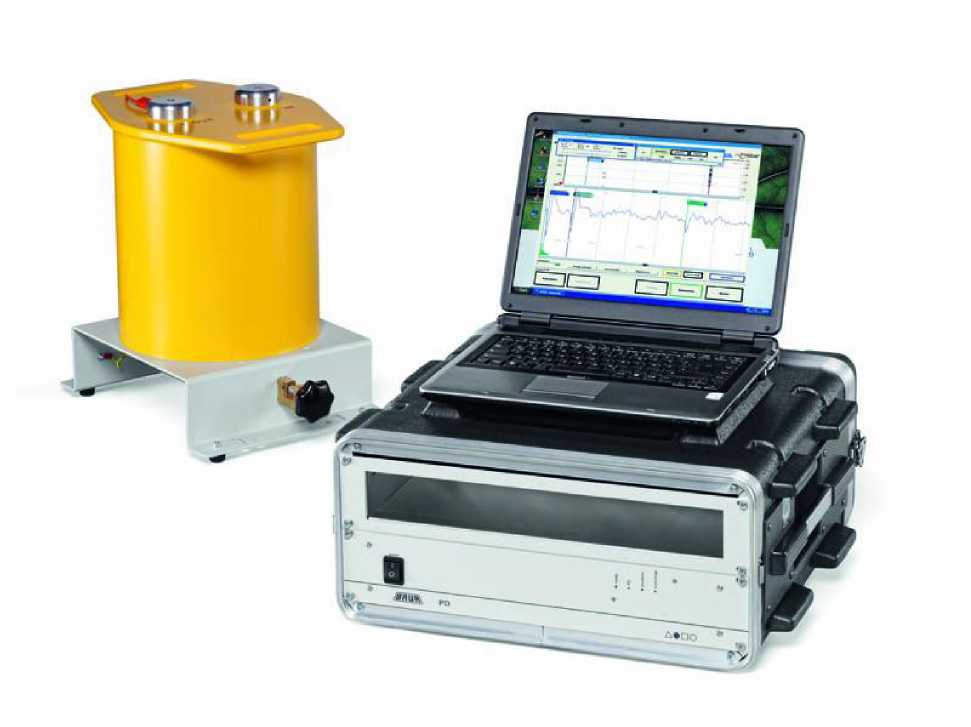

Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.08.2018
Номер записи - 125663
ID в реестре СИ - 348063
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
PD Portable, PD,
Производитель
Изготовитель - Фирма "BAUR Pruf- und Messtechnik GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Определители мест частичных разрядов (PD и PD Portable)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "BAUR Pruf- und Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38338-08 16.08.2018 |
Определители мест частичных разрядов, PD и PD Portable Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38339-08 16.08.2018 |
Генераторы высоковольтные инфранизкочастотные, Frida, Viola, Viola basic, VLF20, VLF28, PHG 70, PHG80 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38340-08 16.08.2018 |
Установки контрольно-измерительные, PGK Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38341-08 01.08.2013 |
Измерители тангенса угла потерь и удельного сопротивления диэлектрика, DTL Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38342-08 16.08.2018 |
Измерители электрической прочности жидкостей, DPA75 и DTA100E Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
3 года |
|
38343-08 01.08.2013 |
Генераторы импульсов , STG 600 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38344-08 16.08.2018 |
Генераторы импульсов высоковольтные, SSG Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38345-08 16.08.2018 |
Мосты постоянного тока, Shirlа и DMB5 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
38393-08 16.08.2018 |
Рефлектометры, IRG 2000 и IRG 3000 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
41728-09 01.11.2014 |
Генераторы импульсов высоковольтные, SSG 3000 Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
44924-10 01.08.2015 |
Генераторы высоковольтные инфранизкочастотные, Frida TD Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
45244-10 01.08.2015 |
Измерители тангенса угла потерь и удельного сопротивления диэлектрика, DTL C Фирма "BAUR Pruf- und Messtechnik GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Определители мест частичных разрядов (PD и PD Portable)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Определители мест частичных разрядов (PD и PD Portable)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к определителям мест частичных разрядов PD и PD Portable
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. МЭК 60270-2000 Методы испытаний высоким напряжением. Измерения частичных разрядов.
-
3. Техническая документация фирмы «BAUR Pruf- und Messtechnik GmbH», Австрия.
Поверка
Поверкаосуществляется по документу МП 38338-08 «Определители мест частичных разрядов PD и PD
Portable. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 28.04.2008 г.
Средства поверки: осциллограф-мультиметр (скопметр) Fluke 192B (Госреестр № 27908-05); калибратор электрических зарядов CAL1B.
Изготовитель
Фирма «BAUR Pruf- und Messtechnik GmbH», Австрия.Адрес: А-6832, Sulz/Austria, Raiffeisenstrasse 8.
Тел.: +43 55 22 49 41 0 Факс: +43 55 22 49 41 3
Web-сайт: http://www.baur.at
Заявитель
ООО «БАУР Инжиниринг», г. Москва.Адрес: 125047, г. Москва, ул. 3-я Тверская-Ямская, д. 44, офис 1.
Тел./Факс: 8 (499) 251 93 92
Web-сайт: http://www.baur-engineering.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Определители мест частичных разрядов PD и PD Portable - два варианта исполнения устройства неразрушающей диагностики изоляции, чаще всего кабеля, использующих одинаковые принципы и функциональные узлы.
Основная область применения: определение величины и расположения дефектных мест в силовых кабелях, кабельных муфтах и кабельных законцовках.
Принцип действия заключается в следующем.
На исследуемый объект подаётся синусоидальное инфранизкочастотное напряжение с внешнего высоковольтного генератора. При увеличении амплитуды напряжения, подаваемого с генератора, до некоторого критического значения, в моменты времени, соответствующие пикам синусоиды напряжения, в местах наименьшей диэлектрической прочности объекта возникают частичные разряды.
Эти разряды распространяются вдоль объекта до приёмника, входящего в состав прибора, (прямой импульс), затем далее до места дефекта изоляции, от которого они отражаются, и возвращаются к приёмнику. Поступающие на приёмник сигналы записываются в памяти компьютера и воспроизводятся на графическом дисплее в виде осциллограмм частичных разрядов. По осциллограмме с помощью курсоров определяются величина частичных разрядов и интервалы времени между прямым и отраженным от дефекта изоляции импульсами, которые по известной скорости распространения электромагнитного колебания в данном объекте (кабеле) пересчитываются в расстояния между ними.
Обработка сигналов компьютером по специализированной программе обеспечивает высокий уровень подавления шумов и полную развязку от сети питания.
Вариант исполнения PD Portable содержит следующие функциональные модули: блок связи, измерительный блок, блок управления (ноутбук). Прибор PD используется как блок расширения инфранизкочастотного генератора PHG и управляется его компьютером, вследствие чего ноутбук в нем отсутствует.
Блок связи, соединяющий генератор инфранизкочастотного напряжения с измерительным блоком и объектом измерения имеет круглый металлический корпус c ручкой для переноски.
Измерительный блок размещён в переносном металлическом корпусе, на передней панели которого находятся выключатель питания, четыре сигнальных светодиода и ниша для хранения ноутбука или принадлежностей, на задней - все разъёмы и предохранители.
Блок управления представляет собой ноутбук промышленного исполнения.
Вариант исполнения PD состоит из аналогичных блоков связи и измерения.
Питание приборов PD и PD Portable - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Определитель мест частичных разрядов PD Portable
Стандартная комплектность прибора PD Portable: определитель мест частичных разрядов из трёх блоков, калибратор частичных разрядов CAL1B с диапазоном калибровки до 10 нК, шнур питания, провод заземления, руководство по эксплуатации, методика поверки.
Стандартная комплектность прибора PD отличается от PD Portable отсутствием блока управления (ноутбука).
Опция: калибратор частичных разрядов CAL1В с диапазоном калибровки до 50 нК.
Таблица 1 -
|
Характеристики |
Значение |
|
Блок связи | |
|
Максимальное напряжение переменного тока, кВ |
40 |
|
Емкость конденсатора связи, нФ |
10 |
|
Габаритные размеры, мм |
400x330x330 |
|
Масса, кг |
20 |
|
Измерительный блок | |
|
Диапазон измерений интервалов времени АТ, мкс (соответствует диапазону расстояний L = 10... 12800 м при скорости распространения импульса по кабелю V=80 м/мкс) |
от 0,125 до 160 |
|
Диапазон скоростей распространения импульса по кабелю, м/мкс |
от 50 до 120 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов АТ, мкс (соответствует погрешности измерений расстояний ± (0,01L + 0,125 мкс х V) м |
± (0,01 АТ + 0,125) |
|
Минимально обнаруживаемый частичный разряд, пКл |
20 |
|
Разрешающая способность по заряду не хуже, пКл |
± 0,1 |
|
Напряжение сети питания, В |
от 104 до 127/от 207 до 253 |
|
Характеристики |
Значение |
|
Частота сети питания, Гц |
от 45 до 60 |
|
Потребляемая мощность не более, В^А |
50 |
|
Габаритные размеры, мм |
560X590X250 |
|
Масса, кг |
15 |
|
Изоляция между выводами и корпусом Электрическая прочность (50 Гц, 1 мин.), В Сопротивление изоляции не менее, МОм |
1500 5 |
|
Блок управления | |
|
Ноутбук |
Конструкция для тяжелых условий работы, включает операционную систему и PD программные средства, LAN или беспроводную сеть LAN для связи |
|
Габаритные размеры, мм |
330X297X40 |
|
Масса, кг |
3,2 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % атмосферное давление, кПа |
от минус 10 до плюс 50 до 90 без конденсации от 86,7 до 106,7 |
|
Устойчивость к условиям транспортирования |
гр. «3» ГОСТ 22261-94 с расширенными параметрами по температуре от минус 20 до плюс 60 оС и относительной влажности до 95% при 30 оС |
