Номер по Госреестру СИ: 67237-17
67237-17 Системы видеоизмерительные
(Quick Scope серии 359 и Quick Image серии 361)
Назначение средства измерений:
Системы видеоизмерительные Quick Scope серии 359 и Quick Image серии 361 (далее -системы) предназначены для бесконтактных измерений линейных размеров деталей.

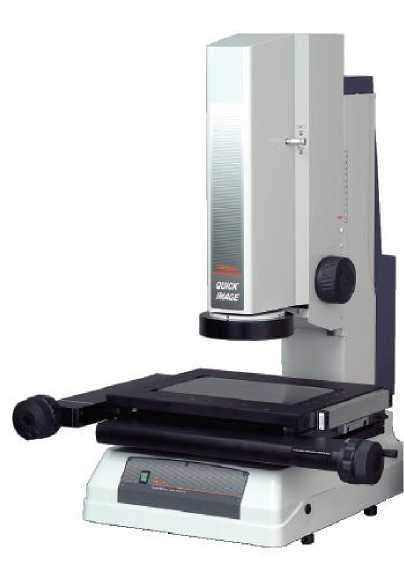

Внешний вид.
Системы видеоизмерительные
Рисунок № 1

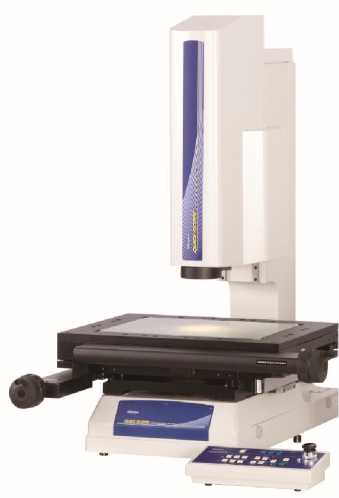

Внешний вид.
Системы видеоизмерительные
Рисунок № 2

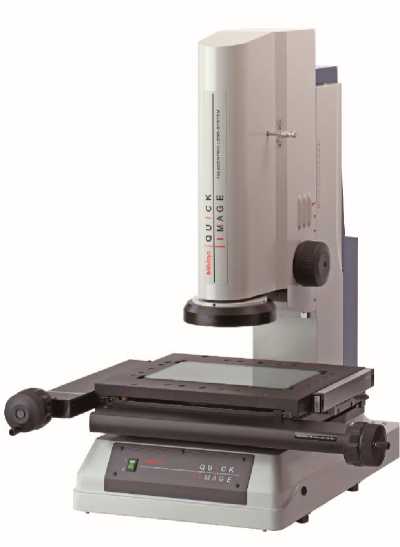

Внешний вид.
Системы видеоизмерительные
Рисунок № 3

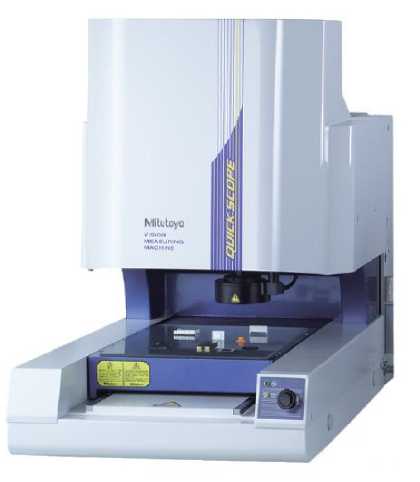

Внешний вид.
Системы видеоизмерительные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.04.2022
Номер записи - 158768
ID в реестре СИ - 381168
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Quick Scope серии 359 и Quick Image серии 361, Quick Scope серии 359, Quick Image серии 361 исполнение QI-B1010B, Quick Image серии 361 исполнение QI-B1010, Quick Image серии 361 QI-B3017C, Quick Image серии 361, Quick Image серии 359 исполнение QS-L4020Z/AFB, QS-L4020ZВ, QS-L4020ZB, QS-L4020Z/AFB, QS-L3017ZB, QS-L3017KB, QS-L2010ZВ, QS-L, серии 359, маркировка QS-L2010ZB, QI-B, QI-A2010D, QI-A исполнения С, типоразмер 300?170 мм , QI-A, -,
Производитель
Изготовитель - Фирма "Mitutoyo Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 51
Выдано извещений - 2
Кол-во периодических поверок - 31
Кол-во средств измерений - 11
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 399 дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2017.04.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы видеоизмерительные (Quick Scope серии 359 и Quick Image серии 361)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
67237-17 Системы видеоизмерительные (Quick Scope серии 359 и Quick Image серии 361) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
67237-17 Системы видеоизмерительные (Quick Scope серии 359 и Quick Image серии 361) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
71098-18 Системы анализа микроструктуры объектов (AXALIT) Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург) |
67237-17 Системы видеоизмерительные (Quick Scope серии 359 и Quick Image серии 361) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
78908-20 Системы видеоизмерительные (NORGAU) ООО "Норгау Руссланд" (РОССИЯ г.Москва) |
Все средства измерений ООО "Норгау Руссланд"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
23005-13 10.08.2023 |
Головки измерительные , 1, 2, 3, 4 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
25448-03 |
Микроскоп измерительный, TM-500 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30380-05 01.12.2010 |
Штангенциркули цифровые, 500, 550, 551,552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30381-05 01.12.2010 |
Приборы для измерений параметров шероховатости поверхности, Surftest серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
30381-11 03.10.2016 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
30740-05 01.01.2011 |
Микрометры цифровые, 293, 323, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30740-12 08.02.2017 |
Микрометры цифровые, 293, 323, 331, 340, 342, 369, 389, 395, 406, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30741-05 01.01.2011 |
Микрометры, 102, 103, 104, 105, 106, 111, 112, 115, 118, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30741-12 08.02.2017 |
Микрометры нониусные, 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30891-05 01.01.2011 |
Штангенциркули, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
30891-12 18.04.2017 |
Штангенциркули нониусные, 160, 522, 530, 531, 532, 533, 534, 536, 560 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
30950-06 01.02.2011 |
Нутромеры трехточечные, 368, 468, 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31523-06 01.05.2011 |
Головки измерительные , 1, 2, 3, 4, 524 "Hicator" Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
3 года | |
31524-06 01.05.2011 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
2 года | |
31524-12 30.11.2017 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31705-06 01.05.2011 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31705-13 28.05.2023 |
Нутромеры двухточечные, 337, 339, 133, 137, 139, 140, 141 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31706-06 01.05.2011 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31706-13 10.09.2018 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
31792-06 |
Плиты поверочные, 901-112 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31795-06 01.06.2011 |
Штангенрейсмасы, 192, 506, 509, 514, 570, 574 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31796-06 01.06.2011 |
Глубиномеры микрометрические, 128, 129, 229, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31797-06 01.06.2011 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
31797-13 23.08.2018 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32060-06 01.07.2011 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32060-15 23.10.2021 |
Микроскопы измерительные, 176 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32061-06 01.07.2011 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32061-12 12.10.2017 |
Штангенциркули с круговой шкалой, 505 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32062-06 01.07.2011 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32062-14 03.06.2019 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32667-06 01.10.2011 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32667-15 27.12.2024 |
Высотомеры, 518 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32668-06 01.10.2011 |
Меры длины концевые плоскопараллельные, 516 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32668-14 13.05.2024 |
Меры длины концевые плоскопараллельные, 516, 611, 613 и ZERO CERA BLOCK Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32855-06 01.11.2011 |
Уровни брусковые и рамные, 960 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32856-06 01.11.2011 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32856-13 10.08.2023 |
Калибры-скобы, 209 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32857-06 01.11.2011 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32857-14 05.02.2019 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
32883-06 01.11.2011 |
Микрометры рычажные , 107, 510, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32883-15 23.01.2020 |
Микрометры рычажные , 107, 510 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32884-06 01.11.2011 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
32884-13 10.08.2023 |
Головки бокового действия измерительные, 513 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
33793-07 01.03.2012 |
Головки микрометрические цифровые, 164, 227, 350 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
33794-07 01.03.2012 |
Головки микрометрические, 148, 152, 197 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
33795-07 01.03.2012 |
Плиты поверочные, 517 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34309-07 01.04.2012 |
Проекторы измерительные, 172, 302, 303 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34309-14 15.02.2024 |
Проекторы измерительные, 302, 303, 304 и 172 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
34573-07 01.05.2012 |
Длиномеры вертикальные, 318 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
34577-07 01.05.2012 |
Проекторы измерительные, 304, 305 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35124-07 01.07.2012 |
Рулетки цифровые, 216 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35140-07 01.07.2012 |
Датчики линейных перемещений с отсчетными устройствами, 519, 542, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
35269-07 |
Пластины плоские стеклянные, ПИ60 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
1 год | |
49048-12 14.02.2017 |
Нутромеры трехточечные, 368 Holtest, 468 DIGIMATIC, 568 BOREMATIC Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
49805-12 05.05.2017 |
Штангенциркули, ABSOLUTE DIGIMATIC серий 500, 550, 551, 552, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54125-13 15.06.2023 |
Головки измерительные цифровые, ABSOLUTE серии 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54174-13 15.06.2023 |
Приборы для измерений параметров шероховатости, 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
54644-13 15.06.2023 |
Глубиномеры микрометрические, 128, 129, 329 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54803-13 10.09.2018 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
56792-14 06.03.2019 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3100, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
56896-14 15.02.2024 |
Меры для поверки приборов для измерений контура поверхности, Нет данных Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
57260-14 15.02.2024 |
Приборы для измерений параметров контура поверхности, Contracer серии 218 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
57403-14 15.02.2024 |
Приборы для измерений шероховатости и контура поверхности, Formtracer серии 525 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
58439-14 26.07.2024 |
Приборы для измерений отклонений формы и расположения поверхностей, ROUNDTEST серии 211 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
60026-15 27.12.2024 |
Скобы с отсчетным устройством, 201, 523 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
63689-16 12.04.2021 |
Машины координатные измерительные портальные, CRYSTA-Apex серии 191, Crysta-Plus серии 196 и STRATO-Apex серии 355 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
64249-16 16.06.2026 |
Машины координатные измерительные портальные, LEGEX серии 356 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
65122-16 15.09.2026 |
Приборы для поверки измерительных головок и датчиков, 170, 521 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
67237-17 14.04.2022 |
Системы видеоизмерительные, Quick Scope серии 359 и Quick Image серии 361 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
71241-18 21.05.2024 |
Микрометры, 102, 103, 104, 105, 118, 119, 193, 227, 293, 340, 389, 406 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
31524-18 20.08.2023 |
Кольца установочные, 177 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72374-18 06.09.2024 |
Нутромеры, 368, 468 и 568 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72366-18 06.09.2024 |
Штангенциркули, 160, 500, 505, 530, 531, 532, 533, 534, 550, 551, 552 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
54803-18 06.09.2023 |
Штангенрейсмасы, 192, 506, 514, 570 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
73980-19 11.02.2024 |
Машины координатные измерительные консольные, MACH Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
74240-19 01.03.2024 |
Микрометры, 111, 112, 113, 115, 117, 122, 123, 143, 146, 147, 169, 317, 323, 331, 342, 343, 369, 395, 422 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76274-19 27.09.2024 |
Приборы для поверки измерительных головок и датчиков, i-Checker Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76012-19 12.09.2024 |
Штангенглубиномеры, 527, 571 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
31706-20 03.02.2025 |
Нутромеры, 511 и 526 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
77690-20 28.02.2025 |
Приборы для измерений параметров шероховатости поверхности, Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
77685-20 |
Угломеры цифровые, Pro 360 (мод. 950-317) и Pro 3600 (мод. 950-318) Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78139-20 27.04.2025 |
Глубиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
32062-20 27.04.2025 |
Толщиномеры, 7, 547 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78378-20 29.05.2025 |
Головки измерительные цифровые, ABSOLUTE серий 543, 575 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78938-20 12.08.2025 |
Приборы для измерений параметров контура и шероховатости поверхности, Formtracer AVANT Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
78907-20 07.08.2025 |
Угломеры, 187 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
79033-20 01.09.2025 |
Штангенциркули, 536, 573 Фирма "Mitutoyo Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Системы видеоизмерительные (NORGAU)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 9 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 3 | 2 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
"ПО "Корпус" (RA.RU.311895) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 0 | 6 | 0 | 4 | 0 | 4 | ||
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 1 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тольятинский ЦСМ» (61) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 1 | 0 | 3 | 2 | 3 | 0 | 3 | |
ООО "КВАЗАР" (RA.RU.310696) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
Филиал АО «НПЦАП» - "ПО "КОРПУС" (RA.RU.311895) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы видеоизмерительные (NORGAU)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Нижегородский ЦСМ Нижегородская область |
12264 | 17388 |
ФБУ ЦСМ Татарстан Республика Татарстан |
5450 | 17388 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
24430 | 17388 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
27408 | 17388 |
Программное обеспечение
Системы серии 361 оснащены программным обеспечением QIPAK, системы серии 359 -программным обеспечением QSPAK. Программное обеспечение разработано для конкретных измерительных задач и также осуществляет функции управления процессом измерений.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Системы серии 361 |
Системы серии 359 |
Идентификационное наименование ПО |
QIPAK |
QSPAK |
Номер версии (идентификационный номер ПО) |
У.3.Х |
У.3.Х |
Цифровой идентификатор ПО |
- |
- |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защитой ПО являются лицензионные файлы, жестко привязанные к МАС адресу сетевой карты процессорного блока компьютера или флеш-ключу, что позволяет предотвратить неавторизованное использование ПО. Защита программного обеспечения приборов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам видеоизмерительным Quick Scope серии 359 и Quick Image серии 361
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм
Техническая документация Mitutoyo Corporation, Япония
Поверка
Поверкаосуществляется по документу МП № 203-30-2016 «Системы видеоизмерительные Quick Scope серии 359 и Quick Image серии 361. Методика поверки», утвержденному ФГУП «ВНИИМС» 8 июля 2016 г.
Основные средства поверки:
-
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
-
- меры длины штриховые (стеклянные) 2-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Mitutoyo Corporation, Япония
Адрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012, Japan Тел.: +81(044)813-8230, факс: +81(044)813-8231
Web-сайт: https://www.mitutoyo.co.jp
Заявитель
Общество с ограниченной ответственностью «Митутойо РУС» (ООО «Митутойо РУС») ИНН 7723820978
Адрес: 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2 Тел./факс: +7 (495) 745-07-52
E-mail: info@mitutoyo.ru,
Web-сайт: www.mitutoyo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия систем основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить неподвижное перекрестие на экране персонального компьютера (далее - ПК), подключенного к системам, с изображением измеряемого элемента детали, проецируемым на экран ПК при помощи видеокамеры.
Системы серий 361 изготавливают следующих модификацией: QI-A и QI-B (рис.1). Каждая из модификаций имеет два исполнения (В и С), отличающиеся между собой как внешним видом, так и техническими характеристиками. Модификации в зависимости от размеров измерительного стола имеет несколько типоразмеров.
Системы состоят из основания, на котором установлены вертикальная колонна (все модификации кроме QS-Z моторизованный) или портал (QS-Z моторизованный) и измерительный столик. На колонне или портале подвижно закреплена оптическая система. Органы управления настройкой освещения, увеличением, регулировкой яркости расположены на отдельном блоке управления и/или в окне программного обеспечения (далее - ПО), установленного на ПК. Благодаря наличию системы линз рассматриваемый предмет наблюдается на экране ПК в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений. Для измерений по оси Z системы серий 359 оснащены измерительной шкалой по оси Z.
Перемещение измерительного столика осуществляется вручную (все, кроме модификации QS-Z моторизованный) и автоматизировано (модификация QS-Z моторизованный).
Перемещение оптической системы по оси Z осуществляется вручную (все, кроме модификаций QS-Z моторизованный и QS-Z с автофокусом) и автоматизировано (модификации QS-L моторизованный и QS-Z с автофокусом).
Освещение измеряемой детали осуществляется при помощи трех типов подсветки: контурной (из-под измерительного столика), отраженной (через объектив) и кольцевой.
Системы серии 359 модификации QS-E оснащены объективом с фиксированным увеличением и зум-объективом (с возможностью ступенчатого изменения увеличения) соответственно, имеют возможность проводить измерения по осям X-Y-Z, перемещение по осям осуществляется вручную и в зависимости от диапазонов измерений изготавливаются 3 типоразмеров.
Системы серии 359 модификации QS-L оснащены зум-объективом (с возможностью ступенчатого изменения увеличения), имеют возможность проводить измерения по осям X-Y-Z, перемещение по осям осуществляется вручную и в зависимости от диапазонов измерений изготавливаются 3 типоразмеров.
Системы серии 359 модификации QS-L с автофокусом оснащены зум-объективом (с возможностью ступенчатого изменения увеличения), имеют возможность проводить измерения по осям X-Y-Z, перемещение по осям осуществляется вручную (оси X-Y) и автоматизировано (ось Z) и в зависимости от диапазонов измерений изготавливаются 3 типоразмеров.
Системы серии 359 модификации QS-Z моторизованный оснащены зум-объективом (с возможностью ступенчатого изменения увеличения), имеют возможность проводить измерения по осям X-Y-Z, перемещение по осям осуществляется автоматизировано и в зависимости от диапазонов измерений изготавливается 2 типоразмеров.
Системы серий 361 отличаются установленной видео камерой, оснащены объективом с фиксированным увеличением, имеют возможность проводить измерения по осям X-Y, перемещение по осям осуществляется вручную и в зависимости от диапазонов измерений изготавливается 5 типоразмеров.
Системы серии 359 маркируют следующим образом (таблица 2):
QI-A - QI-AXXYYM, QI-B - QI-BXXYYM,
где XX и YY - диапазон измерений по осям X, Y в см, M - тип исполнения (В или С).
Системы серии 359 изготавливают следующих модификацией: QS-E, QS-L, QS-L с автофокусом и QS-Z моторизованный (рис.2). Модификации в зависимости от размеров измерительного стола имеет несколько типоразмеров.
Каждая модификация (кроме QS-Z моторизованный) имеет следующую маркировку на корпусе системы (таблица 3):
QS-E - QS-EXXYYB,
QS-L - QS-LXXYYZB,
QS-L с автофокусом - QS-LXXYYBZAFB,
где XX и YY - диапазон измерений по осям X, Y в см,
Модификация QS-Z моторизованный маркируется следующим: QS-YYYZ, где YYY диапазон измерений в мм по оси Y.
(а)
Рисунок 1 - Внешний вид систем серии 361: (а) - QI-A и QI-B исполнения В; (б) QI-A и QI-B исполнения С
(б)
Рисунок 2 - Внешний вид систем серии 359: QS-E,QS-L, QS-L с автофокусом
Рисунок 3 - Внешний вид систем
серии 359: QS-L моторизованный
Пломбирование систем видеоизмерительных Quick Scope серии 359 и Quick Image серии 361 не предусмотрено.
Таблица 2 - систем серии 361
Маркировка |
Диапазоны измерений, мм |
Размер поля зрения, мм |
Пределы допускаемой абсолютной погрешности линейных измерений по осям X, Y, мкм (L длина перемещения в мм)* |
Пределы допускаемой абсолютной погрешности в поле зрения, мкм* |
Габаритные размеры, мм, не более |
Масса, кг | ||||
x |
У |
длина |
ширина |
высота | ||||||
Нормальный режим |
Высокоточный режим | |||||||||
QI-A исполнения В | ||||||||||
QI-АЮЮВ |
От 0 до 100 |
От 0 до 100 |
32x24 |
±(5,0 + 0,08L) |
±8 |
±5 |
535 |
715 |
761 |
70 |
QI-A2010В |
От 0 до 200 |
От 0 до 100 |
626 |
715 |
767 |
74 | ||||
QI-A2017В |
От 0 до 200 |
От 0 до 170 |
632 |
860 |
870 |
140 | ||||
QI-АЗОПВ |
От 0 до 300 |
От 0 до 170 |
682 |
860 |
870 |
148 | ||||
QI-A4020В |
От 0 до 400 |
От 0 до 200 |
757 |
875 |
870 |
154 | ||||
QI-A исполнения С | ||||||||||
QI-АЮЮС |
От 0 до 100 |
От 0 до 100 |
32x24 |
±(3,5 + 0,02L) |
±4 |
±2 |
535 |
715 |
781 |
70 |
QI-A2010С |
От 0 до 200 |
От 0 до 100 |
624 |
715 |
787 |
74 | ||||
QI-A2017С |
От 0 до 200 |
От 0 до 170 |
632 |
860 |
830 |
140 | ||||
QI-АЗОПС |
От 0 до 300 |
От 0 до 170 |
682 |
860 |
830 |
148 | ||||
QI-A4020С |
От 0 до 400 |
От 0 до 200 |
757 |
875 |
830 |
154 | ||||
QI-B исполнения В | ||||||||||
QI-БЮЮВ |
От 0 до 100 |
От 0 до 100 |
12,8x9,6 |
±(5,0 + 0,08L) |
±4 |
±2,7 |
535 |
715 |
761 |
70 |
QI-Б2010В |
От 0 до 200 |
От 0 до 100 |
626 |
715 |
767 |
74 | ||||
QI-Б2017В |
От 0 до 200 |
От 0 до 170 |
632 |
860 |
870 |
140 | ||||
QI-БЗОПВ |
От 0 до 300 |
От 0 до 170 |
682 |
860 |
870 |
148 | ||||
QI-Б4020В |
От 0 до 400 |
От 0 до 200 |
757 |
875 |
870 |
154 | ||||
QI-Б исполнения С | ||||||||||
QI-БЮЮС |
От 0 до 100 |
От 0 до 100 |
12,8x9,6 |
±(3,5 + 0,02L) |
±3 |
±1,5 |
535 |
715 |
781 |
70 |
QI-Б2010С |
От 0 до 200 |
От 0 до 100 |
624 |
715 |
787 |
74 | ||||
QI-Б2017С |
От 0 до 200 |
От 0 до 170 |
632 |
860 |
830 |
140 | ||||
QI-БЗОПС |
От 0 до 300 |
От 0 до 170 |
682 |
860 |
830 |
148 | ||||
QI-Б4020С |
От 0 до 400 |
От 0 до 200 |
757 |
875 |
830 |
154 |
Таблица 3 - систем серии 359
Маркировка |
Диапазоны измерений, мм |
Пределы допускаемой абсолютной погрешности линейных измерений по осям X, Y, мкм (L длина перемещения в мм)* |
Пределы допускаемой абсолютной погрешности линейных измерений по осям Z, мкм (L длина перемещения в мм)* |
Габаритные размеры, мм, не более |
Масса, кг | ||||
x |
У |
z |
длина |
ширина |
высота | ||||
QS-E | |||||||||
QS-E2010B |
От 0 до 200 |
От 0 до 100 |
От 0 до 150 |
±(3,0 + 0,02L) |
±(5,0 + 0,04L) |
624 |
769 |
722 |
66 |
QS-E3017B |
От 0 до 300 |
От 0 до 170 |
От 0 до 150 |
682 |
837 |
916 |
134 | ||
QS-E4020B |
От 0 до 400 |
От 0 до 200 |
От 0 до 150 |
757 |
837 |
930 |
146 | ||
QS-L | |||||||||
QS-L2010ZB |
От 0 до 200 |
От 0 до 100 |
От 0 до 150 |
±(2,5 + 0,02L) |
±(5,0 + 0,04L) |
624 |
769 |
722 |
72 |
QS-L3017ZB |
От 0 до 300 |
От 0 до 170 |
От 0 до 150 |
682 |
837 |
916 |
140 | ||
QS-L4020ZB |
От 0 до 400 |
От 0 до 200 |
От 0 до 150 |
757 |
837 |
930 |
146 | ||
QS-L автофокусом | |||||||||
QS-L2010AFВ |
От 0 до 200 |
От 0 до 100 |
От 0 до 150 |
±(2,5 + 0,02L) |
±(5,0 +0,006L) |
624 |
769 |
722 |
66 |
QS-L3017AFВ |
От 0 до 300 |
От 0 до 170 |
От 0 до 150 |
682 |
837 |
916 |
134 | ||
QS-L4020AFВ |
От 0 до 400 |
От 0 до 200 |
От 0 до 150 |
757 |
837 |
930 |
140 | ||
QS-Z моторизованный | |||||||||
QS-200Z |
От 0 до 200 |
От 0 до 200 |
От 0 до 100 |
±(2,5 +0,006L) |
±(5,0 +0,006L) |
465 |
815 |
663 |
76 |
QS-250Z |
От 0 до 200 |
От 0 до 250 |
От 0 до 100 |
465 |
815 |
663 |
76 |
* при оптическом увеличении 2,5 крат и более.
Таблица 4 - Технические характеристики систем
Модификации |
Системы серии 361 |
Системы серии 359 | ||
QS-Е, QS-L |
QS-L c автофокусом |
QS-Z моторизованный | ||
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
от +15 до +25 |
от +15 до +25 |
от +15 до +25 |
- относительная влажность, не более, % |
80 |
80 |
80 |
80 |
Требования к электропитанию - напряжение питания, В |
от 205 до 235 |
от 205 до 235 |
от 205 до 235 |
от 205 до 235 |
- частота, Гц |
от 50 до 60 |
от 50 до 60 |
от 50 до 60 |
от 50 до 60 |
- максимальная потребляемая мощность, Вт |
200 |
160 |
400 |
500 |
