Номер по Госреестру СИ: 71005-18
71005-18 Расходомеры-счетчики жидкости ультразвуковые
(PanaFlow Z3)
Назначение средства измерений:
Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 предназначены для измерений объемного расхода и объема жидкости.

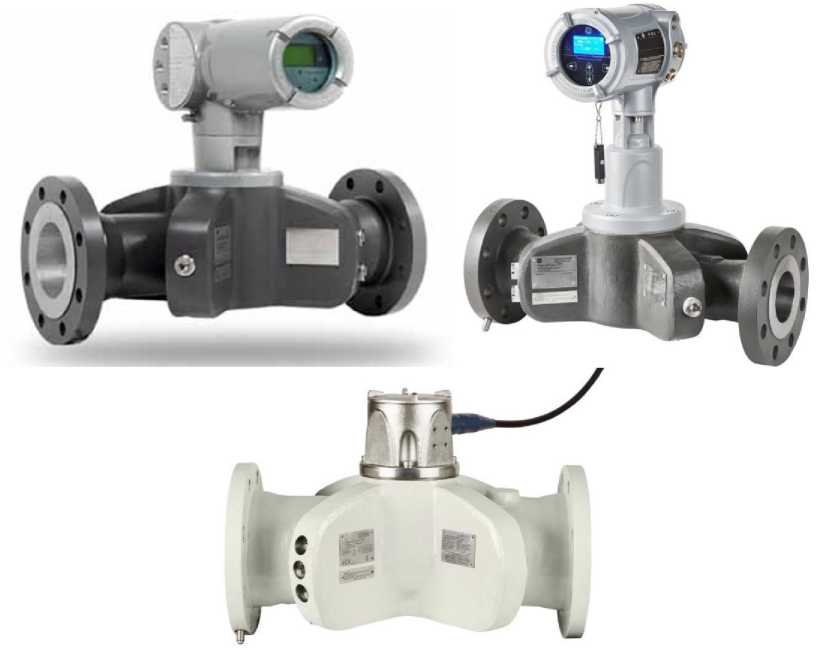

Внешний вид.
Расходомеры-счетчики жидкости ультразвуковые
Рисунок № 1
Программное обеспечение
Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.
Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.
Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow Z3 или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
MPU Software (Flow Board software revision) |
MODBUS MAP (Flow Board software revision) |
Номер версии (идентификационный номер) ПО* |
3120 и выше, 3.2.4.7 и выше |
2.8.8 и выше, 4.1.9 и выше |
Цифровой идентификатор ПО |
- |
- |
* номер версии приведен в паспорте
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.2 «Принципы работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым PanaFlow Z3Приказ Росстандарта №256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC, США
Изготовитель
Фирма «Baker Hughes EMEA Unlimited Company», ИрландияАдрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland Телефон: +353 61 470 200
Web-сайт: www.bakerhughesds.com
Фирма «Panametrics LLC», США
Адрес: 1100 Technology Park Drive, Billerica, MA 01821, USA
Телефон: +1 978 437 1224
Web-сайт: www.bakerhughesds.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 а
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времен прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 по потоку и против потока пропорциональна объемному расходу жидкости.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 состоят из шести ультразвуковых преобразователей LX, установленных в корпусе из углеродистой или нержавеющей стали, и электронно-вычислительного блока XMT.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 с электронновычислительным блоком XMT1000 имеют обозначение модели PF10-Z3.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.
Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 выполняет следующие функции:
-
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
-
- вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;
-
- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;
-
- индикация измеренных и вычисленных значений;
-
- передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;
-
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3
жидкости
не предусмотрено. Нанесение знака поверки ультразвуковые PanaFlow Z3 не предусмотрено.
на расходомеры-счетчики
Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3
Таблица 4 - Комплектность расходомеров-счетчиков жидкости ультразвуковых
PanaFlow Z3
Наименование |
Обозначение |
Количество |
Расходомер-счетчик жидкости ультразвуковой |
PanaFlow Z3 |
1 шт. |
Программный пакет Vitality* |
- |
1 экз. |
Руководство по эксплуатации |
910-311 |
1 экз. |
Паспорт |
- |
1 экз. |
Методика поверки |
МП 0704-1-2017 (с изменением № 1) |
1 экз. |
* поставляется дополнительно по заказу. |
