Номер по Госреестру СИ: 38344-08
38344-08 Генераторы импульсов высоковольтные
(SSG)
Назначение средства измерений:
Генераторы импульсов высоковольтные серии SSG (далее - генераторы) модификаций SSG500, SSG1100, SSG1500, SSG2100 предназначены для формирования высоковольтных импульсов напряжения.

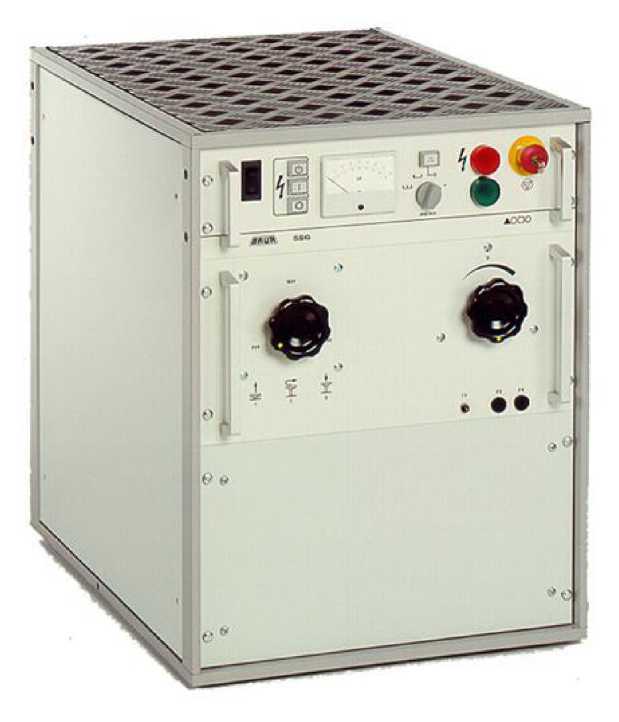

Внешний вид.
Генераторы импульсов высоковольтные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам импульсов высоковольтным серии SSG1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы «BAUR Pruf- und Messtechnik GmbH», Австрия.
Поверка
Поверкаосуществляется по документу МП 38344-08 «Генераторы импульсов высоковольтные серии SSG. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 28.04.2008 г.
Средства поверки: делитель напряжения ДН-50э (Госреестр № 26544-08); мультиметр цифровой APPA-107 (Госреестр № 20085-11); осциллограф-мультиметр (скопметр) Fluke 192B (Госреестр № 27908-05).
Изготовитель
Фирма «BAUR Pruf- und Messtechnik GmbH», Австрия.Адрес: А-6832, Sulz/Austria, Raiffeisenstrasse 8.
Тел.: +43 55 22 49 41 0 Факс: +43 55 22 49 41 3
Web-сайт: http://www.baur.at
Заявитель
ООО «БАУР Инжиниринг», г. Москва.Адрес: 125047, г. Москва, ул. 3-я Тверская-Ямская, д. 44, офис 1.
Тел./Факс: 8 (499) 251 93 92
Web-сайт: http://www.baur-engineering.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Генераторы импульсов высоковольтные серии SSG моделей SSG500, SSG1100, SSG1500, SSG2100 формируют импульсное напряжение с крутым фронтом, которое используется для осуществления пробоя кабеля в месте повреждения. Пробой вызывает импульсный электрический ток в месте повреждения кабеля, генерирующий электромагнитные и акустические волны, распространяющиеся от места повреждения кабеля. Эти волны обнаруживаются на поверхности земли с помощь приборов, предназначенных для точной локации мест повреждения по электромагнитным и акустическим колебаниям.
Основная область применения генераторов: формирование электромагнитных и акустические волн для определения расположения дефектных мест в силовых кабелях.
Генераторы серии SSG могут использоваться для предварительной локации дефектов кабелей. В этом случае они применяются как устройства прожига повреждения в кратковременном режиме, и могут использоваться совместно с рефлектометром и блоком связи SA32 для определения расположения дефектов с высоким и низким сопротивлением в силовых кабелях.
Генераторы содержат источник высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, разрядники с автоматическим и ручным запуском, встроенное разрядное устройство. Схема управления прибором содержит цепи подключения внешнего аварийного выключателя и блока связи SA32 (опция).
Высокое напряжение переменного тока формируется высоковольтным трансформатором, подключенным на выходе регулируемого автотрансформатора, которым величина выходного напряжения может устанавливаться от нулевого до максимального. Напряжение на первичную обмотку или на отвод первичной обмотки трансформатора высокого напряжения поступает через переключатель напряжения. Высоковольтный трансформатор имеет четыре изолированные друг от друга обмотки высокого напряжения, каждая из которых через однополупериодный выпрямитель подключена к отдельному импульсному конденсатору. Импульсные конденсаторы соединяются друг с другом переключателя диапазонов. Последовательное соединение конденсаторов позволяет достигнуть максимального напряжения, параллельное включение двух конденсаторов позволяет получить половину максимального, а полностью параллельное соединение - четверть. При этом максимальная энергия импульса, подаваемая в дефектный кабель, достигается во всех диапазонах напряжения.
Генераторы функционируют в режимах одиночных и повторяющихся импульсов.
Генераторы имеют моноблочные металлические корпуса, предназначенные для установки в 19-дюймовую металлическую стойку. Органы управления, индикации и аналоговый стрелочный измеритель выходного напряжения монтируются на передней панели, соединительные разъёмы - на задней стенке.
Питание генераторов - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Генератор импульсов высоковольтный SSG2100
Стандартная комплектность: генератор SSG без вспомогательного оборудования, шнур питания, провод заземления, вилка-перемычка (гнездо для подключения внешнего аварийного выключателя), руководство по эксплуатации, методика поверки.
Опции SSG500: блок связи с рефлектометром SA 32 для работы методом вторичного импульса (SIM), складной стол-треножник, блок аварийного отключения с кабелем.
Опции остальных моделей: корпус 19” без ручек для переноски, пара ручек, комплект роликов для корпуса 19”, разрядный стержень ES 45, аварийный выключатель с сигнальными лампами на барабане 25 или 50 м, блок связи SA 32, блок импульсных конденсаторов низкого напряжения SZ 1000, блок импульсных конденсаторов низкого напряжения SZ 1600.
Таблица 1 -
Характеристики |
Модификация | |||
SSG500 |
SSG1100 |
SSG1500 |
SSG2100 | |
Диапазоны выходного напряжения, кВ |
От 0 до 4 От 0 до 8 От 0 до 16 |
От 0 до 8 От 0 до 16 От 0 до 32 | ||
Максимальная энергия импульса, Дж |
512 |
1100 |
1536 |
2048 |
Максимальная сила выходного постоянного тока, мА (при напряжении, кВ) |
480 (4) |
560 (8) |
850 (8) | |
240 (8) |
280 (16) |
425 (16) | ||
120 (4) |
140 (32) |
210 (32) | ||
Частота следования импульсов, имп./мин. |
10, 20, 30 (для SSG1500) | |||
Пределы допускаемой приведенной погрешности измерения напряжения постоянного тока в рабочих условиях, % |
± 1,5 | |||
Напряжение сети питания, В |
198 - 242 |
Характеристики |
Модификация | |||
SSG500 |
SSG1100 |
SSG1500 |
SSG2100 | |
Частота сети питания, Гц |
45 - 60 | |||
Максимальная потребляемая мощность (короткое замыкание), кВ^А |
1,5 |
3 |
5 |
5 |
Изоляция между выводами (кроме высоковольтных) и корпусом в рабочих условиях Электрическая прочность (50 Гц, 1 мин.), В Сопротивление изоляции не менее, МОм |
1500 5 | |||
Г абаритные размеры, мм |
502х286х 390 |
514x645x730 | ||
Масса, кг |
48 |
79 |
120 |
126 |
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % атмосферное давление, кПа |
от минус 20 до плюс 50 до 90 без конденсации от 86,7 до 106,7 | |||
Устойчивость к условиям транспортирования |
гр. «3» ГОСТ 22261-94 с расширенными параметрами по температуре от - 20 до + 60 оС и относительной влажности до 95% при 30 оС |
