Номер по Госреестру СИ: 90510-23
90510-23 Комплекс эталонный
(ЭК КВ14)
Назначение средства измерений:
Комплекс эталонный ЭК КВ14 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
Внешний вид.
Комплекс эталонный
Рисунок № 1
Внешний вид.
Комплекс эталонный
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации 02567716.436614.001РЭ типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 2 «Использование по назначению ЭК КВ14» документа 02567716.436614.001РЭ «Комплекс эталонный ЭК КВ14. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
ПравообладательФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)
ИНН 6163000840
Юридический адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173
Телефон: (863)-264-19-74
Web сайт: www.rostcsm.ru
E-mail: info@rostcsm.ru
Изготовитель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)ИНН 6163000840
Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173
Телефон: (863)-264-19-74
Web сайт: www.rostcsm.ru
E-mail: info@rostcsm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)ИНН 6163000840
Юридический адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173
Телефон: (863)-264-19-74
Web сайт: www.rostcsm.ru
E-mail: info@rostcsm.ru
К комплексу данного типа относится комплекс эталонный ЭК КВ14 с заводским номером 11.
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости, заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного с таймерным выходом.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.
Общий вид комплекса представлен на рисунке 1.
Наименование комплекса, заводской номер и год изготовления приведены в документе 02567716.436614.001РЭ «Комплекс эталонный ЭК КВ14. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).
Нанесение знака поверки на комплекс не предусмотрено.
Пломбирование комплекса не предусмотрено.
Таблица 1 - Состав комплекса
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Комплекс эталонный, в составе: |
ЭК КВ14 |
1 шт. |
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 89728-23 |
- |
17 шт. |
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83764-21 |
- |
3 шт. |
Термометр сопротивления платиновый вибропрочный эталонный, регистрационный номер 32777-06 |
ПТСВ-1-2 |
1 шт. |
Секундомер электронный с таймерным выходом, регистрационный номер 12112-90 |
СТЦ-2 |
1 шт. |
Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16 |
СТЦ-2М |
3 шт. |
Измеритель температуры многоканальный прецизионный, регистрационный номер 19736-11 |
МИТ 8.15 |
1 шт. |
Термостат жидкостный |
ВИС-Т-06 серии Мастер |
1 шт. |
Термостат жидкостный |
ВИС-Т-11 |
1 шт. |
Вспомогательное оборудование |
- |
1 комп. |
Примечания:
сопротивления платинового вибропрочного эталонного, измерителя температуры многоканального прецизионного, секундомеров электронных с таймерным выходом на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс как их неотъемлемая часть.
характеристиками не хуже, чем у термостатов, указанных в таблице, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс как их неотъемлемая часть. |

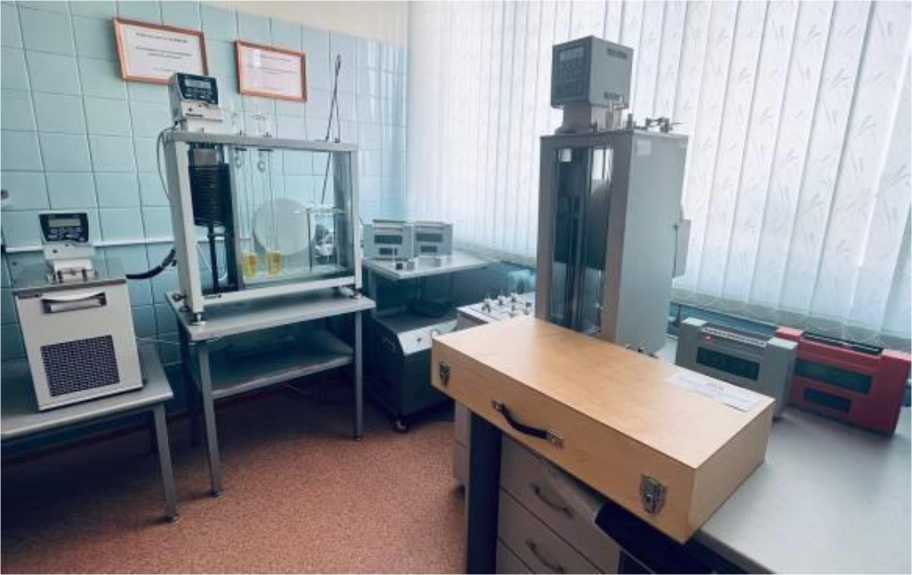

Рисунок 1 - Общий вид комплекса
1WA
Место нанесения заводского номера
Рисунок 2 - Маркировка комплекса
Метрологические и основные технические характеристики комплекса представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики комплекса
Наименование характеристики |
Значение |
Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 100,00 °С, мм2/с |
от 0,4 до 100000,0 |
Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 100,00 °С, мм2/с |
от 0,4 до 1000,0 включ., св. 1000,0 до 20000,0 включ., св. 20000,0 до 100000,0 |
Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 20000,0 мм2/с включ. св. 20000,0 до 100000,0 мм2/с |
±0,15 ±0,20 ±0,25 |
Таблица 3 - Основные технические характеристики комплекса
Наименование характеристики |
Значение |
Условия эксплуатации комплекса:
|
от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
Срок службы, лет |
24 |
Наработка до отказа, ч, не менее |
30000 |
