Сведения о средстве измерений: 85512-22 Установка акустическая поверочная

Номер по Госреестру СИ: 85512-22
85512-22 Установка акустическая поверочная
(УАП-01)

Назначение средства измерений:
Установка акустическая поверочная УАП-01 (далее - установка) предназначена для воспроизведения и измерений звукового давления и электрического напряжения переменного тока при проведении поверки и калибровки акустических средств измерений.

сертификация программного обеспечения
Внешний вид. Установка акустическая поверочная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка акустическая поверочная
Рисунок № 1

Общие сведения

Дата публикации - 18.05.2022
Срок свидетельства -
Номер записи - 187549
ID в реестре СИ - 1399546
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1125 от 2022.05.04 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Установка акустическая поверочная (УАП-01)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85512-22

 Установка акустическая поверочная, УАП-01
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		1 год
86111-22

 Комплекс эталонный, ЭК КВ7
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
86131-22

 Комплекс эталонный, ЭК КВ9
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
86172-22

 Комплекс эталонный, ЭК КВ10
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
86173-22

 Комплекс эталонный, ЭК КВ6
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
86267-22

 Комплекс эталонный, ЭК КВ8
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
86669-22

 Манометр грузопоршневой абсолютного давления, СРВ5000-ХА
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		2 года
87358-22

 Комплекс эталонный, ЭК КВ4
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
87567-22
07.12.2027
 Измерители качества электрической энергии портативные, ИКЭП
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		4 года
87853-22

 Полигон пространственный эталонный Самарский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
88182-23

 Комплекс эталонный, ЭК КВ12
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
88225-23
07.02.2028
 Установки для поверки средств измерений длины, УПСД-А
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		1 год
88344-23

 Полигон пространственный эталонный Свердловский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
88433-23

 Базис эталонный линейный Астраханский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
88560-23

 Наборы грузов контрольных, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		1 год
88740-23

 Микроманометр, ПМКМ-1
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		2 года
89007-23

 Микроманометр, ПМКМ-1
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		2 года
89703-23

 Комплекс эталонный, ЭК КВ5
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
89707-23
08.08.2028
 Измерители частоты терапевтических аппаратов, ИЧТА-01
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		1 год
89825-23

 Комплекс эталонный, ЭК КВ13
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
90510-23

 Комплекс эталонный, ЭК КВ14
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		3 года
90836-23

 Установка аудиометрическая поверочная, УАП-2
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		1 год
91817-24

 Микроманометр, ПМКМ
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород) 		ОТ
МП 		2 года

Кто поверяет Установка акустическая поверочная (УАП-01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)		 РСТ
  • Нет модификации
    		•  2 1 1 0 2 1 1

    Стоимость поверки Установка акустическая поверочная (УАП-01)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для управления режимами работы установки и обработки измерительных сигналов применяется внутреннее (встроенное) ПО, которое установлено при изготовлении установки и не имеет возможности считывания.

    Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    EcophysikaTesting

    Номер версии (идентификационный номер) ПО

    не ниже ver. 1.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Установка акустическая поверочная УАП-01. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к установке акустической поверочной УАП-01

    Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».

    Изготовитель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
    ИНН 5262006584
    Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1
    Телефон (факс): 8 (800) 200-22-14
    Web-сайт: www.nncsm.ru
    E-mail: mail@nncsm.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
    Телефон (факс): (495) 526-63-00
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Принцип действия установки основан на преобразовании звукового давления первичными измерительными акустическими преобразователями (измерительными микрофонами) в электрическое напряжение переменного тока и измерении его параметров мультиметром и измерителем нелинейных искажений. Воспроизведение звукового давления с заданным уровнем осуществляется в камере малого объёма (КМО) акустического калибратора встроенным излучателем. Синусоидальный электрический сигнал на вход излучателя подаётся от генератора, встроенного в акустический калибратор. Уровень звукового давления (УЗД) задается переключателем уровня. Стабилизация УЗД осуществляется за счёт обратной связи с использованием контрольного микрофона, размещенного в КМО.

    Установка состоит из:

    • - измерительной подсистемы, включающей микрофоны 40AG (регистрационный номер 35342-07 в Федеральном информационном фонде, далее - рег. №) и 40EH, мультиметр цифровой 34401А (рег. № 54848-13), преобразователь напряжения измерительный цифровой ЭКОФИЗИКА-110А (рег. № 73243-18), измеритель нелинейных искажений АКИП-4501 (рег. № 68366-17);

    • - подсистемы воспроизведения, включающей калибратор акустический 4231 (рег. № 67480-17), генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10), генератор сигналов произвольной формы 33220А (рег. № 62209-15) и электростатические актюаторы с источником питания.

    Установка соответствует требованиям к рабочему эталону «ИЗЛУЧАТЕЛЬ ЗВУКА» и «ПРИЁМНИК ЗВУКА» по Приказу Росстандарта № 2537 от 30 ноября 2018 г. и может применяться при проведении поверки и калибровки измерительных микрофонов, акустических калибраторов, шумомеров. Установка позволяет в автоматизированном режиме осуществлять поверку определенных типов шумомеров в соответствии с установленной версией программного обеспечения (ПО).

    Общий вид установки с указанием места пломбировки (МП) от несанкционированного доступа представлен на рисунке 1.

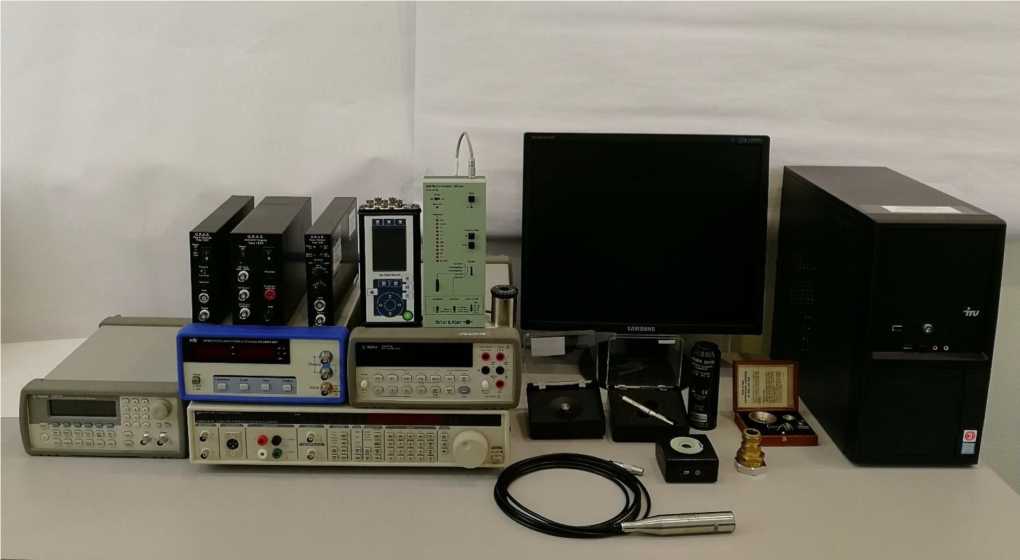

    Внешний вид. Установка акустическая поверочная (УАП-01), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений


    Таблица 5 - Комплектность установки

    Наименование

    Обозначение

    Количество

    1 Установка акустическая поверочная в составе:

    УАП-01

    1 шт.

    1.2 Компьютер

    -

    1 шт.

    1.3 Калибратор акустический

    4231

    1 шт.

    1.4 Калибратор акустический

    CAL250

    1 шт.

    1.5 Калибратор акустический

    4226

    1 шт.

    1.6 Микрофон

    40AG

    1шт.

    1.7 Предусилитель микрофонный

    26AG

    1 шт.

    1.8 Источник питания предусилителя и микрофона

    12AK-S3

    1 шт.

    1.9 Микрофон

    40EH

    1 шт.

    1.10 Предусилитель микрофонный

    26HF

    1 шт.

    1.11 Источник питания предусилителя и микрофона

    12HF

    1 шт.

    1.12 Генератор сигналов сложной формы со

    сверхнизким уровнем искажений

    DS360

    1 шт.

    1.13 Генератор сигналов произвольной формы

    33220А

    1 шт.

    1.14 Мультиметр цифровой

    34401А

    1 шт.

    1.15 Преобразователь напряжения измерительный

    цифровой

    ЭКОФИЗИКА-110А

    1 шт.

    1.16 Измеритель нелинейных искажений

    АКИП-4501

    1 шт.

    1.17 Электростатические актюаторы

    UA0033 и UA0023

    1 шт.

    1.18 Источник питания актюаторов

    14АА

    1 шт.

    1.19 Адаптер прямого входа

    ORT-I0IDIR

    1 шт.

    1.20 Эквивалент микрофонного капсюля

    ЭКМ-101

    2 шт.

    1.21 Звукоизолированная камера

    -

    1 шт.

    Наименование

    Обозначение

    Количество

    2 Методика поверки

    340-0417-20 МП

    1 экз.

    3 Паспорт

    -

    1 экз.

    4 Руководство по эксплуатации

    -

    1 экз.

    5 Инструкция пользователя

    ПКДУ.411100.001.012 РЭ

    1 экз.


    Таблица 2 - Метрологические характеристики измерительной подсистемы

    Наименование характеристики

    Значение

    Измерение звукового давления в КМО акустического калибратора/пистонфона

    Диапазон измерений УЗД, дБ отн. 20 мкПа

    • - в диапазоне частот от 160 до 500 Гц

    • - в диапазоне частот св. 500 до 1250 Гц

    от 93 до 160

    от 93 до 125

    Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерений УЗД микрофоном 40AG с предусилителем микрофонным 26AG, дБ

    • - в диапазоне измерений УЗД от 93 до 125 дБ отн. 20 мкПа

    • - в диапазоне измерений УЗД св. 125 до 160 дБ отн. 20 мкПа

    ±0,15

    ±1,00

    Наименование характеристики

    Значение

    Пределы допускаемой относительной погрешности измерений частоты звукового давления, %

    ±0,3

    Верхняя граница диапазона измерений коэффициента нелинейных искажений (КНИ) в диапазоне частот от 20 Гц до 20 кГц, %

    50

    Пределы допускаемой абсолютной погрешности измерений КНИ при отношении сигнал/шум не менее 54 дБ, %

    ±(0,1-КНИ+0,2)

    Измерение электрического напряжения переменного тока

    Верхняя граница диапазона измерений напряжения переменного тока в диапазоне частот от 10 Гц до 50 кГц, В

    750

    Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока

    ±(0,0012-U+0,0005P)*

    Измерение собственных шумов шумомера в звукоизолированной камере

    Диапазон измерений уровня звука в звукоизолированной камере, дБА

    от 15** до 94

    Пределы допускаемой относительной погрешности измерений уровня звука в звукоизолированной камере, дБ

    ±1,0

    * U - измеренное значение напряжения, P - предел измерений напряжения ** при УЗД внешних шумов не более 30 дБА

    Таблица 3 - Метрологические характеристики подсистемы воспроизведения

    Наименование характеристики

    Значение

    Воспроизведение звукового давления в КМО калибраторов 4231 и CAL250

    УЗД, воспроизводимый калибратором 4231 на частоте 1000 Гц, дБ отн. 20 мкПа

    94;114

    УЗД, воспроизводимый калибратором CAL250 на частоте 251,2 Гц, дБ отн. 20 мкПа

    114

    Доверительные границы относительной погрешности (при доверительной вероятности 0,95) воспроизведения УЗД, дБ

    ±0,2

    Пределы    допускаемой    относительной    погрешности

    воспроизведения частоты звукового давления, %

    - 4231

    ±0,10

    - CAL250

    ±1,25

    КНИ, %, не более

    - 4231

    1

    - CAL250

    2

    Воспроизведение звукового давления в КМО калибратора 4226

    УЗД, воспроизводимый на номинальных центральных частотах полос пропускания октавных фильтров от 31,5 Гц до 16 кГц, дБ отн.

    94; 104;114

    20 мкПа

    Доверительные границы относительной погрешности (при доверительной вероятности 0,95) воспроизведения УЗД, дБ

    ±0,5

    Пределы    допускаемой    относительной    погрешности

    воспроизведения частоты звукового давления, %

    ±1,0

    КНИ, %, не более

    1

    Наименование характеристики

    Значение

    Воспроизведение звукового давления электростатическим возбудителем (актюатором)

    Пределы допускаемой абсолютной погрешности измерений относительной частотной характеристики шумомера/микрофона в диапазоне частот от 20 до 40000 Гц, дБ

    ±0,25

    Воспроизведение электрического напряжения переменного тока

    Диапазон выходного напряжения переменного тока, В

    от 5П0-6 до 14,4

    Пределы допускаемой относительной погрешности установки среднего квадратического значения выходного напряжения переменного тока не менее 1 мВ, %

    ±1

    Диапазон частот, Гц

    от 0,01 до 2П05

    Пределы допускаемой абсолютной погрешности установки частоты выходного напряжения, Гц

    ±(25П0-6 F +0,004)*

    * F - установленное значение частоты

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры компонентов установки, мм, не более компьютер

    системный блок

    длина

    390,0

    ширина

    180,0

    высота

    350,0

    монитор

    длина

    240,0

    ширина

    410,0

    высота

    420,0

    калибратор акустический 4231

    длина

    72,0

    ширина

    72,0

    высота

    40,0

    - калибратор акустический CAL250

    высота

    124,0

    диаметр

    45,0

    - калибратор акустический 4226

    длина

    265,0

    ширина

    125,0

    высота

    62,0

    микрофон 40AG с предусилителем микрофонным 26AG капсюль

    высота

    12,5

    диаметр

    13,2

    предусилитель

    высота

    77,5

    диаметр

    12,7

    Наименование характеристики

    Значение

    источник питания предусилителя и микрофона 12AK-S3

    длина

    132,6

    ширина

    34,6

    высота

    196,0

    микрофон 40EH с предусилителем микрофонным 26HF

    длина

    13,8

    диаметр

    2,6

    источник питания предусилителя и микрофона12НР

    длина

    132,6

    ширина

    34,6

    высота

    196,0

    генератор сигналов сложной формы со сверхнизким уровнем

    искажений DS360

    длина

    430,0

    ширина

    88,0

    высота

    410,0

    генератор сигналов произвольной формы 33220А

    длина

    272,3

    ширина

    212,8

    высота

    88,3

    мультиметр цифровой 34401А

    длина

    374,0

    ширина

    255,0

    высота

    104,0

    преобразователь   напряжения   измерительный   цифровой

    ЭКОФИЗИКА-110А

    длина

    175,0

    ширина

    86,0

    высота

    35,0

    АКИП-4501

    длина

    254,0

    ширина

    115,0

    высота

    384,0

    Масса компонентов установки, г, не более компьютер

    системный блок

    2700

    монитор

    3000

    калибратор акустический 4231

    150

    калибратор акустический CAL250

    249

    калибратор акустический 4226

    1500

    микрофон 40AG с предусилителем микрофонным 26AG

    капсюль

    7

    предусилитель

    33

    источник питания предусилителя и микрофона12AK-S3

    770

    микрофон 40EH с предусилителем микрофонным 26HF

    60

    источник питания предусилителя и микрофона^^

    620

    Наименование характеристики

    Значение

    генератор сигналов сложной формы со сверхнизким уровнем

    искажений DS360

    6800

    генератор сигналов произвольной формы 33220А

    3400

    мультиметр цифровой 34401А

    3600

    преобразователь   напряжения   измерительный   цифровой

    ЭКОФИЗИКА-110А

    550

    - АКИП 4501

    3800

    Параметры электропитания:

    - напряжение переменного тока, В

    от 198 до 242

    - частота переменного тока, Гц

    от 49 до 51

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +25

    - относительная влажность окружающего воздуха при температуре

    +25 °С, %, не более

    70

    - атмосферное давление, кПа

    от 84,0 до 106,7

    - УЗД внешних шумов, дБС, не более

    40


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
