Сведения о средстве измерений: 86111-22 Комплекс эталонный

Номер по Госреестру СИ: 86111-22
86111-22 Комплекс эталонный
(ЭК КВ7)

Назначение средства измерений:
Комплекс эталонный ЭК КВ7 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях. Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2622 от 05.11.2019.

сертификация программного обеспечения
Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекс эталонный
Рисунок № 1
Внешний вид. Комплекс эталонный, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекс эталонный
Рисунок № 2

Общие сведения

Дата публикации - 13.07.2022
Срок свидетельства -
Номер записи - 188102
ID в реестре СИ - 1400767
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное бюджетное учреждение "Государственный региональный центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№1706 от 2022.07.11 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Комплекс эталонный (ЭК КВ7)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное бюджетное учреждение "Государственный региональный центр стандартизации

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85512-22

Установка акустическая поверочная, УАП-01
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
86111-22

Комплекс эталонный, ЭК КВ7
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86131-22

Комплекс эталонный, ЭК КВ9
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86172-22

Комплекс эталонный, ЭК КВ10
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86173-22

Комплекс эталонный, ЭК КВ6
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86267-22

Комплекс эталонный, ЭК КВ8
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
86669-22

Манометр грузопоршневой абсолютного давления, СРВ5000-ХА
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
87358-22

Комплекс эталонный, ЭК КВ4
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
87567-22
07.12.2027
Измерители качества электрической энергии портативные, ИКЭП
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
4 года
87853-22

Полигон пространственный эталонный Самарский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88182-23

Комплекс эталонный, ЭК КВ12
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88225-23
07.02.2028
Установки для поверки средств измерений длины, УПСД-А
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
88344-23

Полигон пространственный эталонный Свердловский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88433-23

Базис эталонный линейный Астраханский, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
88560-23

Наборы грузов контрольных, Обозначение отсутствует
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
88740-23

Микроманометр, ПМКМ-1
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
89007-23

Микроманометр, ПМКМ-1
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года
89703-23

Комплекс эталонный, ЭК КВ5
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
89707-23
08.08.2028
Измерители частоты терапевтических аппаратов, ИЧТА-01
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
89825-23

Комплекс эталонный, ЭК КВ13
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
90510-23

Комплекс эталонный, ЭК КВ14
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
3 года
90836-23

Установка аудиометрическая поверочная, УАП-2
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
1 год
91817-24

Микроманометр, ПМКМ
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации (РОССИЯ метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород)
ОТ
МП
2 года

Справочный отчет по организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Кто поверяет Комплекс эталонный (ЭК КВ7)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Комплекс эталонный (ЭК КВ7)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    наносится на титульный лист руководства по эксплуатации 02567296.436614.001РЭ типографическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в п. 2 документа 02567296.436614.001РЭ «Комплекс эталонный ЭК КВ7. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622

    Правообладатель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

    ИНН 5262006584

    Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1

    Телефон: (800) 200-22-14

    Web-сайт: www.nncsm.ru

    E-mail: mail@nncsm.ru

    Изготовитель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
    (ФБУ «Нижегородский ЦСМ»)
    ИНН 5262006584
    Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
    Телефон: (800) 200-22-14
    Web-сайт: www.nncsm.ru
    E-mail: mail@nncsm.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19
    Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru
    об аккредитации в реестре аккредитованных лиц

    Правообладатель

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
    ИНН 5262006584
    Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
    Телефон: (800) 200-22-14
    Web-сайт: www.nncsm.ru
    E-mail: mail@nncsm.ru

    Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного.

    Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

    Общий вид комплекса представлен на рисунке 1.

    Наименование комплекса - Комплекс эталонный ЭК КВ7, заводской номер

    ННЦСМ1, год изготовления 2021 г. приводят в документе 02567296.436614.001РЭ

    «Комплекс эталонный ЭК КВ7. Руководство по эксплуатации» и на шильдике, расположенный на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).

    Знак поверки наносится на свидетельство о поверке (при его оформлении). Пломбирование комплекса эталонного не предусмотрено.

    Таблица 1 - Состав ЭК КВ7

    Наименование

    Обозначение

    Количество

    Комплекс эталонный, в составе:

    ЭК КВ7

    1 шт.

    Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83723-21, 83764-21

    -

    9 шт.

    Термометр лабораторный электронный, регистрационный номер 69551-17

    LTA-Э

    1 шт.

    Продолжение таблицы 1

    Секундомеры электронные, регистрационный номер 44154-10

    Интеграл С-01

    2 шт.

    Термостат жидкостный

    ВИС-Т-06-01

    1 шт.

    Вспомогательное оборудование

    -

    1 комп.

    Примечания:

    • 1. Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра лабораторного электронного, секундомеров электронных на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице 1, при условии, что владелец ЭК КВ7 не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ7 как их неотъемлемая часть.

    • 2. Допускается замена термостата на аналогичный с метрологическими характеристиками не хуже, чем у термостата, указанного в таблице 1, при условии, что владелец ЭК КВ7 не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ7 как их неотъемлемая часть.

    Внешний вид. Комплекс эталонный (ЭК КВ7), http://oei-analitika.ru

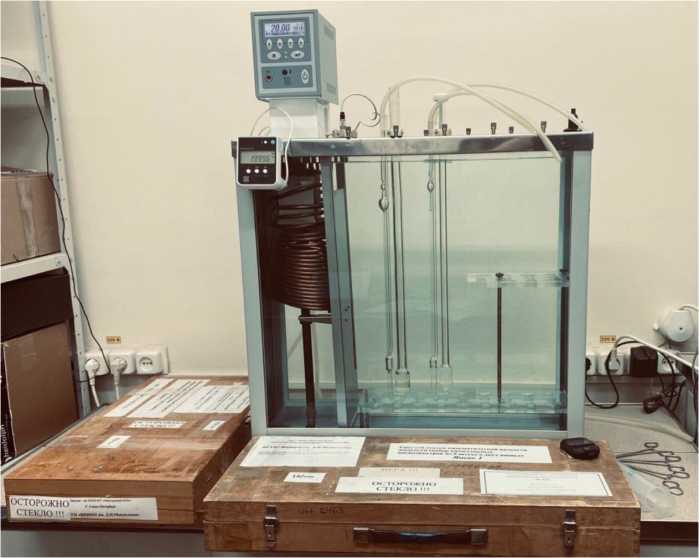

    Рисунок 1 - Общий вид ЭК КВ7

    Место нанесения заводского номера

    Внешний вид. Комплекс эталонный (ЭК КВ7), http://oei-analitika.ru

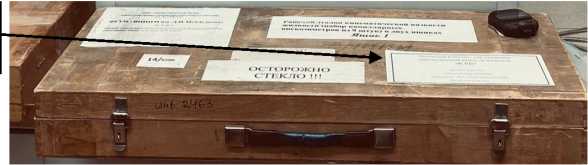

    Рисунок 2 - Маркировка комплекса


    Таблица 4 - Комплектность ЭК КВ7

    Наименование

    Обозначение

    Количество

    Комплекс эталонный

    ЭК КВ7

    1 шт.

    Комплекс эталонный ЭК КВ 7. Руководство по эксплуатации

    02567296.436614.001 РЭ

    1 экз.


    Метрологические и основные технические характеристики комплекса представлены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики комплекса

    Наименование характеристики

    Значение

    Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 40,00 °С, мм2

    от 0,4 до 34000,0

    Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 40,00 °С, мм2

    от 0,4 до 1000,0 включ.,

    св. 1000,0 до 20000,0 включ.,

    св. 20000,0 до 34000,0

    Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ.

    в поддиапазоне значений кинематической вязкости св. 1000,0 до 20000,0 мм2/с включ.

    в поддиапазоне значений кинематической вязкости

    св. 20000,0 до 34000,0 мм2

    ±0,15

    ±0,20

    ±0,25

    Таблица 3 - Основные технические характеристики комплекса

    Наименование характеристики

    Значение

    Условия эксплуатации комплекса:

    - температура окружающего воздуха, °С

    от +18 до +22

    - относительная влажность воздуха, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В

    от 198 до 242

    Средний срок службы, лет

    24

    Наработка до отказа, не менее, ч

    30000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
