Номер по Госреестру СИ: 89707-23
89707-23 Измерители частоты терапевтических аппаратов
(ИЧТА-01)
Назначение средства измерений:
Измерители частоты терапевтических аппаратов ИЧТА-01 (далее - измерители) предназначены для измерений частоты излучения излучателей аппаратов для лечения током надтональной частоты при контроле технического состояния, настройке и ремонте.

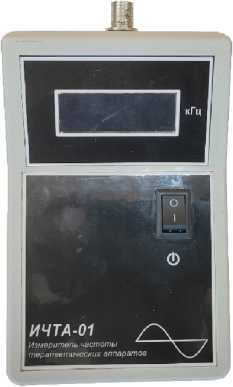

Внешний вид.
Измерители частоты терапевтических аппаратов
Рисунок № 1

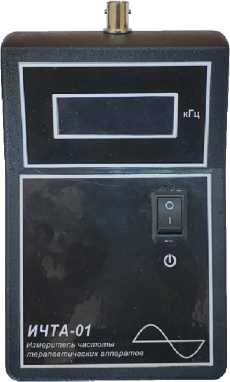

Внешний вид.
Измерители частоты терапевтических аппаратов
Рисунок № 2

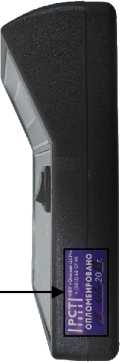

Внешний вид.
Измерители частоты терапевтических аппаратов
Рисунок № 3

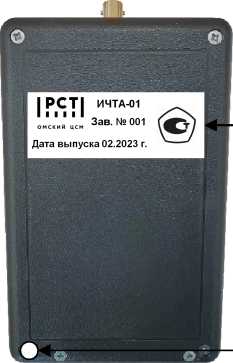

Внешний вид.
Измерители частоты терапевтических аппаратов
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей является встроенным, основными функциями которого являются:
-
- прием, преобразование, обработка и отображение измерительной информации на индикаторе;
-
- управление питанием измерителя.
Влияние ПО учтено при нормировании метрологических характеристик измерителей.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
недоступно |
Номер версии (идентификационный номер) ПО |
не присвоен |
Цифровой идентификатор ПО |
недоступен |
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на шильдик, расположенный на нижней полуформе корпуса, и на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа ОЦСМ.411142.001 РЭ «Измеритель частоты терапевтических аппаратов ИЧТА-01. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 13 октября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ОЦСМ.411142.001 ТУ «Измерители частоты терапевтических аппаратов ИЧТА-01. Технические условия».
ПравообладательФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А ИНН 5502029980
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117АПринцип действия измерителей основан на счетно-импульсном принципе: измерители считают количество импульсов в течение определенного интервала времени. При измерении частоты измерители считают количество импульсов, сформированных из входного сигнала, за время длительности стробимпульса. Длительность стробимпульса задается опорной частотой.
Конструктивно измерители выполнены в виде переносных приборов. В пластмассовом корпусе измерительного блока находятся электронные элементы измерительной схемы прибора, цифровой индикатор, литий-ионный аккумулятор, разъем типа BNC для подключения внешнего источника сигнала, антенный вход. Результаты измерения частоты выводятся на индикатор. На корпусе расположена кнопка, предназначенная для включения и выключения измерителя.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на шильдик, расположенный на нижней полуформе корпуса, типографским методом.
Общий вид измерителей с указанием места расположения шильдика с нанесенным заводским номером и знаком утверждения типа, места установки пломбы-наклейки изготовителя и места установки пломбы-наклейки со знаком поверки представлен на рисунке 1.
Место установки пломбы-наклейки изготовителя
Место расположения шильдика с нанесенным заводским номером и знаком утверждения типа
Место установки пломбы-наклейки со знаком поверки
Рисунок 1- Общий вид измерителей с указанием места расположения шильдика с нанесенным заводским номером и знаком утверждения типа, места установки пломбы-наклейки изготовителя и места установки пломбы-наклейки со знаком поверки
Таблица 2- Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений частоты сигнала, кГ ц |
от 0,010 до 500,000 |
Пределы допускаемой абсолютной погрешности измерений частоты сигнала, кГц |
± (0,001-./* + 0,001) |
Цена единицы младшего разряда индикатора, кГц, в диапазоне: | |
- от 0,010 до 9,999 кГц |
0,001 |
- от 10,00 до 99,99 кГц |
0,01 |
- от 100,0 до 500,0 кГц |
0,1 |
*. f - измеренное значение частоты сигнала, кГц |
Таблица 3- Основные технические характеристики
Наименование характеристики |
Значение |
Параметры встроенного источника питания: | |
- напряжение питания, В |
3,7 |
- емкость, мА-ч |
800 |
Габаритные размеры, мм, не более: | |
- высота |
50 |
- длина |
150 |
- ширина |
95 |
Масса, кг, не более |
0,500 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +15 до +35 |
- относительная влажность, %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
5 |
Средняя наработка на отказ, ч, не менее |
2000 |
