Номер по Госреестру СИ: 86552-22
86552-22 Термопреобразователи сопротивления платиновые
(TR61)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые TR61 (далее - преобразователи температуры) предназначены для измерений температуры нефти в составе системы измерений количества и показателей качества нефти № 1008 на входе Марийского НПЗ (далее - СИКН).
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 30.08.2022
Срок свидетельства -
Номер записи - 188549
ID в реестре СИ - 1401690
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TR61,
Производитель
Изготовитель - Фирма "Endress+Hauser Sicestherm S.r.L."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2141 от 2022.08.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
№233 от 2024.01.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (TR61)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
86552-22 Термопреобразователи сопротивления платиновые (TR61) Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
75208-19 Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex) Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ») (РОССИЯ г. Обнинск) |
Все средства измерений Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26239-06 01.09.2011 |
Термопреобразователи сопротивления платиновые, TR Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
2 года | |
|
32474-06 01.09.2011 |
Преобразователи термоэлектрические, TC Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
35654-07 01.08.2012 |
Преобразователи термоэлектрические, TSC310 Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
2 года | |
|
42890-09 01.01.2015 |
Датчики температуры, Omnigrad S мод. TMT 142C, TMT 142R Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ |
2 года |
|
42895-09 01.01.2015 |
Термометры сопротивления платиновые, Omnigrad мод. TST310, TST434, TST602 Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ |
2 года |
|
49520-12 10.04.2017 |
Преобразователи термоэлектрические, TC, TAF, TSC Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ |
2 года |
|
50137-12 18.06.2017 |
Преобразователи термоэлектрические поверхностного типа, TSK100 Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ |
2 года |
|
53480-13 15.02.2023 |
Датчики температуры многозонные, TEMPTG мод. TEMPTG-YYY и TTSP-ХХХХХХ Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ |
Первичная поверка при вводе в эксплуатацию |
|
55540-13 06.09.2023 |
Термопреобразователи сопротивления платиновые, TM, TMR Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ МП |
2 года; 4 года - для ТС класса допуска "В" без измерительного преобразователя и с верхним пределом рабочего диапазона измерительных температур не более +180 °C |
|
63821-16 25.08.2025 |
Датчики температуры, TMT142R, TMT142C, TMT162R, TMT162C Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ МП |
2 года; 5 лет для сборок с сенсорами Pt100 (классом А, В с диапазоном -50 … +300 °С); с сенсором К-типа (класса допуска 2 с диапазоном -40 … +600 °С) |
|
67337-17 |
Датчики температуры, TMT142R Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
68002-17 06.07.2027 |
Термопреобразователи сопротивления платиновые, TR, TS, TST, TPR, TSM, TET Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ МП |
2 года; 5 лет - для ТС классов А, В с диапазоном измерений -50 … +300 °С; 3 года - для ТС классов А, В с нижним пределом диапазона измерений -196 … -50 °С (не вкл.) и верхним пределом св.+300 °С |
|
68003-17 06.07.2027 |
Преобразователи термоэлектрические, TC, TSC, TAF, TEC, TPC Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ МП |
2 года; 5 лет - для ТП с НСХ типов К, J с верхним пределом диапазона измерений +600 °С, для ТП с НСХ типа N с верхним пределом диапазона измерений +800 °С; 1 год - для ТП с НСХ типов R, S, В с верхним пределом диапазона измерений св. +1100 °С |
|
80887-20 |
Термопреобразователь сопротивления , TST310 Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
82573-21 04.08.2026 |
Термопреобразователи сопротивления платиновые, iTHERM ModuLine Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ МП |
5 лет - для ТС классов А, В с пределами измерений от -50 до +300 °С (включ.); 3 года - для ТС классов А, В с нижним пределом измерений от -196 до -50 °С (не включ.) и (или) верхним пределом измерений св. +300 °С; 2 года - для остальных ТС |
|
82523-21 09.08.2026 |
Преобразователи термоэлектрические, iTHERM ModuLine Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ МП |
5 лет для ТП с НСХ типов "К", "J" с верхним пределом измерений не более +600 °С включ.; для ТП с НСХ типа "N" с верхним пределом измерений не более +800 °С включ.; 2 года для остальных ТП |
|
86552-22 |
Термопреобразователи сопротивления платиновые, TR61 Фирма "Endress+Hauser Sicestherm S.r.L." (ИТАЛИЯ ) |
ОТ МП |
1 год |
Кто поверяет Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МАРИЙСКИЙ НПЗ" (RA.RU.312068) | 12 | 6 | 6 | 0 | 12 | 6 | 6 | |||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 |
Стоимость поверки Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспортов преобразователей температуры печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Принцип измерения» документа «Техническое описание. Omnigrad S TR61».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым TR61ГОСТ 8.885-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ПравообладательФирма «Endress+Hauser Sicestherm S.r.L.», Италия
Адрес: Via M.Luther King 7, 20060 Pessano con Bornago, Italy
Телефон: +49 7622 28 0 Факс: +49 7622 28 14 38 E-mail: info@ehsice.endress.com
Изготовитель
Фирма «Endress+Hauser Sicestherm S.r.L.», ИталияАдрес: Via M.Luther King 7, 20060 Pessano con Bornago, Italy
Телефон: +49 7622 28 0
Факс: +49 7622 28 14 38
E-mail: info@ehsice.endress.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии -Федерального государственного унитарного предприятия «Всероссийский исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР -«ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, 19 Адрес местонахождения: 420088, Россия, Республика Татарстан, г. ул. 2-я Азинская, 7 «а»
Телефон: 8(843) 272-70-62
Факс: 8(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Фирма «Endress+Hauser Sicestherm S.r.L.», ИталияАдрес: Via M.Luther King 7, 20060 Pessano con Bornago, Italy
Телефон: +49 7622 28 0 Факс: +49 7622 28 14 38 E-mail: info@ehsice.endress.com
Принцип действия преобразователей температуры основан на преобразовании сигнала первичного термопреобразователя сопротивления в унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА.
Преобразователи температуры состоят из измерительной вставки, представляющей из себя платиновый чувствительный элемент, помещенный в защитный чехол, который соединен с преобразователем измерительным iTemp PCP TMT 181 (далее - ИП) с унифицированным электрическим выходным сигналом постоянного тока. Электрическая цепь преобразователей температуры с чувствительными элементами выполнена по четырехпроводной схеме.
ИП конструктивно выполнен в корпусе из поликарбоната с расположенными на нем клеммами для подключения первичного термопреобразователя сопротивления и клеммами для вывода выходного сигнала и питания. Внутри корпуса расположен электронный блок с микропроцессором, обеспечивающим аналого-цифровое преобразование и обработку результатов преобразования. Все цепи (вход, выход, питание) гальванически развязаны.
Установка пломб на преобразователи температуры не предусмотрена. Нанесение знака поверки на преобразователи температуры не предусмотрено.
Заводские номера преобразователей температуры нанесены металлографическим способом на маркировочных табличках, закрепленных на корпусах преобразователей температуры. Единичные экземпляры преобразователей температуры имеют заводские № AA000114308, AA000214308, AA000314308, AA000414308, D3003B14308, D3003A14308.
Преобразователи температуры расположены в отапливаемом помещении блок-бокса СИКН.

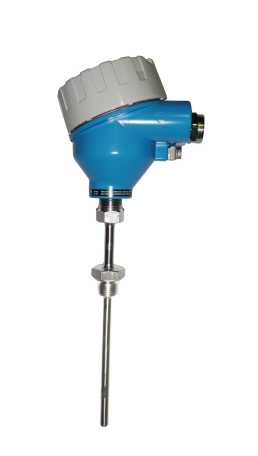

Общий вид преобразователей температуры представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей температуры
Комплектность преобразователей температуры приведена в таблице 3.
Таблица 3 - Комплектность преобразователей температуры
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователи сопротивления платиновые TR61, заводские № AA000114308, AA000214308, AA000314308, AA000414308, D3003B14308, D3003A14308 |
- |
6 шт. |
|
Технический паспорт |
- |
6 экз. |
Основные метрологические и технические характеристики преобразователей температуры приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от +5 до +40 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип чувствительного элемента |
1xPt100 TF |
|
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 |
|
Диаметр погружной части, мм |
9 |
|
Длина погружной части, мм - преобразователь температуры с заводским № D3003B14308; |
80 |
|
- преобразователи температуры с заводскими № AA000114308, AA000214308, AA000314308, D3003A14308; |
150 |
|
- преобразователь температуры с заводским № AA000414308 |
300 |
|
Напряжение питания постоянного тока, В |
от 8 до 35 |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
20±5 |
|
Степень защиты от влаги и пыли |
IP66 |
|
Маркировка взрывозащиты |
1Ex d IIC Т6 |
