Номер по Госреестру СИ: 67622-17
67622-17 Системы учета и контроля резервуарных запасов
(Entis)
Назначение средства измерений:
Системы учета и контроля резервуарных запасов Entis (далее - системы) предназначены для измерений уровня, давления и температуры запасов жидких продуктов, в том числе сжиженных газов, расчета их объема, плотности и массы.

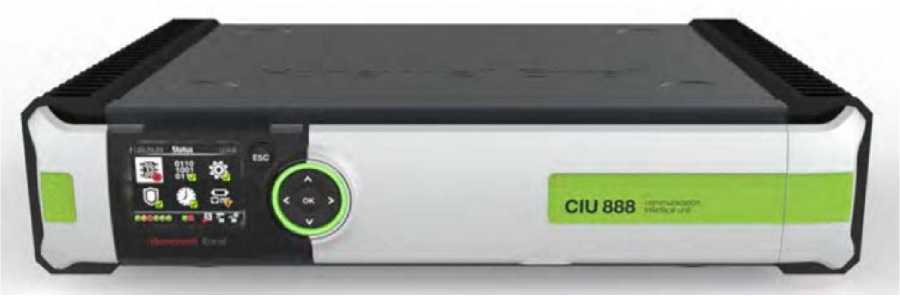

Внешний вид.
Системы учета и контроля резервуарных запасов
Рисунок № 1

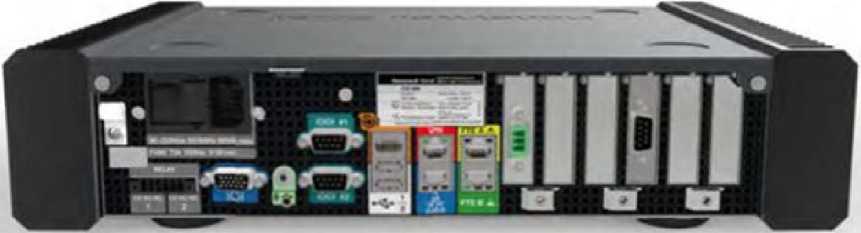

Внешний вид.
Системы учета и контроля резервуарных запасов
Рисунок № 2
Программное обеспечение
Система имеет встроенное программное обеспечение и энергонезависимую память для хранения данных заводских настроек. Обработка поступающих в CIU 888 измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программное обеспечение защищено использованием паролей доступа к данным, а также аппаратной блокировкой «замковыми» переключателями, находящимися на передней панели устройства.
Номера версий и цифровые идентификаторы программного обеспечения отображаются в меню системы при помощи конфигурационного программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Наименование ПО |
Идентификационное наименование ПО |
Enraf Tank Inventory System |
Номер версии (идентификационный номер) ПО |
Ver. 2.7xx* |
Цифровой идентификатор ПО |
D71419BD-7476-4C62-9E5C- C5262DCBAD0F |
* - х=1...9 |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом и на этикетку с описанием изделия наклеенной на блоке интерфейсов связи CIU 888 методом аппликации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам учета и контроля резервуарных запасов Entis
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Поверка
Поверкаосуществляется по документу МП 208-012-2017 с изменением № 1 «ГСИ. Системы учета и контроля резервуарных запасов Entis. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.05.2018 г.
Основные средства поверки: рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502-98 (регистрационный номер 60606-15), верхний предел измерений 50 м;
плотномер портативный DM-230.2A (регистрационный номер 51123-12), диапазон измерений плотности от 650 до 1650 кг/м3, диапазон измерений температуры от минус 40 до плюс 85 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт системы.
Изготовитель
Фирма «Honeywell-Enraf», Нидерланды
Адрес: Delftechpark 39, 2628 XJ Delft, Postbus 812 2600, AV Delft, Netherlands Телефон/факс: +31 15 2701 100 / +31 15 2701 111
Web-сайт: www.honeywellenraf.com
E-mail: enraf-nl@honeywell.com
Заявитель
Закрытое акционерное общество «Хоневелл» (ЗАО «Хоневелл») ИНН 7710065870; КПП 773001001
Адрес: г. Москва, ул. Киевская, д.7 (8-й этаж) Телефон: (495) 797-47-35
E-mail: Daniel.Kutischev@honeywell. com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон/факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Принцип действия систем основан на сборе измерительной информации передаваемой по цифровым протоколам связи от средств измерений, входящих в состав системы ее программной обработке и индикации.
На входы блока интерфейсов связи CIU 888 от средств измерений уровня, температуры и давления, измеряющих состояние продукта в резервуаре, по цифровым протоколам связи IP-BPM и Modbus поступают электрические сигналы, содержащие информацию о значениях измеряемых величин. Микропроцессорная схема блока интерфейсов связи CIU 888, используя введенные заранее конфигурационные данные о параметрах и характеристиках резервуаров, проводит расчет запасов продукта: объема, массы, плотности и т.д.
Блок интерфейсов связи CIU 888 осуществляет передачу информации о состоянии резервуарных запасов по протоколу ModBus на центральную станцию системы, где происходит визуализация переданной информации.
Блок интерфейсов связи CIU 888 также формирует цифровые сигналы для систем регулирования и управления высшего уровня.
Системы в зависимости от заказа на поставку обладают возможностью интеграции со средствами автоматизации технологических процессов.
Метрологические характеристики системы определяются средствами измерений входящими в ее состав.
Системы состоят из средств измерений уровня, температуры, давления и блока интерфейсов связи.
В системах используются следующие средства измерений уровня:
-
- уровнемеры поплавковые 854;
-
- уровнемеры радарные SmartRadar модель 990 FlexLine;
-
- уровнемеры радарные SmartLine серии SLG 700.
В системах используются следующие средства измерений температуры:
-
- преобразователи температуры VITO моделей 762, 862 с датчиками температуры VITO моделей 764, 765, 766, 767, 768, 864, 361 MPT;
-
- Термометры сопротивления Pt100.
Преобразователи температуры предназначены для измерений температуры и средней температуры жидких продуктов и их паров, а также газов в резервуарах;
В системах используются следующие средства измерений давления:
-
- датчики давления с унифицированными выходными сигналами (HART, 4 - 20 мА), подключаемые к средствам измерений уровня, SmartLine серии ST700 и ST800 с погрешностью не более чем ±0,05%.
В системах используется следующий блок интерфейсов связи:
-
- (Communication Interlace Units) CIU 888. Блок CIU 888 представляет собой микропроцессорное устройство, предназначенное для сбора и обработки измерительной информации поступающей от средств измерений входящих в состав системы, и дальнейшей передачи результатов на устройства индикации.
Общий вид блока интерфейсов связи представлен на рисунке 1.
Пломбирование систем не предусмотрено.
Рисунок 1 - Общий вид блока интерфейсов связи CIU 888
Таблица 4 -
Наименование |
Обозначение |
Количество |
Примечание |
Системы учета и контроля резервуарных запасов |
Entis |
1 шт. |
Состав определяется заказом на поставку |
Паспорт на систему учета и контроля резервуарных запасов Entis |
1 экз. | ||
Комплект документов «ПО «876 Entis». Инструкция по установке»; «ПО «876 Entis». Инструкция по конфигурированию»; «ПО «876 Entis». Руководство пользователя»; «Блок интерфейсов связи CIU 888. Руководство по установке»; «Блок интерфейсов связи CIU 888. Вводное руководство»; «Блок интерфейсов связи CIU 888. Руководство по обслуживанию» |
по заказу | ||
Методика поверки |
МП 208-012-2017 |
1 экз. | |
Примечание: Эксплуатационные документы на средства измерений уровня, температуры, давления определяются в соответствии с комплектностью поставки этих средств измерений или заказом на поставку |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Верхний предел измерений уровня в зависимости от используемого средства измерений уровня, мм
|
до 40000 до 37000 до 50000 |
Верхний предел измерений уровня раздела жидких сред в зависимости от используемого средства измерений уровня, мм
|
до 2000 до 37000 до 2000 |
Пределы допускаемой абсолютной погрешности измерений уровня в зависимости от используемого средства измерений уровня, мм
|
от ±1 до ±3 ±1 ±3 |
Пределы допускаемой абсолютной погрешности измерений уровня раздела жидких сред, мм |
±2 |
Диапазон измерений температуры средствами измерений темпера-о туры, С |
от -196 до +250 |
Пределы допускаемой абсолютной погрешности вычислений сред-о ней температуры продукта и паров в резервуаре, С |
±0,5 |
Диапазон измерений гидростатического давления продукта и давления паров в резервуаре средствами измерений давления, МПа |
от 0 до 4 |
Пределы допускаемой приведенной погрешности измерений давления паров в резервуаре средствами измерений давления, % |
от ±0,0375 до ±0,25 |
Пределы допускаемой относительной погрешности вычислений массы нефти (брутто и нетто) и нефтепродуктов, % |
±0,02 |
Пределы допускаемой относительной погрешности измерений массы нефти и нефтепродуктов в резервуаре (без учета погрешности резервуара), % |
от ±0,25 до ±0,5 |
Диапазон измерений плотности, кг/м3 |
от 500 до 1200 |
Пределы допускаемой абсолютной погрешности измерений плотности продукта, кг/м3 |
от ±0,5 до ±5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания переменного тока, В |
(65/110/130/220/240) +1 |
Температура окружающей среды при эксплуатации, °С
|
от -40 до + 60 от -40 до +65 от -40 до +60 от -40 до +85 от 0 до +60 |
Средний срок службы, лет |
15 |
