Номер по Госреестру СИ: 82523-21
82523-21 Преобразователи термоэлектрические
(iTHERM ModuLine)
Назначение средства измерений:
Преобразователи термоэлектрические iTHERM ModuLine (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных и сыпучих сред химически неагрессивных к материалу измерительной вставки или защитной арматуры ТП.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 5
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Принцип действия и архитектура системы» Руководства по эксплуатации на средство измерений.
Нормативные и технические документы
Принцип действия преобразователей термоэлектрических iTHERM ModuLine основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП iTHERM ModuLine изготавливаются следующих моделей: TM101, ТМ111, ТМ121, ТМ131, которые различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
ТП состоят из соединительной головки и несменной (для моделей TM101, TM121) или сменной (для моделей TM111, TM131) измерительной вставки. Монтаж ТП возможен с использованием или без использования дополнительной защитной арматуры.
Измерительные вставки состоят из одного или двух чувствительных элементов (далее - ЧЭ) на основе термоэлектродных проводов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями), помещенных в защитный чехол из различных металлических сплавов. К измерительным вставкам по заказу могут быть присоединены керамические клеммные головки или измерительные преобразователи (далее по тексту - ИП).
ТП могут использоваться в комплекте с преобразователями измерительными серии iTEMP TMT с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS PA, FOUNDATION Fieldbus, Bluetooth.
Соединительные головки ТП изготавливаются следующих моделей: TA20AB, TA30A, TA30EB, TA20L, TA30D, TA30P, TA30R, TA30H, отличающиеся конструкцией, степенью защиты, а также наличием окна для 4-разрядного жидкокристаллического дисплея модели TID10 подключаемого к ИП серии iTEMP TMT.
В качестве соединительной головки могут использоваться преобразователи измерительные серии iTEMP.
Защитная арматура ТП предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет конструктивные исполнения, различающиеся видом присоединения к объекту измерения, формой и материалом.

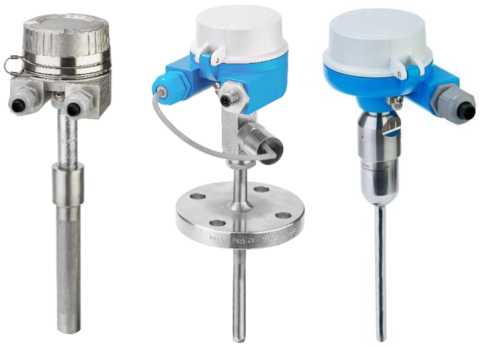

Фотографии общего вида ТП приведены на рисунках 1-4.
Заводской номер в виде буквенно-цифрового кода наносится на соединительную головку ТП при помощи наклейки и (или) шильдика при помощи гравировки.
Пломбирование ТП не предусмотрено.
Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

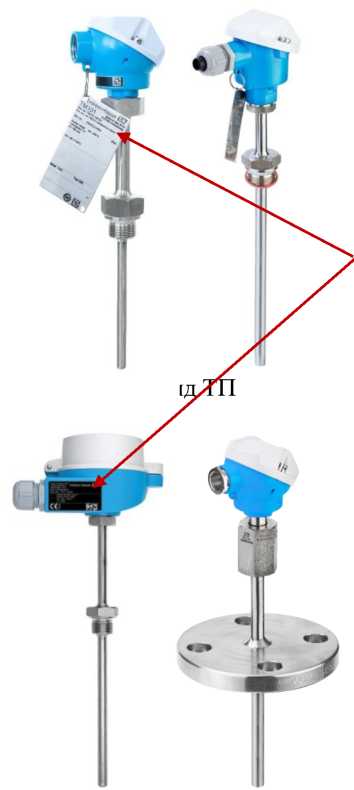

Места нанесения заводского номера
модели
Рисунок 3 - Общий вид ТП модели TM121
Рисунок 1 - Общий ви
TM101
!
Рисунок 2 - Общий вид ТП модели TM111
Рисунок 4 - Общий вид ТП модели TM131
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Количество |
Примечание |
Преобразователь термоэлектрический iTHERM ModuLine |
1 шт. |
модель в соответствии с заказом |
Руководство по эксплуатации (на русском языке) |
1 экз. |
на партию однотипных ТП при поставке в один адрес |
Паспорт |
1 экз. |
- |
Методика поверки МП 207-014-2021 |
1 экз. |
на партию ТП при поставке в один адрес |
ТП приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики ТП моделей TM101, ТМ121, TM111, ТМ131
Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001 / МЭК 60751 (2008, 07) |
Класс допуска |
Диапазон измерений температуры (1) (2), °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (3) |
К |
1 |
от -40 до +375 включ. св. +375 до +1100 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. св. +333 до +1100 |
±2,5 ±0,00751 | |
3 |
от -196 до -167 включ. св. -167 до +40 |
±0,015-|t| ±2,5 | |
J |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,0041 |
2 |
от 0 до +333 включ. от +333 до +750 |
±2,5 ±0,00751 | |
N |
1 |
от -40 до +375 включ. св. +375 до +1100 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. св. +333 до +1100 |
±2,5 ±0,00751 | |
3 |
от -196 до -167 включ. св. -167 до +40 |
±0,015-|t| ±2,5 | |
Е |
1 |
от -40 до +375 включ. св. +375 до +800 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. св. +333 до +900 |
±2,5 ±0,00751 | |
3 |
от -196 до -167 включ. св. -167 до +40 |
±0,015-|t| ±2,5 | |
Т |
1 |
от -40 до +125 включ. св. +125 до +350 |
±0,5 ±0,0041 |
2 |
от -40 до +135 включ. св. +135 до +350 |
±1,0 ±0,00751 | |
3 |
от -196 до -66 включ. св. -66 до +40 |
±0,015-|t| ±1,0 |
Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001 / МЭК 60751 (2008, 07)
Класс допуска
Диапазон измерений
температуры (1) (2), °С
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (3)
Примечания:
(1)
(2)
(3)
-
- При использовании ТП в комплекте с ИП серии iTEMP TMT диапазон измерений температуры ТП соответствует диапазону измерений, настроенному на ИП;
-
- Допускается использование ТП в диапазонах измерений температуры, согласованных с пользователем, но лежащих внутри полного диапазона измерений ТП;
-
- Пределы допускаемой погрешности ТП в комплекте с ИП (4, °С) вычисляются по формуле Л= ■<(Ат|).'.(Аи, *Лком, )2 где:
-
- Лтп - предел допускаемого отклонения ТЭДС от НСХ в температурном эквиваленте, °С;
-
- ЛИП - предел допускаемой основной погрешности ИП серии iTEMP TMT в температурном эквиваленте, приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений, °С;
-
- ЛКОМП - предел допускаемой внутренней автоматической компенсации температуры свободных (холодных) концов термопары ИП серии iTEMP TMT в температурном эквиваленте, приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений, °С;
Пределы допускаемой погрешности ТП в комплекте с ИП (4, °С) c учётом дополнительной погрешности от изменения температуры окружающей среды от нормальных условий вычисляются по формуле Л= ±7 (Лтп)2 + (Лип + Лкомп)2 + (Липдоп)2 , где:
-
- ЛТП - предел допускаемого отклонения ТЭДС от НСХ в температурном эквиваленте, °С;
-
- ЛИП - предел допускаемой основной погрешности ИП серии iTEMP TMT в температурном эквиваленте, приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений, °С;
-
- ЛКОМП - предел допускаемой внутренней автоматической компенсации температуры свободных (холодных) концов термопары ИП серии iTEMP TMT в температурном эквиваленте, приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений, °С;
-
- Липдоп - предел допускаемой дополнительной погрешности ИП серии iTEMP TMT в температурном эквиваленте (в зависимости от температуры окружающей среды), приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Диаметр измерительной вставки, мм |
3; 6; 8; 12; 14 |
Габаритные размеры соединительных головок (длинахширинахвысота)(1), мм: |
105х77х82 (ТА20АВ); 136x108x69 (ТА30А, без окна для дисплея); 136x108x92 (ТА30А, с окном для дисплея); 136x108x110 ^A30D); 136x83x114 (ТА30Р); 96x64x72 ^A30R, без окна для дисплея); 96x96x72 ^A30R, с окном для дисплея); 96x64x116 (ТА301<, для 2 ИП); 125x97x90 (ТА30Н, без окна для дисплея); 125x97x115 (ТА30Н, с окном для дисплея); 160x89x70 (ТА30ЕВ, без окна для дисплея); 160x89x93 (ТА30ЕВ, с окном для дисплея) |
Длина монтажной части, мм |
от 10 до 9000 (до 100000 по специальному заказу) |
Диаметр защитной арматуры, мм |
от 6 до 50 |
Масса, кг, не более |
150 |
Средняя наработка до отказа ТП без ИП (2), ч, не менее
|
80000 30000 |
Средний срок службы ТП без ИП (3), лет, не менее
|
10 3,8 |
Диапазоны температуры окружающей среды ТП в зависимости от типа соединительной головки (4) (5), °С |
от -40 до +100 (ТА20АВ); от -50 до +150 (ТА30А, без окна для дисплея); от -50 до +150 (ТА30А, с окном для дисплея); от -50 до +150 (rA30D); от -40 до +120 (ТА30Р); от -50 до +130 ^A30R, без окна для дисплея); от -50 до +130 ^A30R, с окном для дисплея); от -50 до +130 ^A30R, для 2 ИП); от -50 до +150 (ТА30Н, без окна для дисплея); от -50 до +150 (ТА30Н, с окном для дисплея); от -50 до +150 (ТА30ЕВ, без окна для дисплея); от -50 до +150 (ТА30ЕВ, с окном для дисплея) |
Наименование характеристики
Значение
Примечания:
(1)
(2)
(3)
(4)
(5)
-
- Габаритные размеры преобразователей измерительных iTEMP TMT используемых в качестве соединительных головок приведены в описании типа для Федерального информационного фонда по обеспечению единства измерений;
-
- При использовании ТП в комплекте с ИП серии iTEMP TMT средняя наработка до отказа ТП соответствует значению, приведенному в описании типа для Федерального информационного фонда по обеспечению единства измерений на ИП;
-
- При использовании ТП в комплекте с ИП серии iTEMP TMT средний срок службы ТП соответствует значению, приведенному в описании типа для Федерального информационного фонда по обеспечению единства измерений на ИП;
-
- Диапазон температуры окружающей среды ТП с использованием соединительной головки модели ТА30Н по спецзаказу: от -60 до +150 °С;
-
- Диапазон температуры окружающей среды для ТП со встроенным ИП iTEMP TMT и дисплеем: от -20 до +70 °С; для ТП со встроенным ИП iTEMP TMT без дисплея или с использованием ИП вместо соединительной головки: см. данные приведенные в описании типа для Федерального информационного фонда по обеспечению единства измерений на ИП
